申请日2018.04.17
公开(公告)日2018.08.24
IPC分类号B01D36/02; B01D35/16
摘要
本发明涉及污水处理技术领域，尤其涉及一种污水净化装置，包括壳体，所述壳体的下端连接有多个支撑腿，所述壳体的外壁一侧下部连接有排水管，所述排水管的管道上设有排水阀，所述壳体的外壁一侧上部设有进水管，所述进水管的管道上设有进水阀，所述壳体的内壁下部设有多个插接板，所述插槽的内部设有过滤装置，所述弧形槽的内部设有密封装置，所述密封装置包括弧形板，所述弧形孔的内部对称设有与插孔匹配的插头，所述弧形板的一侧插接有转杆，所述转杆的另一端延伸至弧形孔的内部，且转杆的外侧套接有与齿牙啮合的齿轮。本发明安装固定方便快捷，省时省力，能够提高工作效率，节约成本，同时非专业人员即可拆装。
权利要求书

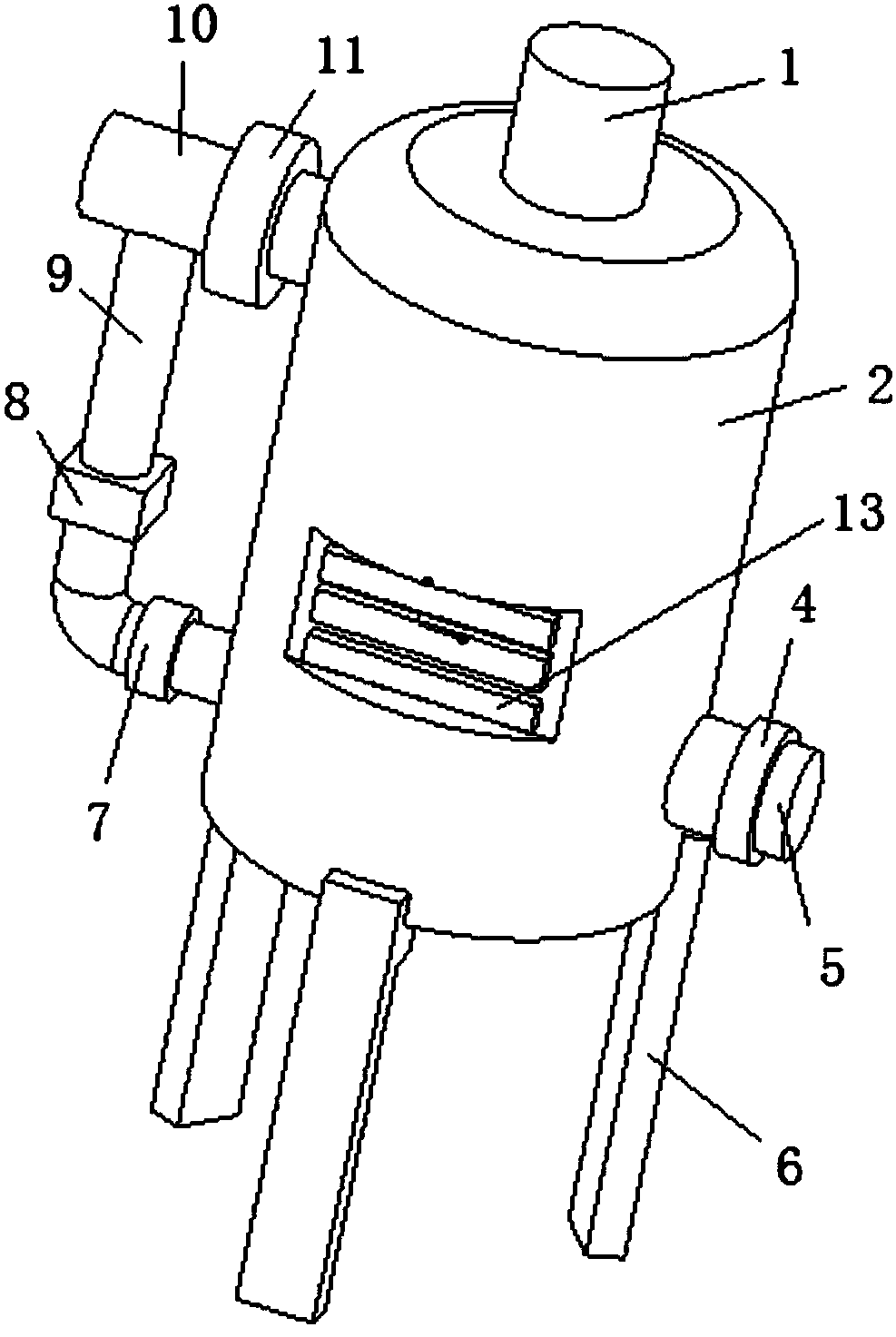

1.一种污水净化装置，包括壳体(2)，其特征在于，所述壳体(2)的下端连接有多个支撑腿(6)，所述壳体(2)的内壁中部设有支撑杆(31)，所述壳体(2)的上端中部设有电机(1)，所述电机(1)的下端连接有螺纹杆(26)，所述螺纹杆(26)的下端与支撑杆(31)转动连接，所述螺纹杆(26)的外侧螺纹连接有螺纹套(28)，所述螺纹套(28)的外侧设有多个连杆(30)，所述连杆(30)远离螺纹套(28)的一端连接有刮板(29)，所述壳体(2)的外壁一侧下部连接有排水管(5)，所述排水管(5)的管道上设有排水阀(4)，所述壳体(2)的外壁一侧上部设有进水管(10)，所述进水管(10)的管道上设有进水阀(11)，所述壳体(2)的内壁下部设有多个插接板(14)，所述插接板(14)的一侧设有插槽(15)，所述壳体(2)的外壁一侧设有弧形槽(16)，且弧形槽(16)与插接板(14)位于同一平面上，所述弧形槽(16)的两侧均设有插孔(17)，所述插槽(15)的内部设有过滤装置(13)，所述过滤装置(13)包括外框(24)，所述外框(24)的外壁边缘设有插板(23)，所述外框(24)的内部设有过滤层(25)，所述弧形槽(16)的内部设有密封装置(12)，所述密封装置(12)包括弧形板(18)，所述弧形板(18)的中部设有弧形孔(34)，所述弧形孔(34)的内部对称设有与插孔(17)匹配的插头(20)，所述插头(20)的一端均设有齿牙(37)，所述弧形板(18)的一侧插接有转杆(35)，所述转杆(35)的一端贯穿弧形板(18)连接有转头(19)，所述转杆(35)的另一端延伸至弧形孔(34)的内部，且转杆(35)的外侧套接有与齿牙(37)啮合的齿轮(36)，所述弧形板(18)远离转杆(35)的一侧设有密封板(22)，所述密封板(22)的一侧设有密封槽(21)。
2.根据权利要求1所述的一种污水净化装置，其特征在于，所述壳体(2)远离排水管(5)的一侧下部连接有回水管(9)，所述回水管(9)的另一端与进水管(10)连接，且回水管(9)位于进水阀(11)的左侧，所述排水管(5)的管道上设有回流阀(7)和水泵(8)，所述壳体(2)的内壁下端设有水质检测器(32)，所述水质检测器(32)外连接有PLC控制器，且PLC控制器与回流阀(7)、水泵(8)和排水阀(4)之间通过导线连接。
3.根据权利要求1所述的一种污水净化装置，其特征在于，所述壳体(2)和支撑杆(31)之间对称连接有导向杆(27)，所述导向杆(27)贯穿螺纹套(28)。
4.根据权利要求1所述的一种污水净化装置，其特征在于，所述连杆(30)的数量至少为3个，且相邻连杆(30)之间等间距排列。
5.根据权利要求1所述的一种污水净化装置，其特征在于，所述刮板(29)的外侧设有橡胶垫(33)。
6.根据权利要求1所述的一种污水净化装置，其特征在于，所述插接板(14)倾斜一定的角度，且角度为10-15度。
7.根据权利要求1所述的一种污水净化装置，其特征在于，所述过滤层(25)为多层结构，且从上到下依次为格栅、石棉过滤层和活性炭过滤层。
8.根据权利要求1所述的一种污水净化装置，其特征在于，所述支撑腿(6)为T型结构。
9.根据权利要求1所述的一种污水净化装置，其特征在于，所述转头(19)的外侧设有防滑花纹。
说明书
一种污水净化装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水净化装置。
背景技术
世界上的大部分地区存在着水质被严重污染的情形，湖泊、河流、地下水都遭遇了不同程度的污染，大都存在重金属超标，农业用药残留等。如今对于水处理的方法主要包括物理及化学方法，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后体积变大，便可用过滤法将杂质去除。
现有的物理方法对水的处理通常没有对净化装置内壁进行处理，在使用一段时间之后通常因内壁附着大量残留物散发出难闻的气味，不利于使用，同时，现有的净化装置所使用的过滤层拆装困难，在对过滤层进行拆装更换或维修时费时费力，而且还需要专业人员进行维修处理，提高了成本，大大降低了工作效率，为此我们提出一种污水净化装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，从而提出的一种污水净化装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种污水净化装置，包括壳体，所述壳体的下端连接有多个支撑腿，所述壳体的内壁中部设有支撑杆，所述壳体的上端中部设有电机，所述电机的下端连接有螺纹杆，所述螺纹杆的下端与支撑杆转动连接，所述螺纹杆的外侧螺纹连接有螺纹套，所述螺纹套的外侧设有多个连杆，所述连杆远离螺纹套的一端连接有刮板，所述壳体的外壁一侧下部连接有排水管，所述排水管的管道上设有排水阀，所述壳体的外壁一侧上部设有进水管，所述进水管的管道上设有进水阀，所述壳体的内壁下部设有多个插接板，所述插接板的一侧设有插槽，所述壳体的外壁一侧设有弧形槽，且弧形槽与插接板位于同一平面上，所述弧形槽的两侧均设有插孔，所述插槽的内部设有过滤装置，所述过滤装置包括外框，所述外框的外壁边缘设有插板，所述外框的内部设有过滤层，所述弧形槽的内部设有密封装置，所述密封装置包括弧形板，所述弧形板的中部设有弧形孔，所述弧形孔的内部对称设有与插孔匹配的插头，所述插头的一端均设有齿牙，所述弧形板的一侧插接有转杆，所述转杆的一端贯穿弧形板连接有转头，所述转杆的另一端延伸至弧形孔的内部，且转杆的外侧套接有与齿牙啮合的齿轮，所述弧形板远离转杆的一侧设有密封板，所述密封板的一侧设有密封槽。
优选的，所述壳体远离排水管的一侧下部连接有回水管，所述回水管的另一端与进水管连接，且回水管位于进水阀的左侧，所述排水管的管道上设有回流阀和水泵，所述壳体的内壁下端设有水质检测器，所述水质检测器外连接有PLC控制器，且PLC控制器与回流阀、水泵和排水阀之间通过导线连接。
优选的，所述壳体和支撑杆之间对称连接有导向杆，所述导向杆贯穿螺纹套。
优选的，所述连杆的数量至少为3个，且相邻连杆之间等间距排列。
优选的，所述刮板的外侧设有橡胶垫。
优选的，所述插接板倾斜一定的角度，且角度为10-15度。
优选的，所述过滤层为多层结构，且从上到下依次为格栅、石棉过滤层和活性炭过滤层。
优选的，所述支撑腿为T型结构。
优选的，所述转头的外侧设有防滑花纹。
本发明提出的一种污水净化装置，有益效果在于：本发明设有的电机带动螺纹杆转动从而使螺纹套上下移动，从而通过刮板对壳体的内壁进行清理，能够防止杂质积累，从而能够防止因杂质积累而散发出臭味，设有的过滤装置能够快速的与插接板上的插槽进行配合安装，通过密封装置进行密封，通过连杆与插孔配合实现固定，安装固定方便快捷，省时省力，能够提高工作效率，节约成本，同时非专业人员即可拆装。
