申请日2018.04.17
公开(公告)日2018.08.17
IPC分类号C02F11/12; B01D53/04
摘要
本发明公开了一种改进型污水处理用污泥干化设备，包括壳体，所述壳体的内部横向设置有支撑平台，所述支撑平台通过支腿支撑固定，所述支腿的底端固定连接于壳体，所述排气管中安装有活性炭过滤网，所述壳体左侧壁上出料口的底部通过铰链铰接有刮料板，所述壳体的左侧对应设置有收集槽，所述壳体的内壁中还填充有保温层，在现有的干化设备上进行改进，通过增设上支撑辊和下支撑辊，为输送带提供有效支撑，避免输送带和支撑平台之间摩擦接触，延长输送带的使用寿命，减少摩擦阻力，支撑平台底部的中间还安装有张紧辊，减少输送带打滑，热风机通过螺栓固定安装在壳体内顶部，避免输送带上残留的污泥掉落污染热风机。
权利要求书

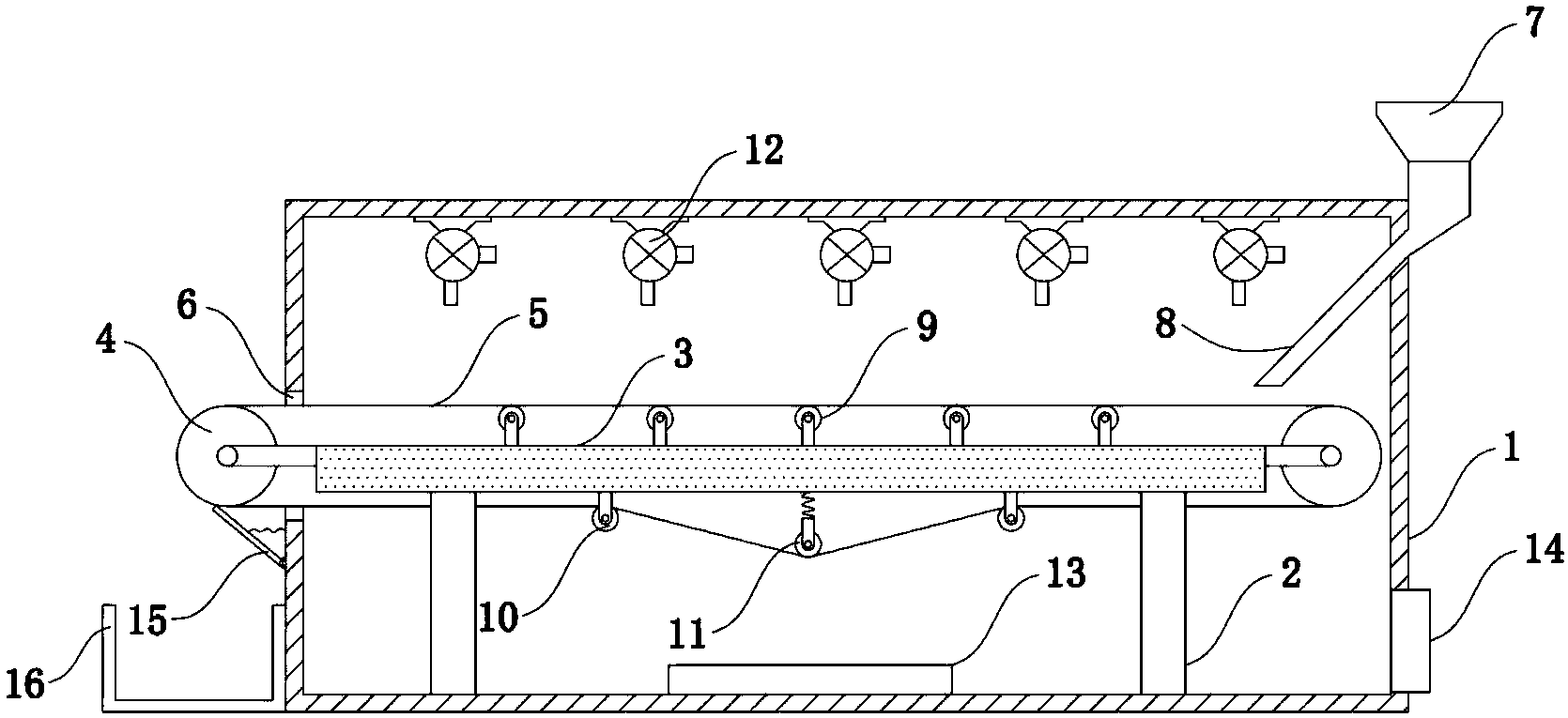

1.一种改进型污水处理用污泥干化设备，包括壳体(1)，所述壳体(1)的内部横向设置有支撑平台(3)，所述支撑平台(3)通过支腿(2)支撑固定，所述支腿(2)的底端固定连接于壳体(1)，所述支撑平台(3)的左右两端均通过滚轮架连接有输送辊(4)，所述输送辊(4)之间通过输送带(5)传动连接，且左端的输送辊(4)通过出料口(6)伸出壳体(1)，所述壳体(1)右侧壁的顶部设有加料斗(7)，所述加料斗(7)的底部连接有倾斜设置的加料管(8)，其特征在于：所述支撑平台(3)的顶部均匀的安装有上支撑辊(9)，所述支撑平台(3)的底部均匀的安装有下支撑辊(10)，所述支撑平台(3)底部的中间还安装有张紧辊(11)，所述张紧辊(11)和支撑平台(3)之间连接有始终处于压缩状态的弹簧，所述壳体(1)内顶部均匀的安装有热风机(12)，所述热风机(12)的进风管和出风管均设置在壳体(1)内部，且所述出风管对准输送带(5)设置，所述壳体(1)内底部中间安装有加热炉(13)，所述壳体(1)右侧壁的底部连接有排气管(14)，所述排气管(14)中安装有活性炭过滤网，所述壳体(1)左侧壁上出料口(6)的底部通过铰链铰接有刮料板(15)，所述壳体(1)的左侧对应设置有收集槽(16)，所述壳体(1)的内壁中还填充有保温层，且保温层为厚度不小于20mm的岩棉层。
2.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述输送辊(4)的一端传动连接到驱动电机，利用驱动电机为输送辊(4)转动提供动力。
3.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述加热炉(13)为天然气加热炉，天然气更加环保，不会造成二次污染。
4.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述热风机(12)不少于五组，所述热风机(12)均通过螺栓固定安装于壳体(1)。
5.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述输送带(5)依次穿过上支撑辊(9)和下支撑辊(10)的顶部，所述上支撑辊(9)和下支撑辊(10)为输送带(5)提供有效支撑，避免输送带(5)和支撑平台(3)之间摩擦接触。
6.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述刮料板(15)倾斜设置，所述刮料板(15)的顶端紧贴输送辊(4)的底部设置，便于将残留在污泥刮除。
7.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述壳体(1)的正面铰接有检修门(17)，所述检修门(17)的顶部安装有观察窗(18)。
8.根据权利要求1所述的一种改进型污水处理用污泥干化设备，其特征在于：所述刮料板(15)和壳体(1)之间还连接有始终处于拉伸状态的弹簧。
说明书
一种改进型污水处理用污泥干化设备
技术领域
本发明涉及污水处理技术领域，具体为一种改进型污水处理用污泥干化设备。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。污水处理中沉降后的污泥经处理后可以作为肥料使用，申请号为CN201720378219.4公开的一种改进型污水处理用污泥干化设备，通过在壳体内底部设置热风机和加热炉，提高壳体内的温度，使输送皮带上的污泥快速干化，并通过输送皮带运输到壳体外部，通过设置清洁刷，将残留的泥块刷干净，利用收集槽进行收集，操作简单，工作效率高，通过在排气管上设置过滤网，将刺激性气体过滤后排放，防止造成二次污染，但是上述方案仍然具有一定的缺陷，上述方案中的热风机安装在可体内底部，吹出的热风不会直接吹在潮湿的污泥上，影响干燥效率，并且输送带上残留的污泥很容易掉落在热风机上，污染热风机，此外上述方案中缺少输送皮带张紧结构，长期使用后容易打滑，使得输送皮带磨损速度快，使用寿命端，而且支撑平台和输送皮带的距离不超过5mm，很容易使得支撑平台和输送皮带直接接触，磨损快，具有很大的局限性。
发明内容
本发明的目的在于提供一种改进型污水处理用污泥干化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种改进型污水处理用污泥干化设备，包括壳体，所述壳体的内部横向设置有支撑平台，所述支撑平台通过支腿支撑固定，所述支腿的底端固定连接于壳体，所述支撑平台的左右两端均通过滚轮架连接有输送辊，所述输送辊之间通过输送带传动连接，且左端的输送辊通过出料口伸出壳体，所述壳体右侧壁的顶部设有加料斗，所述加料斗的底部连接有倾斜设置的加料管，所述支撑平台的顶部均匀的安装有上支撑辊，所述支撑平台的底部均匀的安装有下支撑辊，所述支撑平台底部的中间还安装有张紧辊，所述张紧辊和支撑平台之间连接有始终处于压缩状态的弹簧，所述壳体内顶部均匀的安装有热风机，所述热风机的进风管和出风管均设置在壳体内部，且所述出风管对准输送带设置，所述壳体内底部中间安装有加热炉，所述壳体右侧壁的底部连接有排气管，所述排气管中安装有活性炭过滤网，所述壳体左侧壁上出料口的底部通过铰链铰接有刮料板，所述壳体的左侧对应设置有收集槽，所述壳体的内壁中还填充有保温层，且保温层为厚度不小于20mm的岩棉层。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述输送辊的一端传动连接到驱动电机，利用驱动电机为输送辊转动提供动力。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述加热炉为天然气加热炉，天然气更加环保，不会造成二次污染。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述热风机不少于五组，所述热风机均通过螺栓固定安装于壳体。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述输送带依次穿过上支撑辊和下支撑辊的顶部，所述上支撑辊和下支撑辊为输送带提供有效支撑，避免输送带和支撑平台之间摩擦接触。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述刮料板倾斜设置，所述刮料板的顶端紧贴输送辊的底部设置，便于将残留在污泥刮除。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述壳体的正面铰接有检修门，所述检修门的顶部安装有观察窗。
作为本技术方案的进一步优化，本发明一种改进型污水处理用污泥干化设备，所述刮料板和壳体之间还连接有始终处于拉伸状态的弹簧。
与现有技术相比，本发明的有益效果是：本发明一种改进型污水处理用污泥干化设备，结构新颖，在现有的干化设备上进行改进，污泥通过加料斗添加，并通过倾斜设置的加料管输送到输送带的最右端，利用热风机和加热炉来提升壳体内空气的温度，使输送带上的污泥快速干化，并通过输送带运输到壳体外部，通过设置刮料板，刮料板和壳体之间还连接有始终处于拉伸状态的弹簧，将残留的泥块刮除，利用收集槽进行收集，通过增设上支撑辊和下支撑辊，为输送带提供有效支撑，避免输送带和支撑平台之间摩擦接触，延长输送带的使用寿命，减少摩擦阻力，支撑平台底部的中间还安装有张紧辊，使输送带始终处于张紧状态，减少输送带打滑，热风机通过螺栓固定安装在壳体内顶部，避免输送带上残留的污泥掉落污染热风机，具有很高的实用性，大大提升了该一种改进型污水处理用污泥干化设备的使用功能性，保证其使用效果和使用效益，适合广泛推广。
