申请日2018.05.24
公开(公告)日2018.08.17
IPC分类号E03F3/02; C02F3/32; C12M1/107
摘要
本发明涉及一种三管分立节水节能排水处理系统，包括：雨水管路、洗涤污水管路和冲厕污水管路，所述雨水管路延伸至与自然水体流道连通或与雨水收集单元连通，所述洗涤污水管路延伸至与中水处理站连通，所述冲厕污水管路延伸至与沼气发生单元连通，所述沼气发生单元具有沼气出口和沼肥出口。本发明提供的三管分立节水节能排水处理系统，采用三管分立的分流制系统，将冲厕污水和洗涤污水分开排放、分开处理，在实现资源有效利用的同时，能够避免厕所污水和污物排入水体造成富营养化，因而可保护水体生态环境。
翻译权利要求书
1.一种三管分立节水节能排水处理系统，其特征在于，包括：
雨水管路，所述雨水管路延伸至与自然水体流道连通或与雨水收集单元连通;
洗涤污水管路，所述洗涤污水管路延伸至与中水处理站连通;
冲厕污水管路，所述冲厕污水管路延伸至与沼气发生单元连通，所述沼气发生单元具有沼气出口和沼肥出口。
2.如权利要求1所述的三管分立节水节能排水处理系统，其特征在于：所述中水处理站包括人工湿地。
3.如权利要求2所述的三管分立节水节能排水处理系统，其特征在于：所述沼气出口通过沼气导管与沼气发电单元连通，所述沼气发电单元包括发电机和与所述发电机连接的发动机;
在冬季低温时，采用所述发动机的出口烟气对至少部分洗涤污水进行加热，以提高所述人工湿地的处理效果。
4.如权利要求2所述的三管分立节水节能排水处理系统，其特征在于：所述沼气出口通过沼气导管与沼气发电单元连通，所述沼气发电单元包括冷凝器;
在冬季低温时，将至少部分的冷凝器出口冷却水引入至所述人工湿地，以提高所述人工湿地的处理效果。
5.如权利要求4所述的三管分立节水节能排水处理系统，其特征在于：所述雨水管路中的雨水和/或所述中水处理站得到的中水至少部分地用作所述冷凝器的入口冷却水。
6.如权利要求2所述的三管分立节水节能排水处理系统，其特征在于：所述中水处理站还包括曝气池，所述曝气池与所述人工湿地沿污水流通方向依次连接。
7.如权利要求1所述的三管分立节水节能排水处理系统，其特征在于：所述冲厕污水管路包括冲厕污水主管以及分别与各排污厕所对应连接的多个冲厕污水支管，各所述冲厕污水支管均与所述冲厕污水主管入口端连接，于所述冲厕污水主管入口处沿污水流通方向依次设有搅拌器和过滤网。
8.如权利要求1所述的三管分立节水节能排水处理系统，其特征在于：所述沼气发生单元处理过程中，向其中加入产甲烷菌和除硫微生物，所述除硫微生物包括光合细菌和/或脱氮硫杆菌。
9.如权利要求1所述的三管分立节水节能排水处理系统，其特征在于：所述沼气发生单元包括沼气池，所述沼气池建设于地下并在池体周围布设加热机构，使所述沼气池内发酵温度控制在30～38℃。
10.如权利要求9所述的三管分立节水节能排水处理系统，其特征在于：所述加热机构包括热辐射管，所述热辐射管内流通热水或热烟气。
说明书
三管分立节水节能排水处理系统
技术领域
本发明属于环境工程技术领域，尤其涉及城市排水系统技术领域，具体涉及一种三管分立节水节能排水处理系统。
背景技术
通常城市排水(除工业废水)系统需要排放的有：各类建筑的厕所、浴室、厨房、洗衣房中排出的生活污水;降雨过程中产生的雨水或道路清洗、消防用后水。其中，生活污水必须经过处理后才能排入自然水体中;雨水一般无需处理而直接排入自然水体。城市排水系统是处理和排除城市污水和雨水的工程系统，目前主要有污水、雨水合流制系统和分流制系统，其中较为常见的为污水、雨水分流制系统，即雨水排水管和污水排水管两管分立。
现有两管分立系统技术的不足之处在于厕所污水包括大量固体污物，若混入污水中影响处理后污水的其他用途，当杂质堆积过多还会造成管道堵塞;产生沼气浓度数值超标而遇到明火、静电时极易产生爆炸，对城市居民生活造成极大不便。厕所污水若排入水体将污染水体，造成水体富营养化。
发明内容
本发明实施例涉及一种三管分立节水节能排水处理系统，至少可解决现有技术的部分缺陷。

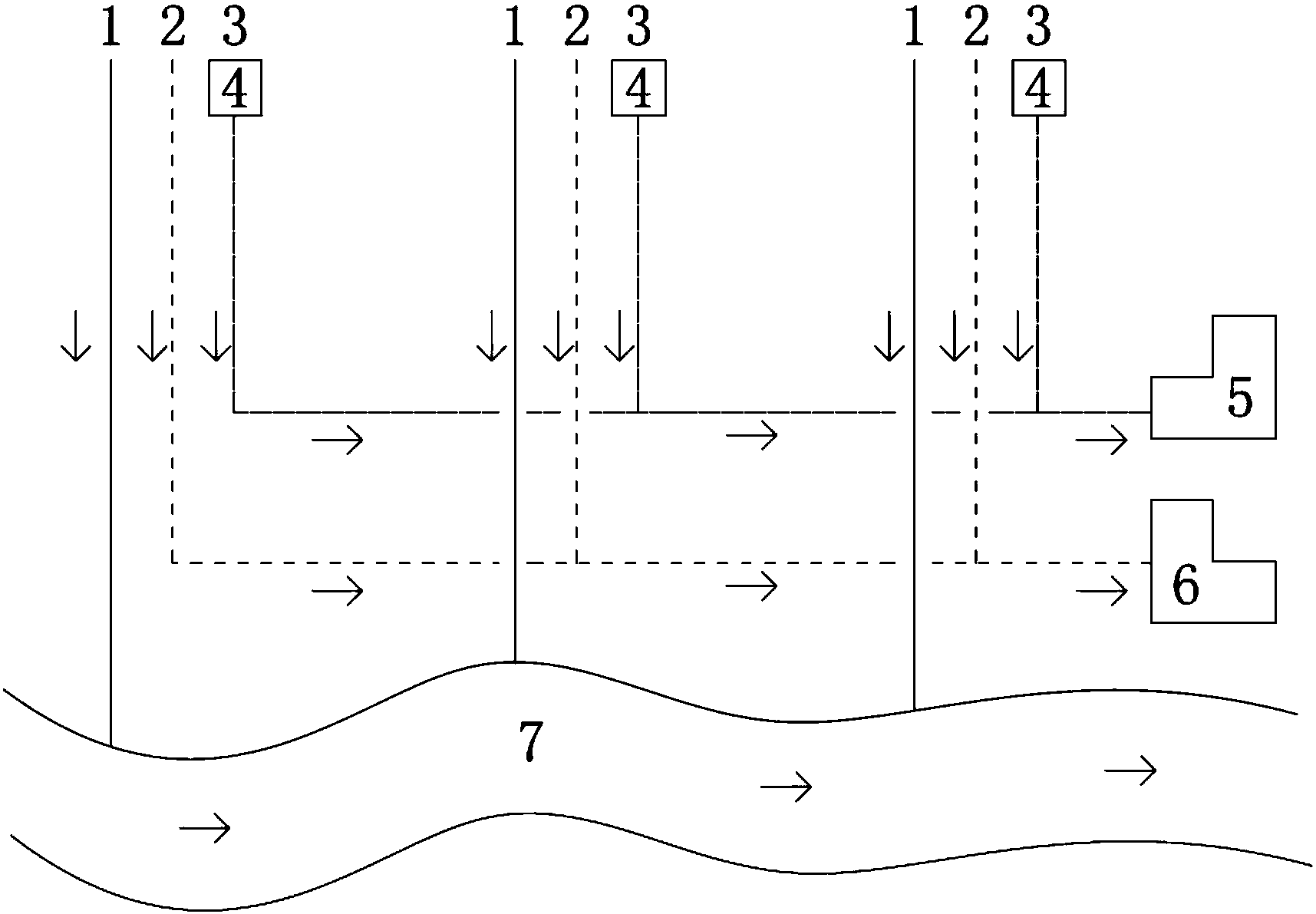

本发明实施例涉及一种三管分立节水节能排水处理系统，包括：
雨水管路，所述雨水管路延伸至与自然水体流道连通或与雨水收集单元连通;
洗涤污水管路，所述洗涤污水管路延伸至与中水处理站连通;
冲厕污水管路，所述冲厕污水管路延伸至与沼气发生单元连通，所述沼气发生单元具有沼气出口和沼肥出口。
作为实施例之一，所述中水处理站包括人工湿地。
作为实施例之一，所述沼气出口通过沼气导管与沼气发电单元连通，所述沼气发电单元包括发电机和与所述发电机连接的发动机;
在冬季低温时，采用所述发动机的出口烟气对至少部分洗涤污水进行加热，以提高所述人工湿地的处理效果。
作为实施例之一，所述沼气出口通过沼气导管与沼气发电单元连通，所述沼气发电单元包括冷凝器;
在冬季低温时，将至少部分的冷凝器出口冷却水引入至所述人工湿地，以提高所述人工湿地的处理效果。
作为实施例之一，所述雨水管路中的雨水和/或所述中水处理站得到的中水至少部分地用作所述冷凝器的入口冷却水。
作为实施例之一，所述中水处理站还包括曝气池，所述曝气池与所述人工湿地沿污水流通方向依次连接。
作为实施例之一，所述冲厕污水管路包括冲厕污水主管以及分别与各排污厕所对应连接的多个冲厕污水支管，各所述冲厕污水支管均与所述冲厕污水主管入口端连接，于所述冲厕污水主管入口处沿污水流通方向依次设有搅拌器和过滤网。
作为实施例之一，所述沼气发生单元处理过程中，向其中加入产甲烷菌和除硫微生物，所述除硫微生物包括光合细菌和/或脱氮硫杆菌。
作为实施例之一，所述沼气发生单元包括沼气池，所述沼气池建设于地下并在池体周围布设加热机构，使所述沼气池内发酵温度控制在30～38℃。
作为实施例之一，所述加热机构包括热辐射管，所述热辐射管内流通热水或热烟气。
本发明实施例至少具有如下有益效果：
本发明提供的三管分立节水节能排水处理系统，采用三管分立的分流制系统，将冲厕污水和洗涤污水分开排放、分开处理，在实现资源有效利用的同时，能够避免厕所污水和污物排入水体造成富营养化，因而可保护水体生态环境。
