申请日2018.05.25
公开(公告)日2018.12.04
IPC分类号C02F1/42; E03B7/07
摘要
一种包含组合配件、水软化单元或另外的水处理单元以及控制和评估单元的配件组件，组合配件具有壳体，其具有输入部和输出部;输入部接口和输出部接口;使饮用水与生水掺和以提供带有限定硬度的饮用水的掺和装置，其带有用于调整掺合给经处理的饮用水的生水量的调整器件;检测流动量的流动测量器，其带有用于将由流动测量器产生的信号传递到控制和评估单元处的器件;截闭穿过组合配件的整个流动的截闭装置;其特征在于，控制和评估单元具有利用由流动测量器传递的信号来检测泄漏或其它非典型的且/或非期望的流动状态的器件;可根据从属的流动状态和水处理单元的状态或流动穿过水处理单元的生水量利用控制和评估单元的控制信号来控制截闭装置。
翻译权利要求书

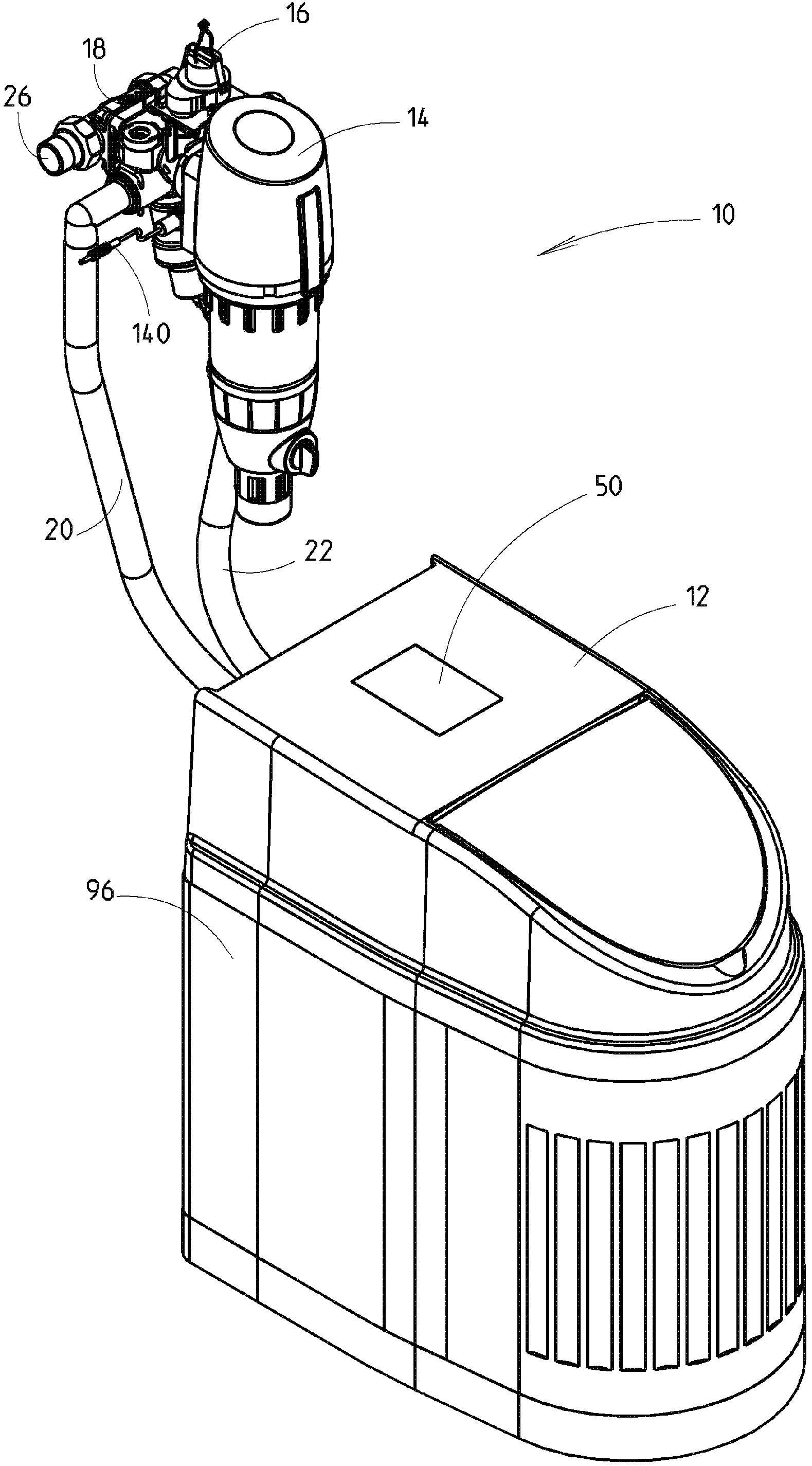

1.一种包含组合配件(16)、联接到所述组合配件(16)处的水软化单元或另外的水处理单元(12)以及控制和评估单元的配件组件(10)，其中，所述组合配件包含
(a)壳体(36)，其带有可联接到饮用水供给处的输入部(34)和用于提供带有限定硬度的饮用水的输出部(110);
(b)用于联接所述水处理单元(12)的输入部接口(98)和输出部接口(94);
(c)用于使经处理的饮用水与以未经处理的饮用水形式的生水掺和的以用于提供带有限定硬度的饮用水的掺和装置(114)，其带有用于调整掺合给经处理的饮用水的生水量的调整器件;
(d)用于检测穿过组合配件的流动量的流动测量器(78)，其带有用于将由所述流动测量器产生的信号传递到所述控制和评估单元处的器件;以及
(e)用于截闭穿过所述组合配件(16)的整个流动的截闭装置(58);
其特征在于，
(f)所述控制和评估单元具有用于利用由流动测量器传递的信号来检测泄漏或其它非典型的且/或非期望的流动状态的器件;以及
(g)可根据从属的流动状态和所述水处理单元的状态或流动穿过所述水处理单元的生水量利用所述控制和评估单元的控制信号来控制所述截闭装置(58)。
2.根据权利要求1所述的配件组件，其特征在于，所述控制和评估单元集成到所述水处理单元中。
3.根据权利要求1或2所述的配件组件，其特征在于，在输入部(34)与输出部(110)之间的流动路径中设置有减压器-过滤器组合或减压器和/或过滤器。
4.根据前述权利要求中任一项所述的配件组件，其特征在于，所述流动测量器包括涡轮，其与回流阻碍器一同布置在套筒中，并且所述套筒可作为整体被置入到壳体接管中。
5.根据前述权利要求中任一项所述的配件组件，其特征在于在所述流动路径中在体积流测量器之前的压力传感器，其信号被传递到所述控制和评估单元处。
6.根据前述权利要求中任一项所述的配件组件，其特征在于，所述截闭装置由马达驱动的球阀形成。
7.根据前述权利要求中任一项所述的配件组件，其特征在于，所述掺和装置(114)是马达驱动的，并且所述控制和评估单元具有用于根据所述流动测量器和/或传导性传感器的信号标准将在所述输出部(18)处的硬度调节到限定的值上的器件。
8.根据前述权利要求中任一项所述的配件组件，其特征在于，所述掺和装置(114)的调整器件包括带有渐细开口的掺和活塞，其限定掺合给经软化的水的生水的流动横截面且由此限定其体积流。
9.根据前述权利要求中任一项所述的组件，其特征在于，
(a)所述输入部接口和所述输出部接口相互对齐，
(b)设置有横向于所述输入部接口和输出部接口的纵轴线的中央通道，其中，所述截闭装置截闭所述中央通道，
(c)设置有阀，其在运行状态中截闭并且在维护状态中打开从所述输入部接口(22)至所述输出部接口(24)的连接通道(90);
(d)其中，所述阀在所述维护状态中截闭至所述输出部接口(24)的连接。
10.根据前述权利要求中任一项所述的组件，其特征在于在所述输入部(16)中、在所述掺和装置(66)之前和/或在所述输入部接口(22)与输出部(18)之间的回流阻碍器(36,62,56)。
11.根据前述权利要求中任一项所述的组件，其特征在于传导性传感器(146)，其带有用于将由所述传导性传感器产生的信号传递到所述控制和评估单元处的器件。
说明书
带有组合配件和水处理单元的配件组件
技术领域
本发明涉及一种包含组合配件、联接到组合配件处的水软化单元或另外的水处理单元以及控制和评估单元的配件组件，其中，组合配件包含
(a)壳体，其带有可联接到饮用水供给处的输入部和用于提供带有限定硬度的饮用水的输出部;
(b)用于联接水处理单元的输入部接口和输出部接口。
(c)用于使经处理的饮用水与以未经处理的饮用水形式的生水掺和的以用于提供带有限定硬度的饮用水的掺和装置，其带有用于调整掺合给经处理的饮用水的生水量的调整器件;
(d)用于检测穿过组合配件的流动量的流动测量器，其带有用于将由流动测量器产生的信号传递到控制和评估单元处的器件;
(e)和用于截闭穿过组合配件的整个流动的截闭装置;
由水厂提供的饮用水除了其它的离子之外还含有钙离子，其在管路、配件和家用电器中可导致钙化。钙含量作为水硬度给出。因此，高的水硬度是非期望的。
通过合适的水处理，例如借助于离子交换器，可将钙离子从饮用水中移除。于是使水完全软化。然而，少量的钙有助于健康。因此，完全的软化绝对没有意义。此外，离子交换器具有限定的容量。在取决于生水的水硬度的一定水量之后需要再生。
因此存在如下应用，在其中使生水与软化的水混合(掺和)，从而在掺和装置的输出部处得出期望的水硬度。因此，已知的组件测量生水、软化的水和混合的水的水硬度。
在泄漏防护的情况中，操纵一种截闭装置、例如球阀，并且当非典型的或非期望的流动状态出现时，使建筑物或单个支线的水供给中断。这样的流动状态尤其可以是管道破裂，也就是说突然的、非常高的体积流或泄漏，也就是说持续时间长的、小的体积流。受阻的过滤器例如可以是非期望的流动状态。
背景技术
由文件DE 102007059058 C5(Judo)已知一种用于使带有具有掺和装置的离子交换器装置的水软化设备运行的方法。生水被划分成部分流。使一部分流软化。将另一部分流以可调整地比例混入经软化的水。在已知的组件中测量生水的传导性并且在校准特征线上确定整体硬度。
文件DE 10 2014 101 258 A1说明了一种用于使饮用水软化的组件，其带有掺和阀，该组件具有控制部，其经由网络与服务器相连接。服务器由组件的地理位置测定水的硬度。
文件DE 20 2009 008 421 U1公开了一种用于将离子交换器组件联接到管路处的适配器配件。该组件具有用于调控流动穿过旁通开口的未经软化的水的量的掺和阀，利用其可调整硬度。掺和阀使得如下成为可能，即，在当为了维护和更换而将离子交换器组件解开联接时，可引导从输入部至输出部的整个流动。
文件DE 20 2014 102 880 U1公开了一种带有布置在共同的壳体中的减压器和过滤器的水配件。该组件具有球阀和测量流动的器件。控制和评估单元评估测量流动的器件的信号并且在非典型的流动情况下关闭球阀。该组件还公开了带有未详细说明的掺和阀的离子交换器的使用。
文件DE 20 2014 106 162 U1公开了一种用于水处理设备的掺和组件。该组件具有流动测量器和球阀以及自身的控制单元。流动测量器用于检测生水的体积流。在不测量传导性的情况下由体积流测定经调整的水硬度。
在已知的组件的情况中不利的是，需要多个部件来提供带有期望硬度的经准备的水并且同时识别出非典型的流动状态如泄漏或管道破裂并且关停。已知的设备相继在管路中安装在饮用水安装设备的入口区域中。所有已知的解决方案需要高的装配耗费和多个密封部。多个控制设备的使用是昂贵的并且需要专业知识、装配耗费并且是易受损的。
发明内容
本发明的目的在于，实现开头提到的类型的装置，其在饮用水安装设备的入口区域中经济地提供多种功能性。
该目的根据本发明由此来实现，即，
(g)控制和评估单元具有用于利用由流动测量器传递的信号来检测泄漏或其它非典型的且/或非期望的流动状态的器件;以及
(h)可根据从属的流动状态和所述水处理单元的状态或流动穿过所述水处理单元的生水量利用控制和评估单元的控制信号来控制截闭装置。
在本发明的情况中实现一种组合配件，其不仅适用于使经软化的水与生水掺和，而且其部件还用于检测泄漏。流动测量器一方面传输关于生水的体积流的信息，由体积流可测定离子交换器何时耗尽的时间点，并且由该体积流可测定掺和装置需要哪种调整。另一方面，可利用流动测量器检测非典型的流动状态。与带有掺和与泄漏防护的已知的组件不同，仅需要唯一的控制部。截闭装置例如可使用在其它的泄漏防护组件的情况中，以便于在泄漏的情况下中断水流。为此，与维护截闭装置不同，强制地需要控制部和马达。
在本发明的一设计方案中，控制和评估单元集成到水处理单元中。水处理单元典型地是体积庞大的并且处于底部上。其仅较少地被控制和评估单元所荷载。为此省去在掺和单元处的控制部。如处理单元由此较小且较轻并且可良好地被安装。
在本发明的另一设计方案中，减压器-过滤器组合或减压器和/或过滤器设置在输入部与输出部之间的流动路径中。这样的减压器-过滤器组合或过滤器或减压器例如可法兰联接到组合配件处的相应的法兰处。于是，形成一种多功能配件，其具有在用于建筑物的饮用水供给的入口区域中所需的所有功能性。使水脱钙，将其调整到正确压力上并且过滤。此外检测泄漏。
流动测量器可包括涡轮，其与回流阻碍器一同布置在套筒中，并且套筒可作为整体置入到壳体接管中。由此使涡轮和回流阻碍器的制造和维护简易化。涡轮具有磁体，其与簧片触点共同作用。可由涡轮的旋转速度测定体积流。
此外，可在流动路径中在体积流测量器之前设置压力传感器，其信号被传递到控制和评估单元处。截闭装置可由马达驱动的球阀形成。
掺和装置可手动地来调整。但是其也可以是马达驱动的，并且控制和评估单元可具有用于根据传导性传感器的信号标准将在输出部处的硬度调节到限定的值上的器件。
本发明的尤其有利的设计方案设置成，掺和装置的调整器件包括带有渐细开口的掺和活塞，其限定掺合给经软化的水的生水的流动横截面且由此其体积流。
当设置成，
(a)输入部接口与输出部接口相互对齐，
(b)中央通道设置成横向于输入部接口和输出部接口的纵轴线，其中，截闭装置截闭横向通道，
(c)设置有阀，其在运行状态中截闭并且在维护状态中打开从输入部接口至输出部接口的连接通道(90);以及
(d)其中，阀在维护状态中截闭至输出部接口的连接时，
得出尤其紧凑的布置。
此外可在输入部中，在掺和装置之前和/或在输入部接口和输出部之间设置回流阻碍器。
本发明的另一设计方案设置有传导性传感器，其带有用于将由传导性传感器产生的信号传递到控制和评估单元处的器件。利用该传导性传感器可检查，生水的水硬度是否相对于最初测得的硬度有所改变。
