申请日2018.05.25
公开(公告)日2018.11.16
IPC分类号C02F9/04
摘要
本发明公开了一种多功能高效污水处理装置，包括壳体，所述壳体内设置有旋转桶，所述旋转桶顶部设置有进料斗，所述进料斗顶端贯穿壳体顶壁伸出壳体外侧，所述旋转桶底部中间位置固定设置有竖向转轴，所述竖向转轴为中空结构，竖向转轴顶端与旋转桶底部连通，竖向转轴底端贯穿壳体底部且套装在壳体底部设置的固定轴承上，所述壳体底部下侧竖向转轴底端设置有排污口，所述壳体底部下侧设置有竖向转轴驱动机构，旋转桶侧壁上均匀设置有出液孔，所述旋转桶内壁套装有过滤膜，所述壳体右侧底部设置有出水口，本发明提供一种多功能高效污水处理装置，结构设置巧妙且布置合理，本发明实现污水快速凝絮处理和过滤处理，处理效果好。
翻译权利要求书

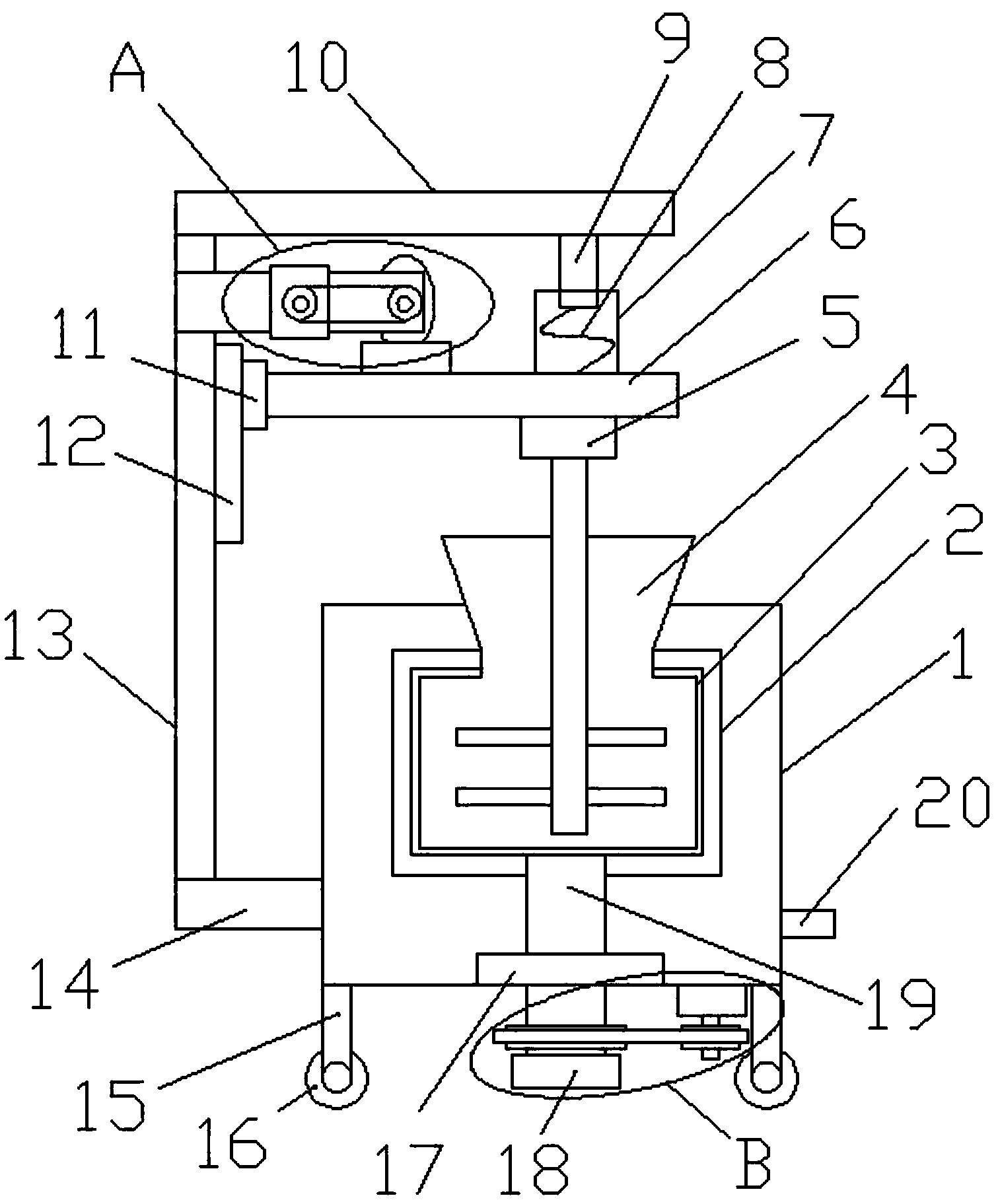

1.一种多功能高效污水处理装置，包括壳体，其特征在于，所述壳体内设置有旋转桶，所述旋转桶顶部设置有进料斗，所述进料斗顶端贯穿壳体顶壁伸出壳体外侧，所述旋转桶底部中间位置固定设置有竖向转轴，所述竖向转轴为中空结构，竖向转轴顶端与旋转桶底部连通，竖向转轴底端贯穿壳体底部且套装在壳体底部设置的固定轴承上，所述壳体底部下侧竖向转轴底端设置有排污口，所述壳体底部下侧设置有竖向转轴驱动机构，旋转桶侧壁上均匀设置有出液孔，所述旋转桶内壁套装有过滤膜，所述壳体右侧底部设置有出水口，所述壳体外侧对应旋转桶设置有搅拌机构。
2.根据权利要求1所述的多功能高效污水处理装置，其特征在于，所述壳体底部左右对称设置有支撑脚，所述支撑脚底端设置有行走轮。
3.根据权利要求1所述的多功能高效污水处理装置，其特征在于，所述竖向转轴驱动机构包括从动带轮，所述从动带轮套装在壳体底部竖向转轴外端上，所述壳体底部固定设置有主动带轮和驱动主动带轮转动的第一电机，所述主动带轮与从动带轮之间套装有传动皮带。
4.根据权利要求1所述的多功能高效污水处理装置，其特征在于，所述搅拌机构包括套装在旋转桶内的竖向搅拌轴，旋转桶内竖向搅拌轴上设置有搅拌叶，竖向搅拌轴顶端连接有搅拌电机，所述壳体外侧设置有固定架，所述固定架上设置有竖向支架，所述竖向支架顶端设置有横梁，搅拌电机固定在横梁下方。
5.根据权利要求4所述的多功能高效污水处理装置，其特征在于，所述横梁下侧设置有移动架，所述竖向支架侧壁设置有竖向滑轨，移动架左端固定设置有滑块，所述滑块套装在竖向滑轨上，所述搅拌电机固定在移动架上;所述竖向支架上设置有移动架驱动机构。
6.根据权利要求5所述的多功能高效污水处理装置，其特征在于，所述移动架驱动机构包括导向套筒，所述导向套筒固定在移动架右端上方，所述导向套筒上套装有伸缩杆，导向套筒内设置有伸缩弹簧，伸缩杆底端套装在导向套筒内且与伸缩弹簧固定连接，所述伸缩杆顶端固定在横梁下侧，所述竖向支架顶部设置有横向支架，所述横向支架外端套装有凸轮，凸轮套装在横向支架外端设置的凸轮轴上，所述移动架左端上方设置有垫块，所述凸轮抵接垫块，所述横向支架上设置有凸轮驱动机构。
7.根据权利要求6所述的多功能高效污水处理装置，其特征在于，所述凸轮驱动机构包括从动链轮，所述从动链轮套装在横向支架外侧的凸轮轴上，所述横向支架上设置有主动链轮和驱动主动链轮转动的第二电机，所述主动链轮与从动链轮之间套装有传动链带。
说明书
一种多功能高效污水处理装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种多功能高效污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前污水处理主要污水处理按照其作用可分为物理法、生物法和化学法三种。
①物理法:主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况。
②生物法:利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的有活性污泥法和生物膜法。生物法处理程度比物理法要高。
③化学法:是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水。常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
其中凝絮和过滤方法使用最为广泛，然而目前用于污水处理的设备，结构呆板、功能单一，尤其时处理效果差，无法实现多种方法的一体化处理。
发明内容
本发明的目的在于提供一种多功能高效污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多功能高效污水处理装置，包括壳体，所述壳体内设置有旋转桶，所述旋转桶顶部设置有进料斗，所述进料斗顶端贯穿壳体顶壁伸出壳体外侧，所述旋转桶底部中间位置固定设置有竖向转轴，所述竖向转轴为中空结构，竖向转轴顶端与旋转桶底部连通，竖向转轴底端贯穿壳体底部且套装在壳体底部设置的固定轴承上，所述壳体底部下侧竖向转轴底端设置有排污口，所述壳体底部下侧设置有竖向转轴驱动机构，旋转桶侧壁上均匀设置有出液孔，所述旋转桶内壁套装有过滤膜，所述壳体右侧底部设置有出水口，所述壳体外侧对应旋转桶设置有搅拌机构。
作为本发明进一步的方案：所述壳体底部左右对称设置有支撑脚，所述支撑脚底端设置有行走轮。
作为本发明再进一步的方案：所述竖向转轴驱动机构包括从动带轮，所述从动带轮套装在壳体底部竖向转轴外端上，所述壳体底部固定设置有主动带轮和驱动主动带轮转动的第一电机，所述主动带轮与从动带轮之间套装有传动皮带。
作为本发明再进一步的方案：所述搅拌机构包括套装在旋转桶内的竖向搅拌轴，旋转桶内竖向搅拌轴上设置有搅拌叶，竖向搅拌轴顶端连接有搅拌电机。
作为本发明再进一步的方案：所述壳体外侧设置有固定架，所述固定架上设置有竖向支架，所述竖向支架顶端设置有横梁，搅拌电机固定在横梁下方。
作为本发明再进一步的方案：所述横梁下侧设置有移动架，所述竖向支架侧壁设置有竖向滑轨，移动架左端固定设置有滑块，所述滑块套装在竖向滑轨上，所述搅拌电机固定在移动架上;所述竖向支架上设置有移动架驱动机构。
作为本发明再进一步的方案：所述移动架驱动机构包括导向套筒，所述导向套筒固定在移动架右端上方，所述导向套筒上套装有伸缩杆，导向套筒内设置有伸缩弹簧，伸缩杆底端套装在导向套筒内且与伸缩弹簧固定连接，所述伸缩杆顶端固定在横梁下侧，所述竖向支架顶部设置有横向支架，所述横向支架外端套装有凸轮，凸轮套装在横向支架外端设置的凸轮轴上，所述移动架左端上方设置有垫块，所述凸轮抵接垫块，所述横向支架上设置有凸轮驱动机构。
作为本发明再进一步的方案：所述凸轮驱动机构包括从动链轮，所述从动链轮套装在横向支架外侧的凸轮轴上，所述横向支架上设置有主动链轮和驱动主动链轮转动的第二电机，所述主动链轮与从动链轮之间套装有传动链带。
与现有技术相比，本发明的有益效果是：本发明提供一种多功能高效污水处理装置，结构设置巧妙且布置合理，工作时，污水通过进料斗进入旋转桶内，并加入絮凝剂通过搅拌机构进行搅拌，在伸缩弹簧的弹性回复力作用下，凸轮受驱动带动移动架上下移动，进而驱动搅拌机构上下运动，大大提高搅拌效果，实现污水的快速凝絮处理，凝絮完成后，凝絮过程中产生的絮团落入旋转桶底部，进入竖向转轴内并从排污口排出，实现高效凝絮处理，旋转桶受驱动带动污水高速旋转，在离心力的作用下水分子透过旋转桶侧壁的过滤膜进入壳体内，实现污水进一步处理，得到洁净水，实现高效过滤处理。
