申请日2018.05.25
公开(公告)日2018.11.09
IPC分类号B01D29/11; B01D29/33; B01D29/64; B01D29/68; B01D29/72; C02F1/00; C02F1/32
摘要
本发明公开了一种污水处理用超声波反冲洗过滤装置，包括过滤桶、滤芯、超声波振子、出水口、顶盖、进水管、外盖和出水管，所述过滤桶内安装有与其同轴的滤芯，滤芯的底部安装有底座，滤芯的顶部通过顶盖安装在过滤桶内，滤芯将过滤桶分隔成两部分，即处于滤芯和过滤桶内壁之间的污水腔、处于滤芯内的净水腔，过滤桶上连接有用于向其输入污水的进水管，进水管上安装有进水管电磁阀，过滤桶的底部位置连接有排渣管，本发明的有益效果是：超声波振子工作，向过滤桶内发出超声波，高频的振动使得杂质从滤芯的外表面掉落，另外，冲洗水输入时能带动清洗杆的转动，进而实现刷毛对滤芯的清洗，二者相互配合，能方便高效的对滤芯表面的杂质进行清理。
翻译权利要求书

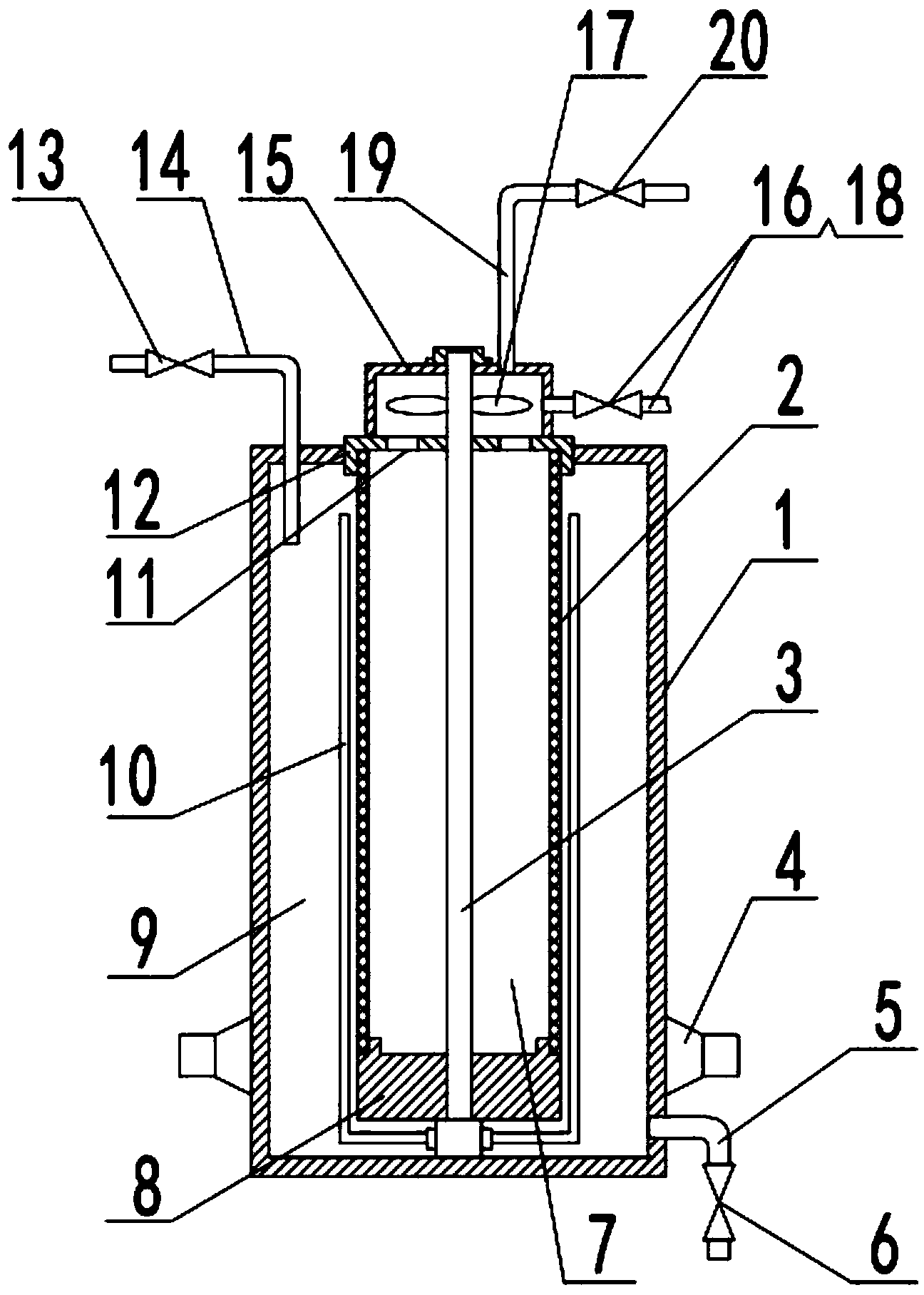

1.一种污水处理用超声波反冲洗过滤装置，包括过滤桶(1)、滤芯(2)、超声波振子(4)、出水口(11)、顶盖(12)、进水管(14)、外盖(15)和出水管(19)，其特征在于，所述过滤桶(1)内安装有与其同轴的滤芯(2)，滤芯(2)的底部安装有底座(8)，滤芯(2)的顶部通过顶盖(12)安装在过滤桶(1)内，滤芯(2)将过滤桶(1)分隔成两部分，即处于滤芯(2)和过滤桶(1)内壁之间的污水腔(9)、处于滤芯(2)内的净水腔(7)，过滤桶(1)上连接有用于向其输入污水的进水管(14)，进水管(14)上安装有进水管电磁阀(13)，过滤桶(1)的底部位置连接有排渣管(5)，排渣管(5)上安装有排渣管电磁阀(6)，过滤桶(1)的外侧位置安装有若干个超声波振子(4)，每个所述超声波振子(4)均通过信号线与超声波发生器连接，超声波发生器由PLC控制器控制作业，所述顶盖(12)的顶部安装有具有内腔的外盖(15)，顶盖(12)上开设有若干个出水口(11)，外盖(15)上连接有冲洗管(16)和出水管(19)，且冲洗管(16)和出水管(19)上分别安装有冲洗管电磁阀(18)和出水管电磁阀(20)，冲洗管(16)与外部储水机构或市政供水管路连接，所述排渣管电磁阀(6)、进水管电磁阀(13)、冲洗管电磁阀(18)和出水管电磁阀(20)均由PLC控制器控制。
2.根据权利要求1所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述过滤桶(1)内安装有用于检测其内部液位的液位传感器，液位传感器与PLC控制器控制连接。
3.根据权利要求1所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述过滤桶(1)采用透明的材质制成，或过滤桶(1)上设有液位显示窗。
4.根据权利要求3所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述过滤桶(1)的外侧还安装有多个用于对污水进行消毒的紫外线杀菌灯。
5.根据权利要求1所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述滤芯(2)的外部设有对其进行清洗的清洗杆(10)，清洗杆(10)的内侧上固定有刷毛，刷毛与滤芯(2)的表面接触，清洗杆(10)由水力驱动转动。
6.根据权利要求5所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述滤芯(2)的内部设有中轴(3)，中轴(3)的顶部穿过顶盖(12)并置于外盖(15)的内腔中，中轴(3)置于外盖(15)内的部分上安装有叶片(17)，中轴(3)的底部穿出底座(8)并与清洗杆(10)固定连接，且中轴(3)的轴线与冲洗管(16)的轴线垂直。
7.根据权利要求5所述的一种污水处理用超声波反冲洗过滤装置，其特征在于，所述出水管(19)的轴线与中轴(3)的轴线平行。
说明书
一种污水处理用超声波反冲洗过滤装置
技术领域
本发明涉及一种水处理装置，具体是一种污水处理用超声波反冲洗过滤装置。
背景技术
随着近年来的不断发展，尤其是城市化的发展，速度惊人，而伴随着城市发展所需要的相关设施的建设却很缓慢，远远跟不上城市的发展速度，特别是对污水的处理，目前，大多数的污水是集中之后直接排放，这些污水中存在着大量的杂质以及一些富营养物质，排放到自然界中会对环境造成极大的污染，破坏了自然的生态平衡;现有的市政污水的处理都需要首先对污水进行过滤，但是一段时间后，过滤用的滤芯表面容易附着杂质，影响滤芯的过滤效果，此时需要手动对滤芯进行更换和清洗，影响污水的过滤效率。
发明内容
本发明的目的在于提供一种污水处理用超声波反冲洗过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用超声波反冲洗过滤装置，包括过滤桶、滤芯、超声波振子、出水口、顶盖、进水管、外盖和出水管，所述过滤桶内安装有与其同轴的滤芯，滤芯的底部安装有底座，滤芯的顶部通过顶盖安装在过滤桶内，滤芯将过滤桶分隔成两部分，即处于滤芯和过滤桶内壁之间的污水腔、处于滤芯内的净水腔，过滤桶上连接有用于向其输入污水的进水管，进水管上安装有进水管电磁阀，过滤桶的底部位置连接有排渣管，排渣管上安装有排渣管电磁阀，过滤桶的外侧位置安装有若干个超声波振子，每个所述超声波振子均通过信号线与超声波发生器连接，超声波发生器由PLC控制器控制作业，所述顶盖的顶部安装有具有内腔的外盖，顶盖上开设有若干个出水口，外盖上连接有冲洗管和出水管，且冲洗管和出水管上分别安装有冲洗管电磁阀和出水管电磁阀，冲洗管与外部储水机构或市政供水管路连接，所述排渣管电磁阀、进水管电磁阀、冲洗管电磁阀和出水管电磁阀均由PLC控制器控制。
作为本发明进一步的方案：所述过滤桶内安装有用于检测其内部液位的液位传感器，液位传感器与PLC控制器控制连接。
作为本发明再进一步的方案：所述过滤桶采用透明的材质制成，或过滤桶上设有液位显示窗。
作为本发明再进一步的方案：所述过滤桶的外侧还安装有多个用于对污水进行消毒的紫外线杀菌灯。
作为本发明再进一步的方案：所述滤芯的外部设有对其进行清洗的清洗杆，清洗杆的内侧上固定有刷毛，刷毛与滤芯的表面接触，清洗杆由水力驱动转动。
作为本发明再进一步的方案：所述滤芯的内部设有中轴，中轴的顶部穿过顶盖并置于外盖的内腔中，中轴置于外盖内的部分上安装有叶片，中轴的底部穿出底座并与清洗杆固定连接，且中轴的轴线与冲洗管的轴线垂直。
作为本发明再进一步的方案：所述出水管的轴线与中轴的轴线平行。
与现有技术相比，本发明的有益效果是：超声波振子工作，向过滤桶内发出超声波，高频的振动使得杂质从滤芯的外表面掉落，另外，冲洗水输入时能带动清洗杆的转动，进而实现刷毛对滤芯的清洗，二者相互配合，能方便高效的对滤芯表面的杂质进行清理。
