申请日2018.05.25
公开(公告)日2018.11.30
IPC分类号C02F1/52
摘要

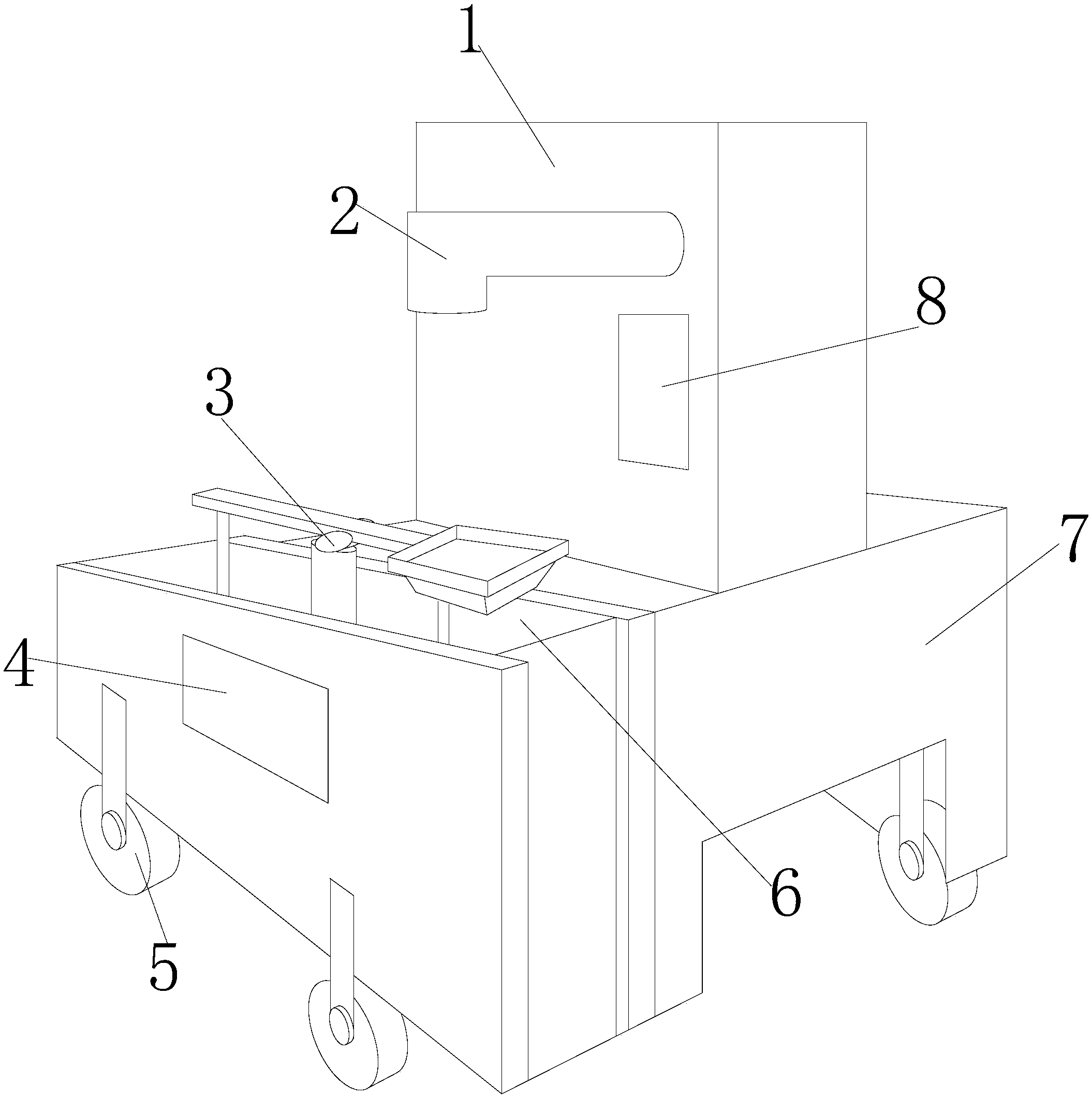

本发明公开了一种污水处理用污水处理池明矾抛投设备，其结构包括料仓、投放管、铰链座、抛投装置、移动轮、活动槽、机体、控制面板，料仓设于机体上部内侧端并呈相互垂直状态，投放管相互平行于料仓前端表面并电焊接，铰链座安装于活动槽内部且与抛投装置铰链连接，抛投装置装设于活动槽内部且通过控制面板与铰链座活动连接，移动轮连接机体于底部四端且固定连接，活动槽嵌设于料仓前端并与机体固定连接形成一体化结构。本发明可通过电控制投放管的间接性投放且内部结构与抛投装置相连接从而控制抛投，由于存放大量净化物于料箱内，可持续性抛投，设备操作可节省人力和时间，提高污水池净化速度的效率，方便使用。
翻译权利要求书
1.一种污水处理用污水处理池明矾抛投设备，其结构包括料仓(1)、投放管(2)、铰链座(3)、抛投装置(4)、移动轮(5)、活动槽(6)、机体(7)、控制面板(8)，其特征在于：
所述料仓(1)设于机体(7)上部内侧端并呈相互垂直状态，所述投放管(2)相互平行于料仓(1)前端表面并电焊接，所述铰链座(3)安装于活动槽(6)内部且与抛投装置(4)铰链连接，所述抛投装置(4)装设于活动槽(6)内部且通过控制面板(8)与铰链座(3)活动连接，所述移动轮(5)连接机体(7)于底部四端且固定连接，所述活动槽(6)嵌设于料仓(1)前端并与机体(7)固定连接形成一体化结构，所述机体(7)设于料仓(1)、移动轮(5)之间并固定连接，所述控制面板(8)与料仓(1)间隙配合并与投放管(2)电控连接。
所述抛投装置(4)包括按压装置(40)、推动机构(41)、传动装置(42)、升降装置(43)、转动装置(44)、缩放装置(45)、提升机构(46)、抛投勺(47)，所述按压装置(40)通过投放管(2)与推动机构(41)推动连接，所述推动机构(41)连接按压装置(40)于左侧并与传动装置(42)杆连接，所述升降装置(43)设于传动装置(42)左上部并与抛投勺(47)拉动连接，所述传动装置(42)设于分别连接推动机构(41)、升降装置(43)于下部，所述转动装置(44)与传动装置(42)齿轮连接并安装于右下部，所述缩放装置(45)通过转动装置(44)与提升机构(46)活动连接，所述提升机构(46)设于缩放装置(45)右侧并齿轮连接，所述抛投勺(47)底部分别连接有升降装置(43)、提升机构(46)并活动连接。
2.根据权利要求1所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述按压装置(40)包括压杆(4001)、推动块(4002)、活动板(4003)、铰链杆(4004)、第二推动块(4005)、固定板(4006)、矩形槽(4007)，所述压杆(4001)通过投放管(2)与矩形槽(4007)活动连接，所述推动块(4002)连接压杆(4001)于活动板(4003)上方并推动连接，所述活动板(4003)通过推动块(4002)与铰链杆(4004)铰链连接，所述铰链杆(4004)设于活动板(4003)、固定板(4006)之间且与推动机构(41)推动连接，所述第二推动块(4005)连接压杆(4001)于活动板(4003)、固定板(4006)之间且与活动板(4003)推动连接，所述固定板(4006)内侧焊接于抛投装置(4)内壁上，所述矩形槽(4007)嵌设于活动板(4003)、固定板(4006)中部并与压杆(4001)贯穿连接。
3.根据权利要求1或2所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述推动机构(41)包括移动杆(4101)、限位活动框(4102)、角齿(4103)、转动齿轮(4104)、传动皮带(4105)、第一皮带轮(4106)、第二皮带轮(4107)、连接杆(4108)，所述移动杆(4101)连接铰链杆(4004)于左侧并与限位活动框(4102)活动连接，所述限位活动框(4102)内侧与抛投装置(4)内壁固定连接并装设于移动杆(4101)外部，所述角齿(4103)焊接于移动杆(4101)底部并固定连接形成一体化结构，所述转动齿轮组(4104)设于移动杆(4101)左下部且与转动齿轮(4104)齿轮连接，所述传动皮带(4105)套设于第一皮带轮(4106)、第二皮带轮(4107)之间并传动连接，所述第一皮带轮(4106)设于第二皮带轮(4107)左下方并同步转动，所述第二皮带轮(4107)连接转动齿轮(4104)于前端并同步转动，所述连接杆(4108)连接第一皮带轮(4106)于传动装置(42)上且推动连接。
4.根据权利要求1所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述传动装置(42)包括第二转动齿轮(4201)、第三皮带轮(4202)、第二传动皮带(4203)、第四皮带轮(4204)、皮带转动轴(4205)、第三传动皮带(4206)、第二皮带转动轴(4207)、第三转动齿轮(4208)，所述第二转动齿轮(4201)连接第三皮带轮(4202)于后端并与转动装置(44)齿轮转动，所述第三皮带轮(4202)安装于第二转动齿轮(4201)前端并与连接杆(4108)推动连接，所述第二传动皮带(4203)套设于第三皮带轮(4202)、第四皮带轮(4204)之间并传动连接，所述第四皮带轮(4204)与第三皮带轮(4202)同步连接并设于左侧，所述皮带转动轴(4205)连接第四皮带轮(4204)于中部且同步转动，所述第三传动皮带(4206)连接皮带转动轴(4205)于第二皮带转动轴(4207)上并传动连接，所述第二皮带转动轴(4207)通过第三传动皮带(4206)与第三转动齿轮(4208)转动连接，所述第三转动齿轮(4208)与升降装置(43)齿轮连接。
5.根据权利要求1或4所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述升降装置(43)包括升降齿排(4301)、连接杆(4302)、限位扣(4303)、升降槽杆(4304)、牵引绳(4305)、导向轮(4306)、伸缩弹簧(4307)、拉动杆(4308)、第二限位活动框(4309)，所述升降齿排(4301)固定于连接杆(4302)左下部并与第三转动齿轮(4208)齿轮连接，所述连接杆(4302)连接升降齿排(4301)于右侧与牵引绳(4305)固定连接，所述限位扣(4303)贯穿连接杆(4302)于升降槽杆(4304)内侧且升降连接，所述升降槽杆(4304)连接限位扣(4303)于后端并与抛投装置(4)内壁固定连接，所述牵引绳(4305)连接连接杆(4302)、导向轮(4306)于拉动杆(4308)上并拉动连接，所述导向轮(4306)设于牵引绳(4305)内侧并滚动连接，所述伸缩弹簧(4307)焊接于第二限位活动框(4309)与拉动杆(4308)之间并弹簧连接，所述拉动杆(4308)通过牵引绳(4305)与抛投勺(47)拉动连接，所述第二限位活动框(4309)固定于拉动杆(4308)外部并与抛投装置(4)内壁固定连接。
6.根据权利要求1所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述转动装置(44)包括螺纹转轴(4401)、轴承架(4402)、固定轴承块(4403)、衔接推杆(4404)、活动轴承(4405)、第二螺纹转轴(4406)、第三螺纹转轴(4407)、固定轴承座(4408)、第二轴承架(4409)、第二固定轴承块(4410)、挤压弹簧(4411)、滑动块(4412)、第二衔接推杆(4413)、滑轨(4414)，所述螺纹转轴(4401)设于第二转动齿轮(4201)右下方并转动连接，所述轴承架(4402)套设于螺纹转轴(4401)外部并螺纹连接，所述固定轴承块(4403)连接螺纹转轴(4401)于右侧并同步推进，所述衔接推杆(4404)连接固定轴承块(4403)于活动轴承(4405)上且推动连接，所述活动轴承(4405)套设于第二螺纹转轴(4406)外部并螺纹连接，所述第二螺纹转轴(4406)通过活动轴承(4405)两端分别与固定轴承座(4408)转动连接，所述第三螺纹转轴(4407)设于第二螺纹转轴(4406)下部前端并螺纹连接，所述固定轴承座(4408)分别连接于第二螺纹转轴(4406)上下端并内侧与抛投装置(4)内壁电焊接，所述第二轴承架(4409)套设于第三螺纹转轴(4407)外部并与第三螺纹转轴(4407)转动连接，所述第二固定轴承块(4410)连接第三螺纹转轴(4407)于右端且与第二衔接推杆(4413)相连接，所述挤压弹簧(4411)焊接于滑动块(4412)与滑轨(4414)底部且弹簧连接，所述滑动块(4412)设于滑轨(4414)中部并通过第二衔接推杆(4413)与滑轨(4414)滑动连接，所述第二衔接推杆(4413)设于第二固定轴承块(4410)与滑动块(4412)之间，所述滑轨(4414)连接滑动块(4412)于抛投装置(4)底部且设于缩放装置(45)左下部。
7.根据权利要求1所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述缩放装置(45)包括第二牵引绳(4501)、轮架(4502)、第二导向轮(4503)、套轮(4504)、第四传动皮带(4505)、第五皮带轮(4506)、强力弹簧(4507)、第四转动齿轮(4508)，所述第二牵引绳(4501)连接滑动块(4412)于第二导向轮(4503)、强力弹簧(4507)上，所述轮架(4502)连接第二导向轮(4503)于抛投装置(4)顶部，所述第二导向轮(4503)与轮架(4502)相连接且与第二牵引绳(4501)滚动连接，所述套轮(4504)设于第二导向轮(4503)中部前端并同步转动，所述第四传动皮带(4505)连接套轮(4504)于第五皮带轮(4506)上，所述第五皮带轮(4506)通过第四传动皮带(4505)与套轮(4504)同步转动，所述强力弹簧(4507)与抛投装置(4)底部电焊接并与第二牵引绳(4501)拉动连接，所述第四转动齿轮(4508)连接第五皮带轮(4506)于后端且与提升机构(46)齿轮连接。
8.根据权利要求1或7所述的一种污水处理用污水处理池明矾抛投设备，其特征在于：所述提升机构(46)包括第二升降齿排(4601)、第二滑轨(4602)、第二伸缩弹簧(4603)、第三限位活动框(4604)、提升推动杆(4605)，所述第二升降齿排(4601)设于第二滑轨(4602)中部左端并与转动齿轮(4508)转动连接，所述第二滑轨(4602)与滑轨(4414)相互平行并固定于右侧，所述第二伸缩弹簧(4603)焊接于提升推动杆(4605)与第三限位活动框(4604)底部并弹簧连接，所述第三限位活动框(4604)设于提升推动杆(4605)外部并内侧与抛投装置(4)内壁电焊接，所述提升推动杆(4605)底部与第二升降齿排(4601)焊接且通过第二升降齿排(4601)与抛投勺(47)提升推动连接。
说明书
一种污水处理用污水处理池明矾抛投设备
技术领域
本发明涉及抛投设备领域，更确切地说，是一种污水处理用污水处理池明矾抛投设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前在对污水池进行明矾的添加以便其进行沉淀处理的时候，大部分都是采用人工手工将明矾抛投到污水池内。但是，目前这种明矾抛投设备存在如下缺点：
1、需要采用人工抛投，浪费人力和时间成本且效率较低。
2、不能持续性对污水池进行抛投，使污水净化处理较慢。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水处理用污水处理池明矾抛投设备，以解决现有技术的需要采用人工抛投，浪费人力和时间成本且效率较低以及不能持续性对污水池进行抛投，使污水净化处理较慢的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：
一种污水处理用污水处理池明矾抛投设备，其结构包括料仓、投放管、铰链座、抛投装置、移动轮、活动槽、机体、控制面板;
所述料仓设于机体上部内侧端并呈相互垂直状态，所述投放管相互平行于料仓前端表面并电焊接，所述铰链座安装于活动槽内部且与抛投装置铰链连接，所述抛投装置装设于活动槽内部且通过控制面板与铰链座活动连接，所述移动轮连接机体于底部四端且固定连接，所述活动槽嵌设于料仓前端并与机体固定连接形成一体化结构，所述机体设于料仓、移动轮之间并固定连接，所述控制面板与料仓间隙配合并与投放管电控连接。
所述抛投装置包括按压装置、推动机构、传动装置、升降装置、转动装置、缩放装置、提升机构、抛投勺，所述按压装置通过投放管与推动机构推动连接，所述推动机构连接按压装置于左侧并与传动装置杆连接，所述升降装置设于传动装置左上部并与抛投勺拉动连接，所述传动装置设于分别连接推动机构、升降装置于下部，所述转动装置与传动装置齿轮连接并安装于右下部，所述缩放装置通过转动装置与提升机构活动连接，所述提升机构设于缩放装置右侧并齿轮连接，所述抛投勺底部分别连接有升降装置、提升机构并活动连接。
作为本发明进一步地方案，所述按压装置包括压杆、推动块、活动板、铰链杆、第二推动块、固定板、矩形槽，所述压杆通过投放管与矩形槽活动连接，所述推动块连接压杆于活动板上方并推动连接，所述活动板通过推动块与铰链杆铰链连接，所述铰链杆设于活动板、固定板之间且与推动机构推动连接，所述第二推动块连接压杆于活动板、固定板之间且与活动板推动连接，所述固定板内侧焊接于抛投装置内壁上，所述矩形槽嵌设于活动板、固定板中部并与压杆贯穿连接。
作为本发明进一步地方案，所述推动机构包括移动杆、限位活动框、角齿、转动齿轮、传动皮带、第一皮带轮、第二皮带轮、连接杆，所述移动杆连接铰链杆于左侧并与限位活动框活动连接，所述限位活动框内侧与抛投装置内壁固定连接并装设于移动杆外部，所述角齿焊接于移动杆底部并固定连接形成一体化结构，所述转动齿轮组设于移动杆左下部且与转动齿轮齿轮连接，所述传动皮带套设于第一皮带轮、第二皮带轮之间并传动连接，所述第一皮带轮设于第二皮带轮左下方并同步转动，所述第二皮带轮连接转动齿轮于前端并同步转动，所述连接杆连接第一皮带轮于传动装置上且推动连接。
作为本发明进一步地方案，所述传动装置包括第二转动齿轮、第三皮带轮、第二传动皮带、第四皮带轮、皮带转动轴、第三传动皮带、第二皮带转动轴、第三转动齿轮，所述第二转动齿轮连接第三皮带轮于后端并与转动装置齿轮转动，所述第三皮带轮安装于第二转动齿轮前端并与连接杆推动连接，所述第二传动皮带套设于第三皮带轮、第四皮带轮之间并传动连接，所述第四皮带轮与第三皮带轮同步连接并设于左侧，所述皮带转动轴连接第四皮带轮于中部且同步转动，所述第三传动皮带连接皮带转动轴于第二皮带转动轴上并传动连接，所述第二皮带转动轴通过第三传动皮带与第三转动齿轮转动连接，所述第三转动齿轮与升降装置齿轮连接。
作为本发明进一步地方案，所述升降装置包括升降齿排、连接杆、限位扣、升降槽杆、牵引绳、导向轮、伸缩弹簧、拉动杆、第二限位活动框，所述升降齿排固定于连接杆左下部并与第三转动齿轮齿轮连接，所述连接杆连接升降齿排于右侧与牵引绳固定连接，所述限位扣贯穿连接杆于升降槽杆内侧且升降连接，所述升降槽杆连接限位扣于后端并与抛投装置内壁固定连接，所述牵引绳连接连接杆、导向轮于拉动杆上并拉动连接，所述导向轮设于牵引绳内侧并滚动连接，所述伸缩弹簧焊接于第二限位活动框与拉动杆之间并弹簧连接，所述拉动杆通过牵引绳与抛投勺拉动连接，所述第二限位活动框固定于拉动杆外部并与抛投装置内壁固定连接。
作为本发明进一步地方案，所述转动装置包括螺纹转轴、轴承架、固定轴承块、衔接推杆、活动轴承、第二螺纹转轴、第三螺纹转轴、固定轴承座、第二轴承架、第二固定轴承块、挤压弹簧、滑动块、第二衔接推杆、滑轨，所述螺纹转轴设于第二转动齿轮右下方并转动连接，所述轴承架套设于螺纹转轴外部并螺纹连接，所述固定轴承块连接螺纹转轴于右侧并同步推进，所述衔接推杆连接固定轴承块于活动轴承上且推动连接，所述活动轴承套设于第二螺纹转轴外部并螺纹连接，所述第二螺纹转轴通过活动轴承两端分别与固定轴承座转动连接，所述第三螺纹转轴设于第二螺纹转轴下部前端并螺纹连接，所述固定轴承座分别连接于第二螺纹转轴上下端并内侧与抛投装置内壁电焊接，所述第二轴承架套设于第三螺纹转轴外部并与第三螺纹转轴转动连接，所述第二固定轴承块连接第三螺纹转轴于右端且与第二衔接推杆相连接，所述挤压弹簧焊接于滑动块与滑轨底部且弹簧连接，所述滑动块设于滑轨中部并通过第二衔接推杆与滑轨滑动连接，所述第二衔接推杆设于第二固定轴承块与滑动块之间，所述滑轨连接滑动块于抛投装置底部且设于缩放装置左下部。
作为本发明进一步地方案，所述缩放装置包括第二牵引绳、轮架、第二导向轮、套轮、第四传动皮带、第五皮带轮、强力弹簧、第四转动齿轮，所述第二牵引绳连接滑动块于第二导向轮、强力弹簧上，所述轮架连接第二导向轮于抛投装置顶部，所述第二导向轮与轮架相连接且与第二牵引绳滚动连接，所述套轮设于第二导向轮中部前端并同步转动，所述第四传动皮带连接套轮于第五皮带轮上，所述第五皮带轮通过第四传动皮带与套轮同步转动，所述强力弹簧与抛投装置底部电焊接并与第二牵引绳拉动连接，所述第四转动齿轮连接第五皮带轮于后端且与提升机构齿轮连接。
作为本发明进一步地方案，所述提升机构包括第二升降齿排、第二滑轨、第二伸缩弹簧、第三限位活动框、提升推动杆，所述第二升降齿排设于第二滑轨中部左端并与转动齿轮转动连接，所述第二滑轨与滑轨相互平行并固定于右侧，所述第二伸缩弹簧焊接于提升推动杆与第三限位活动框底部并弹簧连接，所述第三限位活动框设于提升推动杆外部并内侧与抛投装置内壁电焊接，所述提升推动杆底部与第二升降齿排焊接且通过第二升降齿排与抛投勺提升推动连接。
发明有益效果
本发明的一种污水处理用污水处理池明矾抛投设备，控制面板安装于料前端表面并通过电控制投放管的投放，当投放管打开投放时内部结构下降并下压相连接的压杆，使固定于压杆上端的推动块推动活动板，通过铰链杆发生铰链变化使连接于铰链杆左侧的移动杆向左移动并推动转动齿轮，第二皮带轮发生转动并通过传动皮带带动第一皮带轮同步转动，连接于第一皮带轮上的连接杆通过转动推动第三皮带轮，第三皮带轮带动第二转动齿轮使安装于下部的螺纹转轴与轴承架螺纹连接并向右推进，第三皮带轮通过第二传动皮带与第二转动齿轮同步转动，第二皮带转动轴通过第三传动皮带与皮带转动轴同步转动且安装于第二皮带转动轴后端的第三转动齿轮与升降齿排齿轮转动并上升且带动连接杆、限位扣同步移动，连接于连接杆右侧的限位扣向左拉动使连接于右端的拉动杆下降，并抛投勺向左发生倾斜，由于衔接推杆与固定轴承块推动使活动轴承带动第二螺纹转轴转动并与下部前端第三螺纹转轴螺纹连接并转动，第二固定轴承块向右推动第二衔接推杆使连接于上部的第二牵引绳延长，并下部与挤压弹簧挤压连接，当第二牵引绳延长时强力弹簧通过拉力向右拉动，使第二导向轮转动，并套设于套轮上的第四传动皮带带动第五皮带轮转动，设于第五皮带轮后部的第四转动齿轮同步转动并与第二升降齿排齿轮连接并上升，使连接于顶不的提升推动杆向上推动，由于拉动杆下拉和提升推动杆上推使抛投勺与铰链座铰链连接并使放置于抛投勺右端的明矾通过摆动投放于污水池内，可持续抛投，节省人力和时间成本，方便使用。
本发明的一种污水处理用污水处理池明矾抛投设备，可通过电控制投放管的间接性投放且内部结构与抛投装置相连接从而控制抛投，由于存放大量净化物于料箱内，可持续性抛投，设备操作可节省人力和时间，提高污水池净化速度的效率，方便使用。
