申请日2018.05.24
公开(公告)日2018.08.14
IPC分类号C02F9/04
摘要
本发明公开了一种具有加速反应功能的污水处理设备，包括壳体，壳体的顶端一侧边设有入水口，壳体的内部设有隔板，隔板将壳体内部分为过滤室和搅拌室，搅拌室的内部上端设有过滤网一，过滤网一的下方设有过滤网二，过滤网二靠近搅拌室的一侧边且位于隔板的底端设有过滤板，搅拌室的顶端设有固定盘，固定盘的顶端一侧边设有支撑柱一，固定盘的顶端远离支撑柱一的一侧边对称设有支撑柱二，且支撑柱一和支撑柱二的顶端均固定在搅拌室的内部顶端，支撑柱一的底端设有转轮，转轮的底端设有电机一，电机一的内部设有转轴，且电机一的转轴与转轮连接，转轴的底端套设有与转轴相适配的套筒一，套筒一的一侧边设有连接杆一。
翻译权利要求书

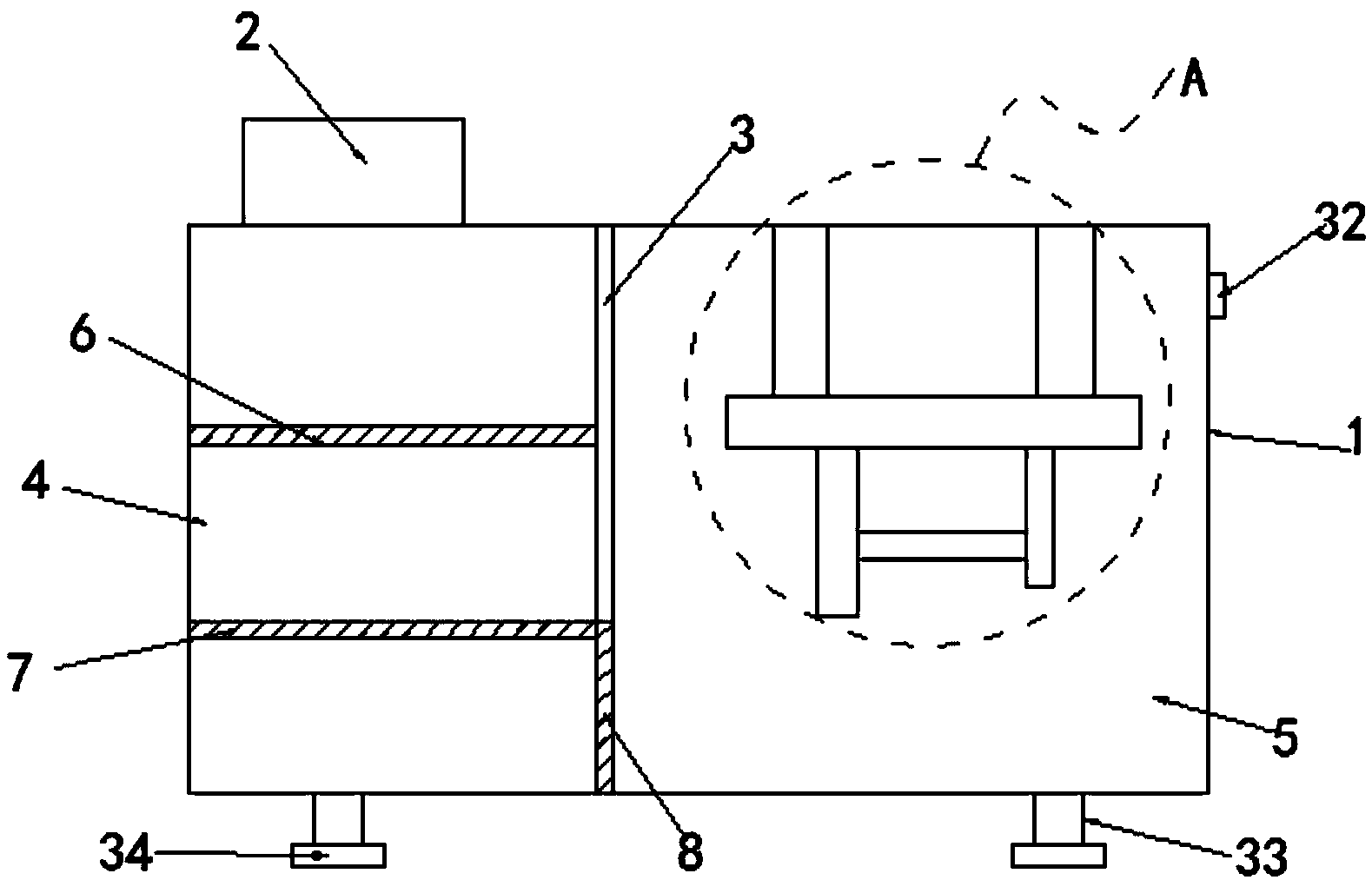

1.一种具有加速反应功能的污水处理设备，其特征在于，包括壳体(1)，所述壳体(1)的顶端一侧边设有入水口(2)，所述壳体(1)的内部设有隔板(3)，所述隔板(3)将所述壳体(1)内部分为过滤室(4)和搅拌室(5)，所述搅拌室(5)的内部上端设有过滤网一(6)，所述过滤网一(6)的下方设有过滤网二(7)，所述过滤网二(7)靠近所述搅拌室(5)的一侧边且位于所述隔板(3)的底端设有过滤板(8)，所述搅拌室(5)的顶端设有固定盘(9)，所述固定盘(9)的顶端一侧边设有支撑柱一(10)，所述固定盘(9)的顶端远离所述支撑柱一(10)的一侧边对称设有支撑柱二(11)，且所述支撑柱一(10)和所述支撑柱二(11)的顶端均固定在所述搅拌室(5)的内部顶端，所述支撑柱一(10)的底端设有转轮(12)，所述转轮(12)的底端设有电机一(13)，所述电机一(13)的内部设有转轴(14)，且所述电机一(13)的所述转轴(14)与所述转轮(12)连接，所述转轴(14)的底端套设有与所述转轴(14)相适配的套筒一(15)，所述套筒一(15)的一侧边设有连接杆一(16)，所述连接杆一(16)远离所述套筒一(15)的一端设有连接杆二(17)，所述支撑柱二(11)的底端均设有连接杆三(18)，所述连接杆三(18)远离所述支撑柱二(11)的一端均设有连接杆四(19)，所述连接杆二(17)和两侧连接杆四(19)之间设有固定板(20)，所述固定板(20)的底端一侧边设有圆柱筒(21)，且所述圆柱筒(21)内部为中空结构，所述圆柱筒(21)的内部中间设有立柱(22)，且所述立柱(22)贯穿所述圆柱筒(21)并延伸至所述圆柱筒(21)的下方，所述立柱(22)的底端一侧边且靠近所述支撑柱一(10)的一侧边设有连接板(23)，所述连接板(23)远离所述立柱(22)的一端设有套筒二(24)，所述套筒二(24)内贯穿设有与所述套筒二(24)相适配的转杆(25)，所述转杆(25)的顶端设有齿轮二(26)，所述齿轮二(26)的一侧边且靠近所述支撑柱二(11)的一侧边设有与所述齿轮二(26)相适配的齿轮一(27)，所述齿轮一(27)的一侧边且靠近所述支撑柱一(10)的一侧边设有电机二(28)，且所述电机二(28)的转动轴与所述齿轮一(27)连接，所述电机二(28)位于所述固定板(20)的底端一侧边且远离所述圆柱筒(21)的一侧边。
2.根据权利要求1所述的一种具有加速反应功能的污水处理设备，其特征在于，所述壳体(1)的外部一侧边设有控制按钮(35)，且所述控制按钮(35)与所述电机一(13)和所述电机二(28)均控制连接。
3.根据权利要求1所述的一种具有加速反应功能的污水处理设备，其特征在于，所述连接杆一(16)与所述连接杆二(17)之间通过活动栓一(29)活动连接，所述连接杆三(18)与所述连接杆四(19)之间通过活动栓二(30)活动连接。
4.根据权利要求1所述的一种具有加速反应功能的污水处理设备，其特征在于，所述连接杆三(18)与所述支撑柱二(11)之间通过活动栓三(31)连接。
5.根据权利要求1所述的一种具有加速反应功能的污水处理设备，其特征在于，所述搅拌室(5)的外部一侧边且远离所述过滤室(4)的一侧边设有投料口(32)。
6.根据权利要求1所述的一种具有加速反应功能的污水处理设备，其特征在于，所述壳体(1)的底端边角处均设有支撑腿(33)，所述支撑腿(33)的底端设有垫板(34)。
说明书
一种具有加速反应功能的污水处理设备
技术领域
本发明涉及污水处理技术领域，具体来说，涉及一种具有加速反应功能的污水处理设备。
背景技术
污水处理是指为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，随着经济的不断发展，人口的增长，特别是我国高速发展的今天，效益创造的同时，也创造出了种种污染，水资源紧缺已经成为制约我国经济发展的限制因素，现有的污水处理设备也越来越多。
但是现有的污水处理设备在对污水进行净化处理的过程中，过滤后的水质不够和催化剂进行充分的反应，从而导致污水净化的效率不高，不利于污水的净化处理。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种具有加速反应功能的污水处理设备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种具有加速反应功能的污水处理设备，包括壳体，所述壳体的顶端一侧边设有入水口，所述壳体的内部设有隔板，所述隔板将所述壳体内部分为过滤室和搅拌室，所述搅拌室的内部上端设有过滤网一，所述过滤网一的下方设有过滤网二，所述过滤网二靠近所述搅拌室的一侧边且位于所述隔板的底端设有过滤板，所述搅拌室的顶端设有固定盘，所述固定盘的顶端一侧边设有支撑柱一，所述固定盘的顶端远离所述支撑柱一的一侧边对称设有支撑柱二，且所述支撑柱一和所述支撑柱二的顶端均固定在所述搅拌室的内部顶端，所述支撑柱一的底端设有转轮，所述转轮的底端设有电机一，所述电机一的内部设有转轴，且所述电机一的所述转轴与所述转轮连接，所述转轴的底端套设有与所述转轴相适配的套筒一，所述套筒一的一侧边设有连接杆一，所述连接杆一远离所述套筒一的一端设有连接杆二，所述支撑柱二的底端均设有连接杆三，所述连接杆三远离所述支撑柱二的一端均设有连接杆四，所述连接杆二和两侧连接杆四之间设有固定板，所述固定板的底端一侧边设有圆柱筒，且所述圆柱筒内部为中空结构，所述圆柱筒的内部中间设有立柱，且所述立柱贯穿所述圆柱筒并延伸至所述圆柱筒的下方，所述立柱的底端一侧边且靠近所述支撑柱一的一侧边设有连接板，所述连接板远离所述立柱的一端设有套筒二，所述套筒二内贯穿设有与所述套筒二相适配的转杆，所述转杆的顶端设有齿轮二，所述齿轮二的一侧边且靠近所述支撑柱二的一侧边设有与所述齿轮二相适配的齿轮一，所述齿轮一的一侧边且靠近所述支撑柱一的一侧边设有电机二，且所述电机二的转动轴与所述齿轮一连接，所述电机二位于所述固定板的底端一侧边且远离所述圆柱筒的一侧边。
进一步的，所述壳体的外部一侧边设有控制按钮，且所述控制按钮与所述电机一和所述电机二均控制连接。
进一步的，所述连接杆一与所述连接杆二之间通过活动栓一活动连接，所述连接杆三与所述连接杆四之间通过活动栓二活动连接。
进一步的，所述连接杆三与所述支撑柱二之间通过活动栓三连接。
进一步的，所述搅拌室的外部一侧边且远离所述过滤室的一侧边设有投料口。
进一步的，所述壳体的底端边角处均设有支撑腿，所述支撑腿的底端设有垫板。
本发明的有益效果：将污水从入水口处引入过滤室，通过过滤网一可以对污水进行初步过滤，通过过滤网二对污水进行二次过滤，二次过滤后的污水通过过滤板流入搅拌室，通过电机一的转动可以带动转轮的转动，进而带动连接杆一转动，通过连接杆一的转动带动连接杆二转动，从而带动固定板随着转动，进而带动转杆可以在固定盘的底端进行转动，通过电机二的转动可以带动齿轮一的转动，进而通过齿轮一的转动带动齿轮二的转动，齿轮二的转动可以带动转动的转动，从而使得转杆在搅拌室内部围绕着转动的同时自身也在转动，从而可以对搅拌室的污水和反应剂进行充分的搅拌混合，更加利于污水处理的效率。
