申请日2018.05.25
公开(公告)日2018.12.11
IPC分类号E03F5/10; E03F5/14; E03F1/00; B01D29/03; B01D29/56; C02F1/00; E01C11/22
摘要
本实用新型公开了一种路面径流污水收集装置，包括与路面边缘相连接的污水收集池，上述污水收集池内设置有格栅板，上述格栅板由两个以上的分格栅板构成，并且两个以上的分格栅板的侧边依次铰接形成锯齿状结构，锯齿状结构的格栅板的两端分别连接在污水收集池相对的侧壁上。实用新型通过污水收集池将路面径流的污水进行收集，避免路面径流污水直接排放流入农田和江河湖泊，从而对人居环境和生态环境造成污染。
翻译权利要求书

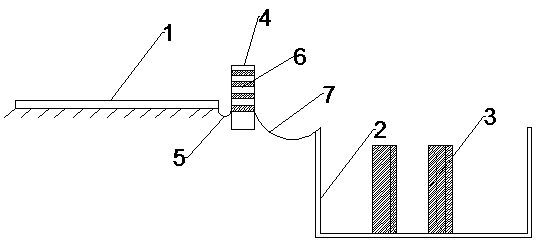

1.一种路面径流污水收集装置，其特征在于：包括与路面(1)边缘相连接的污水收集池(2)，所述污水收集池(2)内设置有格栅板(3)，所述格栅板(3)由两个以上的分格栅板(31)构成，并且两个以上的分格栅板(31)的侧边依次铰接形成锯齿状结构，锯齿状结构的格栅板(3)的两端分别连接在污水收集池(2)相对的侧壁上。
2.根据权利要求1所述的路面径流污水收集装置，其特征在于：所述格栅板(3)有两个以上，两个以上的格栅板(3)中的栅格缝隙依次减小并且靠近路面(1)一端的格栅板(3)的栅格缝隙最大。
3.根据权利要求1所述的路面径流污水收集装置，其特征在于：所述路面(1)的边缘处设置有路沿石(4)，所述路沿石(4)上间隔设置有流水孔(6)，所述流水孔(6)穿透路沿石(4)并与污水收集池(2)相连通。
4.根据权利要求3所述的路面径流污水收集装置，其特征在于：所述路沿石(4)与路面(1)的边缘之间设置有导流凹槽(5)，所述导流凹槽(5)与路沿石(4)的连接端位于所述流水孔(6)的下方。
5.根据权利要求4所述的路面径流污水收集装置，其特征在于：所述路沿石(4)靠近导流凹槽(5)的一侧上覆盖有过滤网，所述过滤网的孔径尺寸大于靠近路面(1)一端的格栅板(3)的栅格缝隙尺寸。
6.根据权利要求3所述的路面径流污水收集装置，其特征在于：所述路沿石(4)远离路面的一侧连接有溢流槽(7)，所述溢流槽(7)的一侧连接在所述路沿石(4)最下侧的流水孔(6)下方，另一侧连接在所述污水收集池(2)的边缘处。
7.根据权利要求6所述的路面径流污水收集装置，其特征在于：所述溢流槽(7)呈弧形状。
说明书
路面径流污水收集装置
技术领域
本实用新型涉及路面径流污水处理领域，具体涉及一种路面径流污水收集装置。
背景技术
降雨导致高速公路路面积水，不仅形成公路路面径流水污染，影响行车安全，且会对沥青路面造成损害。路面径流中，含有公路运营期货物运输过程中在路面上的抛洒物、降落于路面的汽车尾气微粒、滴漏在路面的燃油以及轮胎与地面的磨损物等。路面径流含有相当数量的悬浮颗粒、有机物、营养盐和重金属等污染物，且可生化性较差、水量较大。由于高速公路一般远离市区，范围较广，路面雨水径流往往不经处理直接排入公路周边江河湖泊水体或农田，易引起水质恶化和水生生态系统的破坏并危害人类健康。高速公路路面径流的污染是面源污染的一个重要组成部分，具有区域广泛、治理困难等特点，其中含有一些难以降解的污染物如重金属等可以通过饮用水和食物链等途径进入人体，并在人体内积累，当其达到一定浓度后将对人体产生毒害作用。随着国内公路交通事业的不断发展，跨越对水质要求较高的敏感水体公路越来越多，频繁的交通活动使路面径流污染十分严重，成为影响我国生态安全的重要问题。
实用新型内容
本实用新型的目的在于提供一种路面径流污水收集装置，解决路面雨水径流往往不经处理直接排入公路周边江河湖泊水体或农田，易引起水质恶化和水生生态系统的破坏并危害人类健康的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种路面径流污水收集装置，包括与路面边缘相连接的污水收集池，上述污水收集池内设置有格栅板，上述格栅板由两个以上的分格栅板构成，并且两个以上的分格栅板的侧边依次铰接形成锯齿状结构，锯齿状结构的格栅板的两端分别连接在污水收集池相对的侧壁上。
作为优选，上述格栅板有两个以上，两个以上的格栅板中的栅格缝隙依次减小并且靠近路面一端的格栅板的栅格缝隙最大。
作为优选，上述路面的边缘处设置有路沿石，上述路沿石上间隔设置有流水孔，上述流水孔穿透路沿石并与污水收集池相连通。
作为优选，上述路沿石与路面的边缘之间设置有导流凹槽，上述导流凹槽与路沿石的连接端位于上述流水孔的下方。
作为优选，上述路沿石靠近导流凹槽的一侧上覆盖有过滤网，上述过滤网的孔径尺寸大于靠近路面一端的格栅板的栅格缝隙尺寸。
作为优选，上述路沿石远离路面的一侧连接有溢流槽，上述溢流槽的一侧连接在上述路沿石最下侧的流水孔下方，另一侧连接在上述污水收集池的边缘处。
作为优选，上述溢流槽呈弧形状。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过污水收集池将路面径流的污水进行收集，避免路面径流污水直接排放流入农田和江河湖泊，从而对人居环境和生态环境造成污染，同时污水收集池中的污水通过格栅板过滤掉大型杂质后，还可以通过污水处理净化设备进一步净化处理，经过净化处理后的污水可用于绿化养护用水，能够实现水资源的重复利用。
