申请日2018.05.24
公开(公告)日2018.08.21
IPC分类号C02F3/02; C02F3/20; C02F3/30
摘要
本发明公开了一种方便维修及污水杂质清理的曝气管道安装结构，包括输气系统，所述输气系统包括空气干管、空气支管及空气分支管，所述空气支管上设有接口一和接口二，所述空气分支管上设有接口三，接口三上设有竖直空气管，所述竖直空气管的底端安装有六口转接头，所述六口转接头的前端、后端、左端及右端均安装有第一扩散管，所述六口转接头的底端安装有第二扩散管，所述第一扩散管和第二扩散管上均安装有配合使用的扩散器;所述曝气管道安装结构还包括曝气池，曝气池底部且对应第二扩散管的底部位置设有配合使用的固定杆。本发明设计合理、方便维修及污水杂质清理的曝气管道安装结构，避免了造成人员伤亡，利于更换维修，满足实际使用要求。
翻译权利要求书

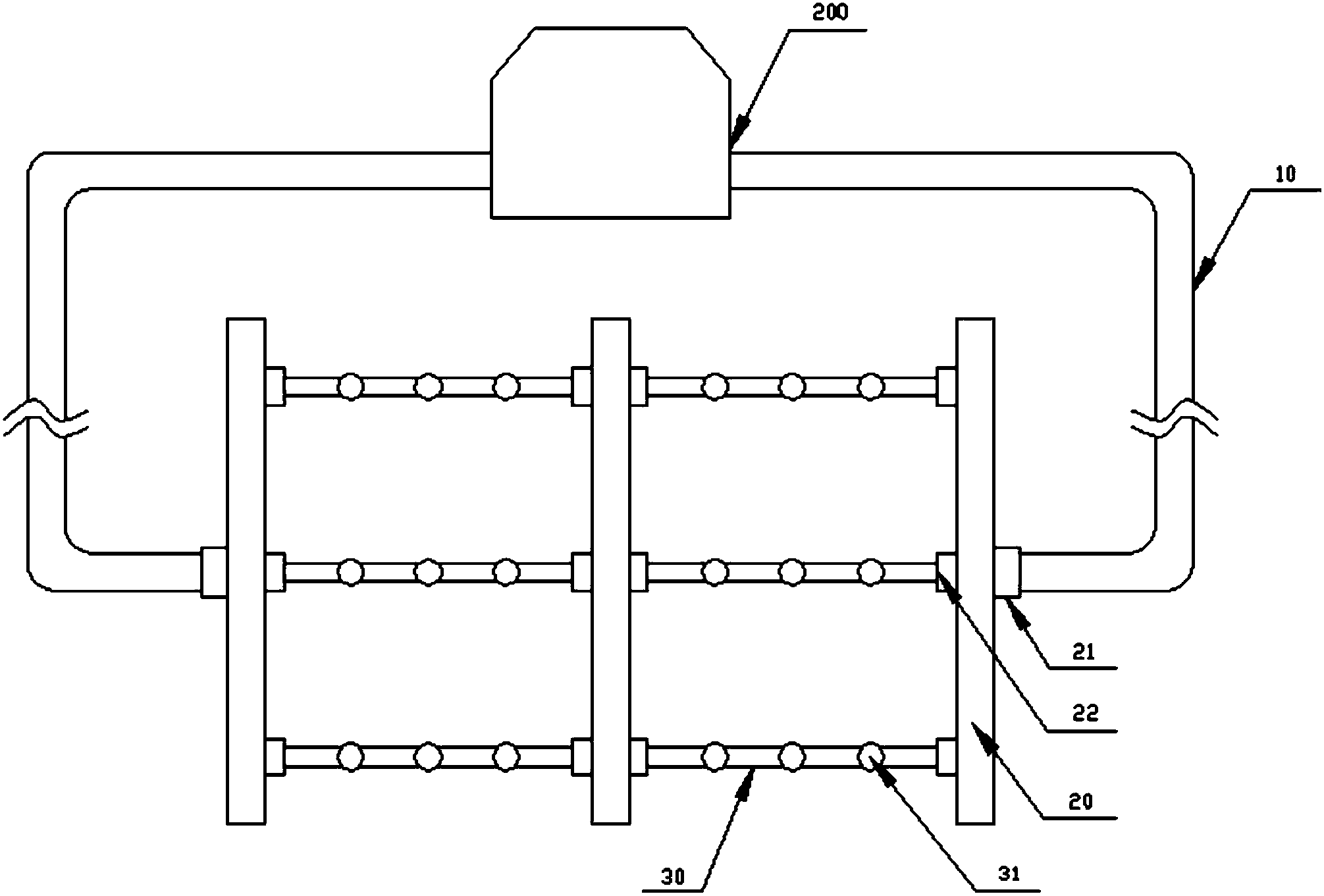

1.一种方便维修及污水杂质清理的曝气管道安装结构，包括：输气系统，其特征在于：所述输气系统包括空气干管(10)、空气支管(20)及空气分支管(30)，所述空气支管(20)上设有配合空气干管(10)使用的接口一(21)、及配合空气分支管(30)使用的接口二(22)，所述空气分支管(30)上等间距设有若干接口三(31)，所述接口三(31)上设有配合使用的竖直空气管(40)，所述竖直空气管(40)的底端安装有六口转接头(50)，所述六口转接头(50)的前端、后端、左端及右端均安装有第一扩散管(60)，所述六口转接头(50)的底端安装有第二扩散管(70)，所述第一扩散管(60)和第二扩散管(70)上均安装有配合使用的扩散器(80);
所述曝气管道安装结构还包括配合安装使用的曝气池(100)，所述曝气池(100)底部且对应第二扩散管(70)底部设有配合使用的固定杆(1)。
2.根据权利要求1所述一种方便维修及污水杂质清理的曝气管道安装结构，其特征在于：所述六口转接头(50)的六个接口均为螺纹接口，所述竖直空气管(40)的底端、第一扩散管(60)及第二扩散管(70)的连接端均设有配合使用的螺纹结构(2)。
3.根据权利要求1所述一种方便维修及污水杂质清理的曝气管道安装结构，其特征在于：所述第一扩散管(60)上的扩散器(80)均设置在第一扩散管(60)的末端，所述第二扩散管(70)上的扩散器(80)均设置在第二扩散管(70)的中端，所述第二扩散管(70)的底端设有配合固定杆(1)使用的中空腔体结构(71)。
4.根据权利要求1所述一种方便维修及污水杂质清理的曝气管道安装结构，其特征在于：所述竖直空气管(40)包括第一竖直空气管(41)、第二竖直空气管(42)及竖直空气细管(43)，所述竖直空气细管(43)设置在第一竖直空气管(41)和第二竖直空气管(42)之间，所述第一竖直空气管(41)、第二竖直空气管(42)及竖直空气细管(43)为一体成型设置，且所述第一竖直空气管(41)侧壁上设有槽口(411)、所述竖直空气细管(43)上设有调节阀(431)。
5.根据权利要求1所述一种方便维修及污水杂质清理的曝气管道安装结构，其特征在于：所述曝气管道安装结构包括与输气系统上空气干管(10)连通的风机房(200)，所述曝气池(100)两端分别设有进水口(101)和出水口(102)，且出水口(102)水平位置高于进水口(101)水平位置。
说明书
一种方便维修及污水杂质清理的曝气管道安装结构
技术领域
本发明涉及一种方便维修及污水杂质清理的曝气管道安装结构，属于曝气池及曝气管道安装结构技术领域。
背景技术
曝气管是一种新型的曝气设施，又称压缩空气曝气。通常在A/O及A2/O工艺、CASS工艺、百乐克工艺及改良氧化沟工艺采用这种曝气方法，其原理为利用鼓风机将空气通过输气管道输送到设在池底的曝气装置中，以气泡形式弥散逸出，在气液界面把氧气溶入水中。曝气装置按其应用工艺不同，其型式主要包括膜片式微孔曝气器和旋混曝气器等，其中膜片式微孔曝气器又分为管式微孔曝气器和盘式微孔曝气器两种。此外，还有一种单孔膜曝气器主要用于曝气生物滤池。传统暴气管道是安装在水池底部，当细菌培养好以后如果发生堵塞和损坏，必须要把池子水清理排空，才能进行维修，而且因为是无水处理，所以池底有毒有害气体很多，经常造成人员伤亡事件，非常不利于维修和清理。为此，针对传统技术存在的问题，需要设计一种新的技术方案给予解决。
发明内容
本发明正是针对现有技术存在的不足，提供一种结构设计合理、方便维修及污水杂质清理的曝气管道安装结构，避免了造成人员伤亡，利于更换维修，满足实际使用要求。
为解决上述问题，本发明所采取的技术方案如下：
一种方便维修及污水杂质清理的曝气管道安装结构，包括输气系统，所述输气系统包括空气干管、空气支管及空气分支管，所述空气支管上设有配合空气干管使用的接口一、及配合空气分支管使用想接口二，所述空气分支管上等间距设有若干接口三，所述接口三上设有配合使用的竖直空气管，所述竖直空气管的底端安装有六口转接头，所述六口转接头的前端、后端、左端及右端均安装有第一扩散管，所述六口转接头的底端安装有第二扩散管，所述第一扩散管和第二扩散管上均安装有配合使用的扩散器;
所述曝气管道安装结构还包括配合安装使用的曝气池，所述曝气池底部且对应第二扩散管的底部位置设有配合使用的固定杆。
作为上述技术方案的改进，所述六口转接头的六个接口均为螺纹接口，所述竖直空气管的底端、第一扩散管及第二扩散管的连接端均设有配合使用的螺纹结构。
作为上述技术方案的改进，所述第一扩散管上的扩散器均设置在第一扩散管的末端，所述第二扩散管上的扩散器均设置在第二扩散管的中端，所述第二扩散管的底端设有配合固定杆使用的中空腔体结构。
作为上述技术方案的改进，所述竖直空气管包括第一竖直空气管、第二竖直空气管及竖直空气细管，所述竖直空气细管设置在第一竖直空气管和第二竖直空气管之间，所述第一竖直空气管、第二竖直空气管及竖直空气细管为一体成型设置，且所述第一竖直空气管侧壁上设有槽口、所述竖直空气细管上设有调节阀。
作为上述技术方案的改进，所述曝气管道安装结构包括与输气系统上空气干管连通的风机房，所述曝气池两端分别设有进水口和出水口，且所述出水口位置高于进水口位置。
本发明与现有技术相比较，本发明的实施效果如下：
本发明改变传统暴气管道安装结构，通过分模设置及模块化结构设计及管理，当发生堵塞和损坏时，只需确定堵塞和损坏的模块然后取上来进行维修或更换即可;避免了传统技术中把池子水清理排空才能进行维修的缺陷，也避免了池底有毒有害气体很多造成人员伤亡事件发生，满足实际使用要求。
此外，本发明管道结构设计便于气体的输送量及气流输送流速的控制。
