申请日2018.05.24
公开(公告)日2018.08.24
IPC分类号B01D29/56; B01D29/33; B01D29/01; C02F9/02
摘要
本发明公开了一种具有多级过滤功能防异味的污水处理设备，包括第一级过滤装置，第一级过滤装置的上端设有除味装置，第一级过滤装置内设有过滤筒，过滤筒的一端设有过滤管，过滤管的一侧设有第二水管，第二水管内部设有中精度过滤网，第二水管的一端设有第二级过滤装置，第二级过滤装置内设有高精度过滤网，第二级过滤装置内设有出水口，出水口的下端设有出水管，除味装置包括箱体，箱体的底部设有进风口，进风口的上端设有风机，风机的一端设有电机，电机的上端设有进风室，进风室的上端设有除臭单元，除臭单元的上端设有除臭腔室，除臭腔室的上端设有融合腔室，箱体的顶部设有出风口。有益效果：结构简单，防止异味，环保实用。
翻译权利要求书

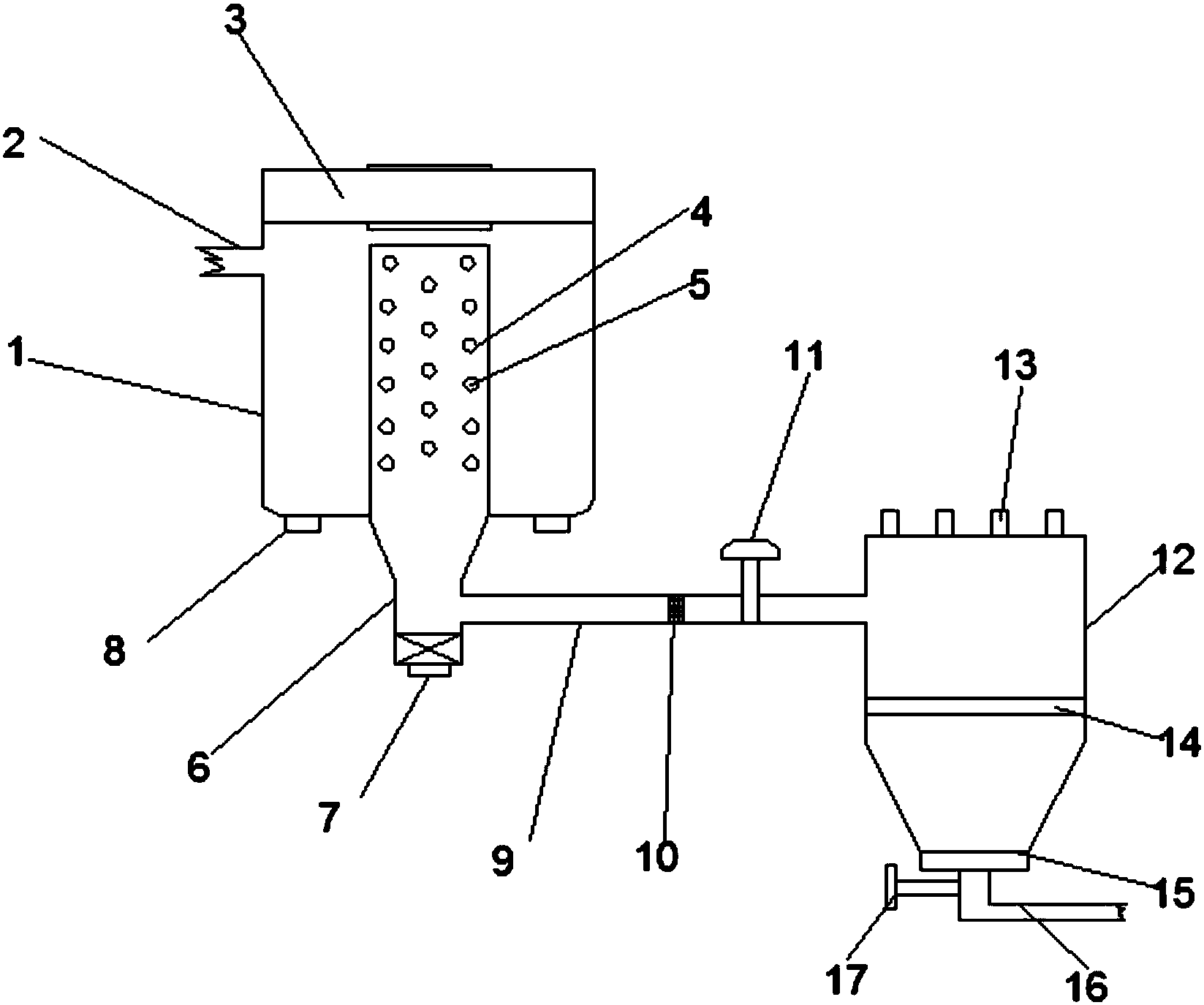

1.一种具有多级过滤功能防异味的污水处理设备，其特征在于，包括第一级过滤装置(1)，所述第一级过滤装置的一侧设有进水管(2)，所述第一级过滤装置的上端设有除味装置(3)，所述第一级过滤装置(1)内设有过滤筒(4)，所述过滤筒(4)上设有若干过滤孔(5)，所述过滤筒(4)贯穿所述第一级过滤装置(1)底部，且所述过滤筒(4)贯穿所述第一级过滤装置(1)的一端设有过滤管(6)，所述过滤管(6)底部设有排污阀(7)，所述第一级过滤装置(1)底部两侧设有若干第一级过滤装置排污口(8)，所述过滤管(6)的一侧设有第二水管(9)，所述第二水管(9)内部设有中精度过滤网(10)，所述第二水管(9)内且位于所述中精度过滤网(10)的一侧设有第一控制阀(11)，所述第二水管(9)远离所述过滤管(6)的一端设有第二级过滤装置(12)，所述第二级过滤装置(12)的顶部设有若干通气孔(13)，所述第二级过滤装置(12)内且位于所述第二水管(9)的下方位置设有高精度过滤网(14)，所述第二级过滤装置(12)内且位于所述高精度过滤网(14)的下方位置设有出水口(15)，所述出水口(15)的下端设有出水管(16)，所述出水管(16)的一侧设有第二控制阀(17)，所述除味装置(3)包括箱体(18)，所述箱体(18)的底部设有进风口(19)，所述进风口(19)的上端设有风机(20)，所述风机(20)远离所述进风口(19)的一端设有电机(21)，所述电机(21)的上端设有进风室(22)，所述进风室(22)的上端设有除臭单元(23)，所述除臭单元(23)的上端设有除臭腔室(24)，所述除臭腔室(24)的上端设有融合腔室(25)，所述箱体(18)的顶部设有与所述融合腔室(25)相连接的出风口(26)。
2.根据权利要求1所述的一种具有多级过滤功能防异味的污水处理设备，其特征在于，所述排污阀(7)为电磁阀，且所述排污阀(7)内设有活性炭。
3.根据权利要求1所述的一种具有多级过滤功能防异味的污水处理设备，其特征在于，所述第一级过滤装置(1)与所述第二级过滤装置(12)均为空腔结构。
4.根据权利要求1所述的一种具有多级过滤功能防异味的污水处理设备，其特征在于，所述第一级过滤装置(1)的底部与所述过滤筒(4)之间设有密封圈。
5.根据权利要求1所述的一种具有多级过滤功能防异味的污水处理设备，其特征在于，所述第一控制阀(11)与所述第二控制阀(17)上均设有防滑圈。
说明书
一种具有多级过滤功能防异味的污水处理设备
技术领域
本发明涉及污水处理设备技术领域，具体来说，涉及一种具有多级过滤功能防异味的污水处理设备。
背景技术
水是万物之源，水对人类是极其重要的物质，生活中会产生很多的污水，随着水资源的匮乏，污水处理显得尤为重要，污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，处理污水需要一套有效且效率高的处理设备，在现有的设备中由于处理设备结构简单，装置简陋很难得到有效的处理，工作效率低，且处理完成的水质到不到要求的标准，在处理的过程中容易产生异味，影响环境，使用起来有一定的局限性。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种具有多级过滤功能防异味的污水处理设备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种具有多级过滤功能防异味的污水处理设备，包括第一级过滤装置，所述第一级过滤装置的一侧设有进水管，所述第一级过滤装置的上端设有除味装置，所述第一级过滤装置内设有过滤筒，所述过滤筒上设有若干过滤孔，所述过滤筒贯穿所述第一级过滤装置底部，且所述过滤筒贯穿所述第一级过滤装置的一端设有过滤管，所述过滤管底部设有排污阀，所述第一级过滤装置底部两侧设有若干第一级过滤装置排污口，所述过滤管的一侧设有第二水管，所述第二水管内部设有中精度过滤网，所述第二水管内且位于所述中精度过滤网的一侧设有第一控制阀，所述第二水管远离所述过滤管的一端设有第二级过滤装置，所述第二级过滤装置的顶部设有若干通气孔，所述第二级过滤装置内且位于所述第二水管的下方位置设有高精度过滤网，所述第二级过滤装置内且位于所述高精度过滤网的下方位置设有出水口，所述出水口的下端设有出水管，所述出水管的一侧设有第二控制阀，所述除味装置包括箱体，所述箱体的底部设有进风口，所述进风口的上端设有风机，所述风机远离所述进风口的一端设有电机，所述电机的上端设有进风室，所述进风室的上端设有除臭单元，所述除臭单元的上端设有除臭腔室，所述除臭腔室的上端设有融合腔室，所述箱体的顶部设有与所述融合腔室相连接的出风口。
进一步的，所述排污阀为电磁阀，且所述排污阀内设有活性炭。
进一步的，所述第一级过滤装置与所述第二级过滤装置均为空腔结构。
进一步的，所述第一级过滤装置的底部与所述过滤筒之间设有密封圈。
进一步的，所述第一控制阀与所述第二控制阀上均设有防滑圈。
本发明的有益效果为：通过第一级过滤装置与第一级过滤装置内部设有的除味装置，可以对第一级过滤装置内的异味进行处理，防止异味，再通过在第一级过滤装置内部设有的过滤筒与过滤孔，处理完成的污水进入第二水管，在通过第二水管内部设有的中精度过滤网进行第二级处理，通过第一控制阀可以对污水处理进行流量控制，通过在第一级过滤装置底部设有的排污阀可以对污水中的异物进行排除，保证污水处理的效率，通过第二级过滤装置内设有的高精度过滤网进行第二级处理，通过分级处理，可以保证污水处理的透彻，保证污水处理的效率与质量，结构简单，使用方便，防止异味，环保实用，保证水资源的循环利用，降低了使用的局限性。
