申请日2018.04.17
公开(公告)日2018.08.24
IPC分类号B01D29/56; B01D29/96; B01D29/94
摘要
本发明公开了一种便于安装清理的污水过滤装置，包括第一安装架、过滤网、第一安装杆、拼接凹槽、第一安装转轴和固定板，所述第一安装架上部和下部均安装有过滤网，所述第一安装杆一侧开设有拼接凹槽，所述第一安装转轴一侧焊接有固定板，本发明结构科学合理，使用安全方便，设置了格栅和过滤网，通过格栅清理污水中的大体积固体废物，过滤网清理污水中的部分小体积固体废物，便于后续的污水处理;设置了第二安装转轴和动力转轴，能有效的通过动力转轴带动第二安装转轴和第一安装架转动，将表面贴覆了过多固体废物的过滤网转动到上部，便于固定废物的清理，同时另一块过滤网能继续起到过滤小体积固体废物的作用。
权利要求书
1.一种便于安装清理的污水过滤装置，包括装置本体(1)、安装底座(2)、安装腔室(3)、第一安装转轴(4)、传动转轴(5)、传动蜗轮(6)、固定孔(7)、固定板(8)、限位安装块(9)、调节弹簧(10)、卡块(11)、固定轴(12)、第一安装杆(13)、拼接凹槽(14)、第二安装杆(15)、拼接凸块(16)、单耳环安装件(17)、蜗杆(18)、第一键槽(19)、安装槽道(20)、格栅(21)、安装凸块(22)、提手(23)、转动槽(24)、动力转轴(25)、第二键槽(26)、第一安装架(27)、第二安装转轴(28)、传动皮带(29)、过滤网(30)、安装槽(31)、第二安装架(32)、挡板(33)、密封圈(34)和纱网袋(35)，其特征在于：所述装置本体(1)底部设置有安装底座(2)，所述安装底座(2)中部开设有安装腔室(3)，所述安装腔室(3)底部开设有固定孔(7)，所述安装腔室(3)内部安装有第一安装转轴(4)，所述第一安装转轴(4)一侧安装有传动转轴(5)，所述第一安装转轴(4)和传动转轴(5)一端均安装有传动蜗轮(6)，所述第一安装转轴(4)对应固定孔(7)的位置处焊接有固定板(8)，所述安装底座(2)上方设置有限位安装块(9)，所述限位安装块(9)内部安装有调节弹簧(10)，所述调节弹簧(10)通过弹簧安装座和卡块(11)固定连接，所述卡块(11)一端安装有固定轴(12)，所述安装底座(2)一侧上方焊接有第一安装杆(13)，所述第一安装杆(13)一侧开设有拼接凹槽(14)，所述安装底座(2)一侧上方焊接有第二安装杆(15)，所述第二安装杆(15)一侧开设有拼接凸块(16)，所述第二安装杆(15)一侧安装有单耳环安装件(17)，所述单耳环安装件(17)中部安装有蜗杆(18)，所述蜗杆(18)顶部开设有第一键槽(19)，所述第一安装杆(13)和第二安装杆(15)同一侧开设有安装槽道(20)，所述第一安装杆(13)一侧安装有格栅(21)，所述格栅(21)对应安装槽道(20)位置处开设有安装凸块(22)，所述格栅(21)上部安装有提手(23)，所述第二安装杆(15)上部一侧开设有转动槽(24)，所述转动槽(24)内部设置有动力转轴(25)，所述动力转轴(25)中部开设有第二键槽(26)，所述第二安装杆(15)和第一安装杆(13)相邻位置安装有第一安装架(27)，所述第一安装架(27)中部开设有第二安装转轴(28)，所述第二安装转轴(28)通过传动皮带(29)和动力转轴(25)固定连接，所述第一安装架(27)上部和下部均安装有过滤网(30)，所述第一安装架(27)两侧均开设有安装槽(31)，所述安装槽(31)一侧安装有第二安装架(32)，所述第二安装架(32)中部设置有挡板(33)，所述第二安装架(32)位于安装槽(31)内部位置安装有密封圈(34)，所述第二安装架(32)和挡板(33)底部安装有纱网袋(35)。
2.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述卡块(11)通过固定轴(12)和限位安装块(9)固定连接。
3.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述格栅(21)为一种不锈钢材质的构件。
4.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述固定板(8)底部贴覆有橡胶片。
5.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述第二安装杆(15)高度为第一安装杆(13)高度的两倍。
6.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述拼接凹槽(14)的内边缘和拼接凸块(16)的外边缘相契合，所述拼接凸块(16)的形状设置为梯形。
7.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述安装槽道(20)内部安装有滚珠。
8.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述第二安装转轴(28)中部安装有密封轴承。
9.根据权利要求1所述的一种便于安装清理的污水过滤装置，其特征在于，所述提手(23)内部开设有防滑纹。
说明书
一种便于安装清理的污水过滤装置
技术领域
本发明涉及一种环境工程技术领域，具体为一种便于安装清理的污水过滤装置。
背景技术
环境工程是环境科学的一个分支，主要研究如何保护和合理利用自然资源，利用科学的手段解决日益严重的环境问题、改善环境质量、促进环境保护与社会发展，主要是研究对废气、废水、固体废物、噪声，以及对造成污染的放射性物质、热、电磁波等的防治技术，在废水处理过程中，通常要利用格栅来进行进水的过滤，阻止大体积的固体废物进入过到废水处理的反应池内部，体积较小的固体废物如砂石等依旧会流入到废水处理的反应池内，目前为了避免砂石等小颗粒物对废水处理的影响，通常会采用沉砂池来使得固体废物沉淀或者采用过滤网进行简单的过滤，但是目前市场上的过滤装置难以直接和格栅配合使用，过滤网在大流量的水流下容易发生过滤网网孔堵塞的情况发生，现有的过滤网安装流程复杂，堵塞后的过滤网难以及时的清理，容易导致废水流量减少，过滤效果降低，同时现有的过滤装置通常采用单个安装，无法满足不同长度进水口安装过滤装置。
发明内容
本发明提供一种便于安装清理的污水过滤装置，可以有效解决上述背景技术中提出目前市场上的过滤装置难以直接和格栅配合使用，过滤网在大流量的水流下容易发生过滤网网孔堵塞的情况发生，现有的过滤网安装流程复杂，堵塞后的过滤网难以及时的清理，容易导致废水流量减少，过滤效果降低，同时现有的过滤装置通常采用单个安装，无法满足不同长度进水口安装过滤装置的问题。

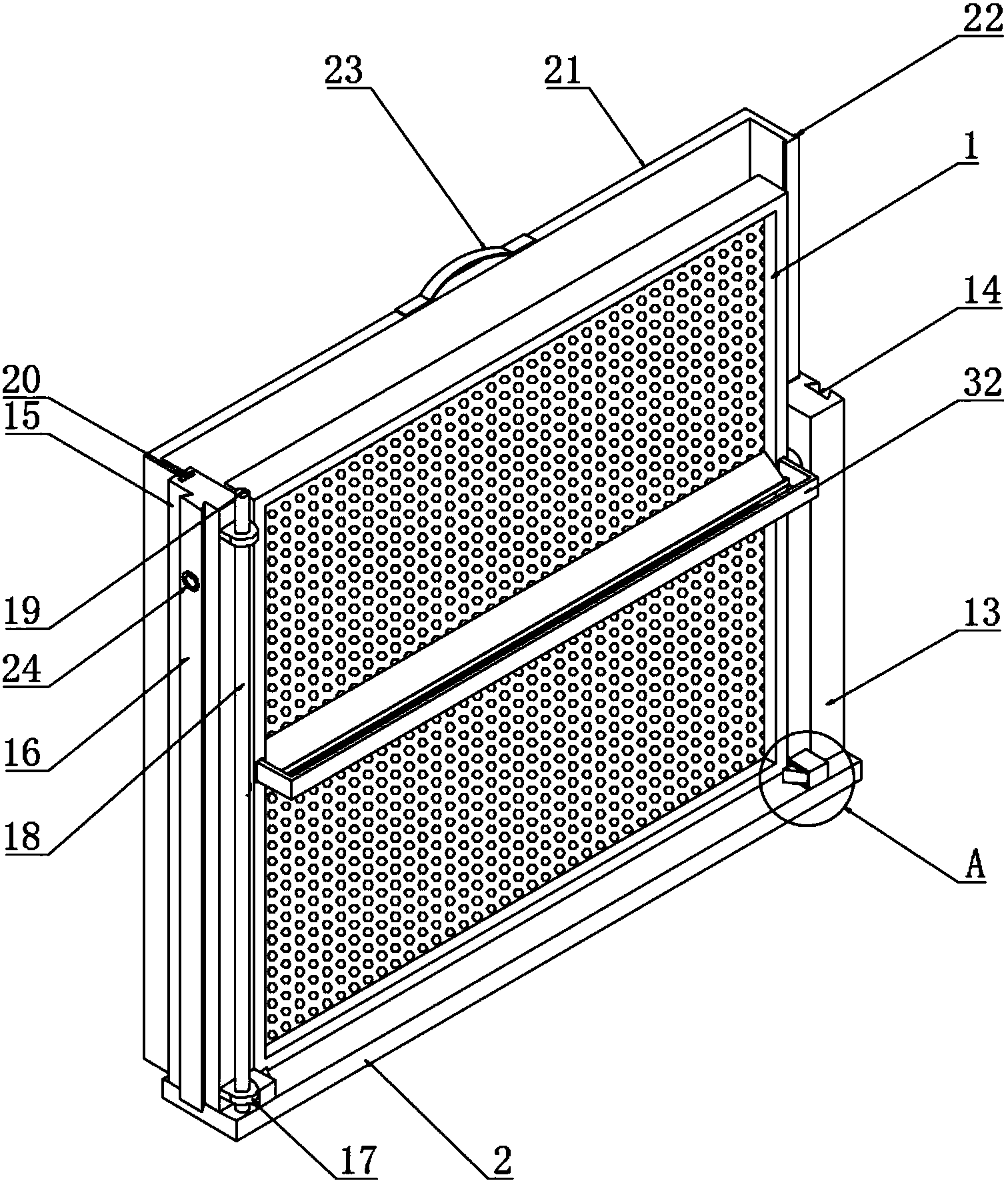

为实现上述目的，本发明提供如下技术方案：一种便于安装清理的污水过滤装置，包括装置本体、安装底座、安装腔室、第一安装转轴、传动转轴、传动蜗轮、固定孔、固定板、限位安装块、调节弹簧、卡块、固定轴、第一安装杆、拼接凹槽、第二安装杆、拼接凸块、单耳环安装件、蜗杆、第一键槽、安装槽道、格栅、安装凸块、提手、转动槽、动力转轴、第二键槽、第一安装架、第二安装转轴、传动皮带、过滤网、安装槽、第二安装架、挡板、密封圈和纱网袋，所述装置本体底部设置有安装底座，所述安装底座中部开设有安装腔室，所述安装腔室底部开设有固定孔，所述安装腔室内部安装有第一安装转轴，所述第一安装转轴一侧安装有传动转轴，所述第一安装转轴和传动转轴一端均安装有传动蜗轮，所述第一安装转轴对应固定孔的位置处焊接有固定板，所述安装底座上方设置有限位安装块，所述限位安装块内部安装有调节弹簧，所述调节弹簧通过弹簧安装座和卡块固定连接，所述卡块一端安装有固定轴，所述安装底座一侧上方焊接有第一安装杆，所述第一安装杆一侧开设有拼接凹槽，所述安装底座一侧上方焊接有第二安装杆，所述第二安装杆一侧开设有拼接凸块，所述第二安装杆一侧安装有单耳环安装件，所述单耳环安装件中部安装有蜗杆，所述蜗杆顶部开设有第一键槽，所述第一安装杆和第二安装杆同一侧开设有安装槽道，所述第一安装杆一侧安装有格栅，所述格栅对应安装槽道位置处开设有安装凸块，所述格栅上部安装有提手，所述第二安装杆上部一侧开设有转动槽，所述转动槽内部设置有动力转轴，所述动力转轴中部开设有第二键槽，所述第二安装杆和第一安装杆相邻位置安装有第一安装架，所述第一安装架中部开设有第二安装转轴，所述第二安装转轴通过传动皮带和动力转轴固定连接，所述第一安装架上部和下部均安装有过滤网，所述第一安装架两侧均开设有安装槽，所述安装槽一侧安装有第二安装架，所述第二安装架中部设置有挡板，所述第二安装架位于安装槽内部位置安装有密封圈，所述第二安装架和挡板底部安装有纱网袋。
优选的，所述卡块通过固定轴和限位安装块固定连接。
优选的，所述格栅为一种不锈钢材质的构件。
优选的，所述固定板底部贴覆有橡胶片。
优选的，所述第二安装杆高度为第一安装杆高度的两倍。
优选的，所述拼接凹槽的内边缘和拼接凸块的外边缘相契合，所述拼接凸块的形状设置为梯形。
优选的，所述安装槽道内部安装有滚珠。
优选的，所述第二安装转轴中部安装有密封轴承。
优选的，所述提手内部开设有防滑纹。
与现有技术相比，本发明的有益效果：设置了格栅和过滤网，通过格栅清理污水中的大体积固体废物，过滤网清理污水中的部分小体积固体废物，便于后续的污水处理;设置了第二安装转轴和动力转轴，能有效的通过动力转轴带动第二安装转轴和第一安装架转动，将表面贴覆了过多固体废物的过滤网转动到上部，便于固定废物的清理，同时另一块过滤网能继续起到过滤小体积固体废物的作用;设置了拼接凸块和拼接凹槽，便于将多个装置本体拼接，便于根据不用长度的水流槽口进行安装拼接，解决了现有过滤装置需要根据水流槽口定制过滤装置的繁琐流程;设置了固定板和第一安装转轴，通过蜗杆的转动，使得第一安装转轴和传动转轴转动，第一安装转轴一侧焊接的固定板在第一安装转轴转动的过程中向伸出，插入到土壤地面或者已经开设好的槽孔，保证装置本体能快速有效的安装，解决了现有过滤装置安装繁琐和安装后不方便拆卸的问题;设置了第二安装架和挡板，通过在第二安装架和挡板底部安装纱网袋，在附着较多小体积固体废物的过滤网翻转到上部时，小体积固体废物沿着挡板滑落到纱网袋内，便于保证过滤网清洁后能再次使用;设置了密封圈，增加第二安装架和安装槽内部的摩擦力，保证第二安装架能有效的稳定的安装到安装槽内部;设置了卡块和调节弹簧，保证第一安装架在工作时不会被水流推动翻转，保证第一安装架和过滤网在过滤过程中的稳定性;设置了安装槽道、安装凸块和提手，便于格栅的安装和更换。设置了第一键槽和第二键槽，便于通过摇动手柄来转动蜗杆和传动转轴，保证蜗杆和传动转轴的稳定转动。
