申请日2018.04.17
公开(公告)日2018.09.04
IPC分类号C02F11/12; C02F1/40; C02F11/06
摘要
本发明公开了一种高效组合法含油污泥清洗系统，包括调质装置、机械分离装置、臭氧辅助清洗装置、油水分离装置、泥水分离装置和清洗水回用装置，其中：调质装置与机械分离装置连接;机械分离装置分别与臭氧辅助清洗装置和油水分离装置连接;臭氧辅助清洗装置与泥水分离装置连接;清洗水回用装置分别与臭氧辅助清洗装置、泥水分离装置和调质装置连接，从而完成组合法含油污泥清洗系统过程。能实现油、泥、水三相分离，降低分离停留时间，分离后水泵入清洗水回用装置系统循环使用、泥进行回收堆放、油进行回收处理，成本低，撬装化，处理效率高，处理周期短，经济资源配置合理，符合可持续发展的要求。
权利要求书
1.一种高效组合法含油污泥清洗系统，其特征在于，包括调质装置(1)、机械分离装置(2)、臭氧辅助清洗装置(3)、油水分离装置(4)、泥水分离装置(5)和清洗水回用装置(6)，其中：
所述调质装置(1)与机械分离装置(2)连接，所述机械分离装置(2)分别与臭氧辅助清洗装置(3)和油水分离装置(5)连接;
所述臭氧辅助清洗装置(3)与泥水分离装置(5)连接，所述清洗水回用装置(6)分别与臭氧辅助清洗装置(3)、泥水分离装置(5)和调质装置(1)连接。

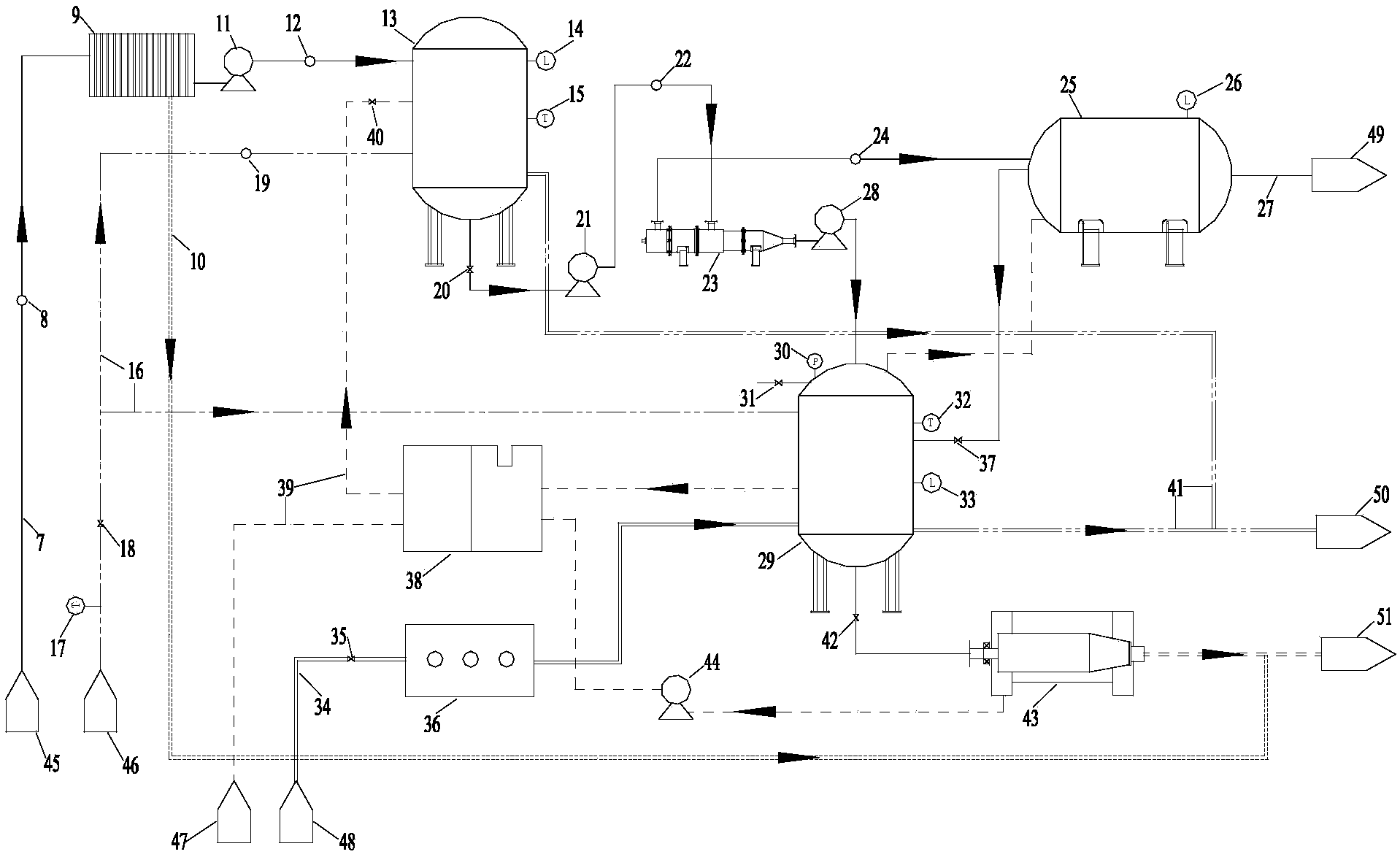

2.根据权利要求1所述的高效组合法含油污泥清洗系统，其特征在于，所述调质装置(1)包括含油污泥输入管路(7)、第一流量计(8)、格栅(9)、单螺杆泵(11)、第二流量计(12)、加热搅拌罐(13)、第一液位计(14)、第一温度计(15)、蒸汽输入管路(16)、第二温度计(17)、第一电阀门(18)、第三流量计(19)、第二电阀门(20)、蒸汽输出管路(41)，其中：
所述含油污泥输入管路(7)通过第一流量计(8)与格栅(9)连接;
所述格栅(9)通过含油污泥输入管路(7)与含油污泥输入口(45)连接;
所述格栅(9)通过泥沙输出管路(10)与泥沙处理装置(51)连接;
所述格栅(9)通过单螺杆泵(11)与加热搅拌罐(13)连接;
所述第二温度计(17)、第一电阀门(18)和第三流量计(19)分别设在蒸汽输入管路(16)上;
所述加热搅拌罐(13)设有第一液位计(14)和第一温度计(15);
所述加热搅拌罐(13)通过蒸汽输入管路(16)与蒸汽输入口(46)连接;
所述加热搅拌罐(13)通过第三电阀门(20)与管道泵(21)连接;
所述加热搅拌罐(14)通过蒸汽输出管路(41)与蒸汽处理装置(50)连接。
3.根据权利要求1或2所述的高效组合法含油污泥清洗系统，其特征在于，所述机械分离装置(2)包括第一管道泵(21)、第四流量计(22)、复合式水力旋流器(23)、第二管道泵(28)，其中：
所述第一管道泵(21)通过第四流量计(22)与复合式水力旋流器(23)连接;
所述复合式水力旋流器(23)通过第二管道泵(28)与气浮清洗装置(3)连接;
所述复合式水力旋流器(23)与油水分离装置(5)连接。
4.根据权利要求1或2所述的高效组合法含油污泥清洗系统，其特征在于，所述气浮清洗装置(3)包括气浮清洗罐(29)、压力表(30)、泄气阀(31)、第三温度计(32)、第二液位计(33)、氧气管路(34)、第三电阀门(35)、臭氧发生器(36)、第四电阀门(37)、蒸汽输出管路(41)、第六电阀门(42)，其中：
所述臭氧辅助清洗罐(29)设有压力表(30)、泄气阀(31)、第三温度计(32)、第二液位计(33);
所述臭氧发生器(36)通过氧气管路(34)与气浮清洗罐(29)连接;
所述第三电阀门(35)设在氧气管路(34)上;
所述臭氧辅助清洗罐(29)与蒸汽输入管路(16)连接;
所述臭氧辅助清洗罐(29)通过第四电阀门(37)与油水分离装置(4)连接;
所述臭氧辅助清洗罐(29)通过清洗水管路(39)与清洗水回用装置(6)连接;
所述臭氧辅助清洗罐(29)通过蒸汽输出管路(41)与蒸汽处理装置(50)连接;
所述臭氧辅助清洗罐(29)通过第六电阀门(42)与泥水分离装置(5)连接。
5.根据权利要求1或2所述的高效组合法含油污泥清洗系统，其特征在于，所述油水分离装置(4)包括所述卧式储罐(25)、第三液位计(26)、输油管路(27)、原油回收装置(49)，其中：
所述卧式储罐(25)通过输油管路(27)与原油回收装置(49)连接;
所述卧式储罐(25)设有第三液位计(26);
所述卧式储罐(25)通过清洗水管路(39)与气浮清洗罐(29)连接。
6.根据权利要求1或2所述的高效组合法含油污泥清洗系统，其特征在于，所述泥水分离装置(5)包括所述离心脱水机(43)、提升泵(44)、泥沙输出管路(10)、泥沙处理装置(51)，其中：
所述离心脱水机(43)通过泥沙输出管路(10)与泥沙处理装置(51)连接;
所述离心脱水机(43)通过提升泵(44)与回用水箱连接;
所述离心脱水机(43)通过自来水管路(39)与自来水回用装置(6)连接。
7.根据权利要求1或2所述的高效组合法含油污泥清洗系统，其特征在于，所述清洗水回用装置(6)包括回用水箱(38)、清洗水管路(39)、第五电阀门(40)，其中：
所述回用水箱(38)上设有投药孔;
所述回用水箱(38)通过清洗水管路(39)输入自来水;
所述回用水箱(38)通过第五电阀门(40)与加热搅拌罐(13)连接。
说明书
一种高效组合法含油污泥清洗系统
技术领域
本发明涉及一种含油污泥的处理技术，尤其涉及一种含油污泥清洗的高效组合法含油污泥清洗系统。
背景技术
石油工业中产生的油泥的有效处置已经受到越来越多的关注，油田油泥已被国家列为危险固体废弃物(HW08)。目前研究表明在石油开采、集输和炼制过程中都会产生大量的油泥。含油污泥通常具有含油量高、粘度大、颗粒细、难脱水等特点，并且其中有一定量的病原体、重金属以及放射性核素等难以降解有毒有害物质，具有致癌、致畸、致突变等作用。如果不及时处理，不仅对生态环境有很大危害，造成资源量费，存在安全隐患，而且会严重危及到人类生命健康。
现有技术中，含油污泥的处理技术主要有物理法和化学法两种，其中调质-机械脱水法、化学清洗法、生物反应器法、超声波法等单一处理方法在含油污泥处理过程中存在处理周期长，药剂选择性高、成本高，清洗水需脱盐、絮凝沉淀后才能回用等问题。部分国外企业使用综合利用法处理含油污泥，虽然提高了处理效果，但同时增加了处理单元和处理设备，加大处理成本，过程复杂不易控制。
发明内容
基于现有技术所存在的问题，本发明的目的是提供一种成本低、撬装化、处理效率高、处理周期短的高效组合法含油污泥清洗系统。
本发明的目的是通过以下技术方案实现的：
本发明的高效组合法含油污泥清洗系统，包括调质装置、机械分离装置、臭氧辅助清洗装置、油水分离装置、泥水分离装置和清洗水回用装置，其中：
所述调质装置与机械分离装置连接，所述机械分离装置分别与臭氧辅助清洗装置和油水分离装置连接;
所述臭氧辅助清洗装置与泥水分离装置连接，所述清洗水回用装置分别与臭氧辅助清洗装置、泥水分离装置和调质装置连接。
由上述本发明提供的技术方案可以看出，本发明实施例提供的含油污泥清洗系统，通过设置机械分离装置、臭氧辅助清洗装置与油水分离装置、泥水分离装置、清洗水回用装置配合，能实现油、泥、水三相分离，降低分离停留时间，分离后水泵入清洗水回用装置系统循环使用、泥进行回收堆放、油进行回收处理，该系统成本低，撬装化，处理效率高，处理周期短，经济资源配置合理，实现废物资源化，符合可持续发展的要求。
