申请日2007.04.17
公开(公告)日2008.03.19
IPC分类号C02F1/58; C02F103/44
摘要

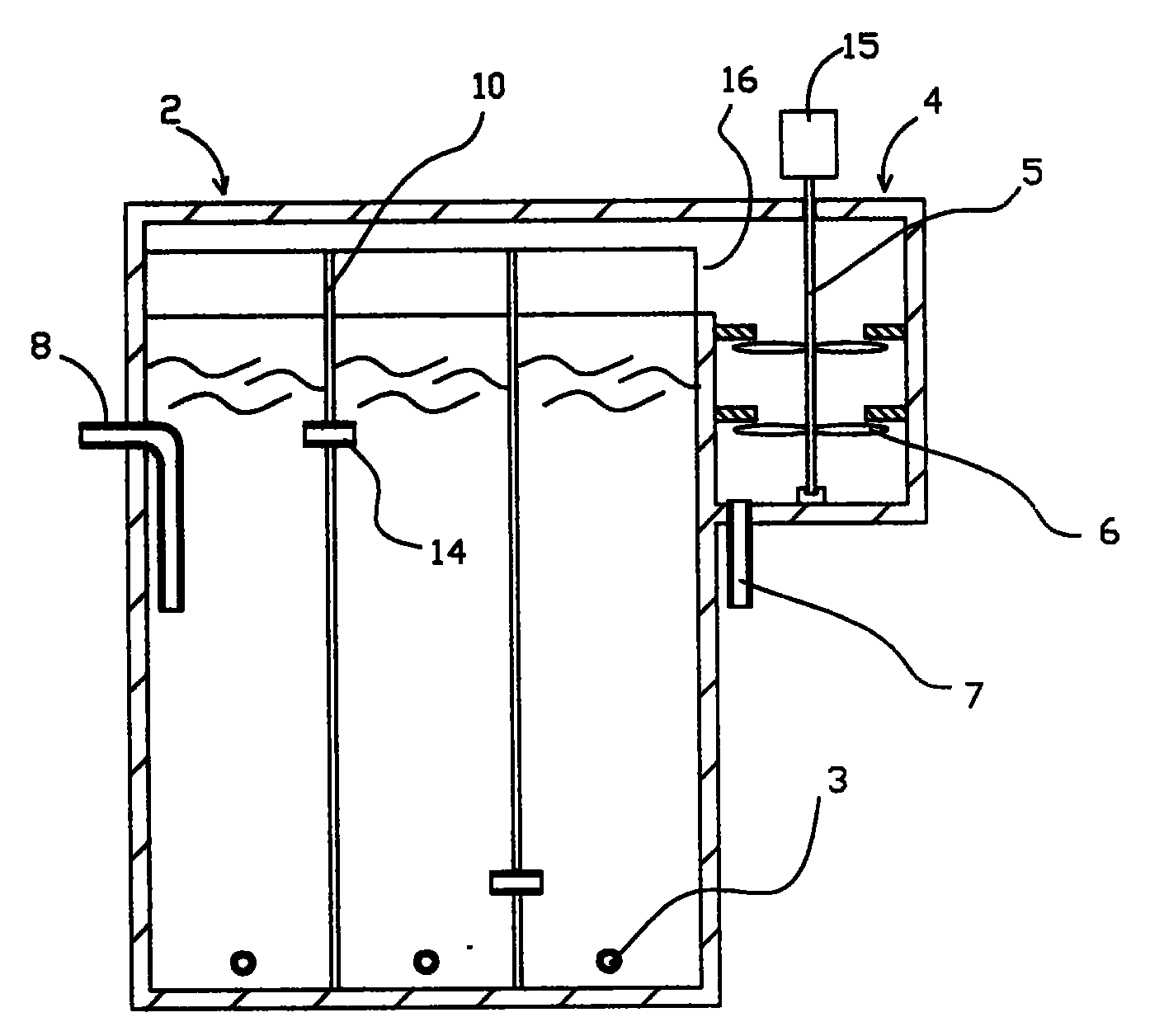

一种洗车废水洗涤剂去除装置，由有进、出水口的曝气箱(2)和消泡器(4)组成，曝气箱矩形内腔前板内壁上部有一向上倾斜的横板(11)伸出，其上沿与后板、顶板之间留有空隙，横板与前板构成泡沫通道(12)，通道一端为泡沫出口(16)，曝气箱内下腔以纵隔板(10)分隔为至少两格，纵隔板中间有连通孔(14)连通各格，曝气箱内下腔以纵隔板(10)分隔为至少两格，纵隔板中间有连通孔(14)连通各格。底部有曝气鼓泡头(3);消泡器进口接曝气箱出泡口，出口排水管(7)处在底部，顶上装有电机(15)，伸进消泡器内腔的电机轴(5)上装有至少一个切泡叶片(6)。本新型能够高效地去除洗车废水中的洗涤剂，设备小，运行费用低、无需加药实现洗涤剂的去除，效率为80～95%。
権利要求書
1.一种洗车废水洗涤剂处理装置，其特征是：由曝气箱(2)和消泡 器(4)组成，曝气箱有进水口(1)、出水管(8)，曝气箱内腔侧 板上部开有孔为泡沫出口(16)，底部安装有由鼓风机供气的曝气 鼓泡头(3);消泡器为有进出口的封闭结构，上部的进口接曝气箱 出泡口，出口排水管(7)处在底部，消泡器上装有电机(15)，伸 进消泡器内腔的电机轴(5)上装有至少一个切泡叶片(6)。
2.根据权利要求1所述的洗车废水洗涤剂处理装置，其特征是：所述 的曝气箱有矩形内腔，前板内壁上部有一向上倾斜的横板(11)伸 出，横板的上沿与曝气箱内腔的后板、顶板之间留有空隙，将曝气 箱内腔分隔为从横板上沿一侧连通的上、下两腔，横板与曝气箱前 板构成一泡沫通道(12)，通道一端的曝气箱内腔侧板的开孔为泡 沫出口(16)。
3.根据权利要求2所述的洗车废水洗涤剂处理装置，其特征是：所述 的曝气箱内下腔以纵隔板(10)分隔为至少两格，纵隔板中间有连 通孔(14)连通各格。
说明书
洗车废水洗涤剂去除装置
技术领域
本实用新型属于废水处理技术，特别涉及一种洗车废水洗涤剂去除装置。
背景技术
随着社会经济的发展，人们生活水平的提高，单位和家庭拥有的汽车数量也越来越 多，这势必要消耗大量的洗车水，对于城市而言，则更加剧了水资源短缺的矛盾。此外， 由于许多城市对洗车行业的管理还欠规范，洗车水的随意排放造成污水横流，严重影响 市容和市民的生活环境。洗车水中含有油类、有机物、阴离子合成洗涤剂等大量污染物 质，如不经处理就直接排放，势必对水体造成污染。
洗车行业浪费了大量宝贵的水资源，而目前推行的所谓“无水洗车”的洗车效果又 不能令车主满意。所以只能控制洗车用水水量。洗车废水的循环利用是最好的解决方法， 废水经过处理后能够达到《生活杂用水水质标准》(CJ/T48-1999)。处理后的水循环使 用可以节约大量的宝贵水资源，缓解供水压力，减轻洗车废水任意排放对环境造成的污 染;对洗车点来说，也是降低运营成本的有效手段。
洗涤剂是洗车废水中的主要污染物，现有的洗车废水处理装置对洗涤剂一般采用加 药混凝沉淀或膜过滤法处理，设备较大运行成本较高且去除效率低。
实用新型内容
本实用新型的目的，就是提供一种结构紧凑小巧、无需加药运行费用低，且去除效 率高的洗车废水洗涤剂处理装置。
为实现上述发明目的，本实用新型的洗车废水洗涤剂处理装置，由曝气箱和消泡器 组成，曝气箱有进、出水口，矩形的曝气箱内腔的前板内壁上部有一向上倾斜的横板伸 出，横板的上沿与曝气箱内腔的后板、顶板之间留有空隙，将曝气箱内腔分隔为从横板 上沿一侧连通的上、下两腔，横板与曝气箱前板构成一泡沫通道，通道一端的曝气箱内 腔侧板开有孔为泡沫出口;曝气箱内下腔以纵隔板分隔为至少两格，纵隔板中间有孔连 通各格;各格底部安装有由鼓风机集中供气的曝气头;所述的消泡器为有进出口的封闭 结构，上部的进口接曝气箱出泡口，出口处在底部，消泡器装有电机，伸进消泡器内腔 的电机轴上装有至少一个的切泡叶片。
本新型的工作过程原理：含洗涤剂的洗车废水进入在曝气箱内，利用洗涤剂易于发 泡、改变液体表面张力的性能，由鼓风机集中供气的曝气头对洗车废水进行曝气，通过 气液传质使洗涤剂进入气相并形成泡沫，泡沫从液面溢出，经泡沫通道进入消泡器，消 泡器中高速旋转的叶片对泡沫产生切割和撞击作用，使大部分泡沫破裂成液体，另一部 分泡沫随叶片高速旋转，泡沫因旋转产生的强大离心力而被甩出，撞击到消泡器侧壁， 从而使气泡破碎，分离出的液体从消泡器底端的排出口排出，从而实现洗车废水洗涤剂 的高效去除。
本实用新型的有益效果是：能够高效地去除洗车废水中的洗涤剂，设备小，运行费 用低、无需加药实现洗涤剂的去除，效率为80～95%。
