申请日2007.04.13
公开(公告)日2008.10.15
IPC分类号D21C11/00; C02F103/28; C02F1/52; D21F5/00
摘要
再生包装纸生产废水循环利用的造纸方法，包括制浆、上网和烘干工序，将制浆、洗网、洗毯中的生产废水集中起来，让其流入过滤池，在过滤池的废水入口处，安有浆泵，将废水抽出用于制浆，从过滤池末端将废水用泵抽到过滤沉淀槽，过滤沉淀后进入清水池，然后从清水池中取水用于制浆、洗网、洗毯;本发明将生产中的废水集中起来，动态处理，本发明的优点首先是水的循环利用，节约用水，不污染环境，其次提高了产纸率，没有任何造纸纤维的流失，本系统设施简单，过滤介质为煤碴，运行成本低，适于小型、分散的再生包装纸的生产。
権利要求書
1、再生包装纸生产废水循环利用的造纸方法，包括制浆、上网和烘 干工序，其特征在于，将制浆、洗网、洗毯中的生产废水集中起来，让其 流入过滤池，在过滤池的废水入口处，安有浆泵，将废水抽出用于制浆， 从过滤池末端将废水用泵抽到过滤沉淀槽，过滤沉淀后进入清水池，然后 从清水池中取水用于制浆、洗网、洗毯;过滤池为砖砌长方形，内砌有若 干道横向和纵向的隔墙，隔墙和过滤池壁之间安装有过滤门，在清水池内 安有清水泵。
2、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，过滤门的12条棱边为型钢焊制，门的两面铺有钢网，网孔直 径4-12mm，钢网内充填有煤碴，煤碴粒度5-20mm。
3、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，在清水池上沿，装有过滤沉淀槽。
4、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，过滤沉淀槽分为上、下两层，上层为过滤层，过滤层下部为 混凝土隔板，混凝土隔板中均匀、间隔布置有条形孔，隔板上铺有尼龙网， 网孔8～12目，尼龙网上铺煤碴，厚度10-15cm，煤碴粒度5-10mm， 过滤层下部为沉淀槽，沉淀槽内装有齿形阻流板。
5、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，在上网工序中，纸机的圆网孔径为90-110目。
6、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，在烘干工序中，毛毯下面安有2-3个吸水管，吸水管上部有 一条纵向的缝隙，缝宽0.2-1.0mm，吸水管与真空泵相连。
7、根据权利要求1所述的再生包装纸生产废水循环利用的造纸方法， 其特征在于，过滤池、过滤沉淀槽和清水池均为露天布置。
说明书
再生包装纸生产废水循环利用的造纸方法
技术领域
本发明涉及造纸工艺，即再生包装纸生产废水循环利用的造纸方法。
背景技术
利用人们生活中废弃的纸箱、书籍、报纸等加工包装纸、瓦楞纸、鞭 炮用纸是造纸行业中的一个重要内容，产品有较高的抗压、抗拉强度，生 产中不用添加任何化工原料，其工艺是制桨、上网、烘干，在制浆、洗网、 洗毯的过程中，不可避免的产生了大量的废水，传统的工艺是将废水不加 处理排到厂外，由于废水中含有大量细小的纸纤维，往往造成环境的污染 和纸纤维的浪费。
发明内容
为了克服目前再生包装纸生产废水污染环境和纸纤维浪费的问题，本 发明提出一种废水循环利用、不将其排出厂外的造纸方法。

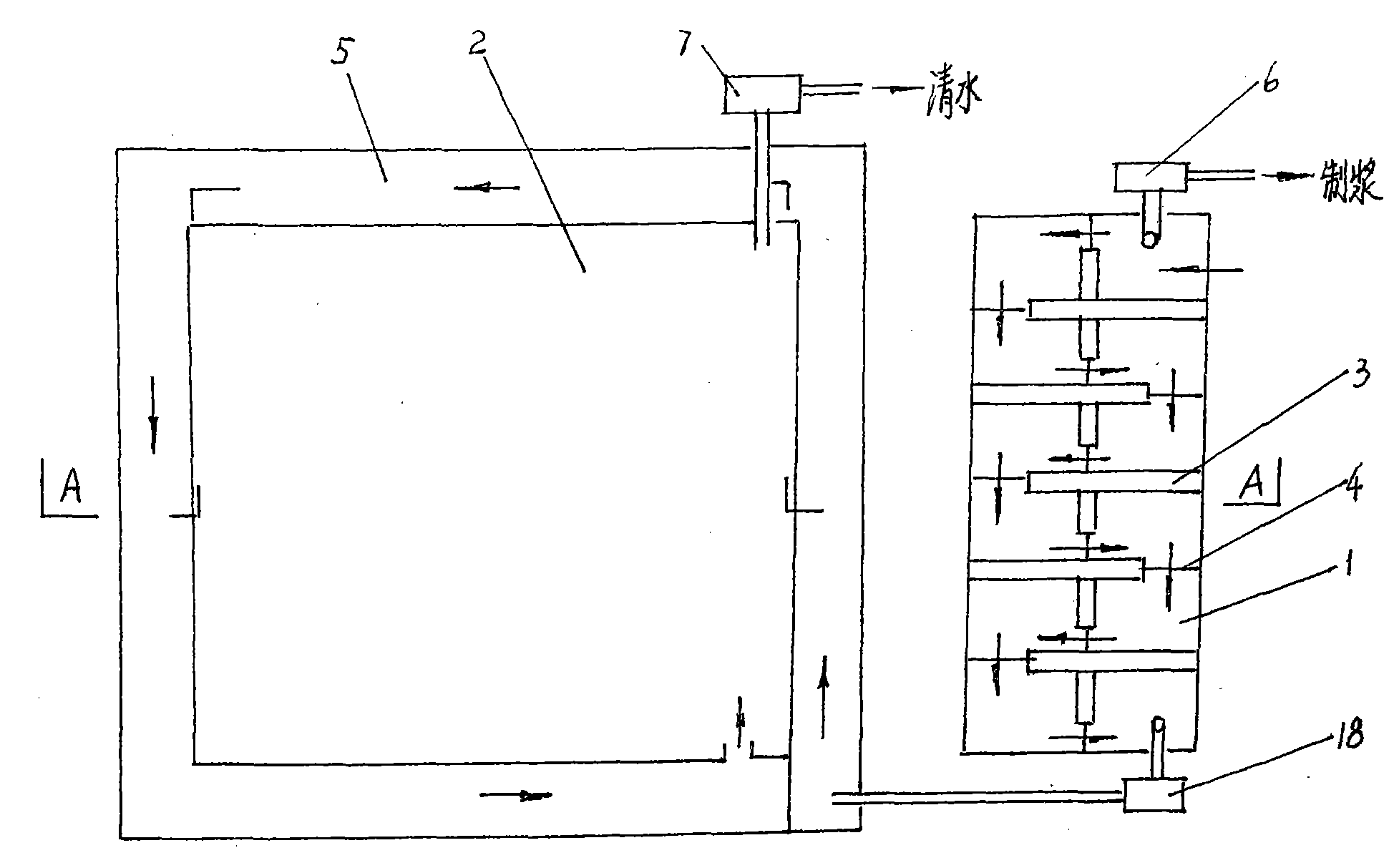

这种再生包装纸生产废水循环利用的造纸方法，包括制浆、上网和烘 干工序，其特征在于，将制浆、洗网、洗毯中的生产废水集中起来，让其 流入过滤池，在过滤池的废水入口处，安有浆泵，将废水抽出用于制浆， 从过滤池末端将废水用泵抽到过滤沉淀槽，过滤沉淀后进入清水池，然后 从清水池中取水用于制浆、洗网、洗毯;过滤池为砖砌长方形，内砌有若 干道横向和纵向的隔墙，隔墙和过滤池壁之间安装有过滤门，在清水池内 安有清水泵。
过滤门的12条棱边为型钢焊制，门的两面铺有钢网，网孔直径4- 12mm，钢网内充填有煤碴，煤碴粒度5-20mm。
在清水池上沿，装有过滤沉淀槽。
过滤沉淀槽分为上、下两层，上层为过滤层，过滤层下部为混凝土隔 板，混凝土隔板中均匀、间隔布置有条形孔，隔板上铺有尼龙网，网孔8～ 12目，尼龙网上铺煤碴，厚度10-15cm，煤碴粒度5-10mm，过滤层下 部为沉淀槽，沉淀槽内装有齿形阻流板。
在上网工序中，纸机的圆网孔径为90-110目，孔径比一般圆网孔径 70目要小，减少了细小的纸纤维的流失。
在烘干工序中，毛毯下面安有2-3个吸水管，吸水管上部有一条纵 向的缝隙，缝宽0.2-1.0mm，吸水管与真空泵相连。由真空泵将毛毯和纸 内的水份吸出，以保证纸机的正常运行，避免了传统的压辊压干时，将许 多细纤维压入毛毯中。
过滤池、过滤沉淀槽和清水池均为露天布置，不用加盖。
本发明将生产中的废水集中起来，动态处理，先进入过滤池，池中的 废水可用于制浆，再经过过滤沉淀槽的过滤、沉淀，得到清水，用于洗网、 洗毯，由于循环利用，水中的细纤维增多，因此在圆网上，将网孔加密了， 在毛毯下部把压辊改为吸水管负压吸水，本发明的优点首先是水的循环利 用，节约用水，不污染环境，其次提高了产纸率，没有任何造纸纤维的流 失，本系统设施简单，过滤介质为煤碴，可就地取材，更换处理用过的煤 碴也比较容易，生产中不需要蒸煮、洗涤、漂白、筛选，运行成本低，适 于小型、分散的再生包装纸的生产。
