申请日2007.04.17
公开(公告)日2008.04.23
IPC分类号B28B3/20
摘要
本实用新型涉及一种污泥和垃圾混合固化装置，包括搅拌罐，入料口，出料口，其特征在于：搅拌罐内立有若干搅拌轴，搅拌轴上固定有若干搅拌臂，每个搅拌臂前端装有至少一个搅拌叶片，每个搅拌臂后端装有与搅拌叶片数目相同的侧叶片。本实用新型可以将污泥和垃圾转化为固体，不但减少了垃圾处理的费用，降低了环保成本，还生产出各种建材，如砖、瓦、板等，还可以获得经济利益。
権利要求書
1.一种污泥和垃圾混合固化装置，包括搅拌罐，入料口，出料口，其特征在于： 搅拌罐内立有若干搅拌轴，搅拌轴上固定有若干搅拌臂，搅拌臂前端装有至 少一个搅拌叶片，搅拌臂后端装有与搅拌叶片数目相同的侧叶片。
2.按权利要求1所述的一种污泥和垃圾混合固化装置，其特征在于：搅拌轴的 数目为两个。
3.按权利要求1所述的一种污泥和垃圾混合固化装置，其特征在于：搅拌臂的 数目为四个或四个以上。
4.按权利要求2或3所述的一种污泥和垃圾混合固化装置，其特征在于：在搅拌 轴同一横截面上的搅拌臂彼此错开。
5.按权利要求1所述的一种污泥和垃圾混合固化装置，其特征在于：搅拌叶片 为扇圆形或椭圆形。
6.按权利要求1或5所述的一种污泥和垃圾混合固化装置，其特征在于：搅拌叶 片与水平面有45度的倾角。
7.按权利要求6所述的一种污泥和垃圾混合固化装置，其特征在于：搅拌叶片 倾斜方向一致。
8.按权利要求1所述的一种污泥和垃圾混合固化装置，其特征在于：侧叶片为 直角梯形，侧叶片的边缘为弧线。
9.按权利要求1所述的一种污泥和垃圾混合固化装置，其特征在于：出料口外 有出料管道。
10.按权利要求9所述的一种污泥和垃圾混合固化装置，其特征在于：出料管道 为喇叭形。
说明书
一种污泥和垃圾混合固化装置
技术领域
本实用新型涉及一种污泥和垃圾混合固化装置。
背景技术
我国是人口大国，每天都会产生大量的工业垃圾和生活垃圾。目前全国各 地都在进行大规模的基础设施建设，工程中会有大量的脏土污泥有待处理。现 有技术中对污泥和垃圾的处理过程复杂，成本较高。
发明内容

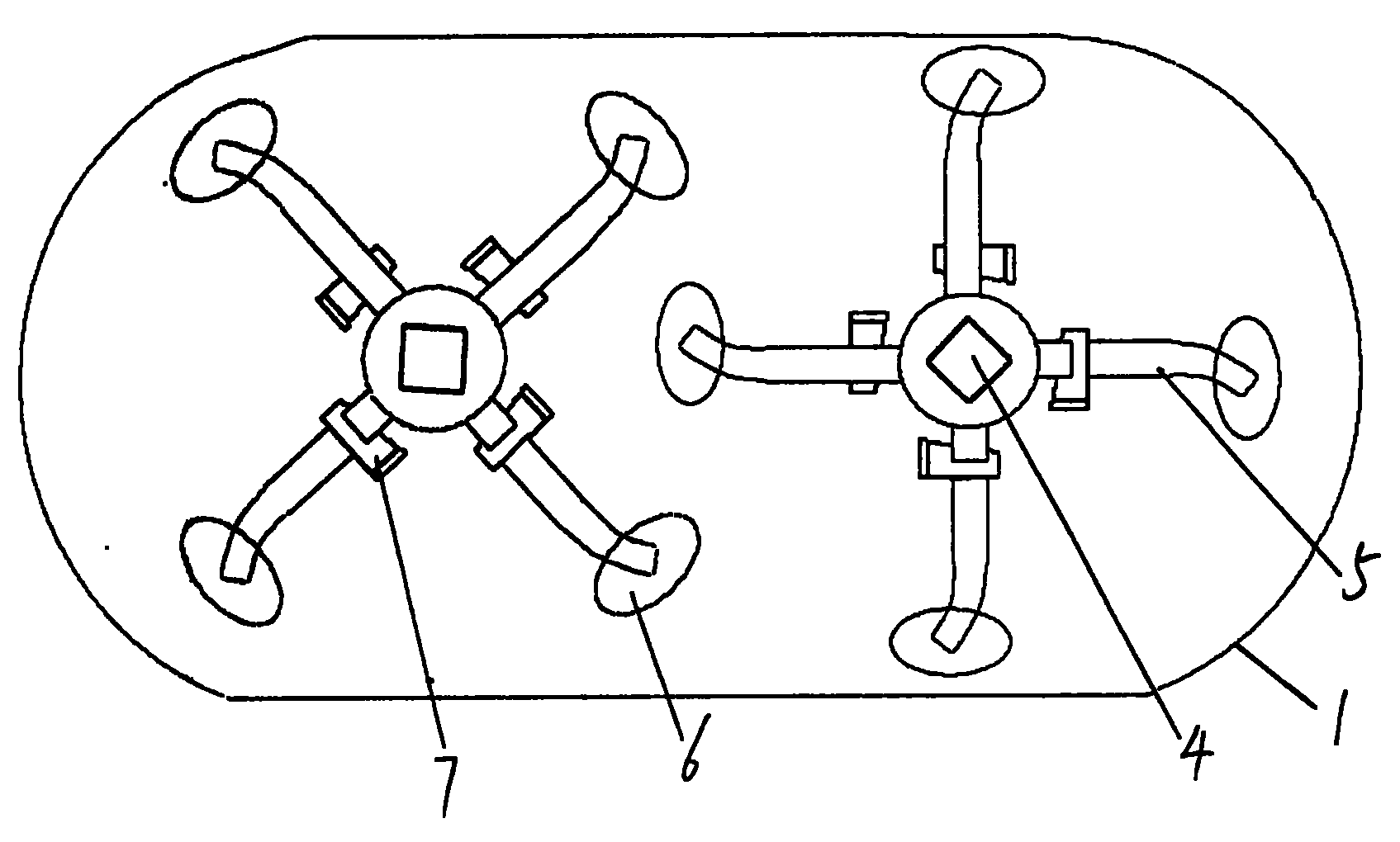

本实用新型的目的是解决现有技术中污泥和垃圾处理过程复杂、成本高的 问题，提供一种污泥和垃圾混合固化装置。本实用新型涉及一种污泥和垃圾混 合固化装置，包括搅拌罐，入料口，出料口，其特征在于：搅拌罐内立有若干 搅拌轴，搅拌轴上固定有若干搅拌臂，搅拌臂前端装有至少一个搅拌叶片，搅 拌臂后端装有与搅拌叶片数目相同的侧叶片。搅拌轴的数目为两个，搅拌臂的 数目为四个或四个以上，在搅拌轴同一横截面上的搅拌臂彼此错开。搅拌叶片 与水平面有45度的倾角，而且搅拌叶片倾斜方向一致。搅拌叶片为扇圆形或椭 圆形，侧叶片为直角梯形，侧叶片的边缘为弧线。出料口外有出料管道，出料管 道为喇叭形。本实用新型可以将污泥和垃圾转化为固体，不但减少了垃圾处理 的费用，降低了环保成本，还可以生产出各种建材，如砖、瓦、板等，能获得 经济利益。
