申请日2007.04.11
公开(公告)日2007.10.10
IPC分类号C02F103/04; C02F1/44
摘要
本发明公开了一种家用无废水排放反渗透纯水机，它包括进水阀门、浓缩水排出阀门、纯水饮用阀门、水预处理装置、反渗透膜及膜壳、纯水储水桶及以上装置相互连接管道，所述进水阀门可在反渗透膜及壳进水口之前导管的任一部位;所述浓缩水排出阀门连接于反渗透膜壳浓缩水出口;所述纯水饮用阀门与反渗透膜壳、纯水出口、储水桶由导管连接，所述预滤装置由N个滤芯及外壳组成由导管连接。本发明结构简单、实用、使用方便，可用于家庭使用纯净水的制造。
権利要求書

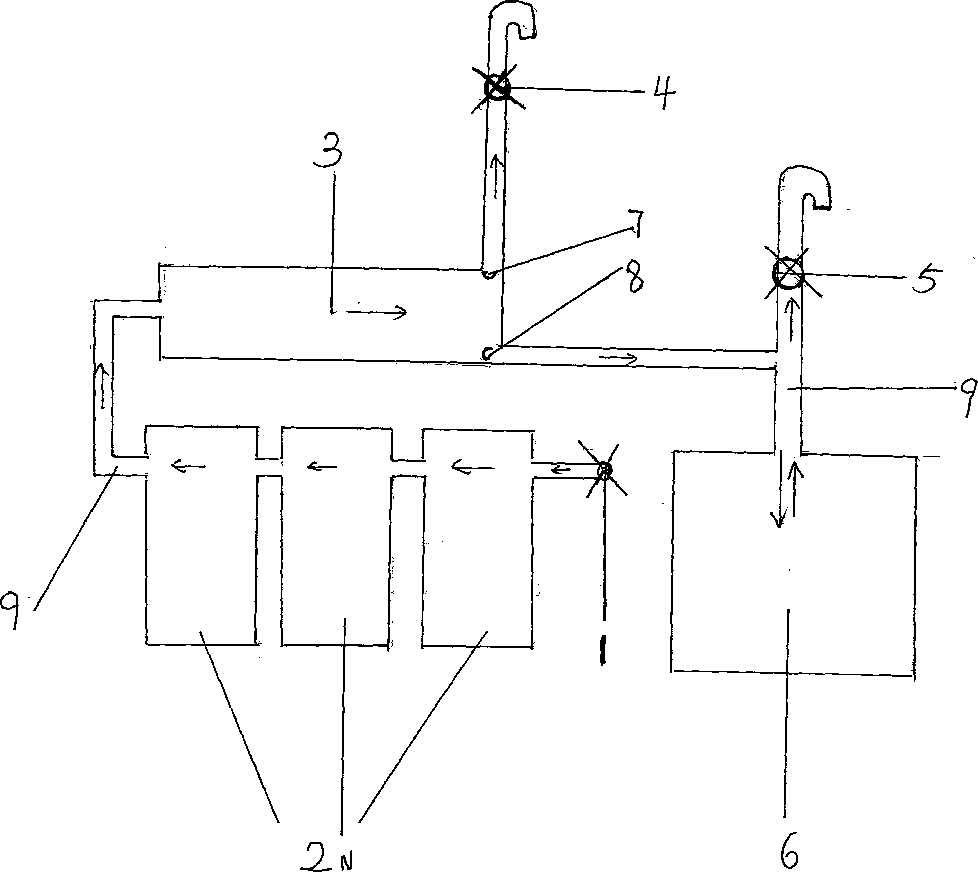

1.一种家用无废水排放反渗透纯水机，其特征是，它包括进水 阀门、浓缩水排出阀门、纯水饮用阀门、水预处理装置、反渗透膜及 膜壳、纯水储水桶及以上装置相互连接管道，所述进水阀门(1)可 在反渗透膜及壳(3)进水口之前导管(9)的任一部位;所述浓缩水 排出阀门(4)连接于反渗透膜壳浓缩水出口(7);所述纯水饮用阀 门(5)与反渗透膜壳(3)、纯水出口(8)、储水桶(6)由导管(9) 连接，所述预滤装置(2)由N个滤芯及外壳组成由导管(9)连接。
说明书
家用无废水排放反渗透纯水机
技术领域
本发明涉及一种家庭制造饮用纯净水的装置，特别涉及一种家用 无废水排放反渗透纯水机。
背景技术
目前人们使用的家用反渗透纯水机，在制取纯净水同时产生的浓 缩水被当作废水排放，浪费水，而用容器收集起来又太麻烦，已有的 无废水排放的反渗透纯水机又造价高，使用复杂、成本高。
发明内容
本发明的目的在于提供一种人们在先使用浓缩水，如洗菜、洗碗 等过程中制纯净水先储存在储水桶中备用，使浓缩水不浪费，而且使 用简便，成本低，实用性强的家用反渗透纯水机。
本发明的目的是通过以下结构的反渗透纯水机而实现的：
该纯水机包括进水阀门、浓缩水阀门、纯水饮用阀门、水预处理 装置、反渗透膜及壳、连接导管、纯水储存桶。
所述进水阀门在反渗透膜及壳前的任一部位连接导管上，用于控 制水流进入反渗透膜及壳;浓缩水阀门通过连接导管连接于反渗透膜 及壳的浓缩水出口，用来控制浓缩水的流量;所述原水预处理装置由 N个起不同作用的滤芯及外壳组成，使进入反渗透膜的水初步净化; 所述纯水饮用阀门、储水桶由连接导管与反渗透膜及壳的纯水出口连 接。
本发明与已有技术具有如下优点：由于在日常生活用水时(如洗 菜、碗等)先使用浓缩水的过程中把制取的纯水储存起来备用，从而 无浓缩水被当废水排放造成浪费，而且简单、方便、实用。
