申请日2007.04.11
公开(公告)日2008.02.27
IPC分类号F26B17/28; F26B3/28
摘要
本实用新型公开了一种滚筒式太阳能污泥干燥机，它包括滚筒，该滚筒通过一传动机构带动，其特征在于：还包括一设置在滚筒外面的透光外壁，在该透光外壁与滚筒之间形成一太阳能干燥室，在所述滚筒两侧沿转动方向的起始端设有一块抹泥板，在滚筒两侧沿转动方向的末端设有一块出料板，所述出料板与一干污泥储仓相通，一污泥槽的底部设有污泥入口，该污泥槽与滚筒相配合，所述滚筒的下部与污泥槽中的污泥相接触。本实用新型充分利用了太阳能，其能够提高能源的循环利用率，而且结构简单、操作灵活方便、劳动强度低、耐腐蚀。
権利要求書

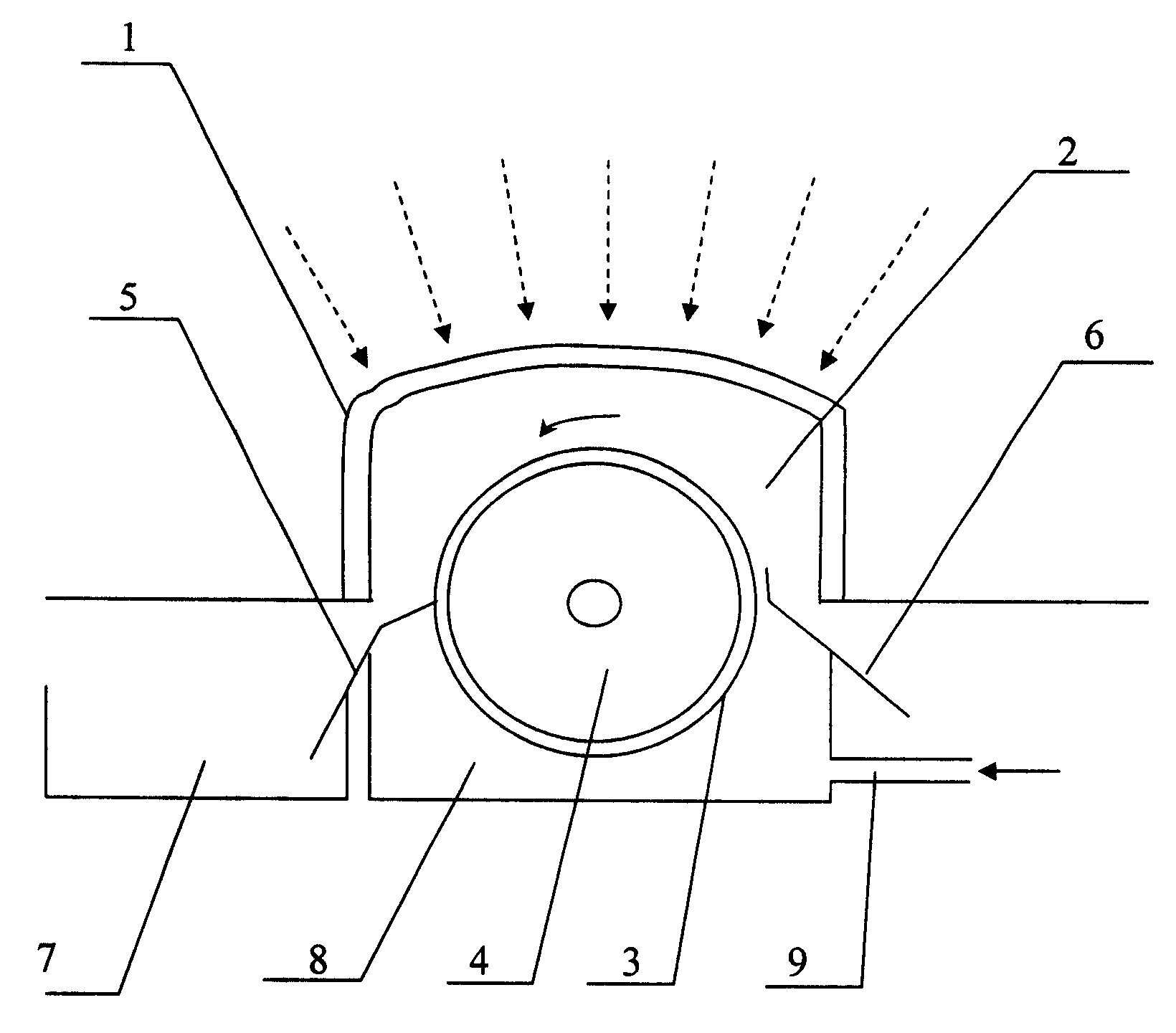

1.一种滚筒式太阳能污泥干燥机，它包括滚筒(12)，该滚筒(12)通过一传动机构 带动，其特征在于：还包括一设置在滚筒(12)外面的透光外壁(1)，在该透光外壁(1) 与滚筒(12)之间形成一太阳能干燥室(2)，在所述滚筒(12)两侧沿转动方向的起始端 设有一块抹泥板(6)，在滚筒(12)两侧沿转动方向的末端设有一块出料板(5)，所述出 料板(5)与一干污泥储仓(7)相通，一污泥槽(8)的底部设有污泥入口(9)，该污泥 槽(8)与滚筒(12)相配合，所述滚筒(12)的下部与污泥槽(8)中的污泥相接触。
2.根据权利要求1所述的滚筒式太阳能污泥干燥机，其特征在于：还包括有一个热 泵(10)，所述滚筒(12)的内部为滚筒内腔(4)，该热泵(10)通过管道连通所述太阳 能干燥室(2)、滚筒内腔(4)。
3.根据权利要求1所述的滚筒式太阳能污泥干燥机，其特征在于：所述传动机构是 一个电机(11)。
说明书
滚筒式太阳能污泥干燥机
技术领域
本实用新型涉及污泥干燥机，具体地说，涉及一种利用太阳能干燥污泥的滚筒式太阳 能污泥干燥机。
背景技术
城市污水污泥、河道及湖泊清淤污泥等污泥其颗粒细小，在较高的含水率区间即失去 流动性而呈粘稠状固态物质。经一般方法脱水处理后的城市污泥，其含水量高达80%，这 种污泥无法直接用于其后续产品的加工，如制砖、制肥、做活性炭等。因此，污泥干燥成 为了生产污泥后续产品之前最重要的工序，是处理污泥的关键步骤。
目前普遍采用的是滚筒式干燥机来干燥污泥。由于该类滚筒式干燥机的工作原理与化 工生产用的滚筒式干燥机相同，而忽略了污泥本身特有的内核含水和胶质状的性质，使得 污泥脱水效率低，在干燥过程中经常出现粘壁、结块、堵塞等问题。为了解决这些问题， 中国实用新型专利“滚筒式污泥干燥机”，其公开日：2000年10月25日、公开号： CN2402986、专利号：ZL99250619.0，该专利提出了在滚筒体内壁前半部均匀设置若干环 链，环链在滚筒旋转过程中反复击打附着在内壁上的污泥，以此来解决粘壁、结块、堵塞 等问题;中国发明专利“干燥污泥的方法和装置”，其公告日：2004年3月17日、公 告号：CN1482428、专利申请号：02136940.2，其提出了滚筒内有搅拌轴，滚筒内壁上的 抄板有的有折角，实现了污泥干燥效果理想且不使污泥结块。但是，采用燃烧炉、热风炉 等加热设备为滚筒提供干燥的热量，会消耗大量的有限能源，能源的循环利用率低，造成 极大的浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种可以有效地节约有限能源并且能够提高 能源的循环利用率的滚筒式太阳能污泥干燥机。
为解决上述技术问题，本实用新型采用了以下技术方案：
本实用新型的滚筒式太阳能污泥干燥机，它包括滚筒，该滚筒通过一传动机构带动， 其特征在于：还包括一设置在滚筒外面的透光外壁，在该透光外壁与滚筒之间形成一太阳 能干燥室，在所述滚筒两侧沿转动方向的起始端设有一块抹泥板，在滚筒两侧沿转动方向 的末端设有一块出料板，所述出料板与一干污泥储仓相通，一污泥槽的底部设有污泥入口， 该污泥槽与滚筒相配合，所述滚筒的下部与污泥槽中的污泥相接触。
本实用新型还包括有一个热泵，所述滚筒的内部为滚筒内腔，该热泵通过管道连通所 述太阳能干燥室、滚筒内腔。
所述传动机构是一个电机。
由于采用了上述结构，本实用新型通过把透光外壁与滚筒之间的空间作为太阳能干燥 室，利用污泥的高粘壁性，随着滚筒的转动，污泥会粘在滚筒的外壁上;然后经过抹泥板 的抹平，在滚筒外壁上形成一层分部均匀、厚度较薄的污泥层;其次由于含水量很高的污 泥呈黑色，极利于吸收太阳光的热量;再利用太阳能干燥室蒸发产生的湿空气通过热泵对 滚筒内腔进行供热，这样不仅充分地利用了太阳光对地球照射的能量，更提高了能源的循 环利用率，因此本实用新型充分利用太阳能，提高能源的循环利用率，而且结构简单、操 作灵活方便、劳动强度低、耐腐蚀。
