申请日2007.04.11
公开(公告)日2008.02.20
IPC分类号C02F1/00
摘要
本实用新型蔬菜清洗水循环使用水处理设备涉及的是一种蔬菜清洗水的循环处理和净化设备。特别适用于酒店宾馆厨房、学校食堂、部队食堂、净菜加工等需要进行蔬菜清洗水循环使用的单位和个人。结构包括机架、水泵、空气压缩机、特种膜过滤器、管道、阀门、压力表、流量表、反冲罐、活性炭罐、调压阀;水泵、空气压缩机、特种膜过滤器、反冲罐、活性炭罐装在机架上，水泵进口与原水相连通，水泵出水口通过管接件与特种膜过滤器相连，特种膜过滤器设置有若干组，若干组特种膜过滤器相互串连，特种膜过滤器相串连后设置有原水进口，原水进口与水泵出口相连，空气压缩机出气口通过气管与反冲罐相连，反冲罐出水口通过管道与特种膜过滤器反冲进口相连。
権利要求書
1.一种蔬菜清洗水循环使用水处理设备，其特征在于结构包括 机架、水泵、空气压缩机、特种膜过滤器、管道、阀门、压力表、流 量表、反冲罐、活性炭罐、调压阀;水泵、空气压缩机、特种膜过滤 器、反冲罐、活性炭罐装在机架上，水泵进口与原水相连通，水泵的 出水口通过管接件与特种膜过滤器相连接，特种膜过滤器设置有若干 组，若干组特种膜过滤器相互串连，特种膜过滤器相串连后设置有原 水进口、浓水出口、净水出口、反冲进口，原水进口与水泵出口相连， 压力表装置在原水进口上，调压阀装置在浓水出口上，空气压缩机出 气口通过气管与反冲罐相连，反冲罐出水口通过管道与特种膜过滤器 反冲进口相连。
2.根据权利要求1所述的蔬菜清洗水循环使用水处理设备，其 特征在于特种膜过滤器具有不锈钢过滤器外壳，外壳上设置有不锈钢 进出口管接件，过滤器外壳内装有特种过滤膜。
3.根据权利要求1或2所述的蔬菜清洗水循环使用水处理设备， 其特征在于特种膜过滤器采用微滤膜过滤器或超滤膜过滤器。
4.根据权利要求2所述的蔬菜清洗水循环使用水处理设备，其 特征在于特种过滤膜采用金属过滤膜。
说明书
蔬菜清洗水循环使用水处理设备
技术领域
本实用新型蔬菜清洗水循环使用水处理设备涉及的是一种蔬菜 清洗水的循环处理和净化设备。特别适用于酒店宾馆厨房、学校食堂、 部队食堂、净菜加工等需要进行蔬菜清洗水循环使用的单位和个人。 本设备还适用于其他高浊度水的处理范围。
背景技术
目前许多单位和个人在进行蔬菜加工的时候，都是将清洗水直接 排放，在目前城市自来水由于生产成本高，污水处理费用比较高，每 年使用自来水需付出大量费用。水资源紧缺，从环保的角度出发，直 接排放蔬菜清洗水也是对自然资源的一个巨大浪费。所以，我们需要 一种针对此问题，操作简单、占地面积小、物美价廉的蔬菜清洗水循 环使用水处理设备。
发明内容
本实用新型目的是针对上述问题提供一种蔬菜清洗水循环使用 水处理设备，采用水泵将高浊度的蔬菜清洗水吸入增压，输送到特种 膜过滤器，利用膜技术，迅速将浊水中的泥砂、藻类及其他悬浮物处 理成浊度很低的洁净水。整个装置配备齐全，占地面积小，操作简便， 可随时根据需要工作。

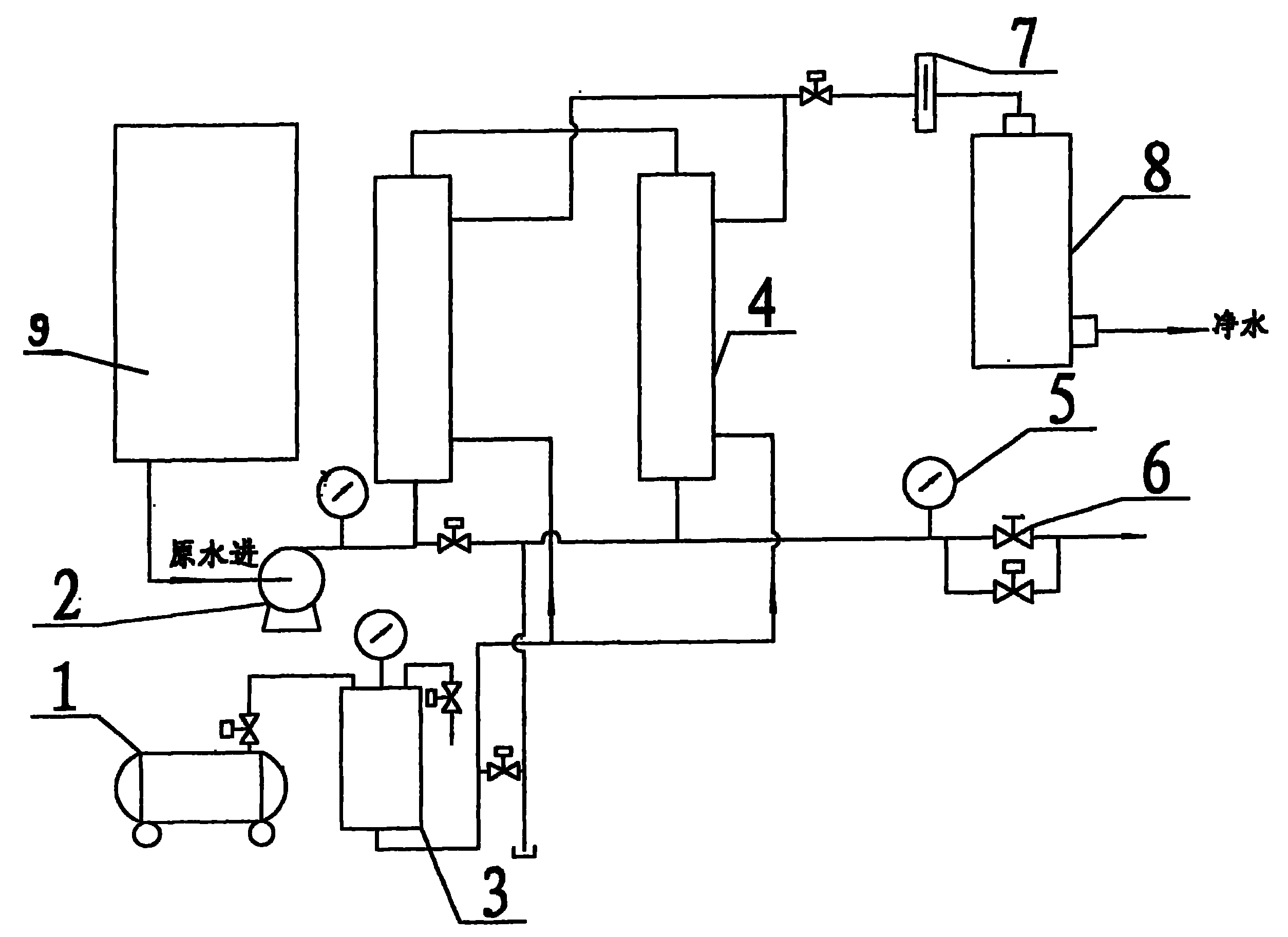

蔬菜清洗水循环使用水处理设备是采取以下方案实现的：蔬菜清 洗水循环使用水处理设备包括机架、水泵、空气压缩机、特种膜过滤 器、活性炭罐、反冲罐、管道阀门、压力表、电磁阀、调压阀。水泵、 空气压缩机、特种膜过滤器、反冲罐、活性炭罐装在机架上，水泵进 口与原水相连通，水泵的出水口通过管接件与特种膜过滤器相连接， 特种膜过滤器设置有若干组，若干组特种膜过滤器相互串连。特种膜 过滤器可采用微滤膜过滤器或超滤膜过滤器。特种膜过滤器具有不锈 钢过滤器外壳，外壳上设置有不锈钢进出口管接件，过滤器外壳内装 有特种过滤膜，特种过滤膜采用金属过滤膜。特种膜过滤器相串连后 设置有原水进口、浓水出口、净水出口、反冲进口。原水进口与水泵 出口相连，压力表装置在原水进口上，调压阀装置在浓水出口上。空 气压缩机出气口通过气管与反冲罐相连，反冲罐出水口通过管道与特 种膜过滤器反冲进口相连。
工作一段时间后，由空气压缩机通过气管将压缩空气压入反冲罐 内，反冲罐内的水得压进而通过特种膜过滤器反冲进口对特种膜进行 冲洗，污水由浓水出口排放。
蔬菜清洗水循环使用水处理设备主要是依靠特种膜过滤器将蔬 菜清洗水里的藻类、泥沙、细菌等有机杂质进行剔除，使得高浊度的 蔬菜清洗水净化后循环使用。
在设备启动后，水泵工作，水泵将浊水增加压力，将高浊度蔬菜 清洗水源源不断的输入到特种膜过滤器压力容器中后，压力水进入特 种过滤膜中经过滤后水从滤膜孔壁上流出，特种过滤膜具有很小的孔 径，可以将高浊度水中的所有悬浮物及细菌藻类全部去除，将浊度降 低至1NTU以下。浊水经过分离后，变为2种水：浓水和净化水。分 别从浓水出口和净化水出口流出，至此，整个净化过程结束。
蔬菜清洗水循环使用水处理设备性能：水质：原水浊度小于 3000NTU，净化水浊度小于1NTU，重量：280KG。
蔬菜清洗水循环使用水处理设备设计合理、结构简单、占地面积 小。本实用新型蔬菜清洗水循环使用水处理设备可用于高浊度淡水 以及高浊度废水的净化，也就是说，当原水是高浊度淡水(如蔬菜清 洗水、江水、湖水)时，净化后可作为自来水使用;本设备的净化方 法为：采用水泵将蔬菜清洗水或其他高浊度水吸入增压，输送到特种 膜过滤器，特种过滤膜采用金属过滤膜，利用膜技术，迅速将浊水中 的泥砂、藻类及其他悬浮物处理成浊度很低的洁净水。整个装置配备 齐全，重量轻，操作简便，可随时根据需要工作。本实用新型蔬菜清 洗水循环使用水处理设备可在4-60℃之间正常工作。蔬菜清洗水循 环使用水处理设备使节用可以节约大量水资源，降低用水成本。
