申请日2007.04.09
公开(公告)日2007.10.17
IPC分类号C02F1/50
摘要
车载式注水井洗井液闭路循环污油水处理系统，它涉及一种油田注水井洗井液的处理系统。本发明有效解决了注水井洗井作业工作效率低、无法连续循环洗井、洗井水质不达标的问题。洗井液返循环管(21)与水轮机(18)连通，水轮机(18)出口通过分流器(15)与点滴加药装置(34)连通，洗井液返循环管(21)与无动力油水分离器(7)连通，污油箱(5)通过排污管(24)与无动力油水分离器(7)连通，无动力油水分离器(7)的处理液出口(14)与循环泵(9)连通，循环泵(9)通过洗井液回流管(23)与精细过滤装置(2)的进水口(31)连通，精细过滤装置(2)的出水口(33)与注水管(22)连通。本发明具有洗井过程便于操作、节约水资源的优点。
権利要求書

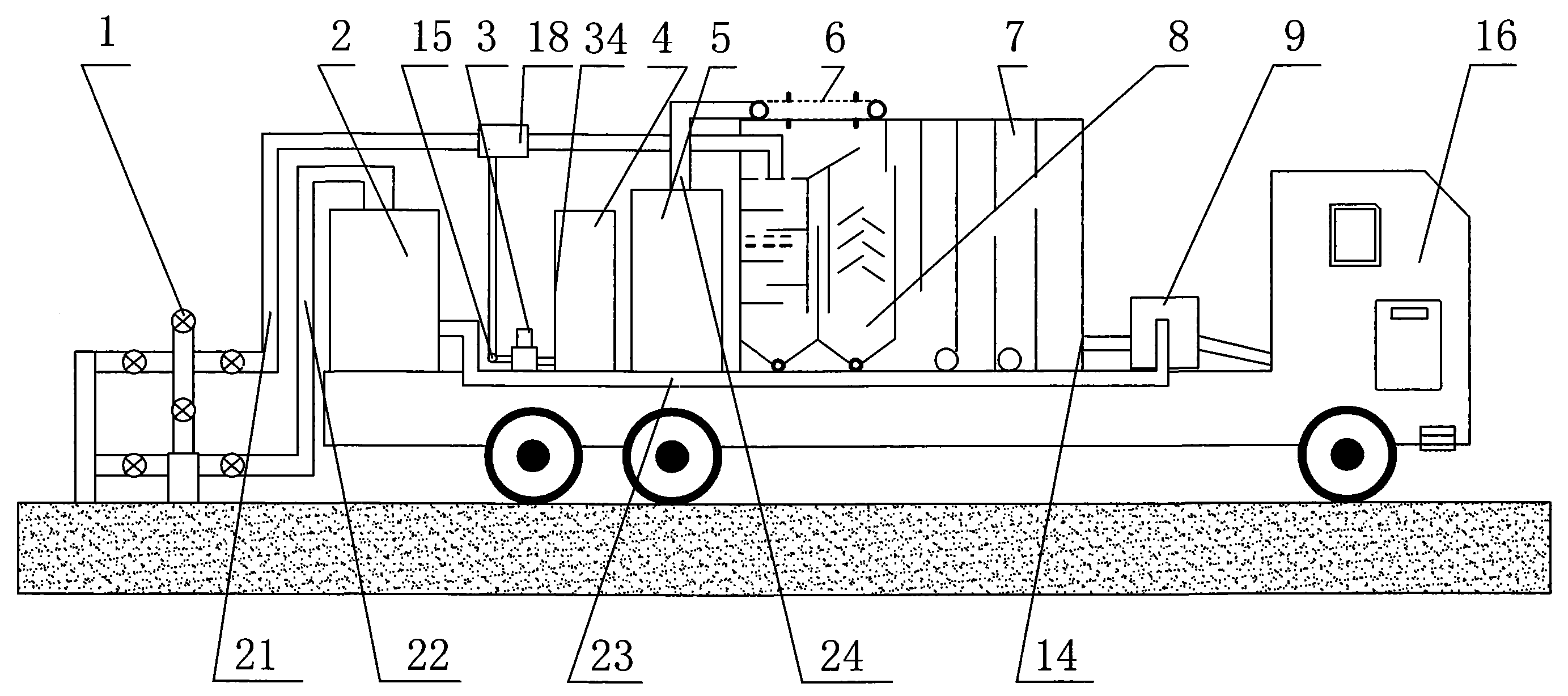

1、一种车载式注水井洗井液闭路循环污油水处理系统，它包括车体(16)、 污油箱(5)、循环泵(9)、分流器(15)、水轮机(18)、洗井液返循环管(21)、 注水管(22)、洗井液回流管(23)、排污管(24);其特征在于它还包括无动 力油水分离器(7)、点滴加药装置(34)、精细过滤装置(2);洗井液返循环 管(21)与水轮机(18)连通，水轮机(18)出口通过分流器(15)与点滴加 药装置(34)连通，洗井液返循环管(21)与无动力油水分离器(7)连通， 污油箱(5)通过排污管(24)与无动力油水分离器(7)连通，无动力油水分 离器(7)的处理液出口(14)与循环泵(9)连通，循环泵(9)通过洗井液 回流管(23)与精细过滤装置(2)的进水口(31)连通，精细过滤装置(2) 的出水口(33)与注水管(22)连通;污油箱(5)、循环泵(9)、无动力油水 分离器(7)、点滴加药装置(34)、精细过滤装置(2)均固定在车体(16)上。
2、根据权利要求1所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的无动力油水分离器(7)由排油器(6)、喷淋器(17)、气浮 装置(10)、稳流板(11)、分离层板(12)、隔板(13)、螺旋推进器(19)和 壳体(25)组成，排油器(6)固定在壳体(25)的左上端，喷淋器(17)设 置在壳体(25)内的左上部，喷淋器(17)与水轮机(18)的出口连接，气浮 装置(10)设置在喷淋器(17)的下方，气浮装置(10)的下方设有稳流板(11)， 稳流板(11)右侧的壳体(25)内设有分离层板(12)，螺旋推进器(19)固 定在排油器(6)的右下方的壳体(25)上，分离层板(12)右侧的壳体(25) 内设有隔板(13)。
3、根据权利要求2所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的壳体(25)侧面的底部设有螺旋排污器(27)和排污孔(20)。
4、根据权利要求2所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的气浮装置(10)是带孔的水平蛇形管。
5、根据权利要求2所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于它还包括刮油板(26)，所述的刮油板(26)固定在排油器(6)的 链条上。
6、根据权利要求1所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的点滴加药装置(34)由加药泵(3)和加药箱(4)组成，加 药泵(3)与加药箱(4)的底端连通。
7、根据权利要求1所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的精细过滤装置(2)由滤芯(30)、反冲洗机构(32)、外套 (28)组成，外套(28)套在滤芯(30)上，滤芯(30)的右端设有反冲洗机构 (32)，出水口(33)设置在外套(28)的左端，进水口(31)设置在外套(28) 的下端，外套(28)的右侧设有排污口(29)。
8、根据权利要求7所述的车载式注水井洗井液闭路循环污油水处理系统， 其特征在于所述的滤芯(30)是至少两层带孔的不绣钢管。
说明书
车载式注水井洗井液闭路循环污油水处理系统
技术领域
本发明涉及一种油田注水井洗井液的处理系统。
背景技术
注水井注水一段时间后，由于水中的悬浮物、机械杂质等在井筒和炮眼附 近的聚集，会造成地层吸水能力下降，注水压力升高。油田注水井洗井可以清 除井筒内及近井地层的污染，是注水井保持地层吸水能力有效且经济的方法， 是提高注水效果、减少油层污染的重要措施之一。目前常用的注水井洗井污水 处理方法主要是外排或是利用罐车拉运集中处理，洗井液外排时，由于洗井液 中含有杂质、细菌、原油等严重污染环境。单井洗井污水量一般在150-200m3 左右，罐车容量一般为12m3-15m3，由于设备数量有限，按标准洗好一口井 就需要罐车多次往返运水，费时费力、耗资较大、工作效率低，不能实现连续 洗井作业。有些工人违规缩短洗井时间，影响洗井效果，液井液不经处理回注 油层后污染油层，严重时堵塞注水管柱洗井通道，增加作业成本。
发明内容
本发明为了解决现有的注水井洗井作业工作效率低、无法连续循环洗井、 洗井液水质不达标的问题，进而提供一种车载式注水井洗井液闭路循环污油水 处理系统。
本发明的技术方案是：车载式注水井洗井液闭路循环污油水处理系统包括 车体、污油箱、循环泵、分流器、水轮机、洗井液返循环管、注水管、洗井液 回流管、排污管;它还包括无动力油水分离器、点滴加药装置、精细过滤装置; 洗井液返循环管与水轮机连通，水轮机出口通过分流器与点滴加药装置连通， 洗井液返循环管与无动力油水分离器连通，污油箱通过排污管与无动力油水分 离器连通，无动力油水分离器的处理液出口与循环泵连通，循环泵通过洗井液 回流管与精细过滤装置的进水口连通，精细过滤装置的出水口与注水管连通; 污油箱、循环泵、无动力油水分离器、点滴加药装置、精细过滤装置均固定在 车体上。
本发明具有以下有益效果：实现单车连续循环洗井作业，大大提高了工作 效率，降低劳动强度;实现油水、泥砂分离分别环保回收，通过杀菌与对乳化 油处理配合精细过滤使洗井液水质达标，洗井液零外排，保护了油田环境;节 约水资源，减少洗井作业费用，延长注水井免修期，大大提高了注水井的洗井 质量。本发明还具有处理装置结构紧凑、只需要一台车即可完成注水井洗井作 业、洗井过程便于操作和劳动强度低的优点。
