申请日2007.04.11
公开(公告)日2008.05.21
IPC分类号C02F3/30
摘要
本实用新型涉及一种高效有机废水生物处理装置。高效有机废水生物处理装置，包括与污水进水管连接的调节池(15)、污水处理罐、斜管沉淀装置(9)和消毒装置(10)，所述调节池(15)内设有液位控制器，高效有机废水生物处理装置设有受液位测量装置测量信号控制的动力泵(14)和加药装置(12)，动力泵(14)进水端与调节池(15)连接，出水端与污水处理罐连接，加药装置与消毒装置(10)连接。本实用新型能自动控制动力泵和加药装置自动运行，占用空间小，节约能源。本实用新型可广泛用于污水处理。
権利要求書
1.高效有机废水生物处理装置，包括与污水进水管连接的调节池 (15)、污水处理罐、斜管沉淀装置(9)和消毒装置(10)，其特征 在于，所述调节池(15)内设有液位控制器，高效有机废水生物处理 装置设有受液位测量装置测量信号控制的动力泵(14)和加药装置 (12)，动力泵(14)进水端与调节池(15)连接，出水端与污水处 理罐连接，加药装置与消毒装置(10)连接。

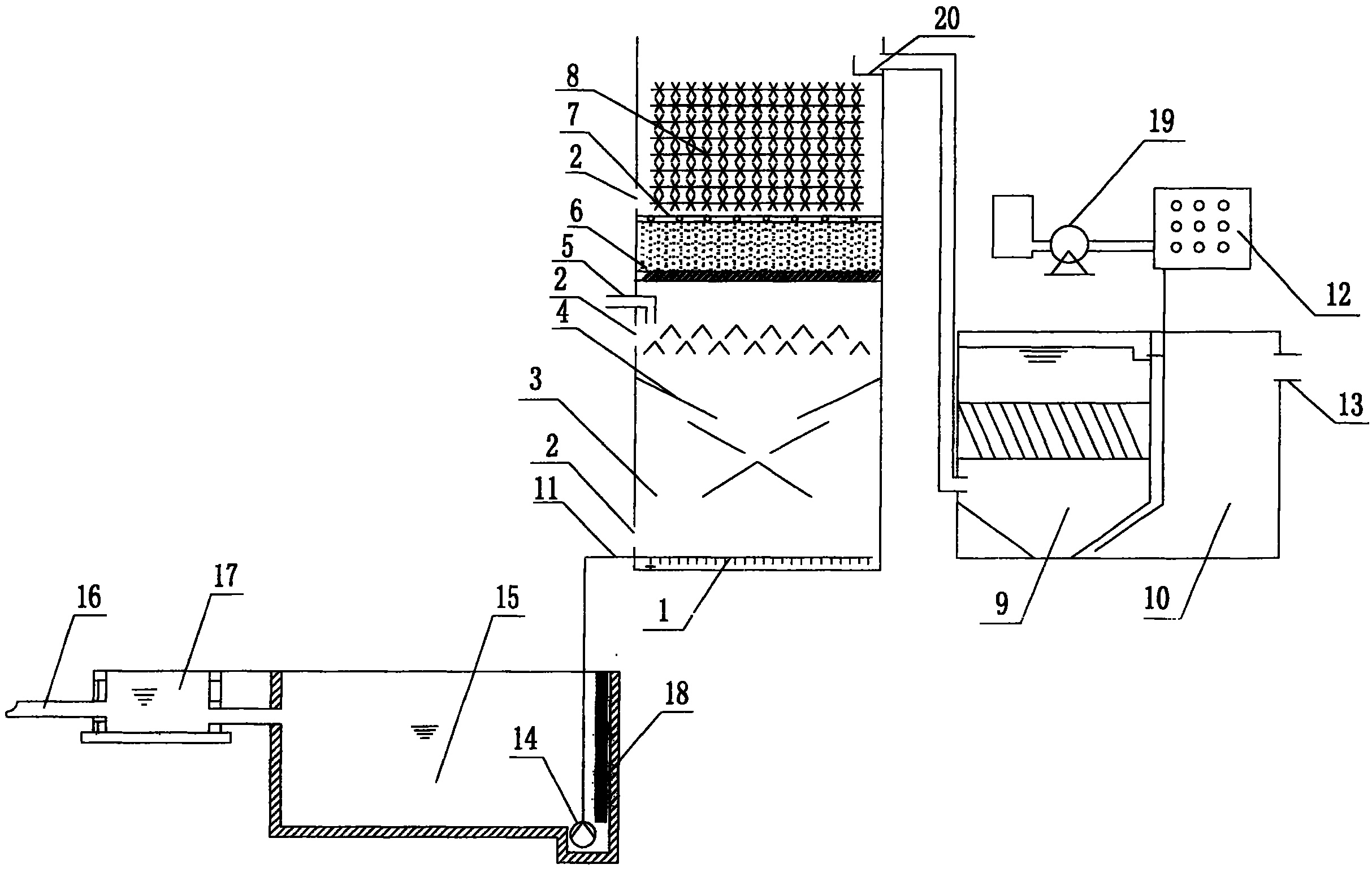

2.根据权利要求1所述的高效有机废水生物处理装置，其特征在 于，所述污水处理罐包括位于污水处理罐下端的厌氧器(3)和上端 的好氧器(8)，好氧器(8)与厌氧器(3)之间设有生物滤料过滤层 (6)，厌氧器(3)内设有三相分离装置(4)，三相分离装置(4)与 导气管(5)连接;好氧器(8)内设有生物填料并与曝气软管(7) 连接，好氧器(8)上方设有与斜管沉淀装置(9)连接的排水口(20)。
3.根据权利要求1或2所述的高效有机废水生物处理装置，其特 征在于，所述污水处理罐设有布水系统(1)，所述布水系统(1)为 设置于污水处理罐下端的，均匀分布的管状水路，布水系统(1)进 水端与动力泵(14)出水端连接。
4.根据权利要求3所述的高效有机废水生物处理装置，其特征在 于，所述加药装置由二氧化氯发生器(12)和与二氧化氯发生器(12) 连接的加氯机(19)构成。
说明书
高效有机废水生物处理装置
技术领域
本实用新型涉及一种高效有机废水生物处理装置。
背景技术
目前，经常排放的生活污水和工业污水含有大量的固体残渣、有 机悬浮物、各类致病菌、病毒、寄生虫卵等有害成分，如果不对其进 行处理，会严重污染环境，并且危害人类的生命健康。随着社会的进 步，进一步扩大能源的开发和利用，其废水量将进一步增加，因此节 约用水和治理污水必将成为社会的焦点。目前市场上也有废水处理 器，但是原有的装置部分设计不合理，而且占地面积大、能耗高。
实用新型内容
本实用新型所要解决的技术问题是提供一种全自动的高效有机 废水生物处理装置。
本实用新型解决上述技术问题所采用的技术方案是：高效有机废 水生物处理装置，包括与污水进水管连接的调节池、污水处理罐、斜 管沉淀装置和消毒装置，所述调节池内设有液位控制器，高效有机废 水生物处理装置设有受液位测量装置测量信号控制的动力泵和加药 装置，动力泵进水端与调节池连接，出水端与污水处理罐连接，加药 装置与消毒装置连接。
所述污水处理罐包括位于污水处理罐下端的厌氧器和上端的好 氧器，好氧器与厌氧器之间设有生物滤料过滤层，厌氧器内设有三相 分离装置，三相分离装置与导气管连接;好氧器内设有生物填料并与 曝气软管连接，好氧器上方设有与斜管沉淀装置连接的排水口。
所述污水处理罐设有布水系统，所述布水系统为设置于污水处理 罐下端的，均匀分布的管状水路，布水系统进水端与动力泵出水端连 接。
所述加药装置由二氧化氯发生器和与二氧化氯发生器连接的加 氯机构成。
综上，本实用新型的有益效果是：
1、高效有机废水生物处理装置设有液位控制器及受液位测量装 置测量信号控制的动力泵和加药装置，该装置能根据测定的液位通过 液位传感器将液位信号转换为电信号，控制动力泵和加药装置自动运 行。
2、高效有机废水生物处理装置只设有动力泵，减少了回流泵， 节约了能源;根据使用情况可以设置污泥泵。
3、厌氧器与好氧器集成设置在污水处理罐内，使高效有机废水 生物处理装置占地面积更小，节约了空间。
