申请日2007.04.06
公开(公告)日2008.04.02
IPC分类号E03C1/12; E03D1/00
摘要
本实用新型涉及废水再利用装置，尤其是一种楼房公用洗漱间废水再利用组合装置。它包括水槽、漏水口、出水管，水槽置于一个箱体的上部，所述箱体内由隔板分隔成沉淀池和储水池，水槽的漏水口对应沉淀池，隔板上开有通孔并安装过滤网及布袋过滤器，储水池下部的出水口通过出水管分别与楼下大便池冲水管和小便池冲水管连通，储水池上部分别安装与附设在箱体一侧的水池对应的溢流槽和水嘴，沉淀池下部设置有排污口。本装置利用上层楼房洗漱间的洗漱废水冲洗下层楼房的厕所，解决了常规废水二次利用所需的动力问题，结构简便，制造、安装成本低。
権利要求書
1.一种楼房公用洗漱间废水再利用组合装置，包括水 槽、漏水口、出水管，其特征在于：水槽置于一个箱体的上 部，所述箱体内由隔板分隔成沉淀池和储水池，水槽的漏水 口对应沉淀池，隔板上开有通孔并安装过滤网及布袋过滤 器，储水池下部的出水口通过出水管分别与楼下大便池冲水 管和小便池冲水管连通，储水池上部分别安装与附设在箱体 一侧的水池对应的溢流槽和水嘴，沉淀池下部设置有排污 口。
说明书
楼房公用洗漱间废水再利用组合装置
技术领域：
本实用新型涉及废水再利用装置，尤其是一种楼房公用 洗漱间废水再利用组合装置。
背景技术：
中国是世界上缺水严重的国家之一，节水已经成为每个 公民的责任和义务。怎样简便经济地对废水进行再利用，是 目前急待解决的问题。尤其在一些集中住宿的公用洗漱间， 自来水的用量比较大。比如在学生宿舍搂中，学生洗漱和洗 衣服等都要用掉大量的自来水，这些用过的废水基本都浪费 掉了。中国专利CN2501919Y公开了一种不同楼层废水再利 用便槽冲洗水箱，虽然可以解决上述集中住宿的公用洗漱间 废水再利用的问题，但其结构设计还不太理想，受公用洗漱 间建筑布局的限制，其与洗漱池配套安装还存在问题。
发明内容：
本实用新型的目的在于提供一种楼房公用洗漱间废水 再利用组合装置，它可以把洗漱间用过的自来水储存起来， 再利用这些废水冲洗楼下大、小便器，这样就可以节省大量 的自来水。

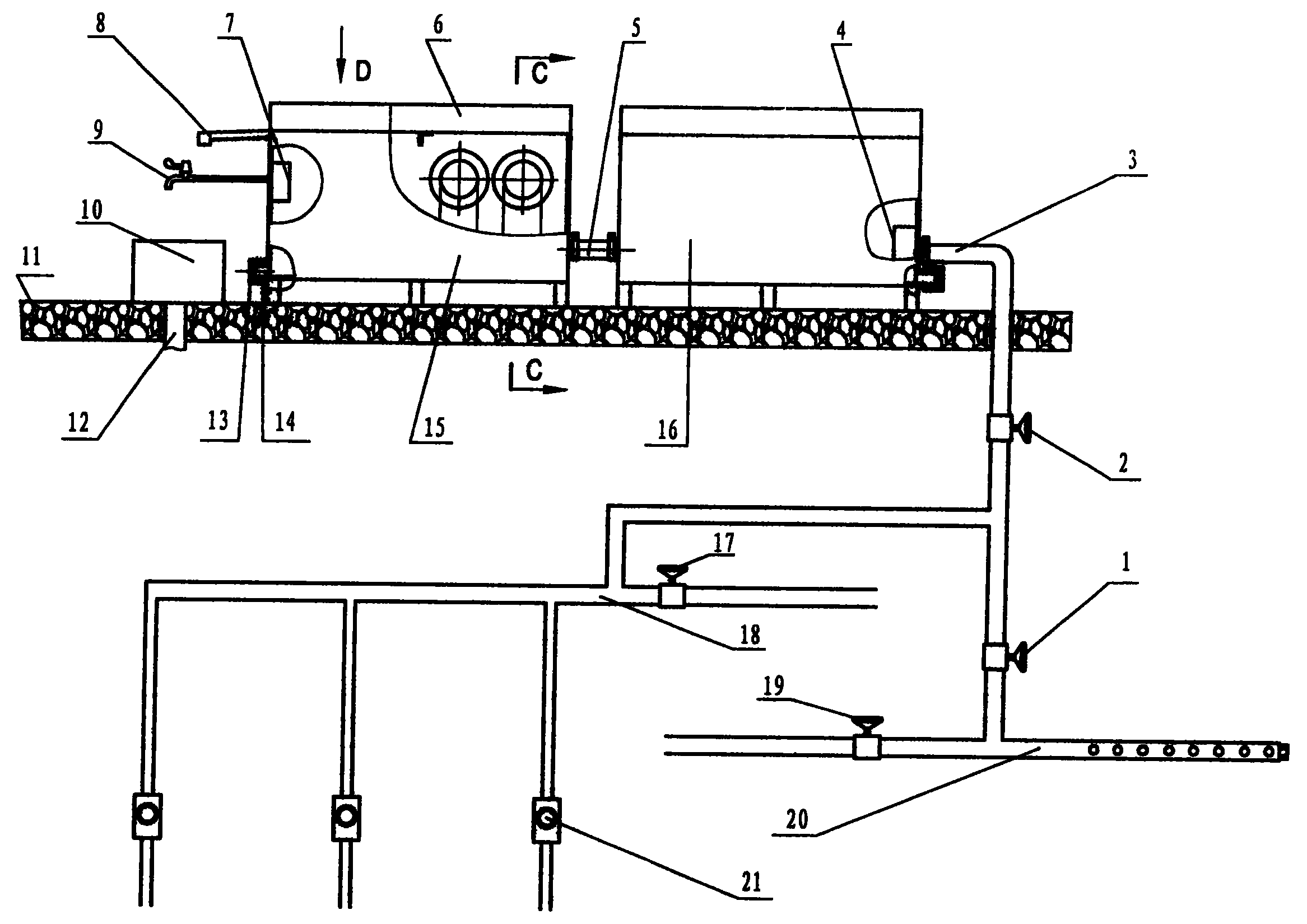

本实用新型采用的技术方案是：一种楼房公用洗漱间废 水再利用组合装置，包括水槽、漏水口、出水管，水槽置于 一个箱体的上部，所述箱体内由隔板分隔成沉淀池和储水 池，水槽的漏水口对应沉淀池，隔板上开有通孔并安装过滤 网及布袋过滤器，储水池下部的出水口通过出水管分别与楼 下大便池冲水管和小便池冲水管连通，储水池上部分别安装 与附设在箱体一侧的水池对应的溢流槽和水嘴，沉淀池下部 设置有排污口。
本实用新型的有益效果是：采用本装置无须对学生集体 宿舍楼现有洗漱间和厕所的用水设施进行大的改动，仅在传 统结构的洗漱槽下放安装本方案中的水箱等部件即可，它利 用上层楼房洗漱间的洗漱废水冲洗下层楼房的厕所，解决了 常规废水二次利用所需的动力问题，本装置结构简便，制造、 安装成本低，且清洗和维修方便。
