申请日2018.03.19
公开(公告)日2018.07.17
IPC分类号C02F9/10; B01D53/78; C02F101/20
摘要
本发明涉及一种含有重金属污水的环保处理设备。包括底部空腔、分离仓、加热仓和废气处理仓，所述分离仓与加热仓和废气处理仓之间设置有竖向挡板，加热仓和废气处理仓之间设置横向挡板;所述分离仓内部上端设置有过滤板，分离仓右上角还设置有入口管道，所述过滤板正下方设置有漏斗状的收集装置，收集装置的出口正下方设置有离心机;通过离心机对含有重金属的污水进行处理，将污水中的重金属进行分离，通过加热与化学反应的方法，对污水产生的废气进行处理，实现重金属的回收利用和污水的环保处理工作。
权利要求书

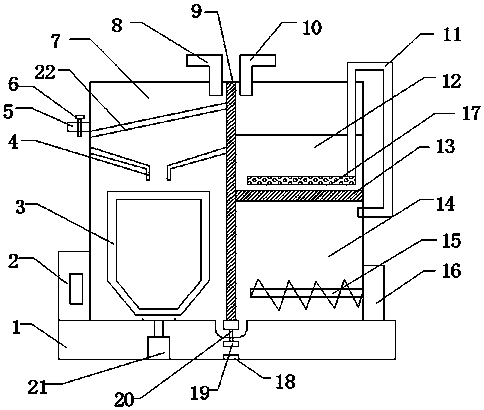

1.一种含有重金属污水的环保处理设备，其特征在于：包括底部空腔(1)、分离仓(7)、加热仓(14)和废气处理仓(12)，所述分离仓(7)设置在底部空腔(1)左上方，加热仓(14)设置在底部空腔(1)右上方，废气处理仓(12)设置在加热仓(14)正上方，所述分离仓(7)与加热仓(14)和废气处理仓(12)之间设置有竖向挡板(9)，加热仓(14)和废气处理仓(12)之间设置横向挡板(13);所述分离仓(7)内部上端设置有过滤板(22)，分离仓(7)右上角还设置有入口管道(8)，所述过滤板(22)正下方设置有漏斗状的收集装置(4)，收集装置(4)的出口正下方设置有离心机(3);
所述加热仓(14)右侧外壁设置有加热器(16)，加热器(16)上面设置有穿过加热仓(14)侧壁的加热柱体(15)，所述加热仓(14)右上角连接导气管道(11)，所述导气管道(11)另一端连接废气处理仓(12)，所述废气处理仓(12)右上角设置有排气管道(10)，所述底部空腔(1)与离心机(3)接触处还设置有驱动电机(21)。
2.根据权利要求1所述的一种含有重金属污水的环保处理设备，其特征在于：所述过滤板(22)设置方式为右端高，左端低，呈倾斜设置。
3.根据权利要求1所述的一种含有重金属污水的环保处理设备，其特征在于：所述分离仓(7)中过滤板(22)右端与分离仓(7)左侧壁连接处还设置有收集管道(5)，所述收集管道(5)上面设置有控制阀门(6)。
4.根据权利要求1所述的一种含有重金属污水的环保处理设备，其特征在于：所述加热柱体(15)上面缠绕设置有加热丝。
5.根据权利要求1所述的一种含有重金属污水 的环保处理设备，其特征在于：所述导气管道(11)一端连接在加热仓(14)右上角，另一端呈几字型从废气处理仓(12)有上端进入到废气处理仓(12)底部，所述导气管道(11)末端还连接喷气管道(17)，所述喷气管道(17)表面设置有导气孔。
6.根据权利要求1所述的一种含有重金属污水的环保处理设备，其特征在于：所述底部空腔(1)位于分离仓(7)底部和加热仓(14)底部接触处还设置有凹槽，所述凹槽中心处设置有挡板(20)，所述挡板(20)连接设置在底部空腔(1)的电磁铁A(19)，电磁铁A(19)正下方还设置有电磁铁B(18)。
7.根据权利要求6所述的一种含有重金属污水的环保处理设备，其特征在于：所述分离仓(7)左侧壁左下角处还设置有控制器(2)，所述控制器(2)通过导线控制电磁铁A(19)、电磁铁B(18)以及加热器(16)的工作状态。
说明书
一种含有重金属污水的环保处理设备
技术领域
本发明涉及污水处理领域，特别是一种含有重金属污水的环保处理设备。
背景技术
重金属废水是对环境污染最严重和对人类危害最大的工业废水之一。20世纪60年代震惊世界的日本公害病一一水误病和痛痛病，就是分别由含汞废水和含福废水污染环境造成的。因此，各国对重金属废水的治理都十分重视。目前，重金属废水处理的方法大致可以分为三大类:化学法、物理处理法、生物处理法。物理法加热蒸发重金属污水可以使得重金属是以原状浓缩后可以回收利用，但是现有的装置蒸发为一次蒸发金属回收效率并不高，导致资源的浪费，所以提供一种节能环保型重金属污水处理装置来解决上述出现的问题十分有必要。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种含有重金属污水的环保处理设备。
本发明的目的通过以下技术方案来实现：一种含有重金属污水的环保处理设备。包括底部空腔、分离仓、加热仓和废气处理仓，所述分离仓设置在底部空腔左上方，加热仓设置在底部空腔右上方，废气处理仓设置在加热仓正上方，所述分离仓与加热仓和废气处理仓之间设置有竖向挡板，加热仓和废气处理仓之间设置横向挡板;所述分离仓内部上端设置有过滤板，分离仓右上角还设置有入口管道，所述过滤板正下方设置有漏斗状的收集装置，收集装置的出口正下方设置有离心机;
所述加热仓右侧外壁设置有加热器，加热器上面设置有穿过加热仓侧壁的加热柱体，所述加热仓右上角连接导气管道，所述导气管道另一端连接废气处理仓，所述废气处理仓右上角设置有排气管道，所述底部空腔与离心机接触处还设置有驱动电机。
进一步的，所述过滤板设置方式为右端高，左端低，呈倾斜设置。
进一步的，所述分离仓中过滤板右端与分离仓左侧壁连接处还设置有收集管道，所述收集管道上面设置有控制阀门。
进一步的，所述加热柱体上面缠绕设置有加热丝。
进一步的，所述导气管道一端连接在加热仓右上角，另一端呈几字型从废气处理仓有上端进入到废气处理仓底部，所述导气管道末端还连接喷气管道，所述喷气管道表面设置有导气孔。
进一步的，所述底部空腔位于分离仓底部和加热仓底部接触处还设置有凹槽，所述凹槽中心处设置有挡板，所述挡板连接设置在底部空腔的电磁铁A，电磁铁A正下方还设置有电磁铁B。
进一步的，所述分离仓左侧壁左下角处还设置有控制器，所述控制器通过导线控制电磁铁A、电磁铁B以及加热器的工作状态。
本发明具有以下优点：通过离心机对含有重金属的污水进行处理，将污水中的重金属进行分离，通过加热与化学反应的方法，对污水产生的废气进行处理，实现重金属的回收利用和污水的环保处理工作。
