申请日2018.03.19
公开(公告)日2018.08.17
IPC分类号C02F9/02; B01D29/64; B01D29/01
摘要
本发明公开了一种节能环保型一体化生活污水处理装置，包括箱体、金属网、初步过滤腔、曝气腔、链轮、链条、活动杆、刮板、毛刷、排杂口、挡板、曝气管路、滑泥板、沉淀腔、二次过滤腔、初效滤网和活性炭板，本发明设有初步过滤腔、曝气腔、沉淀腔和二次过滤腔，能够完成对污水的全面净化处理，净化效果好，且结构简单，占地面积小，制造成本低，设有电机、链条、链轮、活动杆、刮板和毛刷板，链条通过圆柱销与通槽的配合带动活动杆左右运动，活动杆通过固定板带动刮板和毛刷左右运动，能够将金属网上的杂物、毛发等不断拨向排杂口，一方面能够金属网被堵塞，另一方面能够完成自动除杂，减轻了工作人员的劳动强度，提高了工作效率。
权利要求书

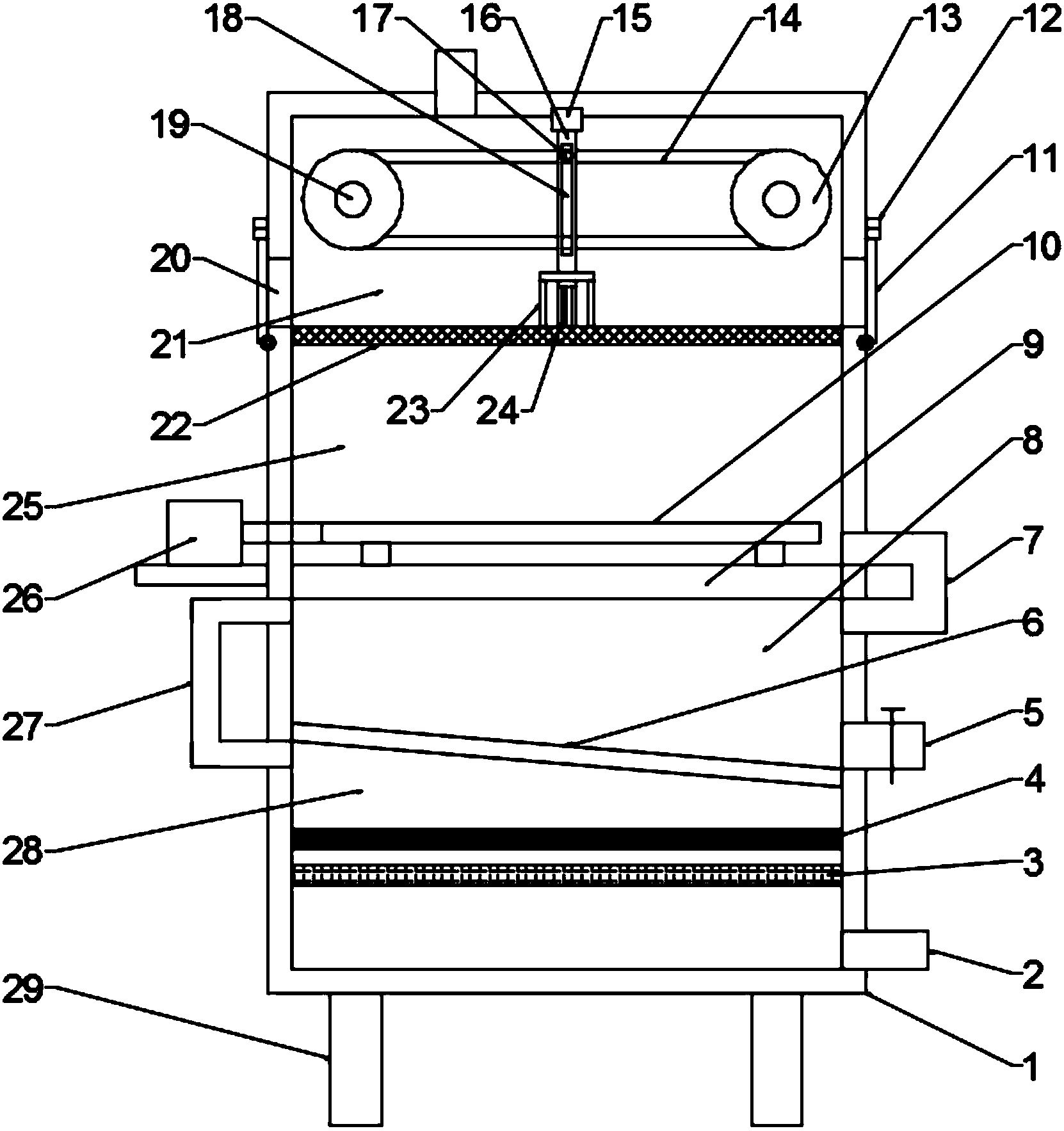

1.一种节能环保型一体化生活污水处理装置，包括箱体(1)、金属网(22)、初效滤网(4)和活性炭板(3)，其特征在于，所述箱体(1)顶部连接有进水管，箱体(1)内腔上部安装有金属网(22)，金属网(22)上方为初步过滤腔(21)，金属网(22)下方固定有隔板(9)，隔板(9)与金属网(22)之间为曝气腔(25)，初步过滤腔(21)上部两侧均安装有链轮(13)，两个链轮(13)之间连接有链条(14)，初步过滤腔(21)一侧的链轮(13)的安装轴通过联轴器与电机(19)的输出轴固定连接，链条(14)前方配合连接有活动杆(16)，链条(14)上固定有圆柱销(17)，活动杆(16)上开设有与圆柱销(17)滑动配合的通槽(18)，活动杆(16)顶端固定有滑块(15)，滑块(15)与箱体(1)内腔顶部滑动连接，活动杆(16)底端固定有固定板，固定板底部两侧均焊接有刮板(23)，固定板底部中间通过螺丝安装有毛刷(24)，刮板(123)和毛刷(24)底部均与金属网(22)上表面接触，箱体(1)两侧壁上位于金属网(22)上方均设有排杂口(20)，排杂口(20)处设有挡板(11)，曝气腔(25)内位于隔板(9)上方设有曝气管路(10)，曝气管路(10)包括U型管(30)和曝气管(31)，U型管(30)通过支杆固定于隔板(9)上，U型管(30)前后侧之间通过管道接头等距连接有多根曝气管(31)，曝气管(31)上环向等距开设有多组曝气孔(32)，相邻两根曝气管(31)上的曝气孔(32)错位设置，U型管(30)上连接有气管，气管另一端贯穿箱体(1)侧壁并与曝气风机(26)连接，曝气风机(26)通过安装板安装于箱体(1)侧壁上，所述隔板(9)下方设有滑泥板(6)，滑泥板(6)左高右低倾斜安装，隔板(9)与滑泥板(6)之间为沉淀腔(8)，所述曝气腔(25)右下部与沉淀腔(8)右上部之间连接有第一水管(7)，滑泥板(6)右端设有排污管(5)，隔板(6)下方为二次过滤腔(28)，沉淀腔(8)左上方与二次过滤腔(28)左上方之间连接有第二水管(27)，二次过滤腔(28)内安装有初效滤网(4)，初效滤网(4)下方安装有活性炭板(3)，二次过滤腔(28)右下部连接有排水管(2)。
2.根据权利要求1所述的节能环保型一体化生活污水 处理装置，其特征在于，所述箱体(1)底部四个角上均固定有支撑腿(29)。
3.根据权利要求1所述的节能环保型一体化生活污水处理装置，其特征在于，所述箱体(1)上设有门体，门体通过铰链与箱体(1)侧壁连接，门体上与箱体(1)侧壁连接处安装有密封圈。
4.根据权利要求1所述的节能环保型一体化生活污水处理装置，其特征在于，所述电机(19)通过螺栓安装于箱体(1)的外侧壁上。
5.根据权利要求1所述的节能环保型一体化生活污水处理装置，其特征在于，所述箱体(1)内腔顶部开设有与滑块(15)滑动配合的滑槽。
6.根据权利要求1所述的节能环保型一体化生活污水处理装置，其特征在于，所述挡板(11)一端通过铰链与箱体(1)侧壁连接，挡板(11)另一侧端通过卡扣(12)与箱体(1)侧壁连接。
7.根据权利要求1所述的节能环保型一体化生活污水处理装置，其特征在于，所述排污管(5)上安装有阀门。
说明书
一种节能环保型一体化生活污水处理装置
技术领域
本发明涉及节能环保设备技术领域，具体是一种节能环保型一体化生活污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理设备一般由好几个部分共同组成，占地面积大，制造成本高，而且一般都有很多杂物附在过滤网上，需要人工定时去清理，工作效率低。
发明内容
本发明的目的在于提供一种节能环保型一体化生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种节能环保型一体化生活污水处理装置，包括箱体、金属网、初效滤网和活性炭板，所述箱体顶部连接有进水管，箱体内腔上部安装有金属网，金属网上方为初步过滤腔，金属网下方固定有隔板，隔板与金属网之间为曝气腔，初步过滤腔上部两侧均安装有链轮，两个链轮之间连接有链条，初步过滤腔一侧的链轮的安装轴通过联轴器与电机的输出轴固定连接，链条前方配合连接有活动杆，链条上固定有圆柱销，活动杆上开设有与圆柱销滑动配合的通槽，活动杆顶端固定有滑块，滑块与箱体内腔顶部滑动连接，活动杆底端固定有固定板，固定板底部两侧均焊接有刮板，固定板底部中间通过螺丝安装有毛刷，刮板和毛刷底部均与金属网上表面接触，箱体两侧壁上位于金属网上方均设有排杂口，排杂口处设有挡板，曝气腔内位于隔板上方设有曝气管路，曝气管路包括U型管和曝气管，U型管通过支杆固定于隔板上，U型管前后侧之间通过管道接头等距连接有多根曝气管，曝气管上环向等距开设有多组曝气孔，相邻两根曝气管上的曝气孔错位设置，U型管上连接有气管，气管另一端贯穿箱体侧壁并与曝气风机连接，曝气风机通过安装板安装于箱体侧壁上，所述隔板下方设有滑泥板，滑泥板左高右低倾斜安装，隔板与滑泥板之间为沉淀腔，所述曝气腔右下部与沉淀腔右上部之间连接有第一水管，滑泥板右端设有排污管，隔板下方为二次过滤腔，沉淀腔左上方与二次过滤腔左上方之间连接有第二水管，二次过滤腔内安装有初效滤网，初效滤网下方安装有活性炭板，二次过滤腔右下部连接有排水管。
作为本发明进一步的方案：所述箱体底部四个角上均固定有支撑腿。
作为本发明进一步的方案：所述箱体上设有门体，门体通过铰链与箱体侧壁连接，门体上与箱体侧壁连接处安装有密封圈。
作为本发明进一步的方案：所述电机通过螺栓安装于箱体的外侧壁上。
作为本发明进一步的方案：所述箱体内腔顶部开设有与滑块滑动配合的滑槽。
作为本发明进一步的方案：所述挡板一端通过铰链与箱体侧壁连接，挡板另一侧端通过卡扣与箱体侧壁连接。
作为本发明进一步的方案：所述排污管上安装有阀门。
与现有技术相比，本发明的有益效果是：本发明设有初步过滤腔、曝气腔、沉淀腔和二次过滤腔，能够完成对污水的全面净化处理，净化效果好，且结构简单，占地面积小，制造成本低，设有电机、链条、链轮、活动杆、刮板和毛刷板，链条通过圆柱销与通槽的配合带动活动杆左右运动，活动杆通过固定板带动刮板和毛刷左右运动，能够将金属网上的杂物、毛发等不断拨向排杂口，一方面能够金属网被堵塞，另一方面能够完成自动除杂，减轻了工作人员的劳动强度，提高了工作效率。
