申请日2018.03.19
公开(公告)日2018.08.10
IPC分类号C02F9/04
摘要
本发明公开了一种固液分离的生活污水处理装置，包括底板，所述底板上设置有分离消毒腔和过滤腔，所述分离消毒腔上端设置有进水管，所述进水管出口设置在转筒内，所述转筒中间部位设置有转轴，所述转筒右端设置有固体垃圾收集槽，所述分离消毒腔左侧下端设置有臭氧发生器，所述分离消毒腔左侧底部设置有排污口，所述分离消毒腔右侧设置有第一水管，所述第一水管与分离消毒腔连通，所述第一水管另一端设置有水泵，所述水泵设置在过滤腔上端，所述水泵输出端设置有第二水管，所述第二水管的出口设置在过滤腔内，所述第二水管出口底部设置有过滤网架，本实用结构简单，污水处理彻底，固液分离，污水处理效果好。
权利要求书

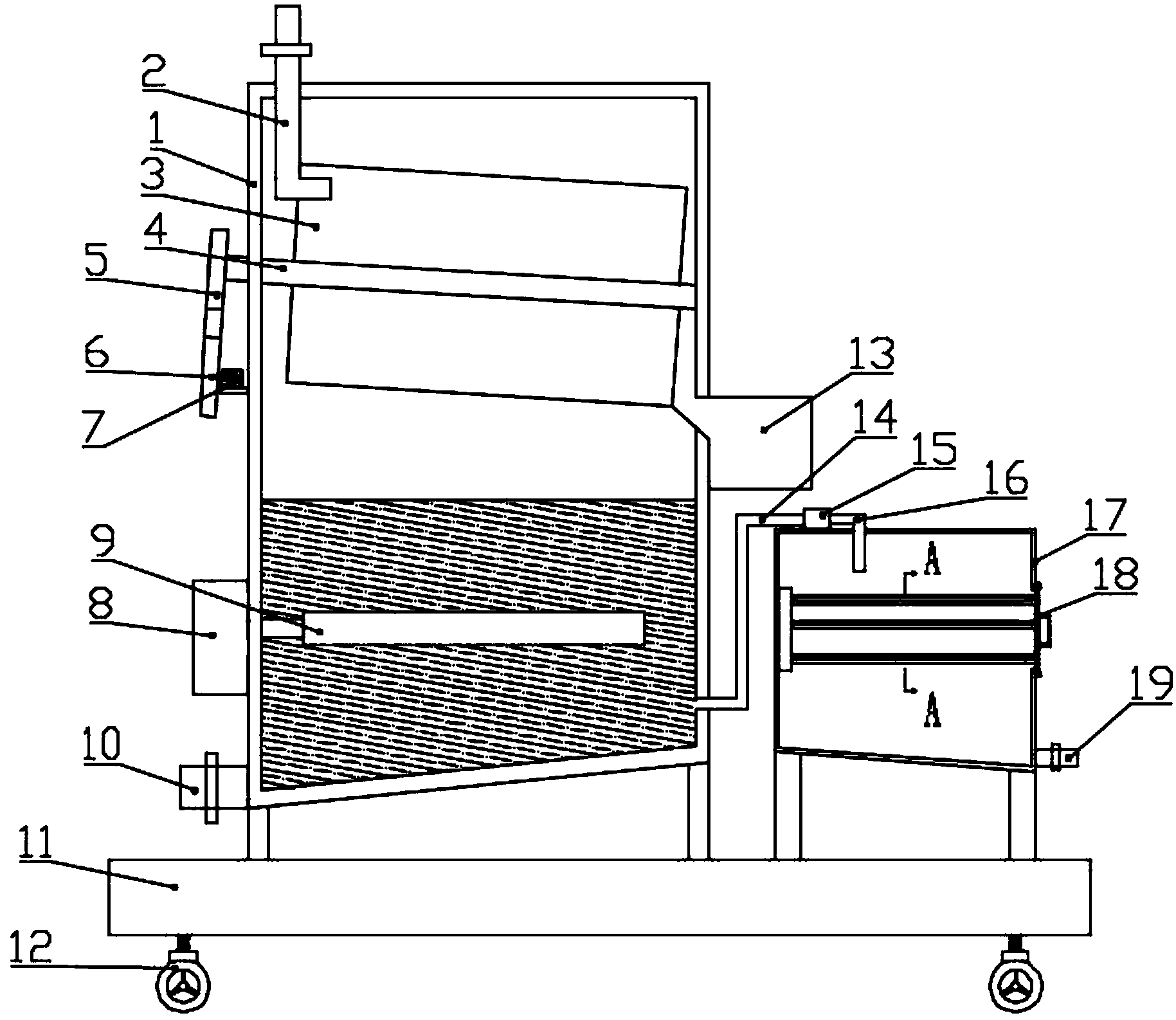

1.一种固液分离的生活污水处理装置，其特征在于，包括底板(11)，所述底板(11)底部设置有万向轮(12)，所述底板(11)上设置有分离消毒腔(1)和过滤腔(17)，所述分离消毒腔(1)上端设置有进水管(2)，所述进水管(2)出口设置在转筒(3)内，所述转筒(3)中间部位设置有转轴(4)，所述转轴(4)通过支杆(24)安装在转筒(3)上，所述转筒(3)右端设置有固体垃圾收集槽(13)，所述固体垃圾收集槽(13)设置在分离消毒腔(1)外侧，所述固体垃圾收集槽(13)与分离消毒腔(1)连通，所述转轴(4)左端设置有第一滚轮(5)，所述第一滚轮(5)通过皮带与第二滚轮(6)连接，所述第二滚轮(6)设置在电机(7)的输出端，所述第二滚轮(6)安装在分离消毒腔(1)左侧，所述分离消毒腔(1)左侧下端设置有臭氧发生器(8)，所述臭氧发生器(8)上设置有喷气管(9)，所述喷气管(9)设置在分离消毒腔(1)内，所述分离消毒腔(1)左侧底部设置有排污口(10)，所述分离消毒腔(1)底部左低右高倾斜设置，所述分离消毒腔(1)右侧设置有第一水管(14)，所述第一水管(14)与分离消毒腔(1)连通，所述第一水管(14)另一端设置有水泵(15)，所述水泵(15)设置在过滤腔(17)上端，所述水泵(15)输出端设置有第二水管(16)，所述第二水管(16)的出口设置在过滤腔(17)内，所述第二水管(16)出口底部设置有过滤网架(18)，所述过滤网架(18)上从上到下依次设置有石英砂过滤网(20)、活性炭过滤网(21)和精密过滤网(22)，所述石英砂过滤网(20)、活性炭过滤网(21)和精密过滤网(22)装配在过滤网架(18)上，所述过滤腔(17)底部左高右低倾斜设置，所述过滤腔(17)左侧底部设置有排水口(19)。
2.根据权利要求1所述的固液分离的生活污水 处理装置，其特征在于，所述万向轮(12)带锁定缓冲功能。
3.根据权利要求1所述的固液分离的生活污水处理装置，其特征在于，所述转筒(3)左高右低倾斜设置。
4.根据权利要求1所述的固液分离的生活污水处理装置，其特征在于，所述转筒(3)上设置有漏水孔(23)。
5.根据权利要求1所述的固液分离的生活污水处理装置，其特征在于，所述喷气管(9)上设置有密集小孔。
6.根据权利要求1所述的固液分离的生活污水处理装置，其特征在于，所述过滤网架(18)通过螺栓固定在过滤腔(17)上。
7.根据权利要求1所述的固液分离的生活污水处理装置，其特征在于，所述过滤网架(18)右侧设置有拉手。
说明书
一种固液分离的生活污水处理装置
技术领域
本发明涉及环保设备领域，具体是一种固液分离的生活污水处理装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。对于生活污水的处理，大多数处理方式对污水处理的不够彻底，不能达到污水处理排放标准，因而就存在水资源浪费并且污染环境的问题，而且在污水过滤处理的环节还会出现污水处理效率低，过滤网清洗不便。
发明内容
本发明的目的在于提供一种固液分离的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种固液分离的生活污水处理装置，包括底板，所述底板底部设置有万向轮，所述底板上设置有分离消毒腔和过滤腔，所述分离消毒腔上端设置有进水管，所述进水管出口设置在转筒内，所述转筒中间部位设置有转轴，所述转轴通过支杆安装在转筒上，所述转筒右端设置有固体垃圾收集槽，所述固体垃圾收集槽设置在分离消毒腔外侧，所述固体垃圾收集槽与分离消毒腔连通，所述转轴左端设置有第一滚轮，所述第一滚轮通过皮带与第二滚轮连接，所述第二滚轮设置在电机的输出端，所述第二滚轮安装在分离消毒腔左侧，所述分离消毒腔左侧下端设置有臭氧发生器，所述臭氧发生器上设置有喷气管，所述喷气管设置在分离消毒腔内，所述分离消毒腔左侧底部设置有排污口，所述分离消毒腔底部左低右高倾斜设置，所述分离消毒腔右侧设置有第一水管，所述第一水管与分离消毒腔连通，所述第一水管另一端设置有水泵，所述水泵设置在过滤腔上端，所述水泵输出端设置有第二水管，所述第二水管的出口设置在过滤腔内，所述第二水管出口底部设置有过滤网架，所述过滤网架上从上到下依次设置有石英砂过滤网、活性炭过滤网和精密过滤网，所述石英砂过滤网、活性炭过滤网和精密过滤网装配在过滤网架上，所述过滤腔底部左高右低倾斜设置，所述过滤腔左侧底部设置有排水口。
作为本发明进一步的方案：所述万向轮带锁定缓冲功能。
作为本发明再进一步的方案：所述转筒左高右低倾斜设置。
作为本发明再进一步的方案：所述转筒上设置有漏水孔。
作为本发明再进一步的方案：所述喷气管上设置有密集小孔。
作为本发明再进一步的方案：所述过滤网架通过螺栓固定在过滤腔上。
作为本发明再进一步的方案：所述过滤网架右侧设置有拉手。
与现有技术相比，本发明的有益效果是：本发明设置有滚筒对污水进行固液分离，且对固体进行甩干，处理彻底，臭氧对污水进行消毒，消毒分离腔底部倾斜设置便于清理和排污，三层过滤网对污水进行过滤，保证污水处理效果，过滤网设置在过滤网架上便于更换冲洗，本实用结构简单，污水处理彻底，固液分离，污水处理效果好。
