申请日2018.03.19
公开(公告)日2018.08.17
IPC分类号C02F9/04; B01D53/85; B01D53/78
摘要
本发明公开了一种可持续废水废气环保回收处理装置，进水管与反应罐连通，进水管上设有流量计，进气管的上面设置有控制阀，反应罐的底板设置为可移动的钢板A，反应罐底板上方设置有大孔过滤板及可移动钢板B，反应罐的底部还设置有一搅水装置，反应罐上设有计时器，反应罐顶端设有投料口，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，反应罐底端设有排水管，排水管上安装监测装置，反应罐内设有液位计，反应罐顶端设有喷水板，喷水板上通过气管连接有净化装置，净化装置与除臭装置相连，除臭装置又与消毒箱相连，回流管上安装泵，排水管的出水口与消毒箱相连。本发明结构简单，实现可持续、环保功能。
权利要求书

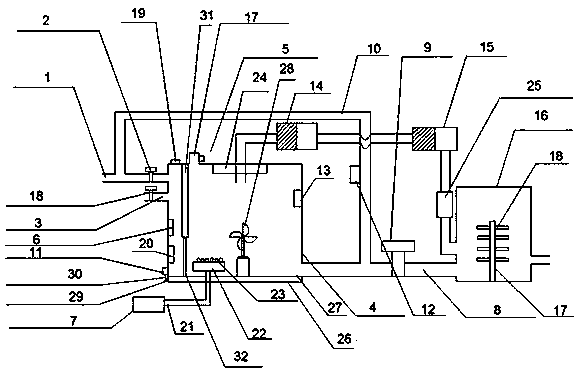

1.一种可持续废水废气环保回收处理装置，包括进水管(1)、流量计(2)、进气管(3)、反应罐(4)、加热器(6)、臭氧发生器(7)、排水管(8)、监测装置(9)、回流管(10)、泵(12)、液位计(13)、净化装置(14)、除臭装置(15)、消毒箱(16)和投料口(17)，其特征在于：进水管(1)与反应罐(4)连通，进水管(1)上设有流量计(2)，进气管(3)设置在进水管(1)的下方，进气管(3)的上面设置有控制阀(18)，反应罐(4)的底板设置为可移动的钢板A(26)，反应罐(4)底板上方设置有一双层结构，所述双层结构包括大孔过滤板及可移动钢板B(27)，反应罐(4)的底部还设置有一搅水装置(28)，反应罐(4)上设有计时器(19)，反应罐(4)顶端设有投料口(17)，反应罐(4)内壁设有加热器(6)，反应罐上(4)设有温度计(20)，臭氧发生器(7)通过输气管(21)与反应罐(4)底端相通，输气管(21)出口端设有排管(22)，排管(22)上均匀设有喷头(23)，反应罐(4)底端设有排水管(8)，排水管(8)上安装监测装置(9)，反应罐(4)侧壁设有透明玻璃板，反应罐(4)内设有液位计(13)，反应罐(4)顶端设有喷水板(24)，喷水板(24)上通过气管连接有净化装置(14)，净化装置(14)又与一除臭装置(15)相连，除臭装置(15)通过气管又与消毒箱(16)相连，回流管(10)一端与排水管(8)连接，回流管(10)另一端与进水管(1)连接，回流管(10)上安装泵(12)，排水管(8)的出水口与消毒箱(16)相连。
2.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述可移动钢板A(26)的外侧设置有一推杆A(29)，所述可移动钢板B(27)的外侧设置有一推杆B(30)。
3.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述投料口(17)上设有刻度。
4.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述除臭装置(15)内设置有多层填充层，包括生物除臭填充剂层和生物填充吸附层。
5.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述消毒箱(16)的内部设置有支架(17)，所述支架(17)上设置有消毒片(18)。
6.根据权利要求1所述的一种可持续废水 废气环保回收处理装置，其特征在于：所述净化装置(14)内设置有第一生物反应层，第一生物反应层的右侧设置有第二生物反应层。
7.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述除臭装置(15)与消毒箱(16)之间设置有一吸气泵(25)。
8.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述搅水装置(28)包括电机、转轴和叶轮，所述电机安装在反应罐(4)内，所述电机的输出轴上连接有转轴，所述转轴上铰接有叶轮。
9.根据权利要求1所述的一种可持续废水废气环保回收处理装置，其特征在于：所述反应罐(4)内靠近进水管的位置设置有挡水板(31)，挡水板(31)的下方连接有过滤网(32)，挡水板(31)的上方固定连接于反应罐(04)的顶部，过滤网(32)的下方固定连接于反应罐(4)的底部。
说明书
一种可持续废水废气环保回收处理装置
技术领域
本发明涉及环保净化相关设施，特别是一种可持续废水废气环保回收处理装置。
背景技术
近几年环境污染的问题越来越严重，环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。目前，在有些场合，产生的废水、废弃经过简单的分离就可以循环使用，然而，对于有些资金相对匮乏的企业来说，去购买高价的回收装置是很不现实的，因此，让这部分所谓的“废料”浪费了，同时也破坏了环境;因此，对于企业来说，如何开发一种既能够实现废水、废弃的分离回收同时操作也简单的装置，成为一项重要的课题。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种可持续废水废气环保回收处理装置。
本发明的目的通过以下技术方案来实现：一种可持续废水废气环保回收处理装置，包括进水管、流量计、进气管、反应罐、加热器、臭氧发生器、排水管、监测装置、回流管、泵、液位计、净化装置、除臭装置、消毒箱和投料口，进水管与反应罐连通，进水管上设有流量计，进气管设置在进水管的下方，进气管的上面设置有控制阀，反应罐的底板设置为可移动的钢板A，反应罐底板上方设置有一双层结构，所述双层结构包括大孔过滤板及可移动钢板B，反应罐的底部还设置有一搅水装置，反应罐上设有计时器，反应罐顶端设有投料口，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，排管上均匀设有喷头，反应罐底端设有排水管，排水管上安装监测装置，反应罐侧壁设有透明玻璃板，反应罐内设有液位计，反应罐顶端设有喷水板，喷水板上通过气管连接有净化装置，净化装置又与一除臭装置相连，除臭装置通过气管又与消毒箱相连，回流管一端与排水管连接，回流管另一端与进水管连接，回流管上安装泵，排水管的出水口与消毒箱相连。
所述可移动钢板A的外侧设置有一推杆A，所述可移动钢板B的外侧设置有一推杆B。
所述投料口上设有刻度。
所述除臭装置内设置有多层填充层，包括生物除臭填充剂层和生物填充吸附层。
所述消毒箱的内部设置有支架，所述支架上设置有消毒片。
所述净化装置内设置有第一生物反应层，第一生物反应层的右侧设置有第二生物反应层。
所述除臭装置与消毒箱之间设置有一吸气泵。
所述搅水装置包括电机、转轴和叶轮，所述电机安装在反应罐内，所述电机的输出轴上连接有转轴，所述转轴上铰接有叶轮。
所述反应罐内靠近进水管的位置设置有挡水板，挡水板的下方连接有过滤网，挡水板的上方固定连接于反应罐的顶部，过滤网的下方固定连接于反应罐的底部。
本发明具有以下优点：本发明通过在反应罐内设置有过滤板，具有对废水进行除杂过滤的功能，通过可移动钢板A和可移动钢板B的结构，可以使得装置不用停止工作就可以取出杂质，保证了装置的过滤效率，从投料口投入中和药剂等反应物，处理废水，计时器记录废水处理时间，准确反应，加热器为反应提供合适温度，温度计随时记录反应罐内温度，臭氧发生器为废水氧化，减少其中有害物质，搅水装置使得废水氧化更加快速和匀均，监测装置检测排出废水的达标性，通过透明玻璃板可以看到反应罐内反应情况，液位计检查反应罐内废水量的多少，净化装置发出的废气，不达标的废水经过回流管和泵重新进入反应罐内处理，同时净化箱能对废弃进行过滤作用，消毒箱内部通过支架设置有消毒片，对净化后的废水和废弃进行消毒功能，除臭箱具有采用生物和物理的方法同时对废弃进行除臭功能，结构简单，使用方便，利于推广。
