申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04
摘要
本发明公开了一种便于杂物分离的污水处理装置，包括过滤池、消化池一、消化池二、消化池三及净化消毒池，并且，所述过滤池与所述消化池一通过排污管连接，所述消化池一与所述消化池二之间通过过滤网一连接，所述消化池二与所述消化池三之间通过过滤网二连接，所述消化池三与所述净化消毒池之间通过过滤网三和挡板连接，所述过滤池顶端的一侧设置有旋转轴一，所述旋转轴一上设置有若干粗格栅，所述旋转轴一远离所述支撑轴一的一端设置有电机一，所述过滤池内部的底端设置有细格栅，所述净化消毒池内部的中间位置设置有活性炭。有益效果：将污水中的杂物进行分离，提高污水处理的效率。
翻译权利要求书

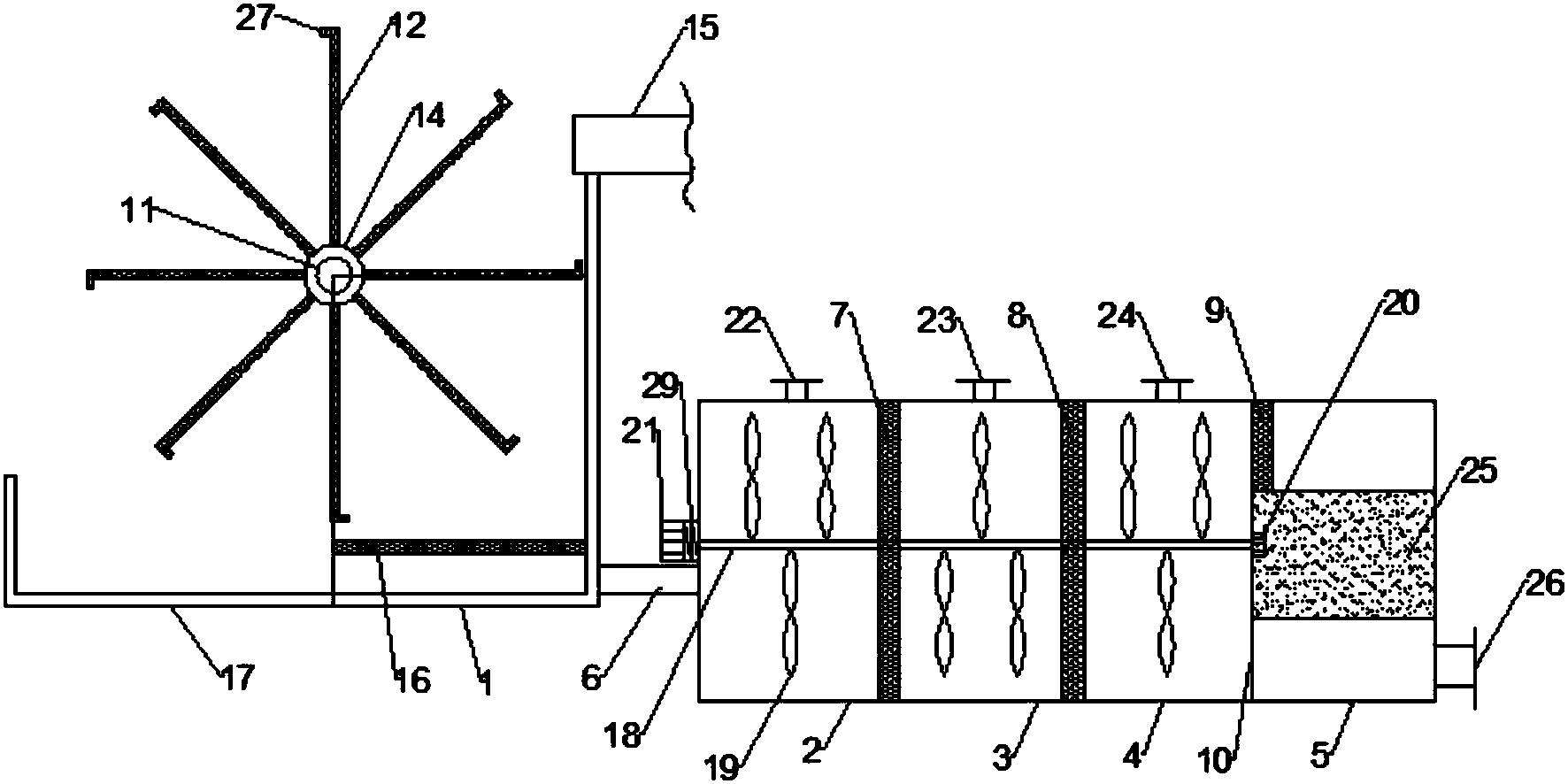

1.一种便于杂物分离的污水处理装置，其特征在于，包括过滤池(1)、消化池一(2)、消化池二(3)、消化池三(4)及净化消毒池(5)，并且，所述过滤池(1)与所述消化池一(2)通过排污管(6)连接，所述消化池一(2)与所述消化池二(3)之间通过过滤网一(7)连接，所述消化池二(3)与所述消化池三(4)之间通过过滤网二(8)连接，所述消化池三(4)与所述净化消毒池(5)之间通过过滤网三(9)和挡板(10)连接，并且，所述过滤网三(9)设置在所述挡板(10)的顶端，所述过滤池(1)顶端的一侧设置有旋转轴一(11)，所述旋转轴一(11)上设置有若干粗格栅(12)，所述旋转轴一(11)的一端设置有支撑轴一(13)，所述旋转轴一(11)远离所述支撑轴一(13)的一端设置有电机一(14)，所述过滤池(1)顶部且远离所述旋转轴一(11)的一侧设置有排污口(15)，所述过滤池(1)内部的底端设置有细格栅(16)，所述过滤池(1)一侧的底端设置有杂物池(17)，所述消化池一(2)、所述消化池二(3)及所述消化池三(4)内部的中间位置均穿插设置有旋转轴二(18)，所述旋转轴二(18)的一端设置有支撑轴二(20)，所述旋转轴二(18)远离所述支撑轴二(20)的一端设置有电机二(21)，所述消化池一(2)顶端的中间位置设置有投药口一(22)，所述消化池二(3)顶端的中间位置设置有投药口二(23)，所述消化池三(4)顶端的中间位置设置有投药口三(24)，所述净化消毒池(5)内部的中间位置设置有活性炭(25)，所述净化消毒池(5)底端且远离所述消化池三(4)的一侧设置有出水口(26)。
2.根据权利要求1所述的一种便于杂物分离的污水处理装置，其特征在于，所述粗格栅(12)远离所述旋转轴一(11)的一端设置有凸起(27)。
3.根据权利要求1所述的一种便于杂物分离的污水处理装置，其特征在于，所述粗格栅(12)为矩形结构。
4.根据权利要求1所述的一种便于杂物分离的污水处理装置，其特征在于，所述过滤池(1)的顶部水平面与所述消化池一(2)、所述消化池二(3)、所述消化池三(4)及所述净化消毒池(5)的顶部水平面为不同水平面。
5.根据权利要求1所述的一种便于杂物分离的污水处理装置，其特征在于，所述电机一(14)与所述过滤池(1)之间设置有减震弹簧一(28)。
6.根据权利要求1所述的一种便于杂物分离的污水处理装置，其特征在于，所述电机二(21)与所述消化池一(2)之间设置有减震弹簧二(29)。
说明书
一种便于杂物分离的污水处理装置
技术领域
本发明涉及污水处理领域，具体来说，涉及一种便于杂物分离的污水处理装置。
背景技术
随着科技的进步，社会的发展，我国的水处理技术得到了快速的发展，随之而来的是污水处理的技术的快速发展，在污水处理的过程中，中间部分设置有过滤网，然而，众所周知，污水中含有大量的杂物，如果对污水中的杂物不进行清理，会严重影响污水处理设备的处理效率，目前，通常采用清水冲洗的办法进行清理，但是，清洗的力度和效果有限，不是根本的解决办法，而且耗时耗力，效率低，造成工作的不连续，影响污水处理的效率。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种便于杂物分离的污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种便于杂物分离的污水处理装置，包括过滤池、消化池一、消化池二、消化池三及净化消毒池，并且，所述过滤池与所述消化池一通过排污管连接，所述消化池一与所述消化池二之间通过过滤网一连接，所述消化池二与所述消化池三之间通过过滤网二连接，所述消化池三与所述净化消毒池之间通过过滤网三和挡板连接，并且，所述过滤网三设置在所述挡板的顶端，所述过滤池顶端的一侧设置有旋转轴一，所述旋转轴一上设置有若干粗格栅，所述旋转轴一的一端设置有支撑轴一，所述旋转轴一远离所述支撑轴一的一端设置有电机一，所述过滤池顶部且远离所述旋转轴一的一侧设置有排污口，所述过滤池内部的底端设置有细格栅，所述过滤池一侧的底端设置有杂物池，所述消化池一、所述消化池二及所述消化池三内部的中间位置均穿插设置有旋转轴二，所述旋转轴二的一端设置有支撑轴二，所述旋转轴二远离所述支撑轴二的一端设置有电机二，所述消化池一顶端的中间位置设置有投药口一，所述消化池二顶端的中间位置设置有投药口二，所述消化池三顶端的中间位置设置有投药口三，所述净化消毒池内部的中间位置设置有活性炭，所述净化消毒池底端且远离所述消化池三的一侧设置有出水口。
进一步的，所述粗格栅远离所述旋转轴一的一端设置有凸起。
进一步的，所述粗格栅为矩形结构。
进一步的，所述过滤池的顶部水平面与所述消化池一、所述消化池二、所述消化池三及所述净化消毒池的顶部水平面为不同水平面。
进一步的，所述电机一与所述过滤池之间设置有减震弹簧一。
进一步的，所述电机二与所述消化池一之间设置有减震弹簧二。
本发明的有益效果为：通过设置过滤网一、过滤网二和过滤网三，从而将污水进行过滤处理，通过设置旋转轴一、电机一和粗格栅，从而使得电机一带动旋转轴一进行转动，从而带动粗格栅进行运动，进而使得污水中的杂物从污水中分离出来，通过设置细格栅，从而将污水中的渣滓进行分离，通过设置旋转轴二、旋转桨和电机二，从而使得电机二带动旋转轴二进行运动，进而带动旋转桨进行旋转，进而能够将消化池一、消化池二及消化池三进行搅拌，使得污水与药物充分反应，通过设置活性炭，从而将污水中的微小杂质进行吸附处理，使得水质得到进一步的提升。
