申请日2018.05.24
公开(公告)日2018.08.31
IPC分类号C02F1/38
摘要
本发明公开了一种便于分离污物的污水处理装置，包括底座，底座上端的一侧设置有支架一，底座上端的另一侧设置有支架二，底座的上端且位于支架一与支架二之间设置有收集箱，收集箱的上方且位于支架一与支架二之间设置有活动箱，活动箱的上端设置有进水口，活动箱的下端设置有与活动箱相配合的活动板，活动板上均匀设置有若干通孔，活动箱的中间位置穿插设置有转轴，并且，转轴的两端贯穿在支架一与支架二上，转轴上且位于活动箱内设置有密封管，转轴的下端且位于密封管内设置有活动块，转轴的两端且位于支架一与支架二上均设置有滑块。有益效果：保证了污水与污物的分离效率，提高了污水处理的效率。
翻译权利要求书

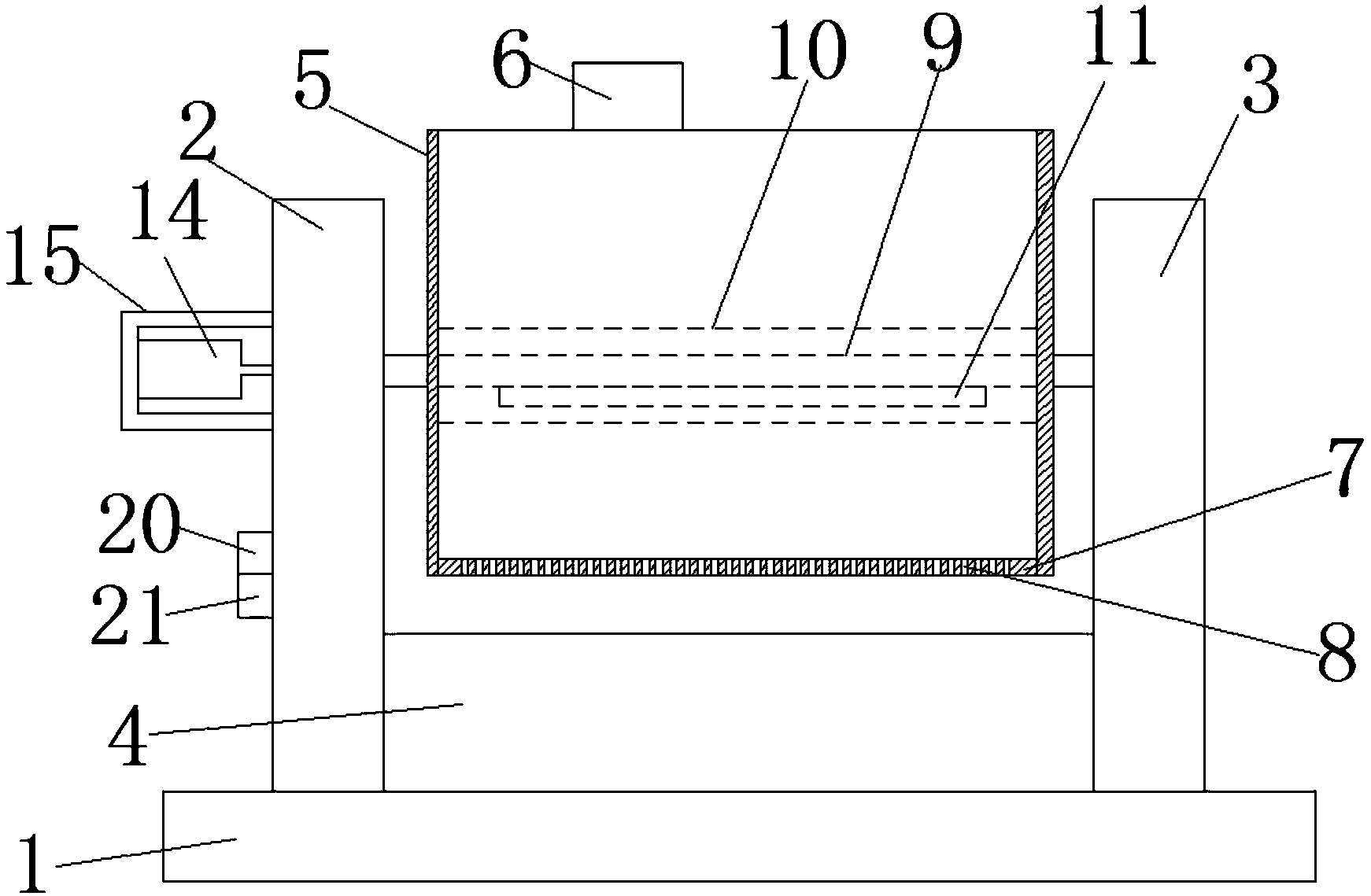

1.一种便于分离污物的污水处理装置，其特征在于，包括底座(1)，所述底座(1)上端的一侧设置有支架一(2)，所述底座(1)上端的另一侧设置有支架二(3)，所述底座(1)的上端且位于所述支架一(2)与所述支架二(3)之间设置有收集箱(4)，所述收集箱(4)的上方且位于所述支架一(2)与所述支架二(3)之间设置有活动箱(5)，所述活动箱(5)的上端设置有进水口(6)，所述活动箱(5)的下端设置有与所述活动箱(5)相配合的活动板(7)，所述活动板(7)上均匀设置有若干通孔(8)，所述活动箱(5)的中间位置穿插设置有转轴(9)，并且，所述转轴(9)的两端贯穿在所述支架一(2)与所述支架二(3)上，所述转轴(9)上且位于所述活动箱(5)内设置有密封管(10)，所述转轴(9)的下端且位于所述密封管(10)内设置有活动块(11)，所述转轴(9)的两端且位于所述支架一(2)与所述支架二(3)上均设置有滑块(12)，所述支架一(2)与所述支架二(3)上均设置有与所述滑块(12)相配合的限位槽(13)，所述支架一(2)的一侧且位于所述滑块(12)的一侧上设置有电机(14)，并且，所述电机(14)的输出轴与所述转轴(9)连接，所述电机(14)的一侧设置有电机座(15)，所述滑块(12)的上下两侧且位于所述限位槽(13)内均设置有活动杆(16)，所述活动杆(16)远离所述滑块(12)的一侧设置有固定框(17)，并且，所述固定框(17)远离所述活动杆(16)的一侧与所述限位槽(13)连接，所述活动杆(16)的上端贯穿在所述固定框(17)上且延伸至所述固定框(17)的内部，所述活动杆(16)远离所述滑块(12)的一端且位于所述固定框(17)内设置有限位块(18)，所述活动杆(16)上且位于所述限位块(18)与所述固定框(17)之间套设有弹簧(19)，所述电机(14)的下方且位于所述支架一(2)的一侧设置有控制开关(20)，所述控制开关(20)的下端设置有电源接口(21)，所述电源接口(21)通过导线依次与所述电机(14)及所述控制开关(20)电连接。
2.根据权利要求1所述的一种便于分离污物的污水处理装置，其特征在于，所述密封管(10)与所述活动箱(5)的连接处设置有密封圈。
3.根据权利要求1所述的一种便于分离污物的污水处理装置，其特征在于，所述转轴(9)与所述活动箱(5)两端的连接处设置有轴承。
4.根据权利要求1所述的一种便于分离污物的污水处理装置，其特征在于，所述活动板(7)与所述活动箱(5)的连接处且位于所述活动箱(5)上设置有滑槽。
5.根据权利要求1所述的一种便于分离污物的污水处理装置，其特征在于，所述固定框(17)与所述活动杆(16)的连接处设置有限位孔。
说明书
一种便于分离污物的污水处理装置
技术领域
本发明涉及污水处理领域，具体来说，涉及一种便于分离污物的污水处理装置。
背景技术
目前，生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷和硫，致病细菌多。污水的种类有很多，许多污水中有很多的污物，在对污水进行处理时需要将污物与水分进行分离，现有污水处理装置在分离污物时不便于对污物进行收集，从而容易让污物造成二次污染，从而就降低了污水的处理效果。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种便于分离污物的污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种便于分离污物的污水处理装置，包括底座，所述底座上端的一侧设置有支架一，所述底座上端的另一侧设置有支架二，所述底座的上端且位于所述支架一与所述支架二之间设置有收集箱，所述收集箱的上方且位于所述支架一与所述支架二之间设置有活动箱，所述活动箱的上端设置有进水口，所述活动箱的下端设置有与所述活动箱相配合的活动板，所述活动板上均匀设置有若干通孔，所述活动箱的中间位置穿插设置有转轴，并且，所述转轴的两端贯穿在所述支架一与所述支架二上，所述转轴上且位于所述活动箱内设置有密封管，所述转轴的下端且位于所述密封管内设置有活动块，所述转轴的两端且位于所述支架一与所述支架二上均设置有滑块，所述支架一与所述支架二上均设置有与所述滑块相配合的限位槽，所述支架一的一侧且位于所述滑块的一侧上设置有电机，并且，所述电机的输出轴与所述转轴连接，所述电机的一侧设置有电机座，所述滑块的上下两侧且位于所述限位槽内均设置有活动杆，所述活动杆远离所述滑块的一侧设置有固定框，并且，所述固定框远离所述活动杆的一侧与所述限位槽连接，所述活动杆的上端贯穿在所述固定框上且延伸至所述固定框的内部，所述活动杆远离所述滑块的一端且位于所述固定框内设置有限位块，所述活动杆上且位于所述限位块与所述固定框之间套设有弹簧，所述电机的下方且位于所述支架一的一侧设置有控制开关，所述控制开关的下端设置有电源接口，所述电源接口通过导线依次与所述电机及所述控制开关电连接。
进一步，所述密封管与所述活动箱的连接处设置有密封圈。
进一步，所述转轴与所述活动箱两端的连接处设置有轴承。
进一步，所述活动板与所述活动箱的连接处且位于所述活动箱上设置有滑槽。
进一步，所述固定框与所述活动杆的连接处设置有限位孔。
本发明的有益效果为：通过将污水通过进水口进入到活动箱内，此时，通过控制开关使得电机工作，进而电机带动转轴运动，使得转轴带动密封管内的活动块转动，进而产生离心力，进而使得转轴在滑块上运动，带动滑块上下抖动，使得滑块带动限位块运动，进而使得挤压弹簧，通过弹簧的收缩作用，对滑块起到缓冲的作用，使得带动转轴及活动箱抖动，将污水通过通孔落入到收集箱中，污物留在活动箱内，一段时间后，打开活动板，将污物从活动箱中去除，从而保证了污水与污物的分离效率，提高了污水处理的效率。
