申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理厂用的除油撇渣装置，其结构包括外接电源线、出水口、多重除油撇扎装置、维修门、透明观察窗、控制面板、防护外壳、进水口，进水口下端嵌入安装在防护外壳上端并且相互垂直，控制面板下端通过销杆与防护外壳前端向焊接，外接电源线左端嵌入安装在防护外壳右端，出水口左端嵌入安装在防护外壳右端，透明观察窗背部嵌入安装在维修门前端，本发明一种污水处理厂用的除油撇渣装置，本设计采用气浮法与絮凝法的结合，通过气浮法能够快速进行油水分离，并且通过絮凝法将分离后的油滴吸附成为絮状物再将其过滤，能在单次净化中使得原水达到净化使用的标准水平，从而减少了净化成本。
翻译权利要求书

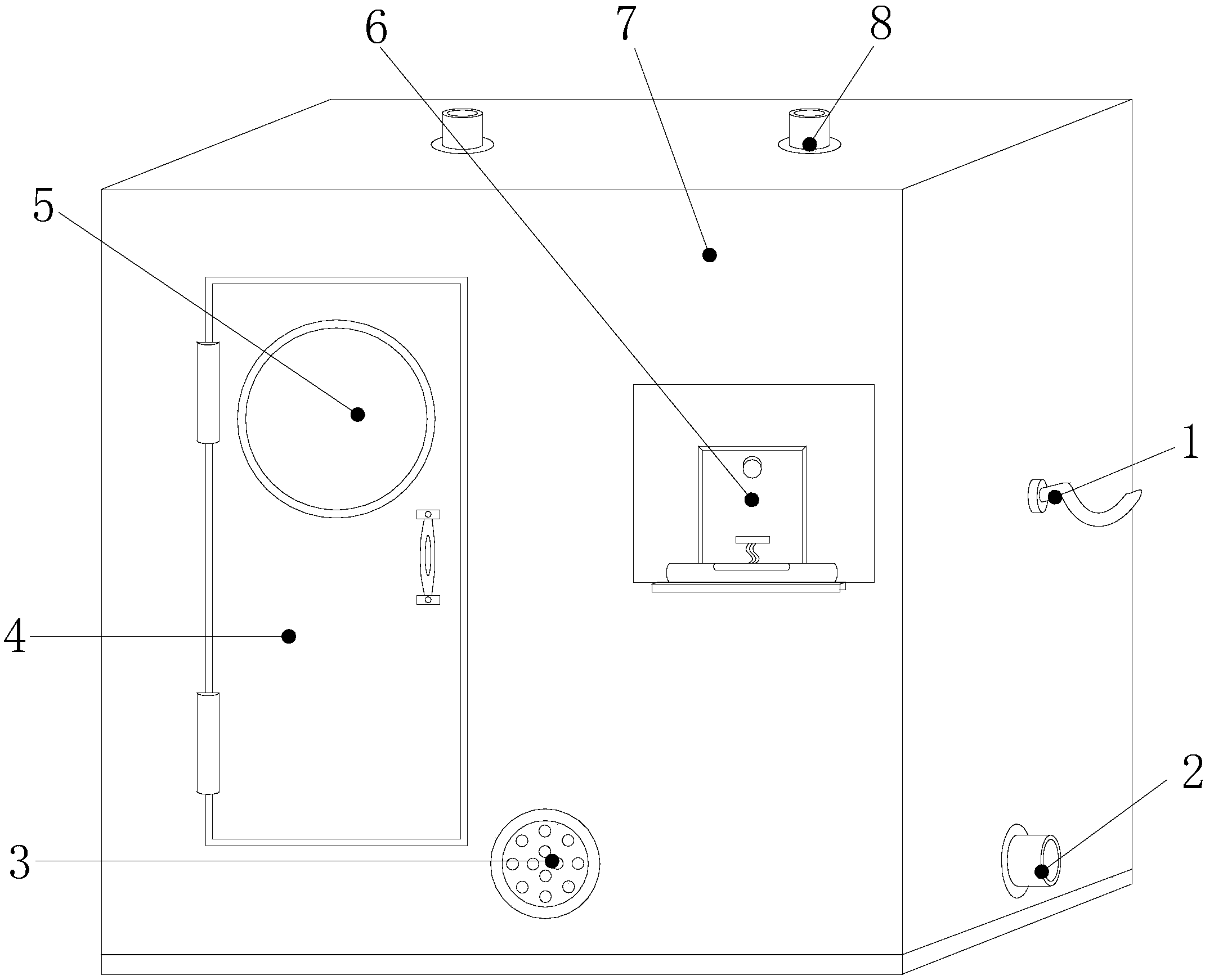

1.一种污水处理厂用的除油撇渣装置，其特征在于：其结构包括外接电源线(1)、出水口(2)、多重除油撇扎装置(3)、维修门(4)、透明观察窗(5)、控制面板(6)、防护外壳(7)、进水口(8)，其特征在于：
所述进水口(8)下端嵌入安装在防护外壳(7)上端并且相互垂直，所述控制面板(6)下端通过销杆与防护外壳(7)前端向焊接，所述外接电源线(1)左端嵌入安装在防护外壳(7)右端，所述出水口(2)左端嵌入安装在防护外壳(7)右端，所述透明观察窗(5)背部嵌入安装在维修门(4)前端，所述维修门(4)左端通过合页与防护外壳(7)前端相连接，所述多重除油撇扎装置(3)嵌入安装在防护外壳(7)上。
所述多重除油撇扎装置(3)包括水位探测机构(31)、絮凝液补充机构(32)、絮凝液控制机构(33)、油水气浮机构(34)、电源控制结构(35)、过滤除渣机构(36)、双向动力机构(37);
所述絮凝液控制机构(33)设于水位探测机构(31)右端，所述絮凝液补充机构(32)设于絮凝液控制机构(33)上端，所述过滤除渣机构(36)设于双向动力机构(37)上端，所述电源控制结构(35)通过双向动力机构(37)与过滤除渣机构(36)相连接，所述油水气浮机构(34)设于水位探测机构(31)下端。
2.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述水位探测机构(31)包括扭簧轮(311)、交叉连接支杆(312)、第二定距拉线(313)、第一定滑轮(314)、第三传动皮带(315)、固定导滑条(316)、漂浮重力块(317)，所述扭簧轮(311)通过交叉连接支杆(312)与第一定滑轮(314)相连接，所述第一定滑轮(314)外表面与第三传动皮带(315)内表面贴合，所述漂浮重力块(317)背部嵌入安装在固定导滑条(316)前端，所述第三传动皮带(315)与絮凝液控制机构(33)相连接。
3.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述絮凝液补充机构(32)包括第一固定导滑板(321)、闸门条(322)、第二定滑轮(323)、第三定距拉线(324)、V字导水管(325)、第二复位弹簧(326)、活动连接支杆(327)、浮力块(328)，所述闸门条(322)背部嵌入安装在第一固定导滑板(321)前端，所述闸门条(322)通过第三定距拉线(324)与第二定滑轮(323)相连接，所述闸门条(322)右端设有V字导水管(325)，所述第二复位弹簧(326)右端与活动连接支杆(327)左上端相焊接，所述活动连接支杆(327)通过销钉与浮力块(328)上端相连接。
4.根据权利要求1或2所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述絮凝液控制机构(33)包括第二闸门条(331)、第三复位弹簧(332)、第三定滑轮(333)、第四定距拉线(334)、单向活动凹齿杆(335)、棘齿摆杆(336)、第四传动皮带(337)、第四定滑轮(338)，所述第二闸门条(331)右端通过第四定距拉线(334)与第三定滑轮(333)相连接，所述闸门条(331)右端与第三复位弹簧(332)左端相焊接，所述单向活动凹齿杆(335)左端与棘齿摆杆(336)右端相啮合，所述棘齿摆杆(336)通过第四传动皮带(337)与第四定滑轮(338)相连接，所述左侧第四定滑轮(338)通过第三传动皮带(315)与第一定滑轮(314)相连接。
5.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述油水气浮机构(34)包括气喷头(341)、曲折导气管(342)、气管固定筒(343)、气泵(344)、电源线(345)，所述电源线(345)下端与气泵(344)上端相焊接，所述曲折导气管(342)右下端嵌入安装在气喷头(341)上端，所述气管固定筒(343)内表面与曲折导气管(342)外表面贴合。
6.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述电源控制结构(35)包括活动连杆架(351)、第一复位弹簧(352)、通电杆(353)、电动机(354)、通电端子(355)、线圈(356)、连接转杆(357)、外槽轮(358)、双接滚筒(359)、第一定距拉线(3510)、转轴(3511)，所述线圈(356)左端与通电端子(355)右端相焊接，所述连接转杆(357)右端嵌入安装在外槽轮(358)左端并且相互垂直，所述双接滚筒(359)通过第一定距拉线(3510)与活动连杆架(351)相连接，所述第一复位弹簧(352)上端与通电杆(353)下端贴合，所述转轴(3511)左端嵌入安装在电动机(354)右端，所述转轴(3511)与双向动力机构(37)相连接。
7.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述过滤除渣机构(36)包括拨片(361)、拨片轮(362)、第一传动皮带(363)、转筒(364)、弧形滤板(365)、残渣暂存盒(366)，所述拨片(361)下端嵌入安装在拨片轮(362)外表面，所述拨片轮(362)通过第一传动皮带(363)与转筒(364)相连接，所述弧形滤板(365)下端与残渣暂存盒(366)上端贴合，所述转筒(364)与双向动力机构(37)相连接。
8.根据权利要求1或7所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述双向动力机构(37)包括轴杆(371)、第一直齿轮(372)、第二直齿轮(373)、第一伞齿轮(374)、第二伞齿轮(375)、第二传动皮带(376)、絮状物收集轮(377)，所述轴杆(371)下端贯穿于第一直齿轮(372)中间并且相互垂直，所述第一伞齿轮(374)背部与第二伞齿轮(375)上端相啮合，所述第二伞齿轮(375)通过第二传动皮带(376)与絮状物收集轮(377)相连接，所述轴杆(371)上端嵌入安装在转筒(364)下端并且处于同一轴心，所述防护外壳(7)下端内表面与气泵(344)下端相焊接，所述防护外壳(7)上端内表面与闸门条(322)上表面贴合。
说明书
一种污水处理厂用的除油撇渣装置
技术领域
本发明是一种污水处理厂用的除油撇渣装置，属于污水处理领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术在对含油的污水进行处理时，由于油渣污水中的油渍较难彻底分离，单次加工的污水中含油量偏高，导致进行多次加工净化增加了较多的净化成本。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水处理厂用的除油撇渣装置，以解决现有技术在对含油的污水进行处理时，由于油渣污水中的油渍较难彻底分离，单次加工的污水中含油量偏高，导致进行多次加工净化增加了较多的净化成本的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种污水处理厂用的除油撇渣装置，其结构包括外接电源线、出水口、多重除油撇扎装置、维修门、透明观察窗、控制面板、防护外壳、进水口，所述进水口下端嵌入安装在防护外壳上端并且相互垂直，所述控制面板下端通过销杆与防护外壳前端向焊接，所述外接电源线左端嵌入安装在防护外壳右端，所述出水口左端嵌入安装在防护外壳右端，所述透明观察窗背部嵌入安装在维修门前端，所述维修门左端通过合页与防护外壳前端相连接，所述多重除油撇扎装置嵌入安装在防护外壳上。
所述多重除油撇扎装置包括水位探测机构、絮凝液补充机构、絮凝液控制机构、油水气浮机构、电源控制结构、过滤除渣机构、双向动力机构，所述絮凝液控制机构设于水位探测机构右端，所述絮凝液补充机构设于絮凝液控制机构上端，所述过滤除渣机构设于双向动力机构上端，所述电源控制结构通过双向动力机构与过滤除渣机构相连接，所述油水气浮机构设于水位探测机构下端。
进一步地，所述水位探测机构包括扭簧轮、交叉连接支杆、第二定距拉线、第一定滑轮、第三传动皮带、固定导滑条、漂浮重力块，所述扭簧轮通过交叉连接支杆与第一定滑轮相连接，所述第一定滑轮外表面与第三传动皮带内表面贴合，所述漂浮重力块背部嵌入安装在固定导滑条前端，所述第三传动皮带与絮凝液控制机构相连接。
进一步地，所述絮凝液补充机构包括第一固定导滑板、闸门条、第二定滑轮、第三定距拉线、V字导水管、第二复位弹簧、活动连接支杆、浮力块，所述闸门条背部嵌入安装在第一固定导滑板前端，所述闸门条通过第三定距拉线与第二定滑轮相连接，所述闸门条右端设有V字导水管，所述第二复位弹簧右端与活动连接支杆左上端相焊接，所述活动连接支杆通过销钉与浮力块上端相连接。
进一步地，所述絮凝液控制机构包括第二闸门条、第三复位弹簧、第三定滑轮、第四定距拉线、单向活动凹齿杆、棘齿摆杆、第四传动皮带、第四定滑轮，所述第二闸门条右端通过第四定距拉线与第三定滑轮相连接，所述闸门条右端与第三复位弹簧左端相焊接，所述单向活动凹齿杆左端与棘齿摆杆右端相啮合，所述棘齿摆杆通过第四传动皮带与第四定滑轮相连接，所述左侧第四定滑轮通过第三传动皮带与第一定滑轮相连接。
进一步地，所述油水气浮机构包括气喷头、曲折导气管、气管固定筒、气泵、电源线，所述电源线下端与气泵上端相焊接，所述曲折导气管右下端嵌入安装在气喷头上端，所述气管固定筒内表面与曲折导气管外表面贴合。
进一步地，所述电源控制结构包括活动连杆架、第一复位弹簧、通电杆、电动机、通电端子、线圈、连接转杆、外槽轮、双接滚筒、第一定距拉线、转轴，所述线圈左端与通电端子右端相焊接，所述连接转杆右端嵌入安装在外槽轮左端并且相互垂直，所述双接滚筒通过第一定距拉线与活动连杆架相连接，所述第一复位弹簧上端与通电杆下端贴合，所述转轴左端嵌入安装在电动机右端，所述转轴与双向动力机构相连接。
进一步地，所述过滤除渣机构包括拨片、拨片轮、第一传动皮带、转筒、弧形滤板、残渣暂存盒，所述拨片下端嵌入安装在拨片轮外表面，所述拨片轮通过第一传动皮带与转筒相连接，所述弧形滤板下端与残渣暂存盒上端贴合，所述转筒与双向动力机构相连接。
进一步地，所述双向动力机构包括轴杆、第一直齿轮、第二直齿轮、第一伞齿轮、第二伞齿轮、第二传动皮带、絮状物收集轮，所述轴杆下端贯穿于第一直齿轮中间并且相互垂直，所述第一伞齿轮背部与第二伞齿轮上端相啮合，所述第二伞齿轮通过第二传动皮带与絮状物收集轮相连接，所述轴杆上端嵌入安装在转筒下端并且处于同一轴心，所述防护外壳下端内表面与气泵下端相焊接，所述防护外壳上端内表面与闸门条上表面贴合。
有益效果
本发明一种污水处理厂用的除油撇渣装置，通过控制面板上的把手将其向下拉动，使其围绕下端与防护外壳所连接的轴进行半面旋转，与下端限位板贴合时，通过操作控制面板上的控制按键使电源控制结构中的电源控制结构接通电源，令线圈在通电后由于其产生的电磁感应作用下使连接转杆进行旋转，从而带动双接滚筒进行同步运动，使双接滚筒拉动第一定距拉线令通电杆向下运动与电动机上的带接触端子接触导入电流，电动机在通入电流后将电能转化为机械能，且通过嵌入在其右端的转轴向上下方双向传递，的那个原水通过进水口进行处理箱中时，径直流入过滤除渣机构中的弧形滤板，而原水中的杂质则会被弧形滤板所阻挡，通过拨片的旋转拨动，使被滤物通过缺口进入残渣暂存盒中暂存，一次处理的原水通入二次处理箱时，通过水量的累积使水位探测机构中的漂浮重力块上升从而打开絮凝液控制机构中的第二闸门条，令上端絮凝液流入下端处理池中，通过油水气浮机构中的气泵的作用向经由曲折导气管向一次处理液中充入气体，通过气浮法使处理液中的油滴快速上浮，经过絮凝液吸附微水油滴形成絮状物，再反应结束后通入二次过滤箱，再经过出水口排出，双向动力机构中的絮状物收集轮的将过滤物拨动收集，本设计采用气浮法与絮凝法的结合，通过气浮法能够快速进行油水分离，并且通过絮凝法将分离后的油滴吸附成为絮状物再将其过滤，能在单次净化中使得原水达到净化使用的标准水平，从而减少了净化成本。
