申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04; C02F101/36
摘要
本发明公开了一种多重搅拌污水处理设备，包括第一处理罐和第二处理罐，第一处理罐上端设置有电机一和进污水口，电机一的底部连接有搅拌轴一和搅拌轴一上的齿轮一、齿轮二和齿轮三，齿轮三的一端设置有螺母一和连接杆，齿轮一的上端和下端设置有均与连接杆相配合的螺母二和螺母三，搅拌器一和旋转叶的下端设置有隔砂板、过滤筛板和过滤网，搅拌轴一的下端设置有与齿轮一相配合的搅拌器二，第一处理罐的一侧设置有回流管和水泵，第一处理罐与第二处理罐之间连接有出水管，第二处理罐的上端设置有电机二、搅拌轴二和搅拌器三，搅拌器三的下方设置有开关封闭板、渗透膜和活性炭过滤层。有益效果：达到污水的处理的效果，增加处理污水的效率。
翻译权利要求书

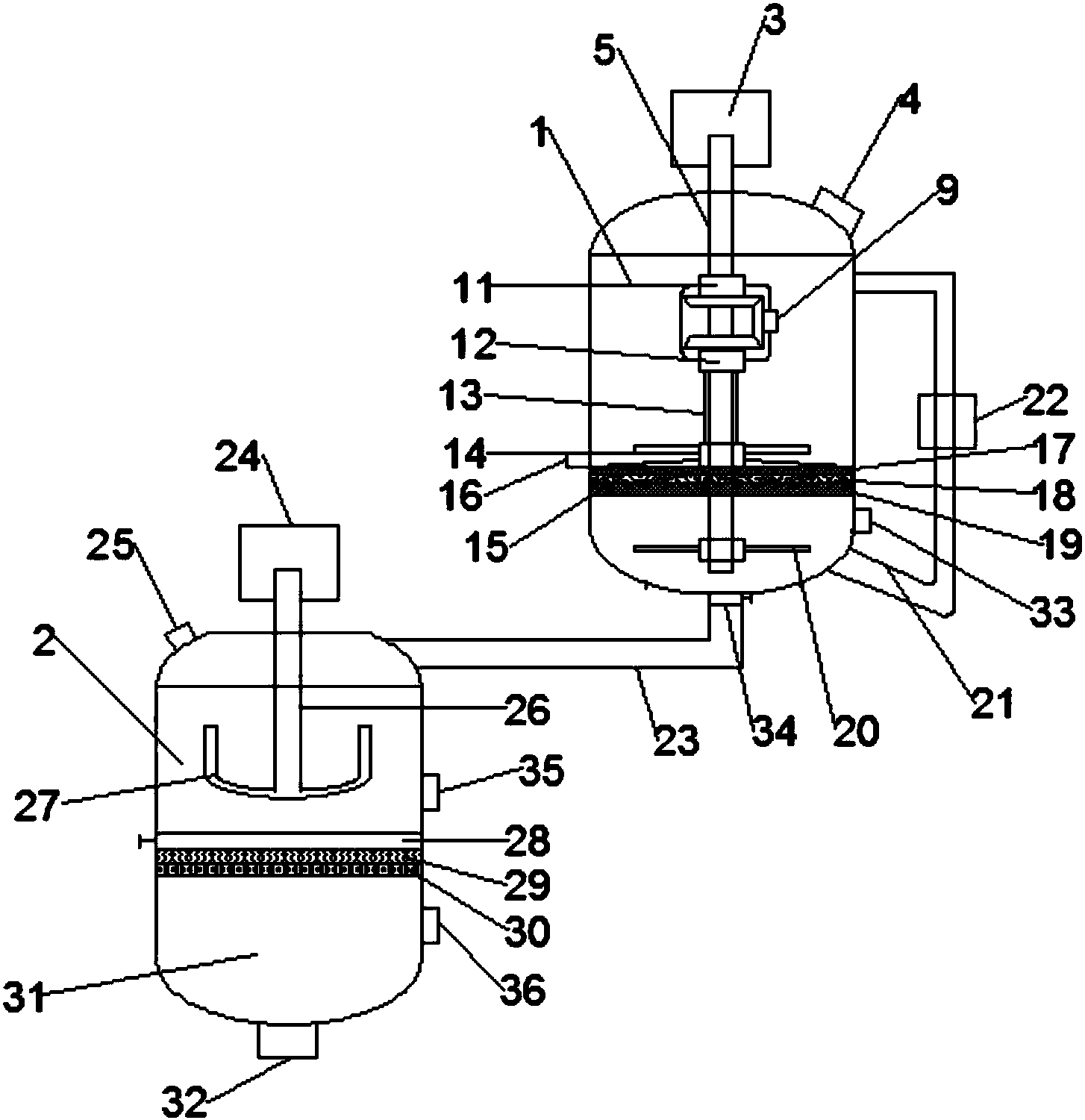

1.一种多重搅拌污水处理设备，其特征在于，包括第一处理罐(1)，所述第一处理罐(1)的一侧设置有第二处理罐(2)，所述第一处理罐(1)的上端设置有电机一(3)，所述第一处理罐(1)的上端且位于所述电机一(3)的一侧设置有进污水口(4)，所述电机一(3)的底部连接有贯穿于所述第一处理罐(1)的顶部并延伸至所述第一处理罐(1)内部的搅拌轴一(5)，所述搅拌轴一(5)上且位于所述第一处理罐(1)的内部设置有齿轮一(6)，所述搅拌轴一(5)上且位于所述齿轮一(6)下方套设有齿轮二(7)，所述搅拌轴一(5)的一侧设置有分别与所述齿轮一(6)和所述齿轮二(7)相配合的齿轮三(8)，所述齿轮三(8)远离所述搅拌轴一(5)的一端设置有螺母一(9)，所述螺母一(9)上穿插设置有连接杆(10)，所述齿轮一(6)的上端设置有与所述连接杆(10)相配合的螺母二(11)，所述齿轮二(7)的下端设置有与所述连接杆(10)相配合的螺母三(12)，所述螺母三(12)的下端且位于所述搅拌轴一(5)的外侧设置有轴套(13)，所述轴套(13)的下端设置有与所述齿轮二(7)相配合的搅拌器一(14)和旋转叶(15)，第一处理罐(1)的一侧且位于所述旋转叶(15)的一端设置有出泥口(16)，所述旋转叶(15)的下端且位于第一处理罐(1)的内部设置有隔砂板(17)，所述隔砂板(17)的下端设置有过滤筛板(18)，所述过滤筛板(18)的下端设置有过滤网(19)，并且，所述搅拌轴一(5)均贯穿于所述隔砂板(17)、所述过滤筛板(18)和所述过滤网(19)中间，所述搅拌轴一(5)的下端且位于所述过滤网(19)的下方设置有与所述齿轮一(6)相配合的搅拌器二(20)，所述第一处理罐(1)的一侧设置有回流管(21)，所述回流管(21)上且远离所述第一处理罐(1)的一侧设置有水泵(22)，所述第一处理罐(1)的下端中部与所述第二处理罐(2)顶部一侧之间连接有出水管(23)，所述第二处理罐(2)的上端设置有电机二(24)，所述第二处理罐(2)的上端且位于所述电机二(24)的一侧设置有药剂添加管(25)，所述电机二(24)的底部连接有贯穿于所述第二处理罐(2)的顶部并延伸至所述第二处理罐(2)内部的搅拌轴二(26)，所述搅拌轴二(26)且位于所述第二处理罐(2)的内部设置有搅拌器三(27)，所述第二处理罐(2)的内部且位于所述搅拌器三(27)的下方设置有开关封闭板(28)，所述开关封闭板(28)的下端设置有渗透膜(29)，所述渗透膜(29)的下端设置有活性炭过滤层(30)，所述活性炭过滤层(30)的下方设置有清水腔(31)，所述清水腔(31)的下方且位于所述第二处理罐(2)的下端设置有出水口(32)。
2.根据权利要求1所述的一种多重搅拌污水处理设备，其特征在于，所述第一处理罐(1)的一侧位于所述回流管(21)的一侧设置有水颗粒检测器(33)。
3.根据权利要求1所述的一种多重搅拌污水处理设备，其特征在于，所述第一处理罐(1)与所述出水管(23)之间设置有出水阀(34)。
4.根据权利要求1所述的一种多重搅拌污水处理设备，其特征在于，所述第二处理罐(2)的一侧且靠近所述搅拌器三(27)的一侧设置有水质检测仪一(35)。
5.根据权利要求1所述的一种多重搅拌污水处理设备，其特征在于，所述第二处理罐(2)的底部一侧且位于所述水质检测仪一(35)的下方设置有水质检测仪二(36)。
说明书
一种多重搅拌污水处理设备
技术领域
本发明涉及污水处理领域，具体来说，涉及一种多重搅拌污水处理设备。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有发展前景的事业，水资源的循环再利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等。如果随意排放，将造成地下水体的污染，并导致富营养化，因此迫切需要一种快速高效的装置和方法，使这种废水达到污水综合排放标准的要求。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种多重搅拌污水处理设备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种多重搅拌污水处理设备，包括第一处理罐，所述第一处理罐的一侧设置有第二处理罐，所述第一处理罐的上端设置有电机一，所述第一处理罐的上端且位于所述电机一的一侧设置有进污水口，所述电机一的底部连接有贯穿于所述第一处理罐的顶部并延伸至所述第一处理罐内部的搅拌轴一，所述搅拌轴一上且位于所述第一处理罐的内部设置有齿轮一，所述搅拌轴一上且位于所述齿轮一下方套设有齿轮二，所述搅拌轴一的一侧设置有分别与所述齿轮一和所述齿轮二相配合的齿轮三，所述齿轮三远离所述搅拌轴一的一端设置有螺母一，所述螺母一上穿插设置有连接杆，所述齿轮一的上端设置有均与所述连接杆相配合的螺母二，所述齿轮二的下端设置有与所述连接杆相配合的螺母三，所述螺母三的下端且位于所述搅拌轴一的外侧设置有轴套，所述轴套的下端设置有与所述齿轮二相配合的搅拌器一和旋转叶，第一处理罐的一侧且位于所述旋转叶的一端设置有出泥口，所述旋转叶的下端且位于第一处理罐的内部设置有隔砂板，所述隔砂板的下端设置有过滤筛板，所述过滤筛板的下端设置有过滤网，并且，所述搅拌轴一均贯穿于所述隔砂板、所述过滤筛板和所述过滤网中间，所述搅拌轴一的下端且位于所述过滤网的下方设置有与所述齿轮一相配合的搅拌器二，所述第一处理罐的一侧设置有回流管，所述回流管上且远离所述第一处理罐的一侧设置有水泵，所述第一处理罐的下端中部与所述第二处理罐顶部一侧之间连接有出水管，所述第二处理罐的上端设置有电机二，所述第二处理罐的上端且位于所述电机二的一侧设置有药剂添加管，所述电机二的底部连接有贯穿于所述第二处理罐的顶部并延伸至所述第二处理罐内部的搅拌轴二，所述搅拌轴二且位于所述第二处理罐的内部设置有搅拌器三，所述第二处理罐的内部且位于所述搅拌器三的下方设置有开关封闭板，所述开关封闭板的下端设置有渗透膜，所述渗透膜的下端设置有活性炭过滤层，所述活性炭过滤层的下方设置有清水腔，所述清水腔的下方且位于所述第二处理罐的下端设置有出水口。
进一步的，所述第一处理罐的一侧位于所述回流管的一侧设置有水颗粒检测器。
进一步的，所述第一处理罐与所述出水管之间设置有出水阀。
进一步的，所述第二处理罐的一侧且靠近所述搅拌器三的一侧设置有水质检测仪一。
进一步的，所述第二处理罐的底部一侧且位于所述水质检测仪一的下方设置有水质检测仪二。
本发明的有益效果为：通过进污水口将污水进入第一处理罐中，进而在电机一的运作下使得搅拌轴一转动，搅拌轴一上方的齿轮一与齿轮二和齿轮三相配合进行不同方向旋转，从而使得第一处理罐中的泥沙通过搅拌轴一上的搅拌器一和旋转叶连接齿轮三搅动，使得泥沙不能沉淀而堵住影响污水处理进度，进而在旋转叶的旋转下通过出泥口流出，通过设置隔砂板、过滤筛板和过滤网，进一步过滤水中的泥沙和泥物，从而污水进入搅拌轴二下端连接齿轮一的搅拌器二进一步搅拌，通过设置水颗粒检测器检测水中泥沙及泥物，不符合的用水泵将污水通过回流管进入第一处理罐上端一侧，通过设置出水阀，进而污水通过出水管进入第二处理罐，通过设置药剂添加管加入处理污水的药剂，同时电机二驱动搅拌轴二底端的搅拌器三转动，使得药剂和污水进一步充分的处理，通过开关封闭板打开将消毒后的污水进入第二处理罐中的渗透膜和活性炭过滤层中过滤，活性炭过滤层能够有效的去除污水中的消毒副产物和氯化有机物，还能除臭和吸附微笑颗粒，渗透膜是水的压力冲击力推动膜分离技术中的一种介质，起到净化水的作用，进而通过清水腔将清洁后的污水通过出水口流出，达到污水的处理的效果，增加处理污水的效率。
