申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/02
摘要
本发明公开了一种污水处理清淤泥装置，包括过滤池，所述过滤池内部设置有过滤板一，所述过滤板一的一侧设置有过滤板二，所述过滤板一的另一侧设置有过滤板三，所述过滤板一的顶端设置有旋转轴一，所述旋转轴一上设置有螺旋桨一，所述旋转轴一的一端设置有支撑轴一，所述旋转轴一的另一端设置有电机一，所述过滤池的内部设置有挡板，所述挡板的底端的一侧设置有支撑轴二，所述过滤池远离所述出水口的一侧设置有淤泥池，所述淤泥池顶端的一侧设置有电机二，所述电机二的输出轴上设置有与所述支撑轴二相配合连接的旋转轴二，所述旋转轴二上设置有螺旋桨二。有益效果：能够将污泥与污水进行分离，提高污水处理的效率。
翻译权利要求书
1.一种污水处理清淤泥装置，其特征在于，包括过滤池(1)，所述过滤池(1)顶端设置有过滤池盖(2)，所述过滤池盖(2)顶端的中间位置设置有进水口(3)，所述过滤池(1)内部且靠近所述过滤池盖(2)的一端设置有过滤板一(4)，所述过滤板一(4)的一侧设置有与所述过滤板一(4)相配合连接的过滤板二(5)，所述过滤板一(4)远离所述过滤板二(5)的一侧设置有与所述过滤板一(4)相配合连接的过滤板三(6)，所述过滤板一(4)顶端的中间位置设置有旋转轴一(7)，所述旋转轴一(7)上设置有螺旋桨一(8)，所述旋转轴一(7)的一端设置有支撑轴一(9)，所述旋转轴一(7)远离所述支撑轴一(9)的一端设置有电机一(10)，所述旋转轴一(7)分别依次与所述支撑轴一(9)及所述电机一(10)的输出轴相配合连接，所述过滤池(1)内部的一侧设置有与所述过滤板一(4)、所述过滤板二(5)及所述过滤板三(6)相配合连接的挡板(11)，所述挡板(11)底端的一侧设置有支撑轴二(12)，所述过滤池(1)底端的中间位置设置有排污口(13)，所述过滤池(1)底端的一侧设置有出水口(14)，所述过滤池(1)远离所述出水口(14)的一侧设置有淤泥池(15)，所述淤泥池(15)与所述过滤池(1)通过排泥管(16)相配合连接，所述淤泥池(15)顶端的一侧设置有电机二(17)，所述电机二(17)的输出轴上设置有与所述支撑轴二(12)相配合连接的旋转轴二(18)，所述旋转轴二(18)上设置有与所述排泥管(16)相匹配的螺旋桨二(19)。
2.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述过滤板一(4)为弧形结构，并且，所述过滤板一(4)的一端的端口直径小于所述过滤板一(4)的另一端的端口直径。
3.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述过滤板二(5)及所述过滤板三(6)均为倾斜结构。
4.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述过滤池盖(2)的顶端设置有若干把手(20)。
5.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述过滤池(1)与所述电机一(10)之间设置有减震垫一(21)。
6.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述淤泥池(15)与所述电机二(17)之间设置有减震垫二(22)。
7.根据权利要求1所述的一种污水处理清淤泥装置，其特征在于，所述螺旋桨一(8)呈锥形结构。
说明书
一种污水处理清淤泥装置
技术领域
本发明涉及污水处理领域，具体来说，涉及一种污水处理清淤泥装置。
背景技术
随着科技的进步，社会的发展，我国的水处理技术得到了快速的发展，随之而来的是污水处理的技术的快速发展，在污水处理的过程中，中间部分设置有过滤网，然而，众所周知，污水中含有大量的有机物和无机物，在过滤网过滤的过程中，污水中的胶体和污泥会粘附在过滤网的表面，严重影响污水处理设备的处理效率，目前，通常采用清水冲洗的办法进行清理，但是，清洗的力度和效果有限，不是根本的解决办法，而且耗时耗力，效率低，造成工作的不连续，影响污水处理的效率。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种污水处理清淤泥装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：

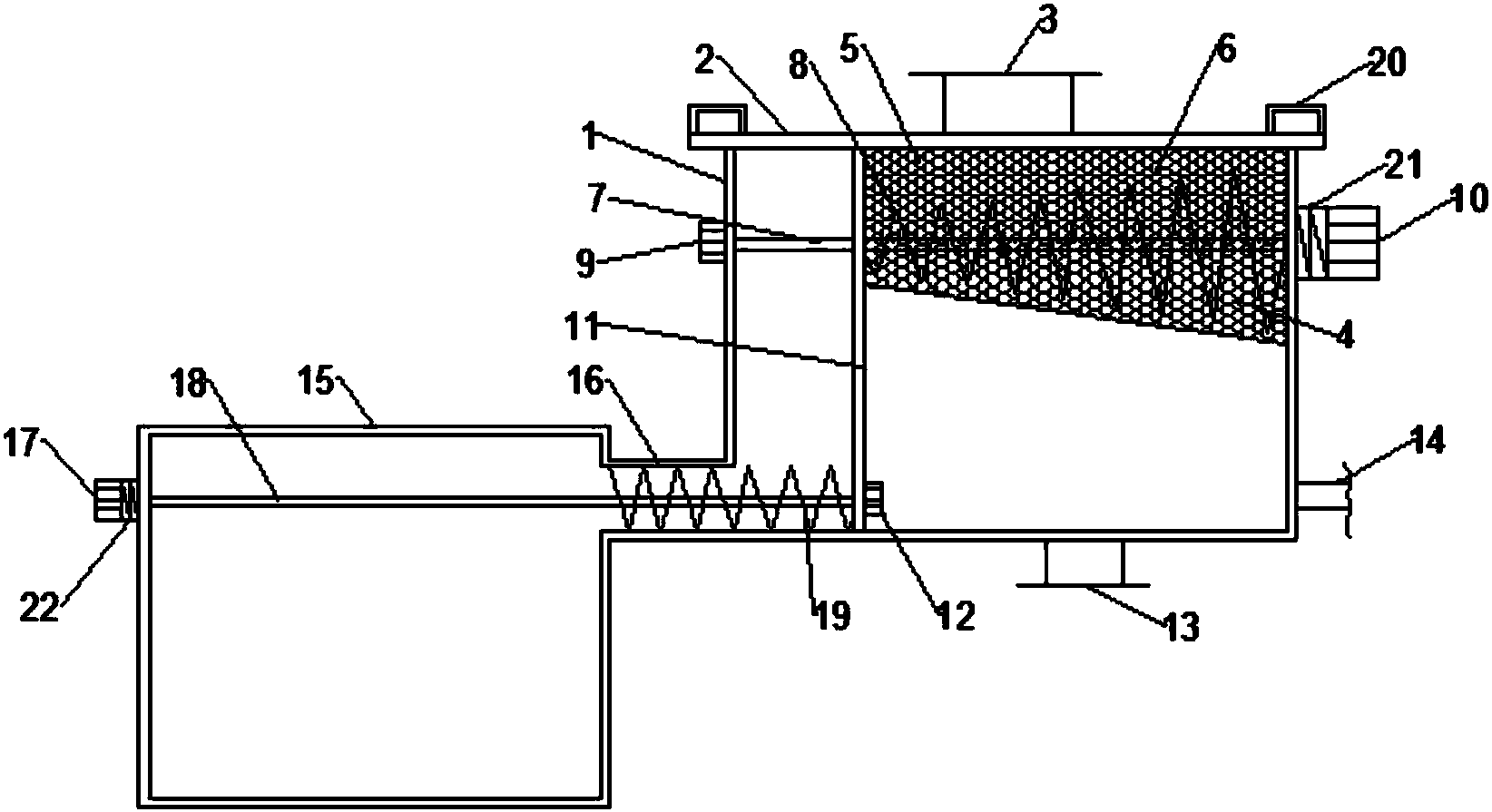

一种污水处理清淤泥装置，包括过滤池，所述过滤池顶端设置有过滤池盖，所述过滤池盖顶端的中间位置设置有进水口，所述过滤池内部且靠近所述过滤池盖的一端设置有过滤板一，所述过滤板一的一侧设置有与所述过滤板一相配合连接的过滤板二，所述过滤板一远离所述过滤板二的一侧设置有与所述过滤板一相配合连接的过滤板三，所述过滤板一顶端的中间位置设置有旋转轴一，所述旋转轴一上设置有螺旋桨一，所述旋转轴一的一端设置有支撑轴一，所述旋转轴一远离所述支撑轴一的一端设置有电机一，所述旋转轴一分别依次与所述支撑轴一及所述电机一的输出轴相配合连接，所述过滤池内部的一侧设置有与所述过滤板一、所述过滤板二及所述过滤板三相配合连接的挡板，所述挡板底端的一侧设置有支撑轴二，所述过滤池底端的中间位置设置有排污口，所述过滤池底端的一侧设置有出水口，所述过滤池远离所述出水口的一侧设置有淤泥池，所述淤泥池与所述过滤池通过排泥管相配合连接，所述淤泥池顶端的一侧设置有电机二，所述电机二的输出轴上设置有与所述支撑轴二相配合连接的旋转轴二，所述旋转轴二上设置有与所述排泥管相匹配的螺旋桨二。
进一步的，所述过滤板一为弧形结构，并且，所述过滤板一的一端的端口直径小于所述过滤板一的另一端的端口直径。
进一步的，所述过滤板二及所述过滤板三均为倾斜结构。
进一步的，所述过滤池盖的顶端设置有若干把手。
进一步的，所述过滤池与所述电机一之间设置有减震垫一。
进一步的，所述淤泥池与所述电机二之间设置有减震垫二。
进一步的，所述螺旋桨一呈锥形结构。
本发明的有益效果为：通过设置过滤池盖，从而使得方便定期清洗过滤池，通过设置进水口，从而使得污水进入过滤池内，通过设置过滤板一、过滤板二和过滤板三，从而能够将污泥和污水进行分离，将污水过滤到过滤池底部，通过设置旋转轴一、螺旋桨一和电机一，从而使得电机一带动螺旋桨一进行转动，进而使得淤泥从过滤板一上分离出来，通过设置挡板，从而将分离出来的淤泥与污水进行隔开，通过设置出水口，从而使得分离出来的污水进入污水处理池进行进一步的净化消毒处理，通过设置电机二、旋转轴二和螺旋桨二，从而使得电机二带动螺旋桨二进行运动，进而使得分离出来的淤泥进入淤泥池内。
