申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04
摘要
本发明公开了一种轻便多次处理的污水处理设备，包括壳体，壳体内上部设有过滤室，壳体内中部且位于所述过滤室底端设有搅拌室，搅拌室底端设有反应室，过滤室顶部设有与壳体相配合的进水漏斗，过滤室内中部设有过滤网，过滤室与搅拌室之间设有泄水隔板，泄水隔板中间位置设有泄水斗，泄水斗底部设有过滤环，过滤环内贯穿设有泄水孔，过滤室内设有搅拌轮。有益效果为：通过设置进水漏斗、过滤室、过滤网、弧形块、泄水隔板、泄水斗、过滤环和泄水孔，使得整个装置可以非常灵活的控制各个部位的反应与污水流入过程中的及时处理，同时针对不同程度的处理方式也会有很好的反映手段，具有一定的实用性。
翻译权利要求书

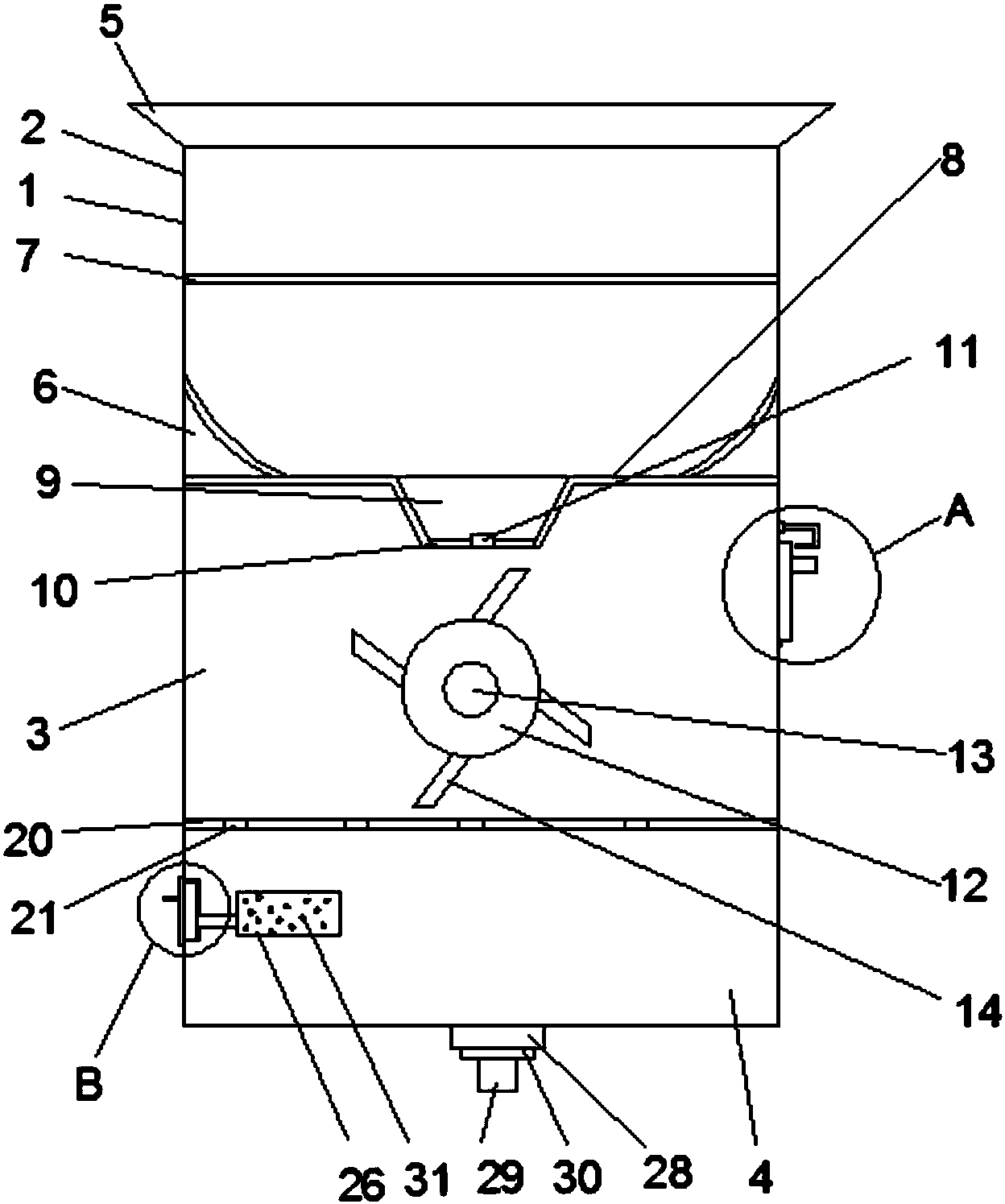

1.一种轻便多次处理的污水处理设备，其特征在于，包括壳体(1)，所述壳体(1)内上部设有过滤室(2)，所述壳体(1)内中部且位于所述过滤室(2)底端设有搅拌室(3)，所述搅拌室(3)底端设有反应室(4)，所述过滤室(2)顶部设有与所述壳体(1)相配合的进水漏斗(5)，所述过滤室(2)内中部设有过滤网(7)，所述过滤室(2)与所述搅拌室(3)之间设有泄水隔板(8)，所述泄水隔板(8)中间位置设有泄水斗(9)，所述泄水斗(9)底部设有过滤环(10)，所述过滤环(10)内贯穿设有泄水孔(11)，所述过滤室(2)内设有搅拌轮(12)，所述搅拌轮(12)内设有转轴(13)，所述搅拌轮(12)外设有若干搅拌叶(14)，所述过滤室(2)外一侧设有与所述壳体(1)相配合的开合盖(15)，所述开合盖(15)底端与所述壳体(1)之间设有合页(17)，所述开合盖(15)顶端设有与其相配合的旋转锁扣(18)，所述搅拌室(3)与所述反应室(4)之间设有开孔隔板(20)，所述开孔隔板(20)上设有若干均匀分布的开孔(21)，所述反应室(4)远离所述开合盖(15)一侧设有与所述壳体(1)相配合的抽拉槽(22)，所述抽拉槽(22)内套设有抽拉块(23)，所述抽拉块(23)远离所述反应室(4)一侧设有抽拉板(24)，所述抽拉块(23)远离所述抽拉板(24)一侧设有反应盒(26)，所述反应盒(26)与所述抽拉块(23)之间设有固定杆(27)，所述反应盒(26)两侧分别设有若干均匀分布的反应孔(31)，所述反应室(4)底端设有泄水阀(28)，所述泄水阀(28)底端设有泄水管(29)，所述泄水阀(28)与所述泄水管(29)之间设有泄水密封环(30)。
2.根据权利要求1所述的一种轻便多次处理的污水处理设备，其特征在于，所述旋转锁扣(18)与所述壳体(1)之间设有旋转环(19)。
3.根据权利要求1所述的一种轻便多次处理的污水处理设备，其特征在于，所述过滤室(2)底部对称设置有弧形块(6)。
4.根据权利要求1所述的一种轻便多次处理的污水处理设备，其特征在于，所述抽拉板(24)远离所述抽拉块(23)一侧设有抽拉把手(25)。
5.根据权利要求1所述的一种轻便多次处理的污水处理设备，其特征在于，所述开合盖(15)远离所述壳体(1)一侧设有开合把手(16)。
说明书
一种轻便多次处理的污水处理设备
技术领域
本发明涉及环保领域，具体来说，涉及一种轻便多次处理的污水处理设 备。
背景技术
随着社会的进步和工业的发展，不可避免地破坏了人类的生存环境。人类 只有一个地球，环境的污染问题已经引起了世界各国的高度重视和关注。因此， 污水处理时目前一项重要的环保工作，但是现有的污水处理设备价格都比较昂 贵，一般的小型企业承受不起，针对家庭生活也无法使用，不利于环保工作的 顺利开展和让全民开始环保活动。因此，需要一种简单、成本低、体积轻便的 污水处理设备。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种轻便多次处理的污水处理设 备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种轻便多次处理的污水处理设备，包括壳体，所述壳体内上部设有过 滤室，所述壳体内中部且位于所述过滤室底端设有搅拌室，所述搅拌室底端设 有反应室，所述过滤室顶部设有与所述壳体相配合的进水漏斗，所述过滤室内 中部设有过滤网，所述过滤室与所述搅拌室之间设有泄水隔板，所述泄水隔板 中间位置设有泄水斗，所述泄水斗底部设有过滤环，所述过滤环内贯穿设有泄 水孔，所述过滤室内设有搅拌轮，所述搅拌轮内设有转轴，所述搅拌轮外设有 若干搅拌叶，所述过滤室外一侧设有与所述壳体相配合的开合盖，所述开合盖 底端与所述壳体之间设有合页，所述开合盖顶端设有与其相配合的旋转锁扣，所述搅拌室与所述反应室之间设有开孔隔板，所述开孔隔板上设有若干均匀分 布的开孔，所述反应室远离所述开合盖一侧设有与所述壳体相配合的抽拉槽， 所述抽拉槽内套设有抽拉块，所述抽拉块远离所述反应室一侧设有抽拉板，所 述抽拉块远离所述抽拉板一侧设有反应盒，所述反应盒与所述抽拉块之间设有 固定杆，所述反应盒两侧分别设有若干均匀分布的反应孔，所述反应室底端设 有泄水阀，所述泄水阀底端设有泄水管，所述泄水阀与所述泄水管之间设有泄 水密封环。
进一步的，所述旋转锁扣与所述壳体之间设有旋转环。
进一步的，所述过滤室底部对称设置有弧形块。
进一步的，所述抽拉板远离所述抽拉块一侧设有抽拉把手。
进一步的，所述开合盖远离所述壳体一侧设有开合把手。
本发明的有益效果为：通过设置进水漏斗、过滤室、过滤网、弧形块、泄 水隔板、泄水斗、过滤环和泄水孔，从而使污水通过进水漏斗进入过滤室，进 水漏斗的存在使得污水不会轻易因为人为操作漏到外面，污水进入过滤室后由 过滤网进行一次过滤，然后污水落下经过弧形块往中心位置流去，同时也可以 避免以下杂质在室内拐角无法清除，污水到达进水漏斗中，因为中心设置的原 因，会形成一定的漩涡，由过滤环进行二次过滤，泄水孔加快泄水速度，二次 过滤后污水进入搅拌室中，污水从泄水孔落下会落到搅拌叶中从而由水流带动 搅拌轮旋转达到搅拌的效果，同时开合盖的设置可以在装置搅拌污水前后可以 任意时间放入一些有利于搅拌和处理污水的物质，达到充分处理的效果，旋转 锁扣通过旋转环旋转以达到控制开合盖的作用，污水经过合理的搅拌处理后通 过开孔隔板中的开孔流入反应室中，反应盒中会置放一些利于反应的物质，通 过反应孔向外散发与污水进行反应，作为最后一次反应处理，反应盒通过固定 杆由抽拉块控制，抽拉块与抽拉槽完美契合以防止反应室内污水流出，抽拉板 和抽拉块配合由抽拉把手控制抽拉，使得整个装置可以非常灵活的控制各个部 位的反应与污水流入过程中的及时处理，同时针对不同程度的处理方式也会有 很好的反映手段，具有一定的实用性。
