申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F1/38; C02F9/02
摘要
本发明公开了一种污水处理设备的离心装置，包括本体，所述本体的底侧中部设置有电机，所述本体内的底侧中部设置有固定块，所述固定块的顶侧中部设置有弹簧，所述弹簧的顶端设置有限位块一，所述限位块一的顶侧中部设置有光滑杆，所述光滑杆的两侧设置有U型板，所述U型板的一侧且远离所述光滑杆的一侧设置有转动杆，且所述转动杆贯穿所述本体的一侧，所述光滑杆的顶端设置有限位块二，所述限位块二的顶部设置有连接块，所述连接块的两侧分别设置有连接杆一和连接杆二，所述连接杆一和所述连接杆二的一端且远离所述连接块的一端均设置有支撑杆。有益效果：这种装置结构简单，易于实现，成本低，适合批量生产。
翻译权利要求书

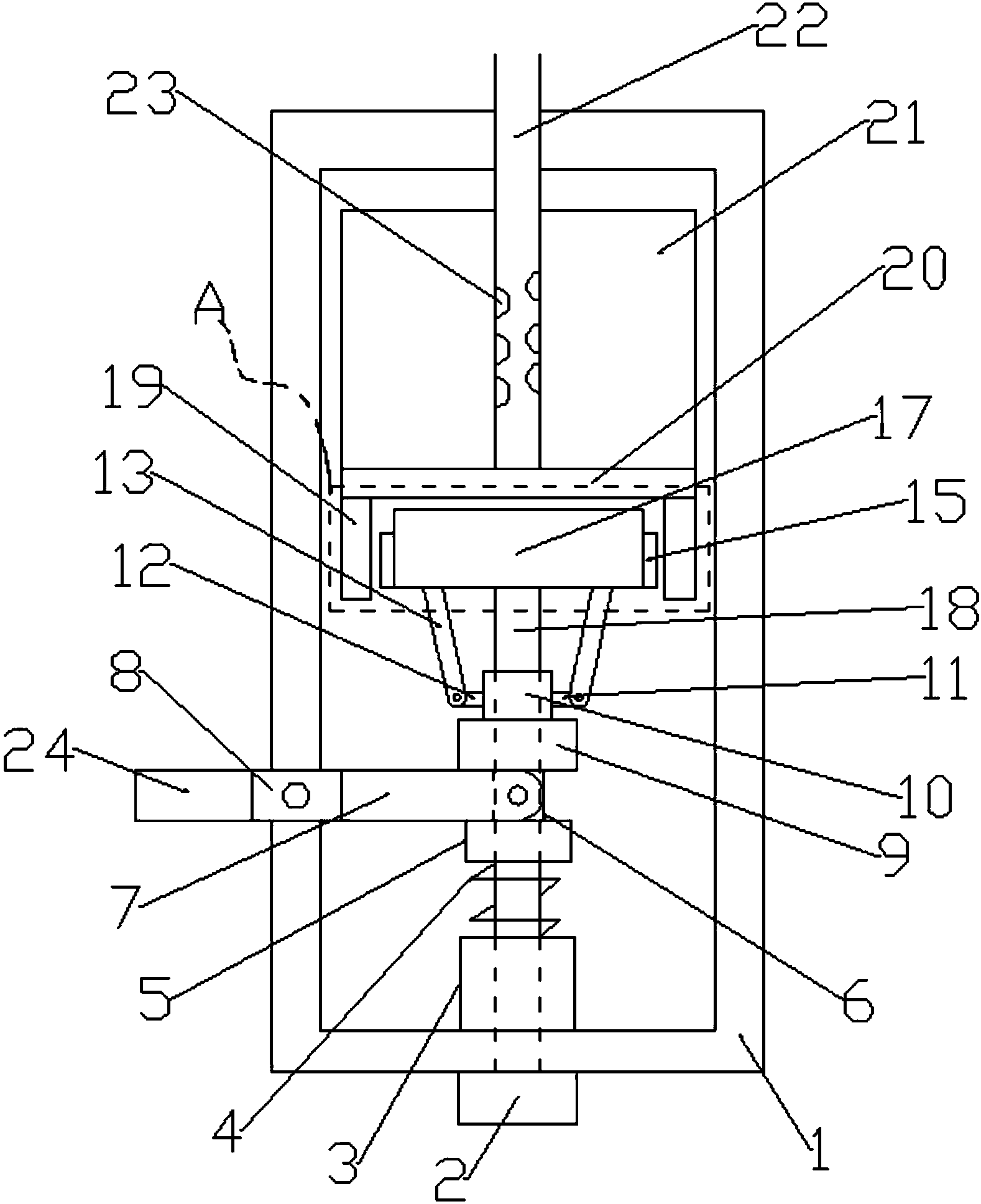

1.一种污水处理设备的离心装置，其特征在于，包括本体(1)，所述本体(1)的底侧中部设置有电机(2)，所述本体(1)内的底侧中部设置有固定块(3)，所述固定块(3)的顶侧中部设置有弹簧(4)，所述弹簧(4)的顶端设置有限位块一(5)，所述限位块一(5)的顶侧中部设置有光滑杆(6)，所述光滑杆(6)的两侧设置有U型板(7)，所述U型板(7)的一侧且远离所述光滑杆(6)的一侧设置有转动杆(8)，且所述转动杆(8)贯穿所述本体(1)的一侧，所述光滑杆(6)的顶端设置有限位块二(9)，所述限位块二(9)的顶部设置有连接块(10)，所述连接块(10)的两侧分别设置有连接杆一(11)和连接杆二(12)，所述连接杆一(11)和所述连接杆二(12)的一端且远离所述连接块(10)的一端均设置有支撑杆(13)，所述支撑杆(13)的顶端均设置有连接件(14)，所述连接件(14)的一端且远离所述支撑杆(13)的一端均设置有滑块(15)，所述滑块(15)均设置于与所述滑块(15)相适配的滑槽(16)内，所述滑槽(16)分别设置于转动板(17)的底部两侧，所述转动板(17)的底侧中部设置有连接轴(18)，所述连接轴(18)贯穿所述连接块(10)、所述限位块二(9)、所述光滑杆(6)、所述限位块一(5)、所述弹簧(4)、所述固定块(3)以及所述本体(1)的底部且延伸至所述电机(2)的顶部，所述转动板(17)设置于与所述转动板(17)相适配的转盘(19)内，所述转盘(19)的顶部设置有过滤网(20)，所述过滤网(20)的顶部设置有离心筒(21)，所述过滤网(20)的顶侧中部设置有进水管(22)，所述进水管(22)的表面设置有若干个通孔(23)，且所述所述进水管(22)贯穿所述离心筒(21)的顶部以及所述本体(1)的顶部。
2.根据权利要求1所述的一种污水处理设备的离心装置，其特征在于，所述转动杆(8)的一端且远离所述U型板(7)的一端设置有把手(24)。
3.根据权利要求1所述的一种污水处理设备的离心装置，其特征在于，所述转动杆(8)的一侧通过活动轴与所述本体(1)的相对应侧边活动连接。
4.根据权利要求1所述的一种污水处理设备的离心装置，其特征在于，所述进水管(22)的底端通过轴承与所述过滤网(20)的顶侧中部活动连接。
5.根据权利要求1所述的一种污水处理设备的离心装置，其特征在于，所述电机(2)的顶部通过螺栓与所述本体(1)的底部固定连接。
6.根据权利要求1所述的一种污水处理设备的离心装置，其特征在于，所述本体(1)、所述固定块(3)、所述限位块一(5)、所述光滑杆(6)、所述限位块二(9)以及所述连接块(10)均通过转动轴与所述连接轴(18)活动连接。
说明书
一种污水处理设备的离心装置
技术领域
本发明涉及污水处理设备技术领域，具体来说，涉及一种污水处理设备的离心装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。离心法是常用的污水处理方法，但是离心除污常常出现搅拌不均匀过滤速度慢的情况，相当的费时费力。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种污水处理设备的离心装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种污水处理设备的离心装置，包括本体，所述本体的底侧中部设置有电机，所述本体内的底侧中部设置有固定块，所述固定块的顶侧中部设置有弹簧，所述弹簧的顶端设置有限位块一，所述限位块一的顶侧中部设置有光滑杆，所述光滑杆的两侧设置有U型板，所述U型板的一侧且远离所述光滑杆的一侧设置有转动杆，且所述转动杆贯穿所述本体的一侧，所述光滑杆的顶端设置有限位块二，所述限位块二的顶部设置有连接块，所述连接块的两侧分别设置有连接杆一和连接杆二，所述连接杆一和所述连接杆二的一端且远离所述连接块的一端均设置有支撑杆，所述支撑杆的顶端均设置有连接件，所述连接件的一端且远离所述支撑杆的一端均设置有滑块，所述滑块均设置于与所述滑块相适配的滑槽内，所述滑槽分别设置于转动板的底部两侧，所述转动板的底侧中部设置有连接轴，所述连接轴贯穿所述连接块、所述限位块二、所述光滑杆、所述限位块一、所述弹簧、所述固定块以及所述本体的底部且延伸至所述电机的顶部，所述转动板设置于与所述转动板相适配的转盘内，所述转盘的顶部设置有过滤网，所述过滤网的顶部设置有离心筒，所述过滤网的顶侧中部设置有进水管，所述进水管的表面设置有若干个通孔，且所述所述进水管贯穿所述离心筒的顶部以及所述本体的顶部。
进一步的，所述转动杆的一端且远离所述U型板的一端设置有把手。
进一步的，所述转动杆的一侧通过活动轴与所述本体的相对应侧边活动连接。
进一步的，所述进水管的底端通过轴承与所述过滤的顶侧中部活动连接。
进一步的，所述电机的顶部通过螺栓与所述本体的底部固定连接。
进一步的，所述本体、所述固定块、所述限位块一、所述光滑杆、所述限位块二以及所述连接块均通过转动轴与所述连接轴活动连接。
本发明的有益效果：污水进入进水管由通孔流入离心筒内，打开电机并且扳动把手，使得限位块二以及连接块压动连接杆一和连接杆二，连接杆一和连接杆二压动滑块，使得滑块抵住转盘，电机通过连接轴带动转动板转动，转动板通过滑块带动转盘转动，转盘带动过滤网以及离心筒转动，使得污水在离心筒内搅拌的更加均匀，使得污水内的污垢分离的更加彻底，同时由于过滤网与离心筒直接相连，所述可以起到快速过滤的效果，且这种装置结构简单，易于实现，成本低，适合批量生产。
