申请日2018.04.17
公开(公告)日2018.11.02
IPC分类号F16J15/34; F16J15/32
摘要
本实用新型公开了一种应用于MVR污水处理系统的机械密封装置，属于机械密封装置技术领域，用于解决现有技术中单端面密封无法保证含有重金属的污水零泄漏到外界，且密封装置抗干扰度差，密封效果不好的问题。包括轴套，轴套上设有密封座和压盖，所述压盖下部的左侧设有内密封组件，压盖下部的右侧设有外密封组件;所述内密封组件包括内动环、内静环、推环、内弹簧和O形密封圈，所述压盖下部的左侧设有第一弹簧座，所述内弹簧的一端设置在第一弹簧座内，内弹簧的另一端与推环相连，内静环的两端分别与推环和内动环相连，内动环的另一端设置在凹槽内;所述外密封组件包括外动环、外静环、外弹簧、O形密封圈、外动环座和传动环。
权利要求书

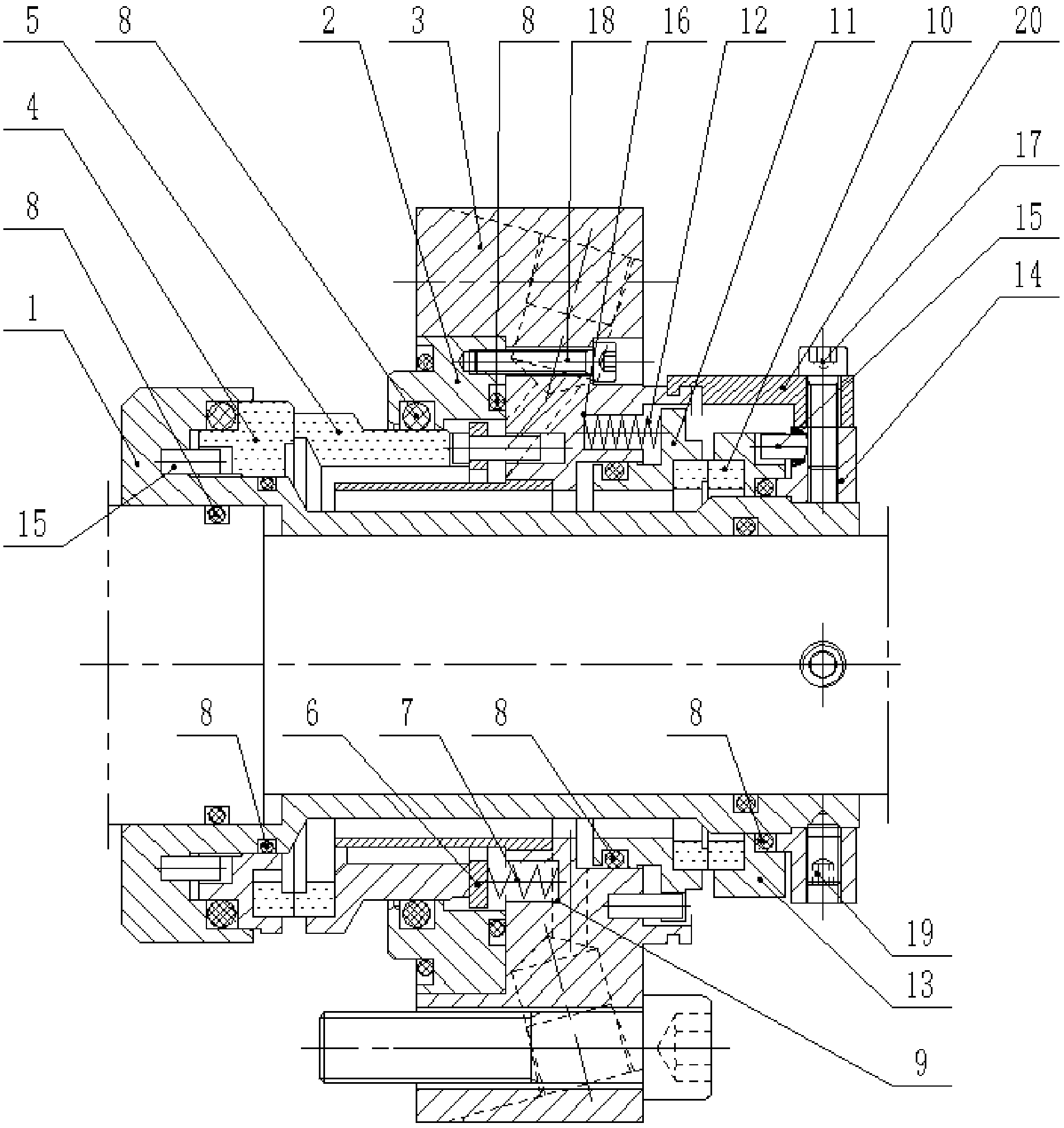

1.一种应用于MVR污水处理系统的机械密封装置，包括转轴，转轴上套设有轴套(1)，轴套(1)的左端设有凹槽，轴套(1)上设有密封座(2)和压盖(3)，压盖(3)上设有贯穿的冲洗水进口和出口，其特征在于，所述压盖(3)下部的左侧设有内密封组件，压盖(3)下部的右侧设有外密封组件;
所述内密封组件包括内动环(4)、内静环(5)、推环(6)、内弹簧(7)和O形密封圈(8)，所述压盖(3)下部的左侧设有第一弹簧座(9)，所述内弹簧(7)的一端设置在第一弹簧座(9)内，内弹簧(7)的另一端与推环(6)相连，推环(6)的另一端与内静环(5)相连，内静环(5)的另一端与内动环(4)相连，内动环(4)的另一端设置在轴套(1)左端的凹槽内;所述密封座(2)设置在内静环(5)上且与压盖(3)连接;所述内动环(4)和轴套(1)上的卡槽之间设有O形密封圈(8)，所述内静环(5)和密封座(2)之间设有O形密封圈(8);所述冲洗水的进口和出口分别与第一弹簧座(9)连通;
所述外密封组件包括外动环(10)、外静环(11)、外弹簧(12)、O形密封圈(8)、外动环(10)座和传动环(14)，所述压盖(3)下部的右侧设有第二弹簧座(16)，所述外弹簧(12)的一端设置在第二弹簧座(16)内，外弹簧(12)的另一端与外静环(11)连接，外静环(11)的另一端与外动环(10)连接，外动环(10)的另一端设置在外动环(10)座内，外动环(10)座通过传动销(15)与传动环(14)连接，传动环(14)套设置在轴套(1)上，所述外动环(10)座与轴套(1)和传动环(14)之间设有O形密封圈(8)。
2.根据权利要求1所述的一种应用于MVR污水处理系统的机械密封装置，其特征在于，所述压盖(3)和传动环(14)之间设有定位块(20)。
3.根据权利要求1所述的一种应用于MVR污水处理系统的机械密封装置，其特征在于，所述压盖(3)与密封座(2)之间设有O形密封圈(8)。
4.根据权利要求1所述的一种应用于MVR污水处理系统的机械密封装置，其特征在于，所述压盖(3)与外静环(11)之间设有O形密封圈(8)。
5.根据权利要求1所述的一种应用于MVR污水处理系统的机械密封装置，其特征在于，所述轴套(1)上的凹槽内设有传动销(15)，所述内动环(4)通过传动销(15)固定在凹槽内。
说明书
一种应用于MVR污水处理系统的机械密封装置
技术领域
本实用新型涉及机械密封装置技术领域，具体涉及一种应用于MVR污水处理系统的机械密封装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。现有的工业污水中含有很多有毒有害的重金属物质，一般都是收集起来，专门处理，如果在处理的过程中有泄漏将会严重污染环境。
现有技术的污水处理系统的机械密封装置为单端面密封，单端面密封的方式无法保证含有重金属的污水零泄漏到外界，而且现有密封装置中的弹簧是设置在动环上，随轴套一起旋转，抗干扰度差，密封效果不好。
实用新型内容
为了解决现有技术的污水处理系统的机械密封装置为单端面密封，单端面密封的方式无法保证含有重金属的污水零泄漏到外界，而且现有密封装置中的弹簧是设置在动环上，随轴套一起旋转，抗干扰度差，密封效果不好的问题，本实用新型提供一种应用于MVR污水处理系统的机械密封装置。
为解决上述技术问题，本实用新型提供以下技术方案：
一种应用于MVR污水处理系统的机械密封装置，包括转轴，转轴上套设有轴套，轴套的左端设有凹槽，轴套上设有密封座和压盖，压盖上设有贯穿的冲洗水进口和出口，所述压盖下部的左侧设有内密封组件，压盖下部的右侧设有外密封组件;
所述内密封组件包括内动环、内静环、推环、内弹簧和O形密封圈，所述压盖下部的左侧设有第一弹簧座，所述内弹簧的一端设置在第一弹簧座内，内弹簧的另一端与推环相连，推环的另一端与内静环相连，内静环的另一端与内动环相连，内动环的另一端设置在轴套左端的凹槽内;所述密封座设置在内静环上且与压盖连接;所述内动环和轴套上的卡槽之间设有O形密封圈，所述内静环和密封座之间设有O形密封圈;所述冲洗水的进口和出口分别与第一弹簧座连通;
所述外密封组件包括包括外动环、外静环、外弹簧、O形密封圈、外动环座和传动环，所述压盖下部的右侧设有第二弹簧座，所述外弹簧的一端设置在第二弹簧座内，外弹簧的另一端与外静环连接，外静环的另一端与外动环连接，外动环的另一端设置在外动环座内，外动环座通过传动销与传动环连接，传动环套设置在轴套上，所述外动环座与轴套和传动环之间设有O形密封圈。
本实用新型的应用于MVR污水处理系统的机械密封装置在工作时，压盖左侧的内密封组件中的第一弹簧座内的内弹簧不随内动环一起转动，提高了内密封组件的抗干扰度，增强了密封性能。同时，压盖上的冲洗水的进口和出口分别与第一弹簧座连通;冲洗水从压盖上的第一弹簧座的进口进入到内密封组件中，在内密封组件中循环，当有污水处理系统的机械密封装置中有重金属的污水泄露时，会被冲洗水循环带走处理，防止含有重金属的污水外泄到外界，对外界环境造成污染;外密封组件在工作时，传送环带动外动环座一起运转，同时压盖右侧的外密封组件中的外弹簧同样设置在第二弹簧座内，不随外动环一起转动，提高了外密封组件的抗干扰度，增强了密封性能，起到二次密封的作用，解决了单端面密封的方式无法保证含有重金属的污水零泄漏到外界的问题。
进一步地，所述压盖和传动环之间设有定位块，保证压盖和整个密封装置的稳定性。
进一步地，所述压盖与密封座之间设有O形密封圈，进一步增强密封效果。
进一步地，所述压盖与外静环之间设有O形密封圈，进一步增强密封效果。
进一步地，所述轴套上的凹槽内设有传动销，所述内动环通过传动销固定在凹槽内，采用传动销固定，便于安装和拆卸。
本实用新型与现有技术相比具有的有益效果是：
1、压盖左侧的内密封组件中的第一弹簧座内的内弹簧不随内动环一起转动，提高了内密封组件的抗干扰度，增强了密封性能。同时，压盖上的冲洗水的进口和出口分别与第一弹簧座连通;冲洗水从压盖上的第一弹簧座的进口进入到内密封组件中，在内密封组件中循环，当有污水处理系统的机械密封装置中有重金属的污水泄露时，会被冲洗水循环带走处理，防止含有重金属的污水外泄到外界，对外界环境造成污染;外密封组件在工作时，传送环带动外动环座一起运转，同时压盖右侧的外密封组件中的外弹簧同样设置在第二弹簧座内，不随外动环一起转动，提高了外密封组件的抗干扰度，增强了密封性能，起到二次密封的作用，解决了单端面密封的方式无法保证含有重金属的污水零泄漏到外界的问题。
2、所述压盖和传动环之间设有定位块，保证压盖和整个密封装置的稳定性。
3、所述压盖与密封座之间设有O形密封圈，进一步增强密封效果。
4、所述压盖与外静环之间设有O形密封圈，进一步增强密封效果。
5、内动环采用传动销固定在轴套的凹槽内，便于安装和拆卸。
