申请日2018.05.22
公开(公告)日2018.08.24
IPC分类号C02F9/00; F16F15/04; G10K11/16
摘要
本发明提供一种污水处理箱的隔音装置，包括减震台，在减震台上设有隔音箱，所述的减震台包括底板、长方形槽，在长方形槽上通过四个减震件设有底板，所述的减震件包括底块，在底块上设有螺纹杆，所述的螺纹杆上套设有减震弹簧，在底板的下表面设有螺母，螺纹杆的上端螺纹设在螺母内，所述的隔音箱包括空心箱，所述的空心箱左壁处为开口，所述的空心箱包括外箱体、内箱体，所述内箱体、外箱体的左端口之间通过环形板固定，在环形板的上、下端分别设有上卡槽、下卡槽。本发明的有益效果是通过该隔音装置，可以对污水处理箱起到减震的同时隔音的效果，提高设备使用寿命，减少噪音污染;同时也方便放入、取出污水处理箱。
翻译权利要求书
1.一种污水处理箱的隔音装置，其特征在于：包括减震台，在减震台上设有隔音箱，所述的减震台包括底板、长方形槽，在长方形槽上通过四个减震件设有底板，所述的减震件包括底块，在底块上设有螺纹杆，所述的螺纹杆上套设有减震弹簧，在底板的下表面设有螺母，螺纹杆的上端螺纹设在螺母内，所述的螺纹杆的下端螺纹设在底块的内螺纹上，
所述的隔音箱包括空心箱，所述的空心箱的左壁处为开口，所述的空心箱包括外箱体、内箱体，所述的外箱体设在内箱体的外侧， 且内箱体与外箱体之间设有隔音棉，所述的内箱体、外箱体的左端口之间通过环形板固定，在环形板的上、下端分别设有上卡槽、下卡槽，
在底板上设有滑轨，移动板滑动设在滑轨上，气缸的活塞杆与移动板相连，所述的气缸设在底板上，所述的空心箱的右壁外侧设有多个连接板，该连接板通过固定件卡设在滑轨内，所述的固定件包括固定螺栓，在连接板、滑轨上对应设有螺纹孔，固定螺栓依次穿过连接板、滑轨上的螺纹孔进行固定，所述的移动板设在空心箱的左侧，且在移动板的下表面设有与滑轨相配合的滑块，所述的移动板靠近空心箱侧设有上卡板、下卡板，所述的上卡板、下卡板分别卡在上卡槽、下卡槽内。
2.根据权利要求1所述的一种污水处理箱的隔音装置，其特征在于：所述的底板上设有用于放在污水处理箱的底支柱的卡槽。
3.根据权利要求1所述的一种污水处理箱的隔音装置，其特征在于：四个螺母分别设在底板的四个角落处。
4.根据权利要求1所述的一种污水处理箱的隔音装置，其特征在于：所述的减震弹簧一端固定在螺母上，另一端固定在底块上。
5.根据权利要求1所述的一种污水处理箱的隔音装置，其特征在于：所述的隔音箱为长方形箱或正方形箱。
6.根据权利要求1所述的一种污水处理箱的隔音装置，其特征在于：所述的内箱体与外箱体之间通过支撑柱相连。
说明书
一种污水处理箱的隔音装置
技术领域
本发明属于环保设备技术领域，尤其是涉及一种污水处理箱的隔音装置。
背景技术
在污水处理厂中，一般需要将生活或者工业废水通过污水处理箱进行处理，污水处理箱在处理污水时，由于需要过滤、沉淀等多次的处理操作，此时污水处理箱会产生很大的噪音污染，影响着车间内人们的正常工作环境，也降低了设备的使用寿命。
发明内容
本发明的目的是提供一种结构简单、可减少噪音污染、提高设备使用寿命的污水处理箱的隔音装置，尤其适合用在污水处理箱上。

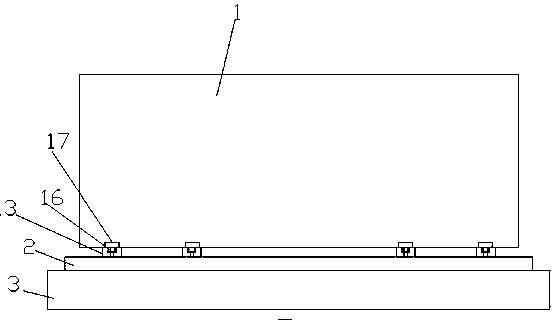

本发明的技术方案是：一种污水处理箱的隔音装置，包括减震台，在减震台上设有隔音箱，所述的减震台包括底板、长方形槽，在长方形槽上通过四个减震件设有底板，所述的减震件包括底块，在底块上设有螺纹杆，所述的螺纹杆上套设有减震弹簧，在底板的下表面设有螺母，螺纹杆的上端螺纹设在螺母内，所述的螺纹杆的下端螺纹设在底块的内螺纹上，所述的隔音箱包括空心箱，所述的空心箱的左壁处为开口，所述的空心箱包括外箱体、内箱体，所述的外箱体设在内箱体的外侧，且内箱体与外箱体之间设有隔音棉，所述的内箱体、外箱体的左端口之间通过环形板固定，在环形板的上、下端分别设有上卡槽、下卡槽，
在底板上设有滑轨，移动板滑动设在滑轨上，气缸的活塞杆与移动板相连，所述的气缸设在底板上，所述的空心箱的右壁外侧设有多个连接板，该连接板通过固定件卡设在滑轨内，所述的固定件包括固定螺栓，在连接板、滑轨上对应设有螺纹孔，固定螺栓依次穿过连接板、滑轨上的螺纹孔进行固定，所述的移动板设在空心箱的左侧，且在移动板的下表面设有与滑轨相配合的滑块，所述的移动板靠近空心箱侧设有上卡板、下卡板，所述的上卡板、下卡板分别卡在上卡槽、下卡槽内，起到用移动板将空心箱封闭的作用。
进一步，所述的底板上设有用于放在污水处理箱的底支柱的卡槽。
进一步，四个螺母分别设在底板的四个角落处。
进一步，所述的减震弹簧一端固定在螺母上，另一端固定在底块上。
进一步，所述的隔音箱为长方形箱或正方形箱。
进一步，所述的内箱体与外箱体之间通过支撑柱相连，起到将内箱体固定在外箱体内的作用。
进一步，在空心箱上设有多个与污水处理箱的进水口、出水口、进气口和出气口相配合的圆孔，便于与外界管道相连通。
本发明具有的优点和积极效果是：由于采用上述技术方案，通过该隔音装置，可以对污水处理箱起到减震的同时隔音的效果，提高设备使用寿命，减少噪音污染;同时通过调节移动板，也方便放入、取出污水处理箱。
