申请日2018.03.06
公开(公告)日2018.08.14
IPC分类号E03F5/10; E03F5/14
摘要
本发明涉及海绵城市建设设备技术领域，且公开了一种海绵城市建设用地下蓄水处理装置，包括处理盛放器，处理盛放器外侧的中部固定安装有固定底板，固定底板的顶部固定安装有两个液压杆，两个液压杆外壳的底部分别与固定底板顶部的左右两侧固定连接，两个液压杆的推动轴均固定连接有减震推杆，减震推杆远离液压杆的一端与活动板远离处理盛放器中部的一侧固定连接。该海绵城市建设用地下蓄水处理装置，通过液压杆和减震推杆的组合，对活动板进行推动工作，从而对沉淀板顶部的沉淀物进行高效的清理，通过杂质导出通管的作用，使杂质和沉淀物等进入地下蓄水器的内腔，有效的提高了沉淀物等杂质清理工作的及时性和高效性。
权利要求书

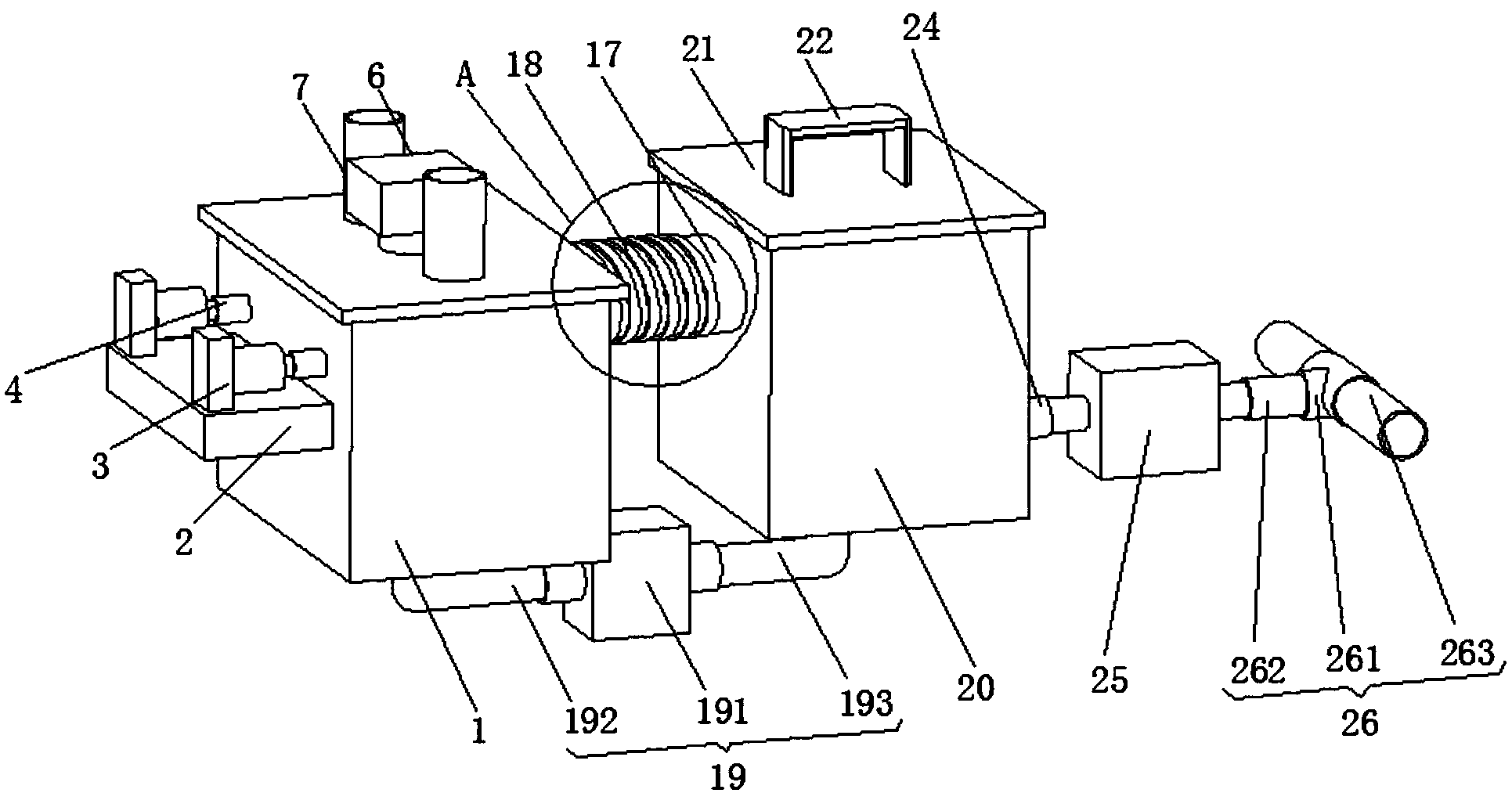

1.一种海绵城市建设用地下蓄水处理装置，包括处理盛放器(1)，其特征在于：所述处理盛放器(1)外侧的中部固定安装有固定底板(2)，所述固定底板(2)的顶部固定安装有两个液压杆(3)，两个所述液压杆(3)外壳的底部分别与固定底板(2)顶部的左右两侧固定连接，两个所述液压杆(3)的推动轴均固定连接有减震推杆(4)，所述减震推杆(4)远离液压杆(3)的一端与活动板(5)远离处理盛放器(1)中部的一侧固定连接，所述处理盛放器(1)上表面的中部固定安装有电动推杆(6)，所述处理盛放器(1)的顶部且位于电动推杆(6)的左右两侧均固定连接有蓄液管(7)，所述电动推杆(6)的推动轴与承接拉杆(8)的顶端固定连接，所述承接拉杆(8)的底端与沉淀板(9)上表面的中部固定连接，所述沉淀板(9)的底部固定安装有触发开关(10)，所述沉淀板(9)的正下方且位于处理盛放器(1)内腔的中部固定安装有活性炭吸附板(11)，所述沉淀板(9)与活性炭吸附板(11)的相对面固定安装有压缩弹簧(12)，所述沉淀板(9)侧面的中部固定安装有固定块(13)，所述固定块(13)滑动连接在导向槽(14)内腔的底部，所述固定底板(2)的内侧且位于处理盛放器(1)侧面的中部固定安装有限重装置(15)，所述限重装置(15)的内侧与固定杆(16)的一端固定连接，所述固定杆(16)的另一端与活动板(5)靠近处理盛放器(1)内壁的一侧固定连接，所述处理盛放器(1)内侧的顶端固定连接有杂质导出通管(17)，所述杂质导出通管(17)的外部固定套接有减震套环(18)，所述处理盛放器(1)底端的中部固定安装有引流装置(19)，所述杂质导出通管(17)远离处理盛放器(1)的一端与地下蓄水器(20)内侧顶端的中部固定连接，所述地下蓄水器(20)的顶部设有密封盖板(21)，所述密封盖板(21)上表面的中部固定安装有把手(23)，所述地下蓄水器(20)内腔的中部卡接有分隔板(23)，所述地下蓄水器(20)外侧的底端固定连接有再利用导管(24)，所述再利用导管(24)远离地下蓄水器(20)的一端与水泵(25)的输入端固定连接，所述水泵(25)的输出端与分流装置(26)的一端固定连接。
2.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述限重装置(15)包括限位槽(151)，所述限位槽(151)左右两侧的内壁均开设有移动槽(152)，所述移动槽(152)内腔的底部滑动连接有移动块(153)，所述移动块(153)远离移动槽(152)的一侧与吸附塞板(154)的一侧固定连接，所述限位槽(151)位于处理盛放器(1)侧面的中部。
3.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述引流装置(19)包括引流泵(191)，所述引流泵(191)的输入端固定连接有左导管(192)，所述引流泵(191)的输出端固定连接有右导管(193)，所述左导管(192)和右导管(193)远离引流泵(191)的一端分别与处理盛放器(1)内腔的底部和地下蓄水器(20)内腔的底部固定连接。
4.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述分流装置(26)包括三通管(261)，所述三通管(261)的输入端与导入管(262)的一端固定连接，所述三通管(261)的输出端均固定连接有导出管(263)，所述导入管(262)远离三通管(261)的一端与水泵(25)的输出端固定连接。
5.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述沉淀板(9)和活性炭吸附板(11)的尺寸相同，所述沉淀板(9)滑动连接在处理盛放器(1)的内壁，所述活性炭吸附板(11)的侧面与处理盛放器(1)的侧面固定连接。
6.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述触发开关(10)外壳的顶部与沉淀板(9)的底部固定连接，所述触发开关(10)的底端与活性炭吸附板(11)的顶部接触且不连接，所述触发开关(10)的数量为四个，四个所述触发开关(10)以沉淀板(9)的轴心对称分布在沉淀板(9)底部的四个拐角处。
7.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述压缩弹簧(12)的数量不少于十个，所述压缩弹簧(12)等距离分布在沉淀板(9)底端的中部，所述压缩弹簧(12)的顶端与沉淀板(9)下表面的中部固定连接，所述压缩弹簧(12)的底端与活性炭吸附板(11)上表面的中部固定连接。
8.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述分隔板(23)位于地下蓄水器(20)从上至下的三分之一处，所述分隔板(23)将地下蓄水器(20)分成两个区域，上部分为杂质存放区域，下部分为液体储放区域。
9.根据权利要求1所述的一种海绵城市建设用地下蓄水处理装置，其特征在于：所述承接拉杆(8)的左右两侧且位于处理盛放器(1)靠近液压杆(3)的一侧均设有活动板(5)，两个所述活动板(5)均与承接拉杆(8)不接触。
说明书
一种海绵城市建设用地下蓄水处理装置
技术领域
本发明涉及海绵城市建设设备技术领域，具体为一种海绵城市建设用地下蓄水处理装置。
背景技术
海绵城市，是新一代城市雨洪管理概念，是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。
海绵城市在国际通用的术语为“低影响开发雨水系统构建”，主要过程是通过进行下雨时的吸水、蓄水、渗水和净水工作，在需要时再将蓄存的水“释放”并加以利用。
在海绵城市建设过程的地下蓄水工作中，因没有对雨水进行及时的沉淀和过滤工作，导致雨水夹带着固体垃圾等沉淀物直接进入蓄水池，因沉淀物和杂质的存在，在降低蓄水池液体容量的同时，给水资源的再利用工作也带来极大的不便性。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种海绵城市建设用地下蓄水处理装置，具备对存储在地下蓄水池的液体进行有效沉淀和过滤，可对沉淀和杂质等垃圾进行及时和有效的处理等优点，解决了在海绵城市建设过程的地下蓄水工作中，因没有对雨水进行及时的沉淀和过滤工作，导致雨水夹带着固体垃圾等沉淀物直接进入蓄水池，因沉淀物和杂质的存在，在降低蓄水池液体容量的同时，给水资源的再利用工作也带来极大的不便性的问题。
(二)技术方案
为实现上述具备对存储在地下蓄水池的液体进行有效沉淀和过滤，可对沉淀和杂质等垃圾进行及时和有效的处理的目的，本发明提供如下技术方案：一种海绵城市建设用地下蓄水处理装置，包括处理盛放器，所述处理盛放器外侧的中部固定安装有固定底板，所述固定底板的顶部固定安装有两个液压杆，两个所述液压杆外壳的底部分别与固定底板顶部的左右两侧固定连接，两个所述液压杆的推动轴均固定连接有减震推杆，所述减震推杆远离液压杆的一端与活动板远离处理盛放器中部的一侧固定连接，所述处理盛放器上表面的中部固定安装有电动推杆，所述处理盛放器的顶部且位于电动推杆的左右两侧均固定连接有蓄液管，所述电动推杆的推动轴与承接拉杆的顶端固定连接，所述承接拉杆的底端与沉淀板上表面的中部固定连接，所述沉淀板的底部固定安装有触发开关，所述沉淀板的正下方且位于处理盛放器内腔的中部固定安装有活性炭吸附板，所述沉淀板与活性炭吸附板的相对面固定安装有压缩弹簧，所述沉淀板侧面的中部固定安装有固定块，所述固定块滑动连接在导向槽内腔的底部，所述固定底板的内侧且位于处理盛放器侧面的中部固定安装有限重装置，所述限重装置的内侧与固定杆的一端固定连接，所述固定杆的另一端与活动板靠近处理盛放器内壁的一侧固定连接，所述处理盛放器内侧的顶端固定连接有杂质导出通管，所述杂质导出通管的外部固定套接有减震套环，所述处理盛放器底端的中部固定安装有引流装置，所述杂质导出通管远离处理盛放器的一端与地下蓄水器内侧顶端的中部固定连接，所述地下蓄水器的顶部设有密封盖板，所述密封盖板上表面的中部固定安装有把手，所述地下蓄水器内腔的中部卡接有分隔板，所述地下蓄水器外侧的底端固定连接有再利用导管，所述再利用导管远离地下蓄水器的一端与水泵的输入端固定连接，所述水泵的输出端与分流装置的一端固定连接。
优选的，所述限重装置包括限位槽，所述限位槽左右两侧的内壁均开设有移动槽，所述移动槽内腔的底部滑动连接有移动块，所述移动块远离移动槽的一侧与吸附塞板的一侧固定连接，所述限位槽位于处理盛放器侧面的中部。
优选的，所述引流装置包括引流泵，所述引流泵的输入端固定连接有左导管，所述引流泵的输出端固定连接有右导管，所述左导管和右导管远离引流泵的一端分别与处理盛放器内腔的底部和地下蓄水器内腔的底部固定连接。
优选的，所述分流装置包括三通管，所述三通管的输入端与导入管的一端固定连接，所述三通管的输出端均固定连接有导出管，所述导入管远离三通管的一端与水泵的输出端固定连接。
优选的，所述沉淀板和活性炭吸附板的尺寸相同，所述沉淀板滑动连接在处理盛放器的内壁，所述活性炭吸附板的侧面与处理盛放器的侧面固定连接。
优选的，所述触发开关外壳的顶部与沉淀板的底部固定连接，所述触发开关的底端与活性炭吸附板的顶部接触且不连接，所述触发开关的数量为四个，四个所述触发开关以沉淀板的轴心对称分布在沉淀板底部的四个拐角处。
优选的，所述压缩弹簧的数量不少于十个，所述压缩弹簧等距离分布在沉淀板底端的中部，所述压缩弹簧的顶端与沉淀板下表面的中部固定连接，所述压缩弹簧的底端与活性炭吸附板上表面的中部固定连接。
优选的，所述分隔板位于地下蓄水器从上至下的三分之一处，所述分隔板将地下蓄水器分成两个区域，上部分为杂质存放区域，下部分为液体储放区域。
优选的，所述承接拉杆的左右两侧且位于处理盛放器靠近液压杆的一侧均设有活动板，两个所述活动板均与承接拉杆不接触。
(三)有益效果
与现有技术相比，本发明提供了一种海绵城市建设用地下蓄水处理装置，具备以下有益效果：
1、该海绵城市建设用地下蓄水处理装置，通过沉淀板的作用，对液体进行有效的过滤和沉淀工作，使沉淀和杂质堆积在沉淀板的顶部，然后通过电动推杆的拉动作用，带动沉淀板进行同步上移工作，在对液体进行沉淀和过滤的同时，使沉淀板具有上下移动的功能。
2、该海绵城市建设用地下蓄水处理装置，通过限重装置的作用，当沉淀板承载的重力到达极限时，使沉淀板向下移动，从而对沉淀板顶部承载的杂质和沉淀物进行有效的限重工作，便于及时对沉淀板顶部的沉淀和杂质进行清理。
3、该海绵城市建设用地下蓄水处理装置，通过液压杆和减震推杆的组合，对活动板进行推动工作，从而对沉淀板顶部的沉淀物进行高效的清理，通过杂质导出通管的作用，使杂质和沉淀物等进入地下蓄水器的内腔，有效的提高了沉淀物等杂质清理工作的及时性和高效性。
4、该海绵城市建设用地下蓄水处理装置，通过分隔板的作用，将地下蓄水器分隔成上下两个盛放区域，从而有效的将沉淀物等垃圾和待利用的液体进行分离，在提高对地下蓄水器利用率的同时，有效的节约了海绵城市建设资源。
5、该海绵城市建设用地下蓄水处理装置，通过分流装置的作用，将地下蓄水器中储蓄的水资源进行高效的导出，同时从源头进行水源的分流工作，使水源可以多向利用，有效的提高了海绵城市建设工作的效力。
