申请日2018.03.13
公开(公告)日2018.11.06
IPC分类号B01D29/35; B01D29/66
摘要
本实用新型公开了一种污水自吸过滤装置，装置与污水槽连通，包括过滤罐、卧式水泵，过滤罐顶部设置有顶盖，顶盖上设置有污水进口和清水进口，污水进口连接污水进管，污水进管连接污水槽和过滤罐，清水进口连接清水管，过滤罐内设置有内筒，过滤罐的侧壁上设置有滤水出口，滤水出口通过滤水出管与卧式水泵连接，内筒的侧壁上设置有若干过滤孔，内筒的侧壁与过滤罐的侧壁之间留有距离从而形成滤水腔，过滤罐的底部设置有排污口，内筒与污水进口、清水进口和排污口均连通，滤水腔与污水进口、清水进口和排污口均隔开，排污口连接排污管，在污水槽的上方设置有筛网，筛网与污水槽通过管道连接，筛网位于排污管下方用于过滤从排污管流出的污液。
权利要求书

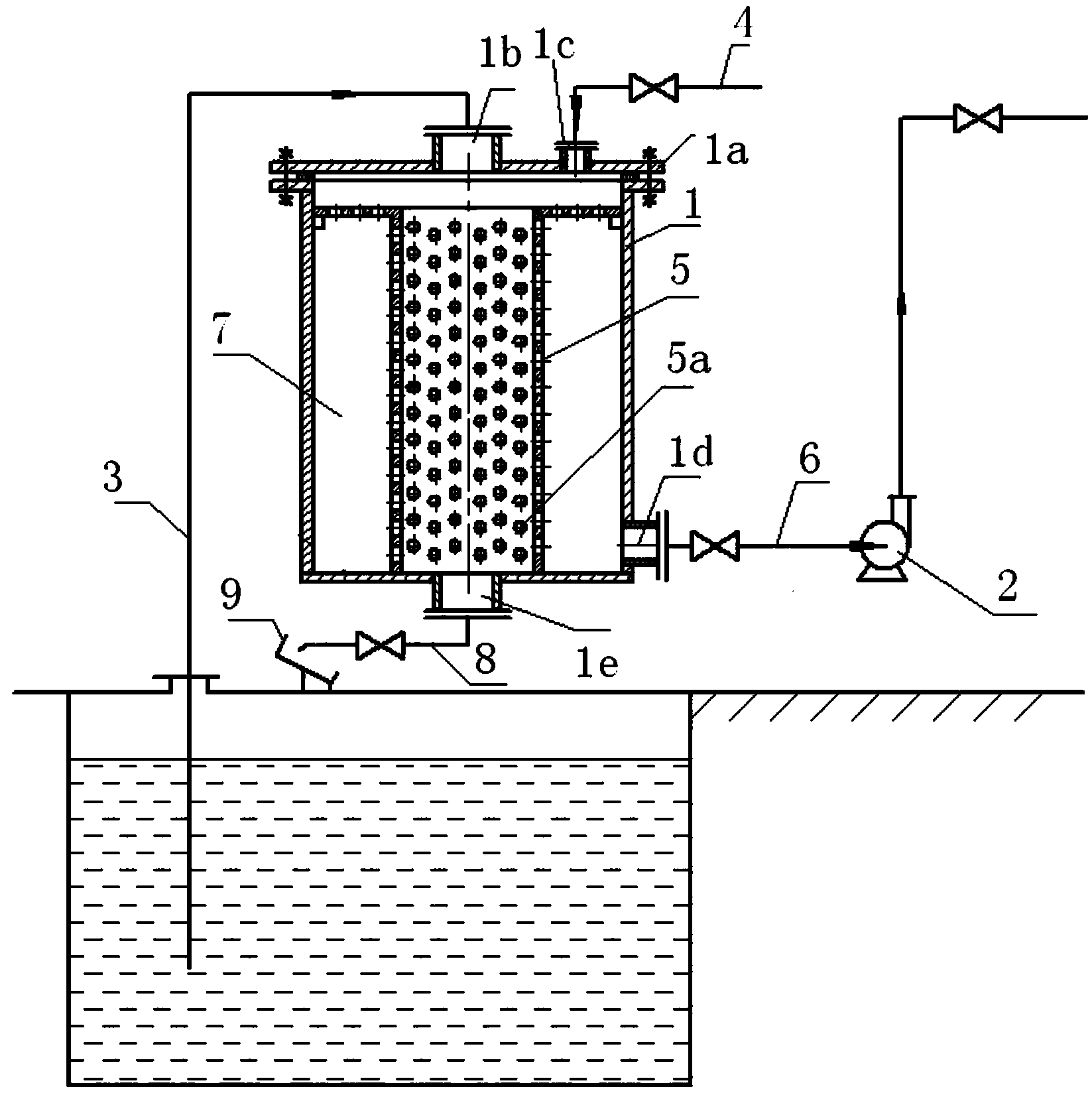

1.一种污水自吸过滤装置，所述装置与污水槽连通，其特征在于：包括过滤罐(1)、卧式水泵(2)，所述过滤罐(1)顶部设置有顶盖(1a)，所述顶盖(1a)上设置有污水进口(1b)和清水进口(1c)，所述污水进口(1b)连接污水进管(3)，所述污水进管(3)连接污水槽和过滤罐(1)，所述清水进口(1c)连接清水管(4)，过滤罐(1)内设置有内筒(5)，过滤罐(1)的侧壁上设置有滤水出口(1d)，所述滤水出口(1d)通过滤水出管(6)与所述卧式水泵(2)连接，所述内筒(5)的侧壁上设置有若干过滤孔(5a)，内筒(5)的侧壁与过滤罐(1)的侧壁之间留有距离从而形成滤水腔(7)，过滤罐(1)的底部设置有排污口(1e)，内筒(5)与污水进口(1b)、清水进口(1c)和排污口(1e)均连通，滤水腔(7)与污水进口(1b)、清水进口(1c)和排污口(1e)均隔开，排污口(1e)连接排污管(8)，在污水槽的上方设置有筛网(9)，所述筛网(9)与污水槽通过管道连接，筛网(9)位于排污管(8)下方用于过滤从排污管(8)流出的污液。
2.如权利要求1所述的污水自吸过滤装置，其特征在于：所述清水管(4)、排污管(8)、滤水出管(6)上均设置有阀门。
3.如权利要求2所述的污水 自吸过滤装置，其特征在于：所述排污管(8)上的阀门为球阀。
说明书
污水自吸过滤装置
技术领域
本实用新型涉及污水输送装置，具体涉及一种污水自吸过滤装置。
背景技术
化工厂污水、雨水收集槽常位于地平面下，槽内污水输送一般采用立式液下泵，使泵体部分浸没于水中。由于污水槽内经常伴有杂物，极易堵塞泵口，造成泵故障，维修必须将立式泵吊出，维修困难，并且清理不便。采用卧式泵加进口管安装底阀，底阀也容易堵塞导致密封不严，故障率高。
实用新型内容
本实用新型的目的在于针对上述问题，提供一种结构简单、不易堵塞、减少维修、有效延长设备使用寿命的污水自吸过滤装置。
为此，本实用新型所采用的技术方案为：
一种污水自吸过滤装置，所述装置与污水槽连通，包括过滤罐、卧式水泵，所述过滤罐顶部设置有顶盖，所述顶盖上设置有污水进口和清水进口，所述污水进口连接污水进管，所述污水进管连接污水槽和过滤罐，所述清水进口连接清水管，过滤罐内设置有内筒，过滤罐的侧壁上设置有滤水出口，所述滤水出口通过滤水出管与所述卧式水泵连接，所述内筒的侧壁上设置有若干过滤孔，内筒的侧壁与过滤罐的侧壁之间留有距离从而形成滤水腔，过滤罐的底部设置有排污口，内筒与污水进口、清水进口和排污口均连通，滤水腔与污水进口、清水进口和排污口均隔开，排污口连接排污管，在污水槽的上方设置有筛网，所述筛网与污水槽通过管道连接，筛网位于排污管下方用于过滤从排污管流出的污液。
作为优选地，所述清水管、排污管、滤水出管上均设置有阀门，方便控制整个污水输送过程，在不同阶段均可分开控制。
作为优选地，所述排污管上的阀门为球阀，可根据实际情况定期对内筒拦截的杂物进行排污。
本实用新型的有益效果是：采用卧式泵，不需要底阀，增加进口、采用自吸过滤方案，集自吸与过滤一体，设计思路新颖，操作简单，能有效延长设备的使用寿命，解决了立式泵维修量大、泵口杂物清理难的问题。
