村镇污水综合处理系统及方法

　　申请日2018.04.12

　　公开(公告)日2018.07.17

　　IPC分类号C02F9/14; C02F101/10

　　摘要

　　本发明公开一种村镇污水综合处理系统及方法。该系统包括：一体化提升系统与一体化电动排栅渣调节系统和一体化MBR反应系统顺次连接;一体化提升系统分别设有污水进水管和栅渣排出口;一体化MBR反应系统分别设有污水出水管和出泥管，该出泥管与一体化侧路除磷系统连接;一体化侧路除磷系统分别设有进泥口、污水出水口、释磷污泥排放口和化学污泥排放口;控制装置，分别与一体化电动排栅渣调节系统、一体化MBR反应系统和一体化侧路除磷系统电气连接。该处理系统不仅解决出水TP不稳定，能实现污泥近零排放，方便远程监控，解决村镇污水的稳定达标进行处理。

　　权利要求书

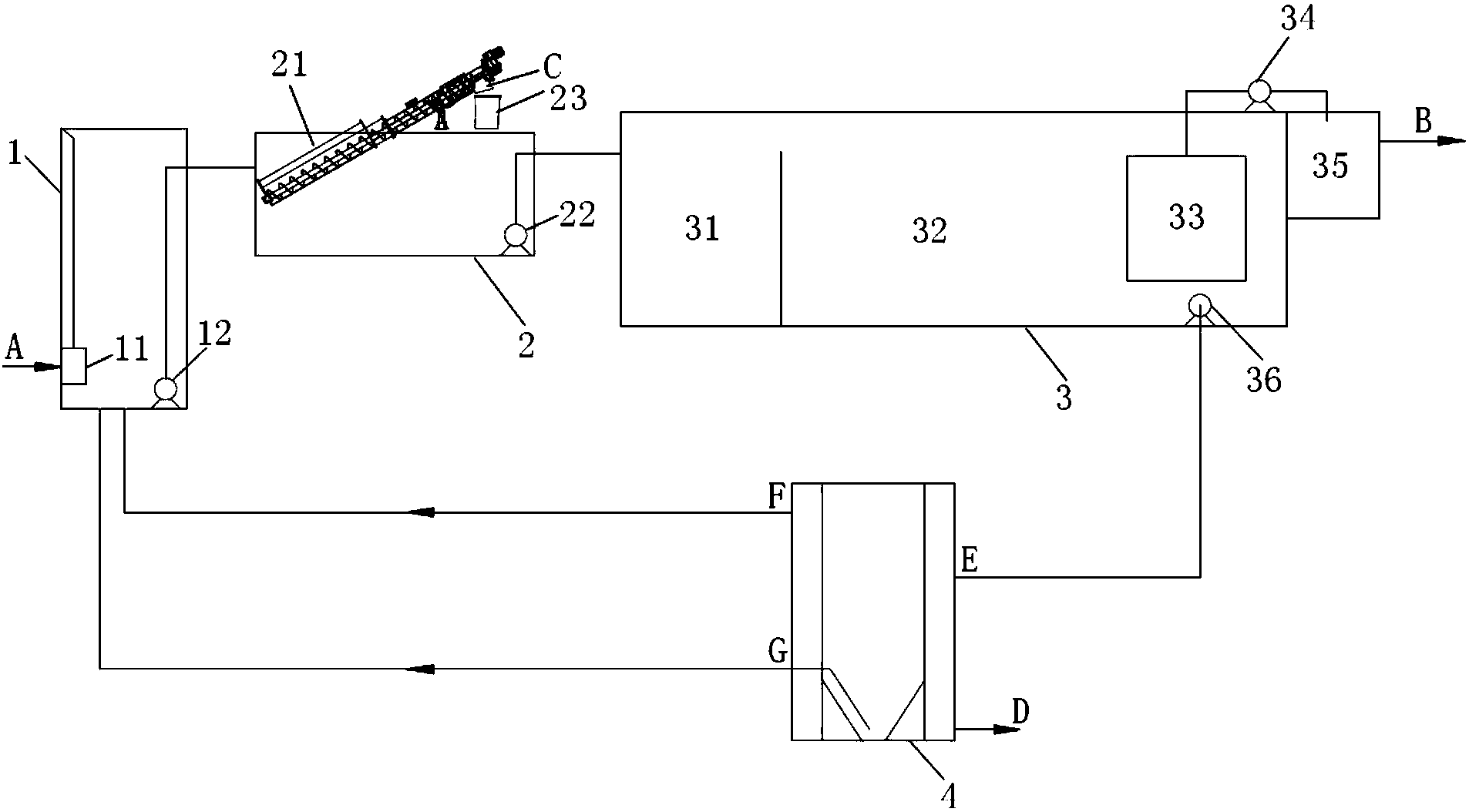

　　1.一种村镇污水综合处理系统，其特征在于，包括：

　　一体化提升系统、一体化电动排栅渣调节系统、一体化MBR反应系统、一体化侧路除磷系统和控制装置;其中，

　　所述一体化提升系统与一体化电动排栅渣调节系统和一体化MBR反应系统顺次连接;

　　所述一体化提升系统分别设有污水进水管和栅渣排出口;

　　所述一体化电动排栅渣调节系统设有栅渣分离出口，该栅渣分离出口与垃圾桶连接;

　　所述一体化MBR反应系统分别设有污水出水管和出泥管，该出泥管与所述一体化侧路除磷系统连接;

　　所述一体化侧路除磷系统分别设有进泥口、污水出水口、释磷污泥排放口和化学污泥排放口，其中，所述进泥口与所述一体化MBR反应系统的出泥管连接;所述污水出水口和释磷污泥排放口分别回连至所述一体化提升系统;所述化学污泥排放口与外部的定时对化学污泥进行清掏及清运的污泥清运车连接;

　　控制装置，分别与所述一体化电动排栅渣调节系统、一体化MBR反应系统和一体化侧路除磷系统电气连接，能对所述一体化电动排栅渣调节系统、一体化MBR反应系统和一体化侧路除磷系统进行协同控制，以及与远程监控系统通信连接，对各系统进行远程监控。

　　2.根据权利要求1所述的一种村镇污水综合处理系统，其特征在于，所述一体化提升系统由所述污水进水管、提篮式粗格栅、一次提升泵、第一出水管和一体化罐体组成;所述污水进水管顺次与所述提篮式格栅和一体化罐体连接;其中，

　　所述一次提升泵设在所述一体化罐体内，该一次提升泵与所述第一出水管连接;

　　所述提篮式格栅上设置所述栅渣排出口。

　　3.根据权利要求2所述的一种村镇污水综合处理系统，其特征在于，所述提篮式粗格栅的栅隙为10mm。

　　4.根据权利要求1所述的一种村镇污水综合处理系统，其特征在于，所述一体化电动排栅渣调节系统由第二进水管、电动螺旋孔板细格栅、一体化调节罐体、二次提升泵、第二出水管和垃圾桶组成;

　　连接所述一体化提升系统出水的所述第二进水管经管道顺次与电动螺旋孔板细格栅和一体化调节罐体连接;

　　所述二次提升泵设在所述一体化调节罐体内，该二次提升泵经管道与第二出水管连接;

　　所述电动螺旋孔板细格栅设有与所述垃圾桶连接的所述栅渣分离出口。

　　5.如权利要求4所述的村镇污水综合处理系统，其特征在于，所述电动螺旋孔板细格栅采用栅隙为1.5mm的孔板式格栅，该孔板式格栅内设有输出栅渣的螺旋轴。

　　6.根据权利要求1至5任一项所述的一种村镇污水综合处理系统，其特征在于，所述一体化MBR反应系统由第三进水管、鼓风机、盘式曝气器、抽吸泵、膜组件、污泥泵、所述出泥管、反冲洗水箱、所述污水出水管和一体化反应罐体组成;

　　连接所述一体化电动排栅渣调节系统出水的所述第三进水管顺次与所述一体化反应罐体、膜组件、抽吸泵、反冲洗水箱和所述污水出水管连接;

　　所述一体化反应罐体内设置活性污泥，该一体化反应罐体内底部设置盘式曝气器，该盘式曝气器与所述一体化反应罐体外部设置的鼓风机连接;

　　所述一体化反应罐体内底部设置污泥泵，所述污泥泵与该一体化反应罐体底部设置的所述出泥管连接;

　　所述反冲洗水箱经反洗管路与所述膜组件连接，所述反洗管路与抽吸泵连接。

　　所述鼓风机与曝气管道连接，为MBR系统提供溶解氧，同时与膜组件的擦洗管路连接，为膜组件的擦洗提供气源。

　　7.根据权利要求6所述的一种村镇污水综合处理系统，其特征在于，所述一体化反应罐体内采用隔板划分为多个依次连通的缺氧分区和好氧分区;

　　所述一体化MBR反应系统还包括气提回流系统，连接在所述一体化反应罐体的好氧分区与缺氧分区之间，将一体化反应罐体内好氧分区内的混合液通过气提回流至缺氧分区。

　　8.根据权利要求1至5任一项所述的一种村镇污水综合处理系统，其特征在于，所述一体化侧路除磷系统的所述进泥口、污水出水口、释磷污泥排放口和化学污泥排放口均设在一体化除磷罐体上，所述进泥口和污水出水口分设在所述一体化除磷罐体上部的两侧，所述释磷污泥排放口和化学污泥排放口分设在所述一体化除磷罐体下部的两侧;

　　所述一体化除磷罐体上还设有除磷药剂加药泵;

　　所述污水出水口经气提式污水回流管回连至所述一体化提升系统;

　　所述释磷污泥排放口经释磷污泥回流管回连至所述一体化提升系统。

　　9.一种村镇污水综合处理方法，其特征在于，采用权利要求1至8任一项所述的村镇污水综合处理系统，包括以下步骤：

　　使污水进入所述处理系统的一体化提升系统内经粗格栅过滤进行大块固体分离并提升出水至所述一体化电动排栅渣调节系统;

　　所述一体化提升系统的出水进入所述一体化电动排栅渣调节系统内，在所述一体化电动排栅渣调节系统内经电动螺旋孔板细格栅过滤进行小颗粒物体分离并自动排出栅渣，并进行水量调节，在所述一体化电动排栅渣调节系统的一体化调节罐体内的水力停留时间为6～8小时;

　　所述一体化电动排栅渣调节系统的出水进入所述一体化MBR反应系统，通过该一体化MBR反应系统的一体化反应罐体内的不同分区，对污水中的有机物、氮、磷等污染物质进行去除;处理后的污水经膜组件进行分离后外排;

　　所述一体化反应罐体内的水力停留时间为8～10h，膜组件通量为13～17L/m2.h;

　　所述一体化MBR反应系统的剩余污泥进入所述一体化侧路除磷系统，在所述一体化侧路除磷系统内完成污泥厌氧释磷、混合反应和絮凝沉淀处理，所述一体化侧路除磷系统内上部絮凝沉淀后的上清液和底部的释磷污泥分别回流至所述一体化提升系统内，再进行后续处理;所述一体化侧路除磷系统内的水力停留时间为4～6h，混合反应时间为0.5h，絮凝沉淀时间为2～3h，絮凝沉淀池清理周期为0.5～1年;该一体化侧路除磷系统底部化学污泥定期清理。

　　10.根据权利要求9所述的一种村镇污水综合处理方法，其特征在于，所述一体化MBR反应系统内的污泥泵每天运行2h，将污泥排至一体化侧路除磷系统内，一体化侧路除磷系统内的除磷药剂加药泵每天运行2h。

　　说明书

　　一种村镇污水综合处理系统及方法

　　技术领域

　　本发明涉及污水处理领域，尤其涉及一种村镇污水综合处理系统及方法。

　　背景技术

　　随着环保要求的提高，村镇污水的治理得到重视，村镇污水出水标准不一，针对重点区域及敏感区域，村镇污水多执行较高标准。目前应用较多的技术为MBR工艺，但MBR工艺普遍存在以下缺点：

　　(1)存在运行复杂、无法实现少人值守：为保证MBR系统的正常运行，其前端需设置膜格栅，拦截水中细小颗粒及纤维物质。但目前应用较多的膜格栅为提篮式格栅，虽拦截效果较好，但栅渣清理周期频繁，约为每天2～3次，劳动强度大，清洗难度高，因此，膜格栅的选择成为整套系统少人值守的瓶颈。

　　(2)系统能耗高：较传统活性污泥法，MBR工艺能耗较高，对村镇污水的长期稳定运行造成障碍。

　　(3)除磷效果差：在污水处理中，磷的生物去除主要靠剩余污泥的排放实现磷的转移，但在村镇污水中，系统的排泥量及排泥周期需进行优化，这与磷的生物去除原理相矛盾，即目前的系统无法解决除磷效果及排泥周期的矛盾，进而无法实现少人值守，甚至“无人值守、定期巡检”运行的目标。

　　发明内容

　　基于现有技术所存在的问题，本发明的目的是提供一种村镇污水综合处理系统及方法，能自动排除MBR工艺前过滤的栅渣，并有效除磷，能实现少人值守或无人值守与定期巡检的模式运行。

　　本发明的目的是通过以下技术方案实现的：

　　本发明实施方式提供一种村镇污水综合处理系统，包括：
