申请日2018.04.12
公开(公告)日2018.08.28
IPC分类号C02F9/14
摘要
本发明公开了一种具有除絮功能的印染污水处理装置，涉及生物技术领域。该具有除絮功能的印染污水处理装置，包括除絮箱、反应箱、进水管、承重轴承、反应轴、传动电机、反应盘、连通管和出料管、纤维收集机构、分流机构、轴向剥料机构和出料机构，所述反应箱的上表面固定连接有除絮箱的下表面，所述反应箱的左右壁之间通过承重轴承分别活动连接有反应轴的左右两端，反应箱的左侧面通过连杆固定安装有传动电机。该具有除絮功能的印染污水处理装置优点在于，在除絮箱内设置的纤维收集机构能够对污水中的纤维进行收集，利用集絮槽与集絮杆的尖锐处使纤维被挂住，完成纤维的收集，避免纤维含量过高对生物污水处理造成影响。
权利要求书

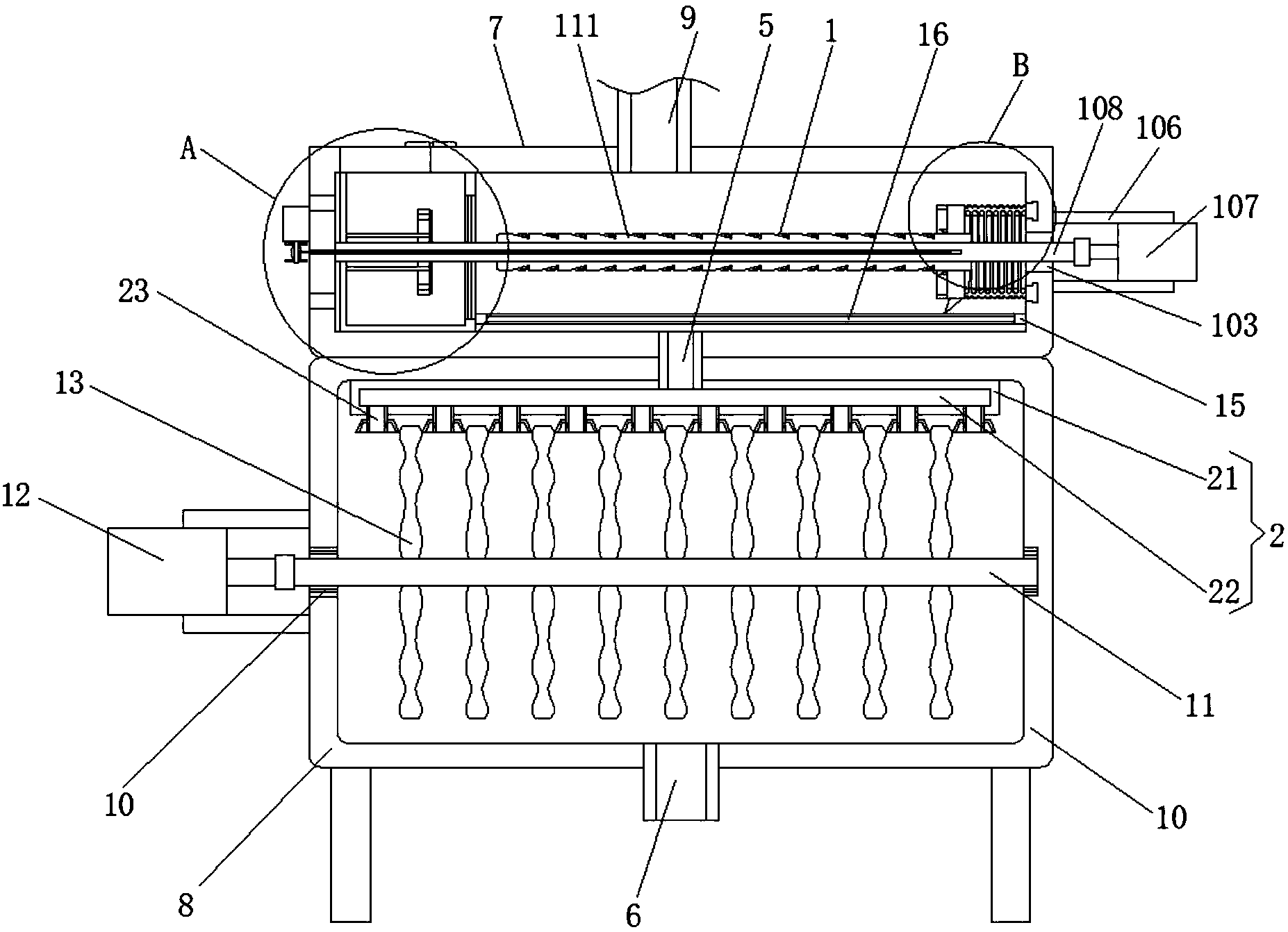

1.一种具有除絮功能的印染污水处理装置，其特征在于：包括除絮箱(7)、反应箱(8)、进水管(9)、承重轴承(10)、反应轴(11)、传动电机(12)、反应盘(13)、连通管(5)和出料管(6)、纤维收集机构(1)、分流机构(2)、轴向剥料机构(3)和出料机构(4)，所述反应箱(8)的上表面固定连接有除絮箱(7)的下表面，所述反应箱(8)的左右壁之间通过承重轴承(10)分别活动连接有反应轴(11)的左右两端，反应箱(8)的左侧面通过连杆固定安装有传动电机(12)，反应轴(11)的左端延伸出承重轴承(10)并与传动电机(12)的输出端固定连接，反应轴(11)的外表面且位于反应箱(8)的内部固定连接有九个等距离排列的反应盘(13)，除絮箱(7)的顶壁固定连通有进水管(9)的出水端，除絮箱(7)与反应箱(8)通过连通管(5)连通，反应箱(8)底壁的中部固定连通有出料管(6)，除絮箱(7)的内部固定安装有纤维收集机构(1)，连通管(5)的底端且位于反应箱(8)的内部固定连通有分流机构(2)，除絮箱(7)的内部还分别设置有轴向剥料机构(3)和出料机构(4)。
2.根据权利要求1所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述纤维收集机构(1)包括轴承一(101)、活动盘(102)、轴承二(103)、出线孔(104)、除絮杆(105)、安装杆(106)、减速电机(107)、收集杆(108)、导向槽(109)、集絮槽(110)和集絮杆(111)，所述除絮箱(7)左侧壁中部开设的第一圆孔内固定套接有轴承一(101)，所述轴承一(101)的内部固定套接有活动盘(102)，所述除絮箱(7)右侧壁中部开设的第二圆孔内固定安装有轴承二(103)，所述轴承二(103)的内部固定套接有除絮杆(105)，所述除絮杆(105)的左端与活动盘(102)右侧面的中部固定连接，所述除絮箱(7)右侧面对应轴承二(103)的位置通过安装杆(106)固定安装有减速电机(107)，所述除絮杆(105)的右端延伸出轴承一(101)并通过联轴器与减速电机(107)的输出端固定连接，所述除絮杆(105)的上下表面均固定连接有收集杆(108)，两个收集杆(108)远离除絮杆(105)的一侧面均开设有从左至右等距离排列的集絮槽(110)，所述集絮槽(110)的截面成直角三角形，且集絮槽(110)所成直角三角形的两个锐角分别指向除絮杆(105)和除絮箱(7)的内左壁，且集絮槽(110)内的直角边上还固定连接有与其底壁平行的集絮杆(111)，所述除絮杆(105)的背面开设有导向槽(109)，且导向槽(109)的左端位于除絮杆(105)的左端面，所述活动盘(102)上对应导向槽(109)的位置开设有出线孔(104)。
3.根据权利要求2所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述出料机构(4)包括出料箱(401)、排污门(402)、穿孔(403)、入料孔(404)、隔离橡胶环(405)、隔离管(406)、轴承三(407)、支撑杆(408)、收料环(409)和收料环(410)，所述除絮箱(7)内底壁的左端固定连接有出料箱(401)的下表面，所述除絮箱(7)顶壁对应出料箱(401)的位置通过合页活动连接有排污门(402)，所述出料箱(401)左右壁对应除絮杆(105)的位置分别有穿孔(403)和入料孔(404)，所述入料孔(404)的内壁粘接有隔离橡胶环(405)的外圈，所述隔离橡胶环(405)的内圈与除絮杆(105)的表面接触，所述出料箱(401)的内左壁且位于穿孔(403)的外围固定连接有隔离管(406)的左端，所述隔离管(406)内壁的右端与除絮杆(105)的表面通过轴承三(407)形成活动连接，所述隔离管(406)外表面的右端通过两根支撑杆(408)固定连接有收料环(409)的内侧面，且两根支撑杆(408)分别位于隔离管(406)的正面与背面，所述收料环(409)的的内壁粘接有收料环(410)。
4.根据权利要求3所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述轴向剥料机构(3)包括活动环(301)、拉伸弹簧(302)、弹力皮套(303)、导向缺口(304)、导向块(305)、拉绳(306)、牵引电机(307)、收线筒(308)、第一剥料块(309)、第二剥料块(310)、剥料槽(311)、限位环(312)、刮板(313)、环形行走轨道(314)和行走环(315)，所述除絮杆(105)的外部活动套接有活动环(301)，所述活动环(301)的左侧面且位于除絮杆(105)的上下两侧均固定连接有第一剥料块(309)，所述第一剥料块(309)左端中部开设有的剥料槽(311)使第一剥料块(309)的左端呈尖锐状，所述活动环(301)的左侧面且位于两个收集杆(108)的左右两侧均固定连接有第二剥料块(310)，所述第二剥料块(310)的正面也呈直角三角形，且第二剥料块(310)所成的直角三角形的两个锐角分别指向除絮杆(105)和除絮箱(7)的内左壁，所述活动环(301)左侧面的边缘处还固定连接有限位环(312)的左侧面，且限位环(312)与活动环(301)位于同一轴心，所述限位环(312)的下表面固定连接有刮板(313)，所述除絮箱(7)的内右壁且位于除絮杆(105)的外围开设有环形行走轨道(314)，所述环形行走轨道(314)的内部滑动连接有行走环(315)，所述活动环(301)的右侧面固定连接有拉伸弹簧(302)的左端，且拉伸弹簧(302)活动套接在除絮杆(105)的外部，且拉伸弹簧(302)的右端与行走环(315)的左侧面固定连接，所述活动环(301)的右侧面和行走环(315)的左侧面之间还固定连接有弹力皮套(303)，且拉伸弹簧(302)位于弹力皮套(303)的内部，所述活动环(301)内壁的上下两端均开设有导向缺口(304)，两个导向缺口(304)分别卡在两个收集杆(108)的内部，所述导向槽(109)的内部滑动连接有导向块(305)，所述导向块(305)远离导向槽(109)底壁的一侧面与活动环(301)的内壁固定连接，所述导向槽(109)的内部设置有拉绳(306)，所述拉绳(306)的右端与导向块(305)的左侧面固定连接，所述拉绳(306)的左端贯穿出线孔(104)并延伸至活动盘(102)的左侧，所述活动盘(102)的左侧面且位于出线孔(104)的上方固定安装有牵引电机(307)，所述牵引电机(307)的输出端固定套接有收线筒(308)，所述拉绳(306)的左端固定连接在收线筒(308)的外表面。
5.根据权利要求4所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述分流机构(2)包括分流杆(21)、分流腔(22)、排水管(23)、出水口(24)和导流罩(25)，所述反应箱(8)的内顶壁固定连接有分流杆(21)的上表面，所述分流杆(21)的内部开设有分流腔(22)，所述连通管(5)的底端贯穿分流杆(21)的顶端并与分流腔(22)的内部连通，所述分流杆(21)的底壁焊接有十个与分流腔(22)连通的排水管(23)，所述排水管(23)左右侧面的底端均开设有出水口(24)，所述排水管(23)的左右侧面且位于出水口(24)的外围均固定连接有导流罩(25)。
6.根据权利要求5所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述收集杆(108)的长度是除絮杆(105)长度的十分之八，且除絮杆(105)和收集杆(108)的中轴线重合，所述收料环(410)的内侧面粘接有刷毛。
7.根据权利要求6所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述收料环(409)的右侧面粘接有减压皮垫(14)，减压皮垫(14)为橡胶垫，所述隔离橡胶环(405)由内侧到外侧边缘处被切割成五等份。
8.根据权利要求7所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述出料箱(401)右侧面的底端与除絮箱(7)的内右壁之间固定连接有滤框(15)，所述滤框(15)的内部粘接有滤网(16)，所述刮板(313)的下表面与滤网(16)的上表面接触。
9.根据权利要求8所述的一种具有除絮功能的印染污水处理装置，其特征在于：所述反应盘(13)的外表面包裹有生化反应膜，且反应盘(13)的左右侧面均成波浪形。
说明书
一种具有除絮功能的印染污水处理装置
技术领域
本发明涉及生物技术领域，具体为一种具有除絮功能的印染污水处理装置。
背景技术
印染污水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等，在净化处理的过程中通常会对印染污水先进行生物净化处理，有利于把污水中的有机物转化成简单的无机物，实际上在印染污水中含有大量的纤维，纤维成团为絮，因为通常况下进入印染工序的布料是半成品，在这个印染的过程中布料摆动纤维脱落混在印染水中，这些纤维覆盖在生物反应膜上容易影响生物净化的效果，污水的得不到有效的净化，所以急需一种印染污水处理装置以解决这一问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种具有除絮功能的印染污水处理装置，具有快速充分除絮以避免污水处理效率受到影响的优点。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种具有除絮功能的印染污水处理装置，包括除絮箱、反应箱、进水管、承重轴承、反应轴、传动电机、反应盘、连通管和出料管、纤维收集机构、分流机构、轴向剥料机构和出料机构，所述反应箱的上表面固定连接有除絮箱的下表面，所述反应箱的左右壁之间通过承重轴承分别活动连接有反应轴的左右两端，反应箱的左侧面通过连杆固定安装有传动电机，反应轴的左端延伸出承重轴承并与传动电机的输出端固定连接，反应轴的外表面且位于反应箱的内部固定连接有九个等距离排列的反应盘，除絮箱的顶壁固定连通有进水管的出水端，除絮箱与反应箱通过连通管连通，反应箱底壁的中部固定连通有出料管，除絮箱的内部固定安装有纤维收集机构，连通管的底端且位于反应箱的内部固定连通有分流机构，除絮箱的内部还分别设置有轴向剥料机构和出料机构。
优选的，所述纤维收集机构包括轴承一、活动盘、轴承二、出线孔、除絮杆、安装杆、减速电机、收集杆、导向槽、集絮槽和集絮杆，所述除絮箱左侧壁中部开设的第一圆孔内固定套接有轴承一，所述轴承一的内部固定套接有活动盘，所述除絮箱右侧壁中部开设的第二圆孔内固定安装有轴承二，所述轴承二的内部固定套接有除絮杆，所述除絮杆的左端与活动盘右侧面的中部固定连接，所述除絮箱右侧面对应轴承二的位置通过安装杆固定安装有减速电机，所述除絮杆的右端延伸出轴承一并通过联轴器与减速电机的输出端固定连接，所述除絮杆的上下表面均固定连接有收集杆，两个收集杆远离除絮杆的一侧面均开设有从左至右等距离排列的集絮槽，所述集絮槽的截面成直角三角形，且集絮槽所成直角三角形的两个锐角分别指向除絮杆和除絮箱的内左壁，且集絮槽内的直角边上还固定连接有与其底壁平行的集絮杆，所述除絮杆的背面开设有导向槽，且导向槽的左端位于除絮杆的左端面，所述活动盘上对应导向槽的位置开设有出线孔。
优选的，所述出料机构包括出料箱、排污门、穿孔、入料孔、隔离橡胶环、隔离管、轴承三、支撑杆、收料环和收料环，所述除絮箱内底壁的左端固定连接有出料箱的下表面，所述除絮箱顶壁对应出料箱的位置通过合页活动连接有排污门，所述出料箱左右壁对应除絮杆的位置分别有穿孔和入料孔，所述入料孔的内壁粘接有隔离橡胶环的外圈，所述隔离橡胶环的内圈与除絮杆的表面接触，所述出料箱的内左壁且位于穿孔的外围固定连接有隔离管的左端，所述隔离管内壁的右端与除絮杆的表面通过轴承三形成活动连接，所述隔离管外表面的右端通过两根支撑杆固定连接有收料环的内侧面，且两根支撑杆分别位于隔离管的正面与背面，所述收料环的的内壁粘接有收料环。
优选的，所述轴向剥料机构包括活动环、拉伸弹簧、弹力皮套、导向缺口、导向块、拉绳、牵引电机、收线筒、第一剥料块、第二剥料块、剥料槽、限位环、刮板、环形行走轨道和行走环，所述除絮杆的外部活动套接有活动环，所述活动环的左侧面且位于除絮杆的上下两侧均固定连接有第一剥料块，所述第一剥料块左端中部开设有的剥料槽使第一剥料块的左端呈尖锐状，所述活动环的左侧面且位于两个收集杆的左右两侧均固定连接有第二剥料块，所述第二剥料块的正面也呈直角三角形，且第二剥料块所成的直角三角形的两个锐角分别指向除絮杆和除絮箱的内左壁，所述活动环左侧面的边缘处还固定连接有限位环的左侧面，且限位环与活动环位于同一轴心，所述限位环的下表面固定连接有刮板，所述除絮箱的内右壁且位于除絮杆的外围开设有环形行走轨道，所述环形行走轨道的内部滑动连接有行走环，所述活动环的右侧面固定连接有拉伸弹簧的左端，且拉伸弹簧活动套接在除絮杆的外部，且拉伸弹簧的右端与行走环的左侧面固定连接，所述活动环的右侧面和行走环的左侧面之间还固定连接有弹力皮套，且拉伸弹簧位于弹力皮套的内部，所述活动环内壁的上下两端均开设有导向缺口，两个导向缺口分别卡在两个收集杆的内部，所述导向槽的内部滑动连接有导向块，所述导向块远离导向槽底壁的一侧面与活动环的内壁固定连接，所述导向槽的内部设置有拉绳，所述拉绳的右端与导向块的左侧面固定连接，所述拉绳的左端贯穿出线孔并延伸至活动盘的左侧，所述活动盘的左侧面且位于出线孔的上方固定安装有牵引电机，所述牵引电机的输出端固定套接有收线筒，所述拉绳的左端固定连接在收线筒的外表面。
优选的，所述分流机构包括分流杆、分流腔、排水管、出水口和导流罩，所述反应箱的内顶壁固定连接有分流杆的上表面，所述分流杆的内部开设有分流腔，所述连通管的底端贯穿分流杆的顶端并与分流腔的内部连通，所述分流杆的底壁焊接有十个与分流腔连通的排水管，所述排水管左右侧面的底端均开设有出水口，所述排水管的左右侧面且位于出水口的外围均固定连接有导流罩。
优选的，所述收集杆的长度是除絮杆长度的十分之八，且除絮杆和收集杆的中轴线重合。
优选的，所述收料环的右侧面粘接有减压皮垫，减压皮垫为橡胶垫，所述隔离橡胶环由内侧到外侧边缘处被切割成五等份。
优选的，所述出料箱右侧面的底端与除絮箱的内右壁之间固定连接有滤框，所述滤框的内部粘接有滤网，所述刮板的下表面与滤网的上表面接触。
优选的，所述反应盘的外表面包裹有生化反应膜，且反应盘的左右侧面均成波浪形。
(三)有益效果
本发明提供了一种具有除絮功能的印染污水处理装置。具备以下有益效果：
(1)、该具有除絮功能的印染污水处理装置，在除絮箱内设置的纤维收集机构能够对污水中的纤维进行收集，利用集絮槽与集絮杆的尖锐处使纤维被挂住，完成纤维的收集，避免纤维含量过高对生物污水处理造成影响。
(2)、该具有除絮功能的印染污水处理装置，本装置内设置的轴向剥料装置能够对纤维收集机构上纤维进行收集整合，利于下一步的纤维收集，快速剥料纤维有助于纤维收集机构正常工作。
(3)、该具有除絮功能的印染污水处理装置，出料机构的设置能够快速的将轴向剥料装置从纤维收集机构剥离的纤维收集起来，有助于纤维垃圾从除絮箱内排出，降低污水内纤维对污水处理的影响。
(4)、该具有除絮功能的印染污水处理装置，通过集絮槽的截面成直角三角形，且集絮槽所成直角三角形的两个锐角分别指向除絮杆和除絮箱的内左壁，集絮槽内的直角边上还固定连接有与其底壁平行的集絮杆，在利用集絮槽和集絮杆尖锐处收集纤维的同时，两者的倾斜角度也有助于第一剥料块和第二剥料块从收集杆上剥料。
(5)、该具有除絮功能的印染污水处理装置，通过第一剥料块和第二剥料块的设置，分别针对收集杆上的集絮槽和集絮杆进行剥料，两者左端的尖锐状结构不但有助于从收集杆上剥除纤维，还有助于在出料机构内的剥料。
(6)、该具有除絮功能的印染污水处理装置，通过拉伸弹簧的设置有助于活动环的快速复位，并且利用拉伸弹簧与行走环形成连接，利用拉伸弹簧垂直于其轴心的运动来缓冲减速电机刚启动时产生的冲击。
(7)、该具有除絮功能的印染污水处理装置，通过弹力皮套的设置，在轴向剥料机构剥除纤维收集机构上的纤维时，弹力皮套被拉伸，罩住除絮杆与收集杆，停止纤维的收集，避免拉伸弹簧被纤维缠绕而影响工作。
(8)、该具有除絮功能的印染污水处理装置，利用排水管上设置的导流罩，能够对除絮箱内排出的污水想成导流，使污水冲向反应盘，有助于剥离覆盖在生物反应膜外部的无用污泥，同时通过出水口冲击导流罩来降低污水冲击力与流速，能够避免生物反应膜受损。
(9)、该具有除絮功能的印染污水处理装置，通过隔离管的设置，能够避免除絮杆被出料机构内收集的纤维大面积缠绕，对减速电机形成负担。
(10)、该具有除絮功能的印染污水处理装置，滤网用于收集纤维收集机构漏掉的纤维，用过纤维环底部的刮板对滤网上的纤维进行收集并送入出料机构中，能够更全面的对纤维进行清除。
