申请日2018.03.12
公开(公告)日2018.08.28
IPC分类号C02F7/00
摘要
本发明公开了一种酸性污水处理池，包括池体和设于所述池体内的搅拌装置;所述搅拌装置包括搅拌桨、与所述搅拌桨相连的传动件及与所述传动件相配合的驱动件，所述搅拌桨上设有扰流结构。本发明通过设置搅拌桨和在搅拌桨上设置扰流结构，将池体内的液体搅动，使得池体外的空气部分进入至废水当中，增加了废水的含氧量，使得废水在曝气效果更好。
权利要求书

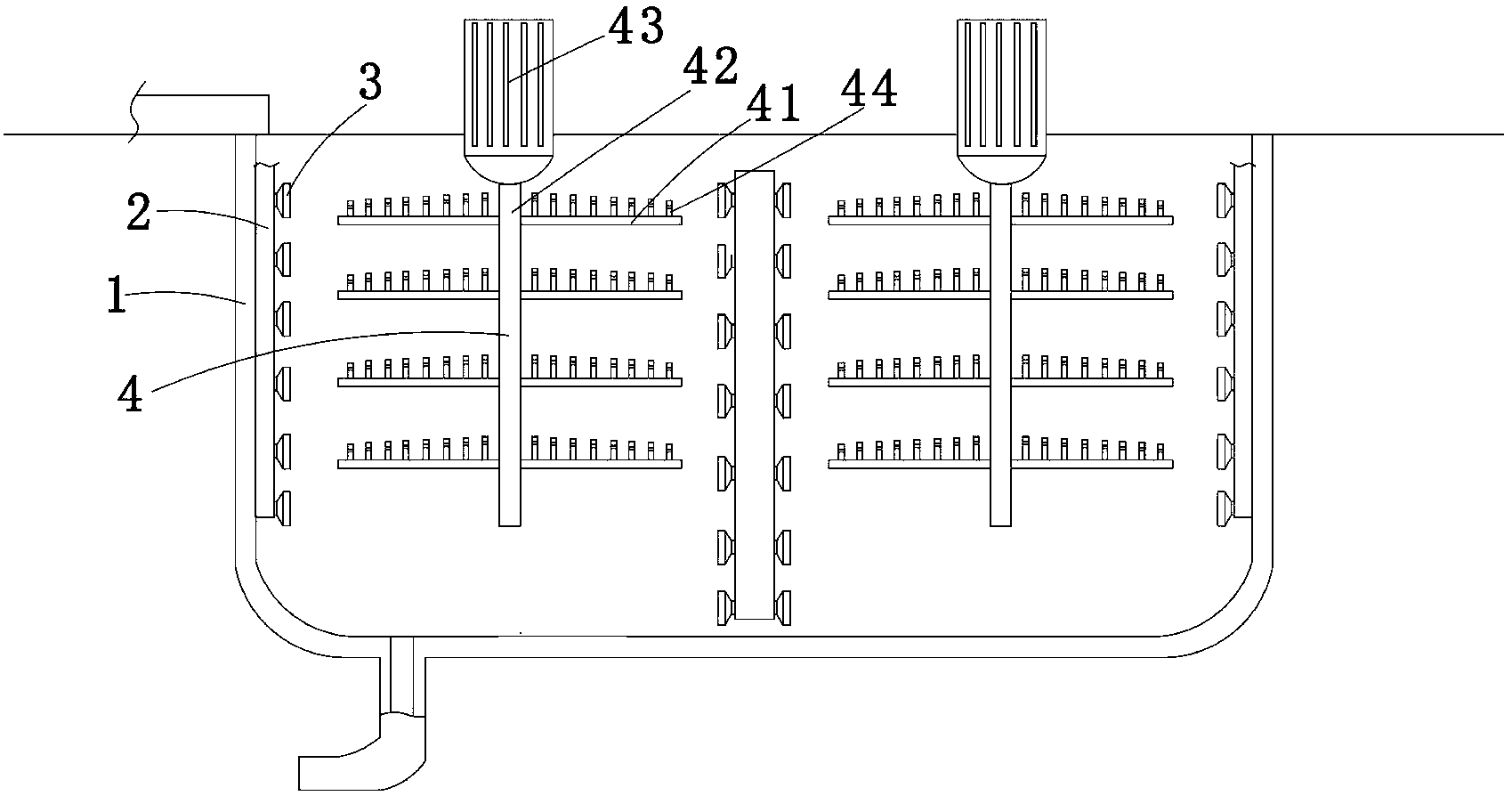

1.一种酸性污水处理池，包括池体(1)和设于所述池体(1)内的搅拌装置(4);其特征在于：所述搅拌装置(4)包括搅拌桨(41)、与所述搅拌桨(41)相连的传动件(42)及与所述传动件(42)相配合的驱动件(43)，所述搅拌桨(41)上设有扰流结构(44)。
2.根据权利要求1所述的一种酸性污水处理池，其特特征在于：所述扰流结构(44)包括第一扰流件(441)、第二扰流件(442)及第三扰流件(443)，所述第一扰流件(441)、第二扰流件(442)及第三扰流件(443)的高度依次递减。
3.根据权利要求2所述的一种酸性污水处理池，其特征在于：所述第一扰流件(441)、第二扰流件(442)及第三扰流件(443)上均设有至少一扰流通孔(444)。
4.根据权利要求3所述的一种酸性污水处理池，其特征在于：所述扰流通孔(444)内壁的中部向内凸起以形成锥部(445)。
5.根据权利要求1所述的一种酸性污水处理池，其特征在于：所述池体内设有供氧管道(2)和曝气部件(3)，所述曝气部件(3)与所述供氧管道(2)可拆卸连接;所述曝气部件(3)包括基座(31)、设于所述基座(31)上的总管(32)及与所述总管(32)相连通的多个支管(33);所述支管(33)内设有于通氧状态下向前滚动的封堵件(34)和于停止通氧状态下驱动所述封堵件(34)向后滚动的磁性件(35)，所述磁性件(35)设于所述支管(33)内壁上。
6.根据权利要求5所述的一种酸性污水 处理池，其特征在于：所述支管(33)包括口径由小到大渐变的第一扩口部(331)、直管部(332)及口径由大到小渐变的第二扩口部(333)，所述磁性件(35)设于所述第一扩口部(331)内壁上。
7.根据权利要求6所述的一种酸性污水处理池，其特征在于：所述第二扩口部(333)内壁上设有多个排气通槽(334)，该排气通槽(334)内设有导流板(335)。
说明书
一种酸性污水处理池
技术领域
本发明属于工业污水处理技术领域，尤其是涉及一种酸性污水处理池。
背景技术
工业酸性污水处理中，需要对废水进行曝气，但是传统过的曝气过程中都是废水静置在池体内，造成外部的空气无法进入至池体内，导致池体内的含氧量低，导致曝气效果差。
发明内容
本发明为了克服现有技术的不足，提供一种曝气效果好的酸性污水处理池。
为了实现上述目的，本发明采用以下技术方案：一种酸性污水处理池，包括池体和设于所述池体内的搅拌装置;所述搅拌装置包括搅拌桨、与所述搅拌桨相连的传动件及与所述传动件相配合的驱动件，所述搅拌桨上设有扰流结构。本发明通过设置搅拌桨和在搅拌桨上设置扰流结构，在使用的过程中搅拌桨转动，其能够将池体内的液体搅动，使得池体外的空气部分进入至废水当中，增加了废水的含氧量，使得废水在曝气效果更好，而且通过扰流结构，避免了搅动废水的时候，废水一直以一个方向进行转动;扰流结构会使得废水在搅动的过程中向着各个角度发生变化，可进一步的增强废水的曝气效果。
进一步的，所述扰流结构包括第一扰流件、第二扰流件及第三扰流件，所述第一扰流件、第二扰流件及第三扰流件的高度依次递减;三个扰流件的高度依次递减，可加大废水在与扰流件相接触过程中的碰撞效率，使得与不同扰流件碰撞之后的水其运动方形都同。
进一步的，所述第一扰流件、第二扰流件及第三扰流件上均设有至少一扰流通孔;设置扰流通孔可便于液体从扰流通孔当中通过，从而形成各个不同方向的运动。
进一步的，所述扰流通孔内壁的中部向内凸起以形成锥部;在扰流通孔内设置锥部，其液体在经过扰流通孔的时候，会改变流动方形;并且锥部还能够减少废水中固体污染物的集聚。
进一步的，所述池体内设有供氧管道和曝气部件，所述曝气部件与所述供氧管道可拆卸连接;所述曝气部件包括基座、设于所述基座上的总管及与所述总管相连通的多个支管;所述支管内设有于通氧状态下向前滚动的封堵件和于停止通氧状态下驱动所述封堵件向后滚动的磁性件，所述磁性件设于所述支管内壁上。本发明通过在曝气部件上设置支管，将原本一根管道输送过来的氧气分散至多个管道中，减小了氧气聚集的量，增强了氧气排入至水体当中时溶解的速率，提高了氧气利用率;在支管上设置封堵件和磁性件，在未通氧的情况下，磁性件吸住封堵件，使得封堵件堵住支管，避免水体从支管中泄露进总管中;而在通氧的条件下，氧气的压力达到克服磁性件磁性时，封堵件在支管内滚动，打开了支管的氧气入口，从而氧气可从支管排出，并在即将停止排氧时，磁性件使封堵件复位，对支管重新实现封堵，其完全杜绝了封堵水体中的杂质进入至支管后堵氧气排放口;而且封堵件滚动的过程中，会带起集聚在支管内的固体污染物，并通过氧气将该污染物完全冲出支管，能始终保持支管内洁净，完全杜绝支管被淤泥堵住的情况，并且封堵件为金属制成，耐腐蚀，在酸性水体下具有很强的使用寿命。
进一步的，所述支管包括口径由小到大渐变的第一扩口部、直管部及口径由大到小渐变的第二扩口部，所述磁性件设于所述第一扩口部内壁上;设置第一扩口部可便于封堵件堵住支管，避免氧气过快进入至第一支管内而影响封堵件运动;设置第二扩口部则可保持封堵件不会从支管内掉出去，造成支管完全畅通打开。
进一步的，所述第二扩口部内壁上设有多个排气通槽，该排气通槽内设有导流板;设置排气通槽可在封堵件堵住第二扩口部之后，气气体从排气通槽当中排出，并且排气通槽的设置能进一步的分散氧气，提高氧气溶解于水体当中的溶解率;而设置导流板则一方面可对体积较大的固体颗粒进行阻碍，避免固定颗粒堵住排气通槽，并且导流板还可更进一步的分散氧气，提高氧气的溶解率。
综上所述，本发明通过设置搅拌桨和在搅拌桨上设置扰流结构，将池体内的液体搅动，使得池体外的空气部分进入至废水当中，增加了废水的含氧量，使得废水在曝气效果更好。
