申请日2018.03.12
公开(公告)日2018.09.25
IPC分类号H05K7/20; H05K5/02
摘要
本实用新型公开了一种工业废水回收泵变频控制柜的散热结构，包括隔离板，所述隔离板内部固定连接有回型管，且回型管左端设置有排水口，所述隔离板左侧设置有风机控制室，且风机控制室内部安装有风机，所述伸缩杆顶端固定连接有限位块，且限位块右下方连接有连接弹簧，所述连接弹簧右侧设置有变频控制柜主体，且变频控制柜主体右侧固定连接有通风孔，所述通风孔内部活动连接有挡板。该工业废水回收泵变频控制柜的散热结构可以通过向回型管内部添加冷水然后使用风机通风将冷气输送到变频控制柜主体的内部，从而起到为变频控制柜主体降温的作用，还可以通过连接弹簧调节限位块，从而对吹风的位置进行调节，进而着重为发热严重区域降温。
权利要求书

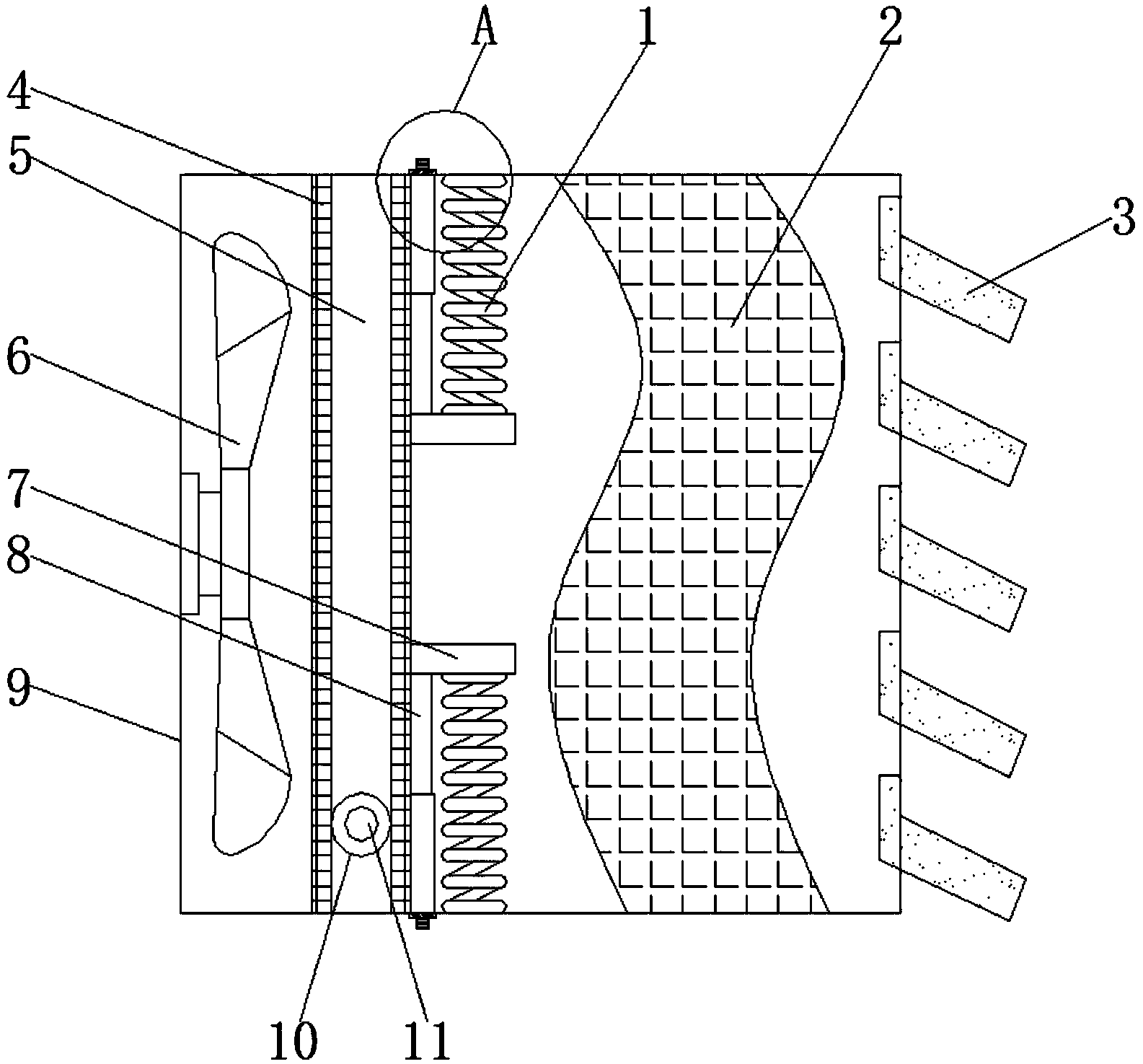

1.一种工业废水回收泵变频控制柜的散热结构，包括隔离板(4)，其特征在于：所述隔离板(4)内部固定连接有回型管(5)，且回型管(5)左端设置有排水口(11)，所述排水口(11)上方安装有排水阀(10)，且回型管(5)右端设置有进水口(12)，所述隔离板(4)左侧设置有风机控制室(9)，且风机控制室(9)内部安装有风机(6)，所述隔离板(4)右侧固定连接有套筒(16)，且套筒(16)内部活动连接有伸缩杆(8)，所述伸缩杆(8)顶端固定连接有限位块(7)，且限位块(7)右下方连接有连接弹簧(1)，所述套筒(16)顶端活动连接有螺杆(15)，且螺杆(15)外部连接有螺帽(14)，所述连接弹簧(1)右侧设置有变频控制柜主体(2)，且变频控制柜主体(2)右侧固定连接有通风孔(13)，所述通风孔(13)内部活动连接有挡板(3)。
2.根据权利要求1所述的一种工业废水回收泵变频控制柜的散热结构，其特征在于：所述挡板(3)为倾斜结构，且挡板(3)近通风孔(13)一端的高度高于挡板(3)远通风孔(13)一端的高度，并且挡板(3)的宽度与通风孔(13)的宽度相等。
3.根据权利要求1所述的一种工业废水回收泵变频控制柜的散热结构，其特征在于：所述隔离板(4)关于回型管(5)的纵向中心线呈左右对称结构，且隔离板(4)为镂空结构，并且隔离板(4)的材质为橡胶材质。
4.根据权利要求1所述的一种工业废水回收泵变频控制柜的散热结构，其特征在于：所述通风孔(13)与变频控制柜主体(2)构成一体结构，且通风孔(13)与挡板(3)构成活动结构，并且挡板(3)的主视为L形结构。
5.根据权利要求1所述的一种工业废水回收泵变频控制柜的散热结构，其特征在于：所述套筒(16)与伸缩杆(8)构成伸缩结构，其伸缩杆(8)与限位块(7)构成垂直结构，且限位块(7)与连接弹簧(1)构成固定结构，并且连接弹簧(1)的原长与套筒(16)的长度相等。
说明书
一种工业废水回收泵变频控制柜的散热结构
技术领域：
本实用新型涉及工业废水技术领域，具体为一种工业废水回收泵变频控制柜的散热结构。
背景技术：
工业废水(industrialwastewater)，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因;工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。
而现有的用于回收工业废水的处理泵在工作过程中由于自身以及外界温度的影响，容易导致工业废水回收泵变频控制柜的温度变高，从而一定程度的对工业废水处理泵的工作带来影响，且现有的散热装置不能针对性的对某一处区域进行降温，从而会减短工业废水处理泵的使用寿命，进而增加了生产成本。
实用新型内容：
本实用新型的目的在于提供一种工业废水回收泵变频控制柜的散热结构，以解决上述背景技术中提出的现有的用于回收工业废水的处理泵在工作过程中由于自身以及外界温度的影响，容易导致工业废水回收泵变频控制柜的温度变高，从而一定程度的对工业废水处理泵的工作带来影响，且现有的散热装置不能针对性的对某一处区域进行降温，从而会减短工业废水处理泵使用寿命的问题。
本实用新型由如下技术方案实施：一种工业废水回收泵变频控制柜的散热结构，包括隔离板，所述隔离板内部固定连接有回型管，且回型管左端设置有排水口，所述排水口上方安装有排水阀，且回型管右端设置有进水口，所述隔离板左侧设置有风机控制室，且风机控制室内部安装有风机，所述隔离板右侧固定连接有套筒，且套筒内部活动连接有伸缩杆，所述伸缩杆顶端固定连接有限位块，且限位块右下方连接有连接弹簧，所述套筒顶端活动连接有螺杆，且螺杆外部连接有螺帽，所述连接弹簧右侧设置有变频控制柜主体，且变频控制柜主体右侧固定连接有通风孔，所述通风孔内部活动连接有挡板。
优选的，所述挡板为倾斜结构，且挡板近通风孔一端的高度高于挡板远通风孔一端的高度，并且挡板的宽度与通风孔的宽度相等。
优选的，所述隔离板关于回型管的纵向中心线呈左右对称结构，且隔离板为镂空结构，并且隔离板的材质为橡胶材质。
优选的，所述通风孔与变频控制柜主体构成一体结构，且通风孔与挡板构成活动结构，并且挡板的主视为L形结构。
优选的，所述套筒与伸缩杆构成伸缩结构，其伸缩杆与限位块构成垂直结构，且限位块与连接弹簧构成固定结构，并且连接弹簧的原长与套筒的长度相等。
本实用新型的优点：该工业废水回收泵变频控制柜的散热结构可以通过向回型管内部添加冷水然后使用风机通风将冷气输送到变频控制柜主体的内部，从而起到为变频控制柜主体降温的作用，还可以通过连接弹簧调节限位块，从而对吹风的位置进行调节，进而着重为发热严重区域降温。该装置的挡板为倾斜结构，且挡板近通风孔一端的高度高于挡板远通风孔一端的高度，并且挡板的宽度与通风孔的宽度相等，挡板为倾斜结构则是在保持通风孔通风的同时还可以抵挡一部分的灰尘进入到变频控制柜主体的内部，且挡板为倾斜结构还可以在固定在通风孔内部的同时，便于挡板的取下，隔离板关于回型管的纵向中心线呈左右对称结构，且隔离板为镂空结构，并且隔离板的材质为橡胶材质，隔离板为镂空结构则是便于风机的吹风工作，而隔离板的材质为橡胶材质则是可以在回型管内部添加水时起到绝缘的作用，进而保证了该装置的使用安全，通风孔与变频控制柜主体构成一体结构，且通风孔与挡板构成活动结构，并且挡板的主视为L形结构，通风孔与挡板构成活动结构则是在挡板进行长期的使用后便于从通风孔内部取下清理，不会让挡板上灰尘堆积，进而保证了通风孔的通风效果，套筒与伸缩杆构成伸缩结构，其伸缩杆与限位块构成垂直结构，且限位块与连接弹簧构成固定结构，并且连接弹簧的原长与套筒的长度相等，在风机进行送风工作时，通过连接弹簧拉动限位块可以使伸缩杆与套筒将隔离板右侧的出风口减小，使风机的送风集中，进而可以着重对发热较严重的区域进行散热，从而提高工业废水回收泵变频控制柜的散热效果。
