申请日2018.03.12
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理装置，具体涉及一种具有分解功能的医疗污水处理装置，包括消毒箱、反应箱和分解箱，消毒箱上设有进水管，消毒箱内相对设有由隔板隔成的容纳室，容纳室内设有紫外线灯管，消毒箱通过第一连管与反应箱连通，反应箱上方设有第一电机和加药箱，第一电机与转轴的一端相连，转轴的另一端伸入反应箱内，转轴上设有搅拌杆，加药箱底部与加药管的一端连通，加药管的另一端伸入反应箱内，加药箱底部设有横板，横板上设有竖杆，竖杆通过弹簧与加药箱内壁相连，横板与竖板相连，竖板与拉杆的一端固定，拉杆的另一端伸出加药管，竖板上设有第一卡块;能够克服现有技术所存在的医疗污水处理效果较差、不具备分解有机污染物功能等缺陷。
权利要求书

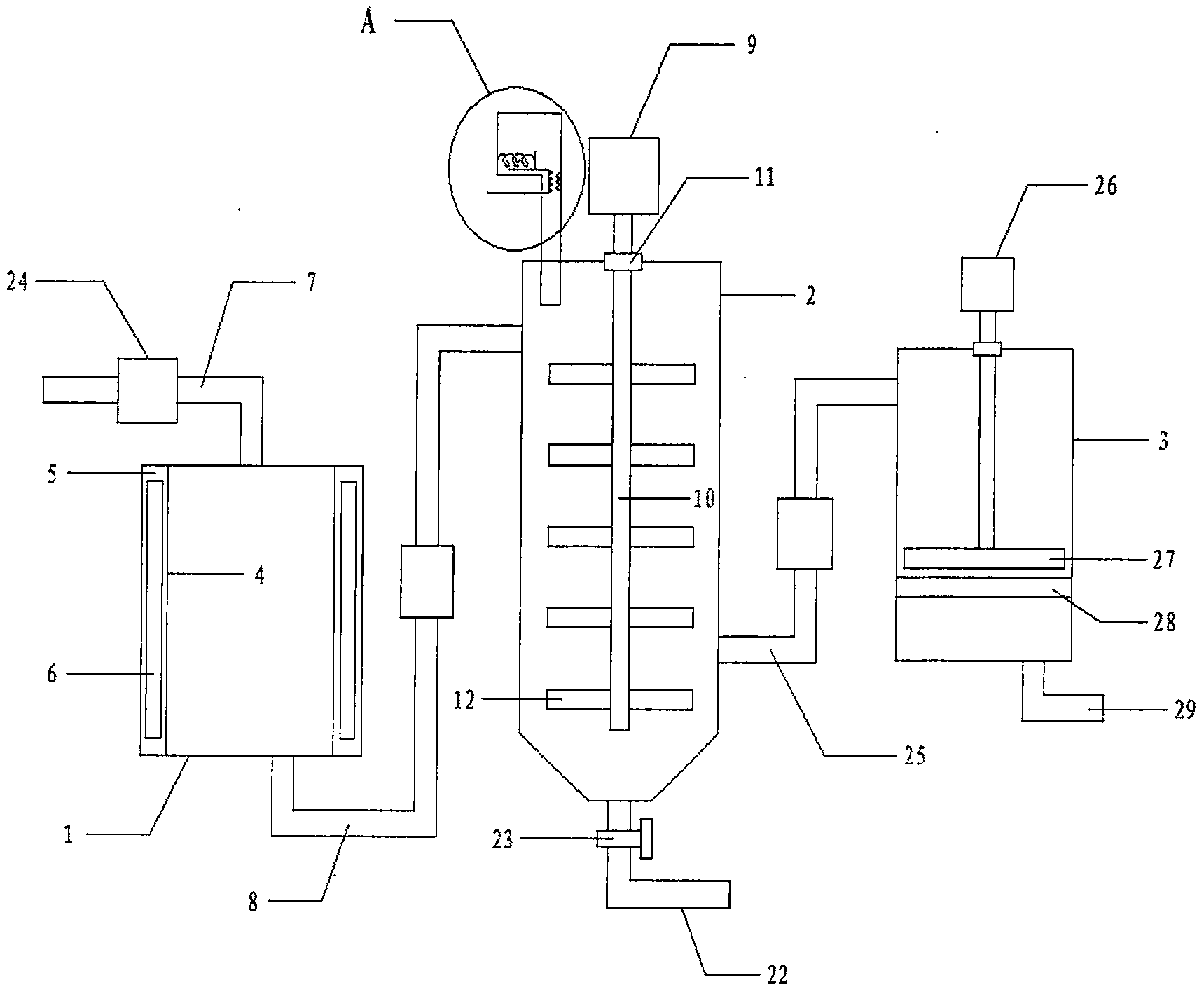

1.一种具有分解功能的医疗污水处理装置，其特征在于：包括消毒箱(1)、反应箱(2)和分解箱(3)，所述消毒箱(1)上设有进水管(7)，所述消毒箱(1)内相对设有由隔板(4)隔成的容纳室(5)，所述容纳室(5)内设有紫外线灯管(6)，所述消毒箱(1)通过第一连管(8)与反应箱(2)连通，所述反应箱(2)上方设有第一电机(9)和加药箱(13)，所述第一电机(9)与转轴(10)的一端相连，所述转轴(10)的另一端伸入反应箱(2)内，所述转轴(10)上设有搅拌杆(12)，所述加药箱(13)底部与加药管(14)的一端连通，所述加药管(14)的另一端伸入反应箱(2)内，所述加药箱(13)底部设有横板(15)，所述横板(15)上设有竖杆(16)，所述竖杆(16)通过弹簧(17)与加药箱(13)内壁相连，所述横板(15)与竖板(18)相连，所述竖板(18)与拉杆(19)的一端固定，所述拉杆(19)的另一端伸出加药管(14)，所述竖板(18)上设有第一卡块(20)，所述加药管(14)内壁设有与第一卡块(20)配合的第二卡块(21)，所述反应箱(2)底部设有排污管(22)，所述排污管(22)上设有阀门(23)，所述反应箱(2)通过第二连管(25)与分解箱(3)连通，所述分解箱(3)上方设有第二电机(26)，所述第二电机(26)与转轴(10)的一端相连，所述转轴(10)的另一端伸入分解箱(3)内并在端部固定有第一滤网(27)，所述转轴(10)与反应箱(2)、分解箱(3)接触处均设有轴承(11)，所述分解箱(3)内设有第二滤网(28)，所述第二滤网(28)表面生长有生物膜，所述分解箱(3)底部设有出水管(29)，所述进水管(7)、第一连管(8)、第二连管(25)上均设有水泵(24)。
2.根据权利要求1所述的一种具有分解功能的医疗污水处理装置，其特征在于：所述轴承(11)为防水轴承。
3.根据权利要求1所述的一种具有分解功能的医疗污水处理装置，其特征在于：所述水泵(24)、第一电机(9)、第二电机(26)、紫外线灯管(6)均与外部控制开关电气连接。
4.根据权利要求1所述的一种具有分解功能的医疗污水处理装置，其特征在于：所述加药箱(13)、加药管(14)的横截面均呈长方形。
5.根据权利要求1所述的一种具有分解功能的医疗污水处理装置，其特征在于：所述第一卡块(20)、第二卡块(21)的截面均呈三角形。
6.根据权利要求1所述的一种具有分解功能的医疗污水处理装置，其特征在于：所述容纳室(5)左右对称设置。
说明书
一种具有分解功能的医疗污水处理装置
技术领域
本实用新型涉及污水处理装置，具体涉及一种具有分解功能的医疗污水处理装置。
背景技术
目前，医院污水的来源和成分非常复杂，危害性较大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等。医院排放的污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水不经处理直接排放进入城市下水管道或地下水体中，往往会造成严重的水体污染，引发各种疾病和传染病，严重危害人们的身体健康。此外，现有的医疗污水处理装置不具备分解有机污染物的功能。
实用新型内容
(一)解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种具有分解功能的医疗污水处理装置，能够有效克服现有技术所存在的医疗污水处理效果较差、不具备分解有机污染物功能等缺陷。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种具有分解功能的医疗污水处理装置，包括消毒箱、反应箱和分解箱，所述消毒箱上设有进水管，所述消毒箱内相对设有由隔板隔成的容纳室，所述容纳室内设有紫外线灯管，所述消毒箱通过第一连管与反应箱连通，所述反应箱上方设有第一电机和加药箱，所述第一电机与转轴的一端相连，所述转轴的另一端伸入反应箱内，所述转轴上设有搅拌杆，所述加药箱底部与加药管的一端连通，所述加药管的另一端伸入反应箱内，所述加药箱底部设有横板，所述横板上设有竖杆，所述竖杆通过弹簧与加药箱内壁相连，所述横板与竖板相连，所述竖板与拉杆的一端固定，所述拉杆的另一端伸出加药管，所述竖板上设有第一卡块，所述加药管内壁设有与第一卡块配合的第二卡块，所述反应箱底部设有排污管，所述排污管上设有阀门，所述反应箱通过第二连管与分解箱连通，所述分解箱上方设有第二电机，所述第二电机与转轴的一端相连，所述转轴的另一端伸入分解箱内并在端部固定有第一滤网，所述转轴与反应箱、分解箱接触处均设有轴承，所述分解箱内设有第二滤网，所述第二滤网表面生长有生物膜，所述分解箱底部设有出水管，所述进水管、第一连管、第二连管上均设有水泵。
优选地，所述轴承为防水轴承。
优选地，所述水泵、第一电机、第二电机、紫外线灯管均与外部控制开关电气连接。
优选地，所述加药箱、加药管的横截面均呈长方形。
优选地，所述第一卡块、第二卡块的截面均呈三角形。
优选地，所述容纳室左右对称设置。
(三)有益效果
与现有技术相比，本实用新型所提供的一种具有分解功能的医疗污水处理装置能够利用容纳室内的紫外线灯管对进入消毒箱的污水进行消毒处理;向外拉动拉杆即可使加药箱内的药剂通过加药管落入反应箱中，第一电机通过转轴带动搅拌杆搅拌，使得药剂与进入反应箱的污水充分混合反应，医疗污水中的化学物质得以沉淀，沉淀后的废水可以通过排污管流出;第二电机通过转轴带动第一滤网转动，使得进入分解箱的污水能够均匀地落在第二滤网上，与第二滤网表面的生物膜充分接触，利用生物膜分解污水中的有机污染物，从而有效提高医疗污水的处理效果，经过消毒箱、反应箱和分解箱处理后的的医疗污水从出水管流出。
