申请日2018.05.21
公开(公告)日2018.12.07
IPC分类号G01N33/18
摘要
本发明提供一种用于工业废水的检测装置，涉及工业检测装置领域，包括底座，底座的顶部固定安装有箱体，箱体顶部的右侧固定安装有进水管，进水管的左侧设置有检测仪，箱体顶部的左侧固定安装有固定杆，箱体的上侧设置有螺杆，固定杆与螺杆通过螺纹孔螺纹连接。该用于工业废水的检测装置，通过螺杆，便于不同位置进出多次检测的目的，使得废水检测的数据更加的可靠，通过第二电动伸缩杆，可以使得搅拌废水均匀的目的，让废水中的有害物质更加容易检测，提高检测的结果精确度，增加检测的效率，通过第二电机，带动吸附板绕转杆高速转动，使得污水中不溶颗粒状杂质附着在吸附板上，可以对污水中不溶颗粒状杂质的收集，大大的提高了工作效率。
翻译权利要求书

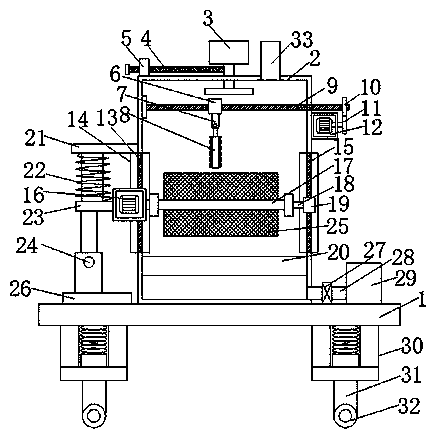

1.一种用于工业废水的检测装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有箱体(2)，所述箱体(2)顶部的右侧固定安装有进水管(33)，所述进水管(33)的左侧设置有检测仪(3)，所述箱体(2)顶部的左侧固定安装有固定杆(5)，所述箱体(2)的上侧设置有螺杆(4)，所述固定杆(5)与螺杆(4)通过螺纹孔螺纹连接，所述螺杆(4)的一端与检测仪(3)固定连接，所述箱体(2)的右侧固定安装有第一电机(12)，所述箱体(2)的内部设置有螺纹杆(9)，所述螺纹杆(9)的一侧设置有滑动块(6)，所述滑动块(6)的底部固定安装有第一电动伸缩杆(7)，所述第一电动伸缩杆(7)的底部固定安装有毛刷(8)，所述箱体(2)的两侧均固定安装有限制套(14)，所述限制套(14)的内部分别设置有第一滑槽(13)和第二滑槽(15)，所述第一滑槽(13)的一侧设置有第二电机(16)，所述箱体(2)的内部设置有旋转轴(17)，所述第二电机(16)的转轴与旋转轴(17)传动连接，所述旋转轴(17)的两侧均固定安装有吸附板(25)，所述箱体(2)的内部设置有过滤装置(20)，所述箱体(2)的右侧固定安装有出水管(28)，所述箱体(2)的右侧设置有回收箱(29)，所述出水管(28)的一端延伸至回收箱(29)内，所述出水管(28)的内部固定安装有抽液泵(27)。
2.根据权利要求1所述的一种用于工业废水的检测装置，其特征在于：所述底座(1)的底部固定安装有减震装置(30)，所述减震装置(30)包括下底板(304)，所述下底板(304)顶部的两侧均固定安装有侧板(301)，所述侧板(301)的顶部与底座(1)的底部固定安装，所述下底板(304)的顶部固定安装有限位板(303)，所述限位板(303)的顶部固定安装有连接弹簧(302)，所述连接弹簧(302)的一端与底座(1)的底部固定连接，所述减震装置(30)的底部固定安装有支撑腿(31)，所述支撑腿(31)的底部固定安装有滚轮(32)。
3.根据权利要求1所述的一种用于工业废水的检测装置，其特征在于：所述箱体(2)的右侧设置有主动齿轮(11)，所述第一电机(12)的转轴与主动齿轮(11)传动连接，所述螺纹杆(9)的一侧设置有从动齿轮(10)，所述主动齿轮(11)和从动齿轮(10)啮合。
4.根据权利要求1所述的一种用于工业废水的检测装置，其特征在于：所述第一滑槽(13)通过其内部的滑块与第二电机(16)滑动连接，所述第二滑槽(15)的一侧设置有移动块(19)，所述第二滑槽(15)通过其内部的滑块与移动块(19)滑动连接，所述移动块(19)的左侧固定安装有连接杆(18)，所述旋转轴(17)的一端与连接杆(18)的左侧固定安装。
5.根据权利要求1所述的一种用于工业废水的检测装置，其特征在于：所述底座(1)顶部的左侧固定安装有支撑座(26)，所述支撑座(26)的顶部固定安装有第二电动伸缩杆(24)，所述第二电动伸缩杆(24)的顶部固定安装有连接板(23)，所述连接板(23)的一端与第二电机(16)的左侧固定安装，所述连接板(23)的顶部固定安装有弹簧杆(22)，所述弹簧杆(22)的顶部固定安装有支撑板(21)，所述支撑板(21)的一端与箱体(2)的左侧固定安装。
6.根据权利要求1所述的一种用于工业废水的检测装置，其特征在于：所述过滤装置(20)的内部设置有上层滤网(201)，所述上层滤网(201)的下侧设置有金属杂质过滤层(202)，所述金属杂质过滤层(202)的下侧设置有下层滤网(203)，所述下层滤网(203)的下侧设置有石英砂过滤层(204)，所述石英砂过滤层(204)的下侧设置有活性炭过滤层(205)，所述活性炭过滤层(205)的下侧设置有PH调节层(206)，所述PH调节层(206)的下侧设置有硅藻土过滤层(207)。
说明书
一种用于工业废水的检测装置
技术领域
本发明涉及工业检测装置技术领域，具体为一种用于工业废水的检测装置。
背景技术
工业废水检测包括生产废水和生产污水，按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水和炼油废水，工业废水具有以下危害，工业废水还可能渗透到地下水，污染地下水，有些工业废水还带有难闻的恶臭，污染空气，工业废水渗入土壤，造成土壤污染，影响植物和土壤中微生物的生长，工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡。
现有的废水检测设备在检测废水时，废水通常是静止的，部分有害物质可能会沉底，检测仪常常无法检测到，使得检测的结果不精确，误差较大。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于工业废水的检测装置，解决了上述背景技术提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于工业废水的检测装置，包括底座，所述底座的顶部固定安装有箱体，所述箱体顶部的右侧固定安装有进水管，所述进水管的左侧设置有检测仪，所述箱体顶部的左侧固定安装有固定杆，所述箱体的上侧设置有螺杆，所述固定杆与螺杆通过螺纹孔螺纹连接，所述螺杆的一端与检测仪固定连接，所述箱体的右侧固定安装有第一电机，所述箱体的内部设置有螺纹杆，所述螺纹杆的一侧设置有滑动块，所述滑动块的底部固定安装有第一电动伸缩杆，所述第一电动伸缩杆的底部固定安装有毛刷，所述箱体的两侧均固定安装有限制套，所述限制套的内部分别设置有第一滑槽和第二滑槽，所述第一滑槽的一侧设置有第二电机，所述箱体的内部设置有旋转轴，所述第二电机的转轴与旋转轴传动连接，所述旋转轴的两侧均固定安装有吸附板，所述箱体的内部设置有过滤装置，所述箱体的右侧固定安装有出水管，所述箱体的右侧设置有回收箱，所述出水管的一端延伸至回收箱内，所述出水管的内部固定安装有抽液泵。
优选的，所述底座的底部固定安装有减震装置，所述减震装置包括下底板，所述下底板顶部的两侧均固定安装有侧板，所述侧板的顶部与底座的底部固定安装，所述下底板的顶部固定安装有限位板，所述限位板的顶部固定安装有连接弹簧，所述连接弹簧的一端与底座的底部固定连接，所述减震装置的底部固定安装有支撑腿，所述支撑腿的底部固定安装有滚轮。
优选的，所述箱体的右侧设置有主动齿轮，所述第一电机的转轴与主动齿轮传动连接，所述螺纹杆的一侧设置有从动齿轮，所述主动齿轮和从动齿轮啮合。
优选的，所述第一滑槽通过其内部的滑块与第二电机滑动连接，所述第二滑槽的一侧设置有移动块，所述第二滑槽通过其内部的滑块与移动块滑动连接，所述移动块的左侧固定安装有连接杆，所述旋转轴的一端与连接杆的左侧固定安装。
优选的，所述底座顶部的左侧固定安装有支撑座，所述支撑座的顶部固定安装有第二电动伸缩杆，所述第二电动伸缩杆的顶部固定安装有连接板，所述连接板的一端与第二电机的左侧固定安装，所述连接板的顶部固定安装有弹簧杆，所述弹簧杆的顶部固定安装有支撑板，所述支撑板的一端与箱体的左侧固定安装。
优选的，所述过滤装置的内部设置有上层滤网，所述上层滤网的下侧设置有金属杂质过滤层，所述金属杂质过滤层的下侧设置有下层滤网，所述下层滤网的下侧设置有石英砂过滤层，所述石英砂过滤层的下侧设置有活性炭过滤层，所述活性炭过滤层的下侧设置有PH调节层，所述PH调节层的下侧设置有硅藻土过滤层。
(三)有益效果
本发明提供了一种用于工业废水的检测装置。具备以下有益效果：
1、该用于工业废水的检测装置，通过设置螺杆，便于对废水不同位置进出多次检测的目的，使得废水检测的数据更加的可靠，通过设置第二电动伸缩杆，可以带动第二电机上下滑动，从而带动吸附板转动，可以使得搅拌废水均匀的目的，让废水中的有害物质更加容易检测，提高了检测的结果精确度，增加了检测的效率，节约检测时间，便于检测的进行。
2、该用于工业废水的检测装置，通过设置第二电机，带动吸附板绕转杆高速转动，使得污水中不溶颗粒状杂质附着在吸附板上，可以对污水中不溶颗粒状杂质的收集，大大的提高了工作效率，提高了该检测装置的实用价值，也对污水进行初步的过滤处理，通过设置第一电机，带动螺纹杆转动，使得毛刷可以在螺纹杆上左右移动，便于将吸附板上的不溶颗粒状杂质落到箱体底部。
3、该用于工业废水的检测装置，通过设置进水管和出水管的设置，便于装置的出水和进水，通过设置过滤装置，能有效除去污水中的金属杂质，提高废水的过滤效率，通过设置减震装置，在滚轮碰撞到硬物颠簸时可以起到缓冲的作用，提高滚轮的使用寿命。
