申请日2018.04.12
公开(公告)日2018.11.23
IPC分类号E03F5/10; E03F5/22
摘要
本实用新型公开了一种化工生产用废水转移装置，包括箱体，所述箱体内设置有隔板，所述隔板的一侧设置有一个净水存放区和至少一个废水存放区，所述隔板的另一侧设置有一个净水泵、与废水存放区数量相同的废水泵和控制电源箱，每个所述废水泵均连接有一个第三管路的一端，每个所述第三管路的另一端均伸至一个废水存放区的底部;本实用新型通过设置一种可以移动的废水转移箱，可以将不同的化工废水储存在不同的废水存放区域，方便的移动到废水处理区，然后由本装置自带的废水泵抽送至相对应的废水处理装置中，避免了为满足废水处理需要，不断建立输送管路，导致生产车间各种管路纵横交错，维修、更换困难，跑冒滴漏现象严重的问题。
权利要求书

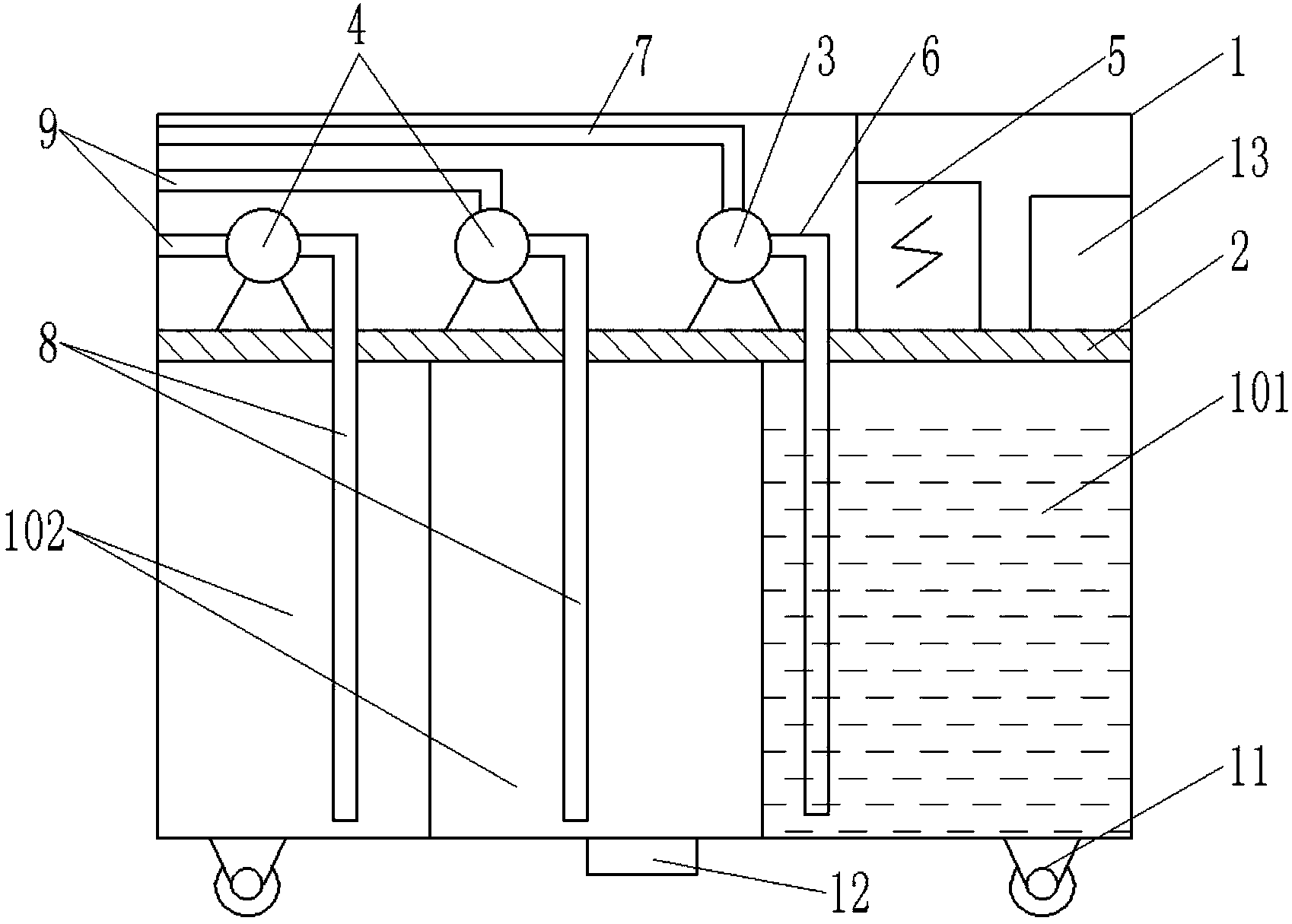

1.一种化工生产用废水转移装置，包括箱体(1)，其特征在于，所述箱体(1)内设置有隔板(2)，所述隔板的一侧设置有一个净水存放区(101)和至少一个废水存放区(102)，所述隔板(2)的另一侧设置有一个净水泵(3)、与废水存放区(102)数量相同的废水泵(4)和控制电源箱(5)，所述控制电源箱(5)中设置有控制元件、控制线路和蓄电池组，所述净水泵(3)的进水口连接有第一管路(6)，所述第一管路(6)的另一端伸至净水存放区(101)的底部，所述净水泵(3)的出水口通过第二管路(7)连接至箱体(1)的箱壁上，每个所述废水泵(4)均连接有一个第三管路(8)的一端，每个所述第三管路(8)的另一端均伸至一个废水存放区(102)的底部，每个所述废水泵(4)的出水口均通过一个第四管路(9)连接至箱体(1)的箱壁上，所述净水存放区(101)和废水存放区(102)对应的侧壁上均设置有进料口(10)。
2.根据权利要求1所述的一种化工生产用废水转移装置，其特征在于，所述箱体(1)的底部设置有轮子(11)和轮子驱动装置(12)。
3.根据权利要求1所述的一种化工生产用废水转移装置，其特征在于，所述隔板(2)放置净水泵(3)的一侧还设置有工具箱(13)。
4.根据权利要求1所述的一种化工生产用废水转移装置，其特征在于，所述净水存放区(101)和每个废水存放区(102)均设置有液位计(14)。
5.根据权利要求1所述的一种化工生产用废水转移装置，其特征在于，所述净水存放区(101)和每个废水存放区(102)对应的侧壁上均设置有密封箱门(15)。
说明书
一种化工生产用废水转移装置
技术领域
本实用新型涉化工废水处理技术领域，具体是一种化工生产用废水转移装置。
背景技术
在化工生产中，不可避免的会产生废水，不同性质的化工废水有不同的处理工艺，不同处理工艺的废水之间不能混合，否则会影响处理效果。而随着新的生产配方不断被研发出来，所产生的废水也在不断改变，为了在不与其它废水产生混合的情况下将这些废水输送至废水处理区，通常的解决方法是单独建立长距离的输送管路，将废水输送至废水处理区，时间一长就会导致生产车间各种管路纵横交错，维修、更换困难，跑冒滴漏现象严重。
实用新型内容
本实用新型的目的在于提供一种化工生产用废水转移装置，以解决在化工生产中为满足废水处理需要，不断建立输送管路，导致生产车间各种管路纵横交错，维修、更换困难，跑冒滴漏现象严重的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产用废水转移装置，包括箱体，所述箱体内设置有隔板，所述隔板的一侧设置有一个净水存放区和至少一个废水存放区，所述隔板的另一侧设置有一个净水泵、与废水存放区数量相同的废水泵和控制电源箱，所述控制电源箱中设置有控制元件、控制线路和蓄电池组，所述净水泵的进水口连接有第一管路，所述第一管路的另一端伸至净水存放区的底部，所述净水泵的出水口通过第二管路连接至箱体的箱壁上，每个所述废水泵均连接有一个第三管路的一端，每个所述第三管路的另一端均伸至一个废水存放区的底部，每个所述废水泵的出水口均通过一个第四管路连接至箱体的箱壁上，所述净水存放区和废水存放区对应的侧壁上均设置有进料口。
优选的，所述箱体的底部设置有轮子和轮子驱动装置。
优选的，所述隔板放置净水泵的一侧还设置有工具箱。
优选的，所述净水存放区和每个废水存放区均设置有液位计。
优选的，所述净水存放区和每个废水存放区对应的侧壁上均设置有密封箱门。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置一种可以移动的废水转移箱，可以将不同的化工废水储存在不同的废水存放区域，方便的移动到废水处理区，然后由本装置自带的废水泵抽送至相对应的废水处理装置中，避免了为满足废水处理需要，不断建立输送管路，导致生产车间各种管路纵横交错，维修、更换困难，跑冒滴漏现象严重的问题。
