申请日2018.03.09
公开(公告)日2018.09.25
IPC分类号G01N1/12
摘要
本实用新型属于污泥取样测试设备技术领域，涉及一种注射式污泥取样装置，包括外套筒、活塞杆、活塞、底盘、转臂，所述活塞杆与活塞固定连接，活塞呈上下移动的嵌套于外套筒内;所述外套筒的侧壁上设有套筒，转臂通过套筒呈可旋转的固定于外套筒上;所述底盘的一侧与转臂的底部固定连接，底盘绕转臂可360°转动;所述外套筒的底端设有环形凹槽，所述底盘设有与环形凹槽相匹配的环形凸起，所述转臂上设有限位环，限位环位于套筒内，转臂向下移动到限位环与套筒接触时，底盘的环形凸起与外套筒的环形凹槽脱离。在污泥取样过程中能够保持污泥层结构，在污泥样品向上提取的过程中避免污泥样品被上层流体破坏，保持样品的原始有效性。
权利要求书
1.一种注射式污泥取样装置，其特征在于：包括外套筒、活塞杆、活塞、底盘、转臂，所述活塞杆与活塞固定连接，活塞呈上下移动的嵌套于外套筒内;所述外套筒的侧壁上设有套筒，转臂通过套筒呈可旋转的固定于外套筒上;所述底盘的一侧与转臂的底部固定连接，底盘绕转臂可360°转动;所述外套筒的底端设有环形凹槽，所述底盘设有与环形凹槽相匹配的环形凸起，所述转臂上设有限位环，限位环位于套筒内，转臂向下移动到限位环与套筒接触时，底盘的环形凸起与外套筒的环形凹槽脱离。
2.根据权利要求1所述的注射式污泥取样装置，其特征在于：所述外套筒上设有附筒，附筒底部设有探头，探头与外部显示装置连接。
3.根据权利要求1所述的注射式污泥 取样装置，其特征在于：所述转臂通过密封轴承与套筒的上下盖固定连接。
4.根据权利要求1所述的注射式污泥取样装置，其特征在于：所述转臂的上部外周设有花纹。
5.根据权利要求1所述的注射式污泥取样装置，其特征在于：所述环形凸起与环形凹槽的截断面为梯形或半圆形。
说明书
一种注射式污泥取样装置
技术领域
本实用新型属于污泥取样测试设备技术领域，具体地说，涉及一种能够保护污泥层结构、避免污泥样品被上层流体破坏的的注射式污泥取样装置。
背景技术
目前，海水养殖技术不断提升，为了提高产品的成活率和生长质量，需要对水底污泥及水环境进行实时监测。
申请号为201520973842.5的实用新型专利公开了一种污泥抽提取样装置，包括有提取杆;提取杆的下半部设置有螺纹状提取槽;提取杆的上半部设置有保护罩;保护罩能够相对于提取杆轴向滑动;保护罩在向下滑动到极限位置时能够完全罩住提取槽;保护罩在向上滑动到极限位置时能够完全与提取槽分离。
现有的水底污泥取样装置限制了污泥样品的量，并且会破坏污泥的层结构，在取样时不能有效保护探头。
实用新型内容
本实用新型的目的在于提供一种能够保护污泥层结构、避免污泥样品被上层流体破坏的的注射式污泥取样装置。
为了实现上述目的，本实用新型采用以下技术方案：

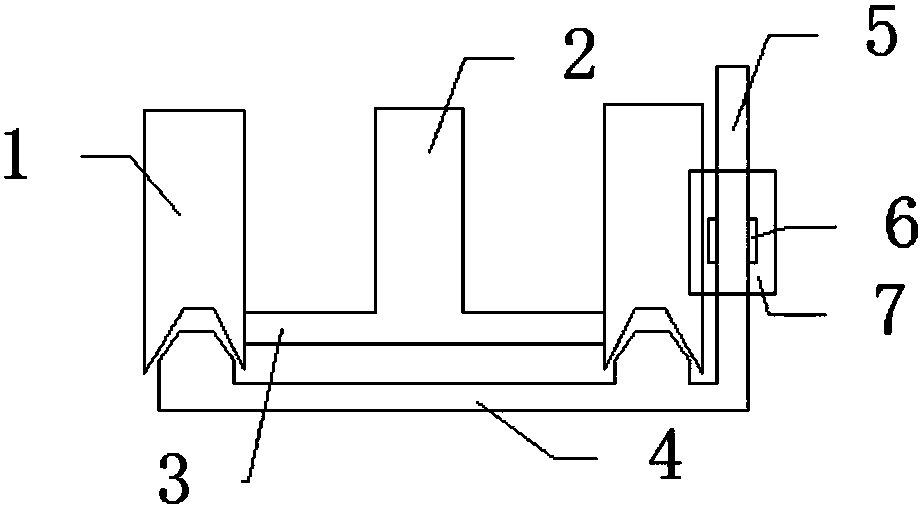

一种注射式污泥取样装置，包括外套筒、活塞杆、活塞、底盘、转臂，所述活塞杆与活塞固定连接，活塞呈上下移动的嵌套于外套筒内;所述外套筒的侧壁上设有套筒，转臂通过套筒呈可旋转的固定于外套筒上;所述底盘的一侧与转臂的底部固定连接，底盘绕转臂可360°转动;所述外套筒的底端设有环形凹槽，所述底盘设有与环形凹槽相匹配的环形凸起，所述转臂上设有限位环，限位环位于套筒内，转臂向下移动到限位环与套筒接触时，底盘的环形凸起与外套筒的环形凹槽脱离。
优选的是，所述外套筒上设有附筒，附筒底部设有探头，探头与外部显示装置连接，能够观察取样装置周边环境。
优选的是，所述转臂通过密封轴承与套筒的上下盖固定连接;
优选的是，所述转臂的上部外周设有花纹，增强摩擦力，便于转动;
优选的是，所述环形凸起与环形凹槽的截断面为梯形或半圆形。
所述使用时，将取样装置垂直插入水下污泥中，在达到一定深度时，向下移动转臂，使底盘与外套筒脱离，转动转臂的上部，使底盘绕转臂转动，旋转180°之后，外套筒完全与污泥接触，向上轻拉活塞，污泥即进入外套筒内，通过探头对污泥的进入情况进行观察，达到足够量时，再次转动转臂180°，使底盘与外套筒对齐，向上提，使底盘与外套筒实现基本封闭，然后取出，能够基本保证污泥的层结构不受破坏，避免污泥样品受水流影响，保证污泥样品的原始有效性。
本实用新型的有益效果为：在污泥取样过程中能够保持污泥层结构，在污泥样品向上提取的过程中避免污泥样品被上层流体破坏，保持样品的原始有效性。
