申请日2018.05.15
公开(公告)日2018.10.19
IPC分类号C02F7/00; C02F3/20
摘要
本发明公开了一种能增强污水紊流效果的曝气池，包括池体、电机、曝气板和鼓风机;所述池体的右侧上下两端分别连接有进水管和出水管，池体的顶部固定有支撑架;所述电机安装在支撑架上，电机的输出端连接有转轴，转轴延伸到池体的底部;所述转轴的上下两侧轴体外围分别滑动套设有上轴套和下轴套，上轴套的左右两侧对称铰接有上搅拌叶，下轴套的左右两侧对称铰接有下搅拌叶，上搅拌叶和下搅拌叶的中部通过弹性连接件连接在一起，上搅拌叶和下搅拌叶的末端均铰接在滑块上，所述池体的中部池壁上固定有环形滑槽，滑块滑动卡设在环形滑槽中。本发明结构巧妙，操作简单，能够有效增强污水的紊流效果，从而提高曝气效果。
翻译权利要求书
1.一种能增强污水紊流效果的曝气池，包括池体(1)、电机(2)、曝气板(8)和鼓风机(9);其特征在于，所述池体(1)的右侧上下两端分别连接有进水管(14)和出水管(15)，池体(1)的顶部固定有支撑架(11);所述电机(2)安装在支撑架(11)上，电机(2)的输出端连接有转轴(3)，转轴(3)延伸到池体(1)的底部;所述转轴(3)的上下两侧轴体外围分别滑动套设有上轴套(31)和下轴套(32)，转轴(3)上沿长度方向设置有多个平键(31)，上轴套(31)和下轴套(32)上开设有平键(31)相配合的键槽(311)，上轴套(31)的左右两侧对称铰接有上搅拌叶(41)，下轴套(32)的左右两侧对称铰接有下搅拌叶(42)，上搅拌叶(41)和下搅拌叶(42)的中部通过弹性连接件(5)连接在一起，上搅拌叶(41)和下搅拌叶(42)的末端均铰接在滑块(6)上，所述池体(1)的中部池壁上固定有环形滑槽(12)，滑块(6)滑动卡设在环形滑槽(12)中，转轴(3)上还固定有用于限定上轴套(31)和下轴套(32)位置的限位板(33);所述曝气板(8)通过支撑块(81)固定在池体(1)的底部，曝气板(8)的顶部均布有曝气头(82);所述鼓风机(9)固定在支撑架(11)上，鼓风机(9)的输出端连接有出风管(91)，出风管(91)的另一端伸入到池体(1)中并连接至曝气板(8)的左侧，由鼓风机(9)将空气鼓入曝气板(8)中，空气经由曝气头(82)喷出形成气泡然后上浮;所述转轴(3)的底部轴体外围沿周向等距设置有多个转杆(7)，转杆(7)的一端通过轴承转动连接在转轴(3)上，转杆(7)的另一端连接有锥齿轮(72)，池体(1)的底部池壁上固定有与锥齿轮(72)相啮合的环形锥齿面(13)，转杆(7)上等距连接有多个环形刀片(71)。
2.根据权利要求1所述的能增强污水紊流效果的曝气池，其特征在于，所述进水管(14)和出水管(15)均由不锈钢材料制作而成。
3.根据权利要求1所述的能增强污水紊流效果的曝气池，其特征在于，所述出水管(15)上还安装有阀门(151)。
4.根据权利要求1所述的能增强污水紊流效果的曝气池，其特征在于，所述电机(2)为变频电机。
5.根据权利要求1所述的能增强污水紊流效果的曝气池，其特征在于，所述弹性连接件(5)为弹簧。
6.根据权利要求1所述的能增强污水紊流效果的曝气池，其特征在于，所述转杆(7)在转轴(3)上至少设置有三个且沿周向等距布设。
说明书
一种能增强污水紊流效果的曝气池
技术领域
本发明涉及污水处理领域，具体是一种能增强污水紊流效果的曝气池。
背景技术
曝气池是人们按照微生物的特性所设计的生化反应器，有机污染质的降解程度主要取决于人们所设计的曝气反应条件。曝气池利用活性污泥法进行污水处理，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等。
现有曝气池中的搅拌组件大多是固定设置的，不能很好的提高污水的紊流效果，从而使得污水与气泡接触不够充分，进而导致曝气效果不甚理想。
发明内容
本发明的目的在于提供一种能增强污水紊流效果的曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

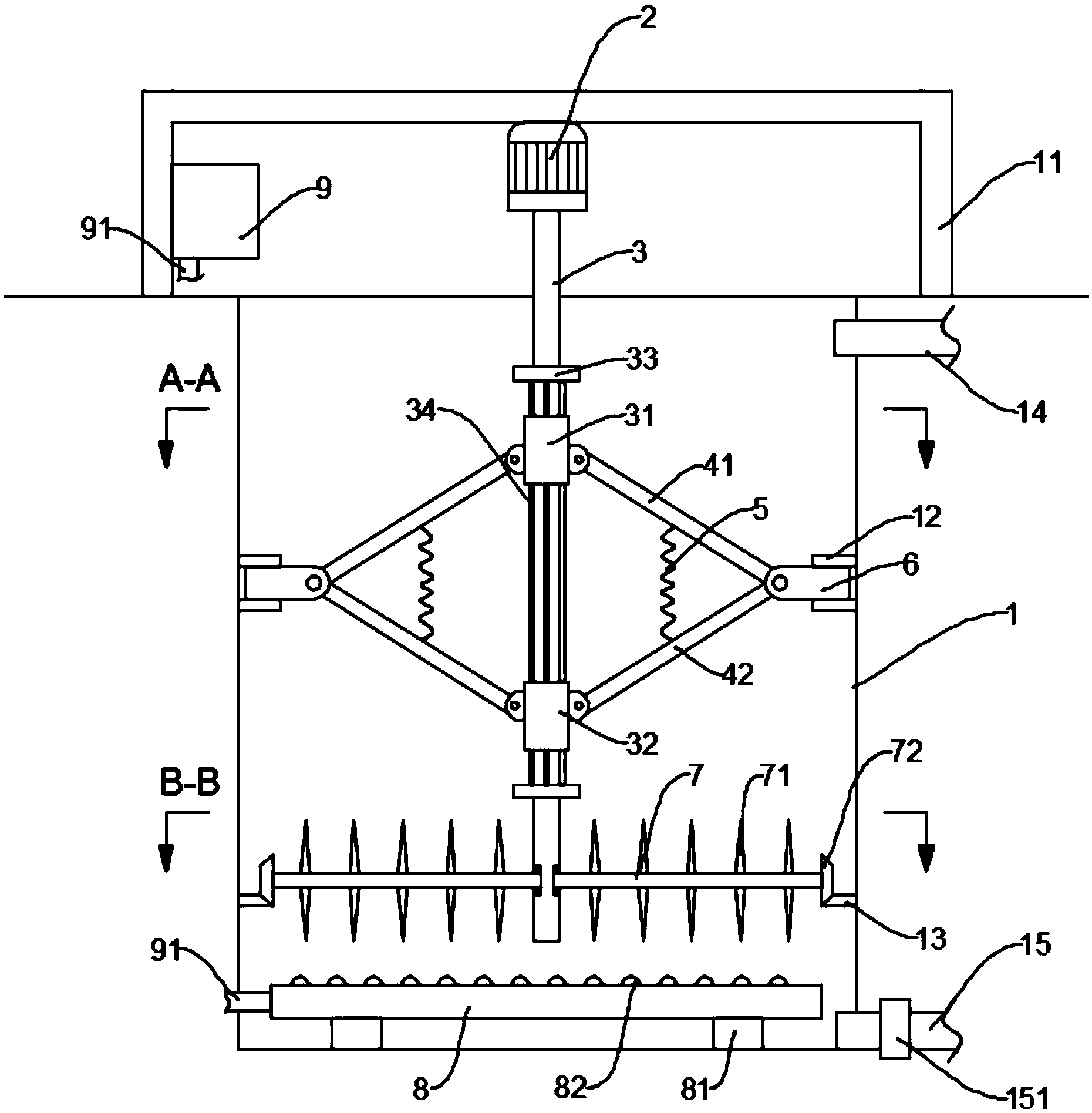

一种能增强污水紊流效果的曝气池，包括池体、电机、曝气板和鼓风机;所述池体的右侧上下两端分别连接有进水管和出水管，池体的顶部固定有支撑架;所述电机安装在支撑架上，电机的输出端连接有转轴，转轴延伸到池体的底部;所述转轴的上下两侧轴体外围分别滑动套设有上轴套和下轴套，转轴上沿长度方向设置有多个平键，上轴套和下轴套上开设有平键相配合的键槽，上轴套的左右两侧对称铰接有上搅拌叶，下轴套的左右两侧对称铰接有下搅拌叶，上搅拌叶和下搅拌叶的中部通过弹性连接件连接在一起，上搅拌叶和下搅拌叶的末端均铰接在滑块上，所述池体的中部池壁上固定有环形滑槽，滑块滑动卡设在环形滑槽中，转轴上还固定有用于限定上轴套和下轴套位置的限位板;所述曝气板通过支撑块固定在池体的底部，曝气板的顶部均布有曝气头;所述鼓风机固定在支撑架上，鼓风机的输出端连接有出风管，出风管的另一端伸入到池体中并连接至曝气板的左侧，由鼓风机将空气鼓入曝气板中，空气经由曝气头喷出形成气泡然后上浮;所述转轴的底部轴体外围沿周向等距设置有多个转杆，转杆的一端通过轴承转动连接在转轴上，转杆的另一端连接有锥齿轮，池体的底部池壁上固定有与锥齿轮相啮合的环形锥齿面，转杆上等距连接有多个环形刀片。
作为本发明进一步的方案：所述进水管和出水管均由不锈钢材料制作而成。
作为本发明进一步的方案：所述出水管上还安装有阀门。
作为本发明进一步的方案：所述电机为变频电机。
作为本发明进一步的方案：所述弹性连接件为弹簧。
作为本发明进一步的方案：所述转杆在转轴上至少设置有三个且沿周向等距布设。
与现有技术相比，本发明的有益效果是：工作时，由电机通过转轴带动上轴套和下轴套转动，从而带动上搅拌叶和下搅拌叶转动，上搅拌叶和下搅拌叶在水流的作用下会不断地开合，从而对不断地对搅拌范围进行改变，进而增强了污水的紊流效果，使得污水与气泡充分接触，提高曝气效果;由转杆跟随着转轴转动，转杆在转动的过程中锥齿轮与环形锥齿面相啮合从而带动转杆在竖直面内转动，进而使得环形刀片对竖直上升的气泡进行切割，减小气泡大小，增加气泡数量，从而进一步提高曝气效率。
