申请日2018.05.15
公开(公告)日2018.12.14
IPC分类号G01N21/3577; G01N1/14
摘要
本实用新型公开了一种自带污水取样装置的红外分光测油仪，包括红外分光测油仪本体，所述红外分光测油仪本体上端左侧固定连接有液晶控制板，所述红外分光测油仪本体右端下部固定连接有取样装置，所述取样装置右端中部固定连接有导管，所述导管右端固定连有取样头，所述取样头右端固定连接有拦污栅，所述导管左端固定连接有计量泵，所述取样装置上端右侧固定连接有取样皿，所述取样皿内腔开有样品槽，所述取样装置上端左侧固定连接有电动伸缩杆，所述电动伸缩杆中部固定连接有转接轴。该测油仪，自动化程度高，使用方便，工作效率高，适合进行普遍推广。
翻译权利要求书

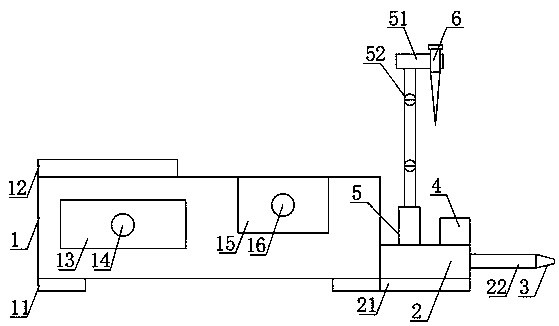

1.一种自带污水取样装置的红外分光测油仪，包括红外分光测油仪本体(1)，其特征在于：所述红外分光测油本体(1)下端四角均固定连接有橡胶垫(11)，所述红外分光测油仪本体(1)上端左侧固定连接有液晶控制板(12)，所述红外分光测油仪本体(1)前端左侧固定连接有收纳槽(13)，所述收纳槽(13)前端中部固定连接有第一把手(14)，所述红外分光测油仪本体(1)上端右侧固定连接有检测腔盖板(15)，所述检测腔盖板(15)前端中部固定连接有第二把手(16)，所述红外分光测油仪本体(1)右端下部固定连接有取样装置(2)，所述取样装置(2)下端固定连接有防震垫(21)，所述取样装置(2)右端中部固定连接有导管(22)，所述导管(22)外侧固定套接有防腐层(23)，所述导管(22)内腔右侧固定连接有过滤网(26)，所述导管(22)右端固定连有取样头(3)，所述取样头(3)右端固定连接有拦污栅(31)，所述导管(22)左端固定连接有计量泵(24)，所述取样装置(2)内腔左部固定连接有集成控制电路(25)，所述取样装置(2)上端右侧固定连接有取样皿(4)，所述取样皿(4)内腔开有样品槽(41)，所述取样装置(2)上端左侧固定连接有电动伸缩杆(5)，所述电动伸缩杆(5)上端固定连接有夹持器(51)，所述夹持器(51)右端活动卡接有取样枪(6)，所述电动伸缩杆(5)中部固定连接有转接轴(52)。
2.根据权利要求1所述的一种自带污水取样装置的红外分光测油仪，其特征在于：所述红外分光测油仪本体(1)内腔右侧开有检测腔(17)，所述检测腔(17)中部固定连接有放置架(18)，所述放置架(18)中活动卡接有比色皿(7)。
3.根据权利要求1所述的一种自带污水取样装置的红外分光测油仪，其特征在于：所述样品槽(41)至少设有两个且在取样皿(4)中等距排列，所述计量泵(24)与取样皿(4)底部通过导流管无缝连接。
4.根据权利要求1所述的一种自带污水取样装置的红外分光测油仪，其特征在于：所述转接轴(52)至少设有两个且在电动伸缩杆(5)上等距排列。
5.根据权利要求1所述的一种自带污水取样装置的红外分光测油仪，其特征在于：所述取样头(3)右端固定连接有拦污栅(31)，所述拦污栅(31)为金属拦污栅，所述拦污栅(31)为圆柱框体拦污栅。
说明书
一种自带污水取样装置的红外分光测油仪
技术领域
本实用新型涉及检测设备技术领域，具体为一种自带污水取样装置的红外分光测油仪。
背景技术
随着科学技术的进步，现代化工业得到了快速的发展，但它是以牺牲环境为代价的。现在环境问题变得日益突出，居住的环境开始恶化，如何在人类文明的发展过程中，保护好环境，已经成为人们所关注的焦点。环境监测至关重要。红外分光测油仪是环境监测仪器的一种，主要适用于地表水、地下水、海水、生活用水和工业废水等各种水体及土壤中石油类、动植物油及总油含量的监测。现有的红外分光测油仪没有自带污水取样装置，测试操作起来不方便。为此，我们提出了一种自带污水取样装置的红外分光测油仪，用以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种自带污水取样装置的红外分光测油仪，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种自带污水取样装置的红外分光测油仪，包括红外分光测油仪本体，所述红外分光测油本体下端四角均固定连接有橡胶垫，所述红外分光测油仪本体上端左侧固定连接有液晶控制板，所述红外分光测油仪本体前端左侧固定连接有收纳槽，所述收纳槽前端中部固定连接有第一把手，所述红外分光测油仪本体上端右侧固定连接有检测腔盖板，所述检测腔盖板前端中部固定连接有第二把手，所述红外分光测油仪本体右端下部固定连接有取样装置，所述取样装置下端固定连接有防震垫，所述取样装置右端中部固定连接有导管，所述导管外侧固定套接有防腐层，所述导管内腔右侧固定连接过滤网，所述导管右端固定连有取样头，所述取样头右端固定连接有拦污栅，所述导管左端固定连接有计量泵，所述取样装置内腔左部固定连接有集成控制电路，所述取样装置上端右侧固定连接有取样皿，所述取样皿内腔开有样品槽，所述取样装置上端左侧固定连接有电动伸缩杆，所述电动伸缩杆上端固定连接有夹持器，所述夹持器右端活动卡接有取样枪，所述电动伸缩杆中部固定连接有转接轴。
优选的，所述红外分光测油仪本体内腔右侧开有检测腔，所述检测腔中部固定连接有放置架，所述放置架中活动卡接有比色皿。
优选的，所述样品槽至少设有两个且在取样皿中等距排列，所述计量泵与取样皿底部通过导管无缝连接。
优选的，所述转接轴至少设有两个且在电动伸缩杆上等距排列。
优选的，所述取样头右端固定连接有拦污栅，所述拦污栅为金属拦污栅，所述拦污栅为圆柱框体拦污栅。
与现有技术相比，本实用新型的有益效果是：该自带污水取样装置的红外分光测油仪，通过设置检测腔、放置架和比色皿的结构，达到了能够完成对样品红外测定的效果;通过设置过滤网和拦污栅的结构，达到了能够初步和精细过滤污水中的其他废物以及杂质的效果，有效地降低了取样设备被堵塞的几率，延长了设备的使用寿命;通过设置计量泵和取样皿的结构，达到了能够精确配置适量的待测污水的效果;通过设置取样枪啮合电动伸缩杆的结构，达到了能够灵活地将待测污水加入到检测腔中的比色皿中去的效果。
