申请日2018.04.10
公开(公告)日2018.12.18
IPC分类号H02K35/02; H02J7/32; C02F1/00
摘要
本实用新型公开了一种工业污水热能循环利用装置，通过往污水箱里投入相应化学药剂作为催化剂，使得高温污水被催化产生大量膨胀的热气，并经导气管导入气压缸中，推动活塞杆往复运动并通过连杆带动绕有导线的摇杆往复转动，因为在摇杆的上下方安装了异性相吸的磁铁，其间会产生磁场，那么导线往复转动会切割磁感线产生感应电动势，即产生了电能，电能进一步经导线传给镍氢电池，镍氢电池电性连接电炉丝，就会使得即将冷却的污水再次被电炉丝加热从而再次循环上述过程，故本设计做到了对污水热能的循环利用，富有创新。
权利要求书

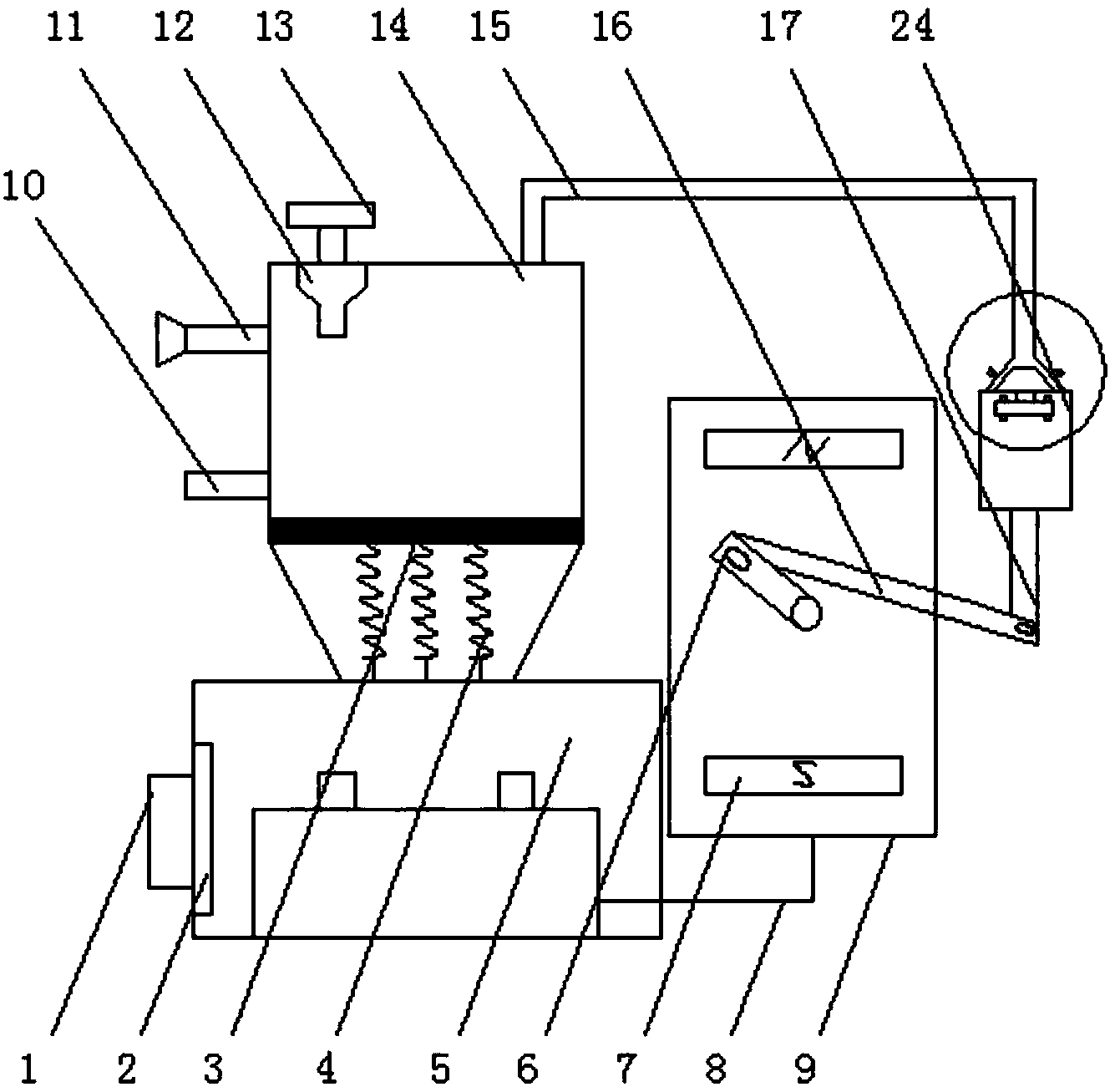

1.一种工业污水热能循环利用装置，包括控制面板(1)、单片机(2)、导热板(3)、电炉丝(4)、电池箱(5)、摇杆(6)、磁铁(7)、导线(8)、固定板(9)、排水管(10)、进水管(11)、漏斗(12)、旋塞(13)、污水箱(14)、导气管(15)、连杆(16)、活塞杆(17)、功能键(18)、镍氢电池(19)、开关按钮(20)、电磁阀(21)、进气管(22)、换向阀(23)和气压缸(24)，其特征在于：所述控制面板(1)固定安装在电池箱(5)的外部，所述控制面板(1)上设置有开关按钮(20)，所述电池箱(5)内部安装有单片机(2)和镍氢电池(19)，所述电池箱(5)顶部设置有污水箱(14)，所述污水箱(14)内部底端安装有多个电炉丝(4)，所述污水箱(14)内部顶端设置有漏斗(12)，所述污水箱(14)外部侧面由上往下依次安装有进水管(11)和排水管(10)，所述污水箱(14)顶部通过导气管(15)连接有气压缸(24)，所述气压缸(24)中设置有活塞杆(17)，所述活塞杆(17)通过连杆(16)连接有摇杆(6)，所述摇杆(6)安装在固定板(9)上，所述固定板(9)通过导线(8)与镍氢电池(19)相连接。
2.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述控制面板(1)上设置有多个功能键(18)。
3.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述漏斗(12)中塞有旋塞(13)。
4.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述污水箱(14)内部固定安装有导热板(3)，所述导热板(3)与多个电炉丝(4)相连接。
5.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述导气管(15)的端部设置有两个进气管(22)，两个所述进气管(22)上均安装有电磁阀(21)，两个所述进气管(22)均与气压缸(24)相连接，且所述气压缸(24)中安装有换向阀(23)。
6.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述摇杆(6)上绕有导线(8)，且所述摇杆(6)上下方分别固定安装有异性相吸的磁铁(7)。
7.根据权利要求1所述的一种工业污水热能循环利用装置，其特征在于：所述镍氢电池(19)电性连接开关按钮(20)，所述开关按钮(20)电性连接功能键(18)，所述功能键(18)电性连接控制面板(1)，所述控制面板(1)电性连接单片机(2)，所述单片机(2)电性连接电炉丝(4)和电磁阀(21)。
说明书
一种工业污水热能循环利用装置
技术领域
本实用新型涉及一种循环利用装置，具体为一种工业污水热能循环利用装置。
背景技术
在工业生产中，会产生大量的工业污水，而且这些工业污水一般温度都非常高，甚至高达几百上千摄氏度，人们通常都是等温度冷却下来，经过一些去污处理，达到排放标准，就排放到自然界或者再循环利用去污的工业污水，但是人们大都忽略了工业污水高温的价值性，没有考虑污水的热能，也就没有加以利用。
因此，需要设计一种工业污水热能循环利用装置来解决此类问题。
实用新型内容
本实用新型的目的在于提供一种工业污水热能循环利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水热能循环利用装置，包括控制面板、单片机、导热板、电炉丝、电池箱、摇杆、磁铁、导线、固定板、排水管、进水管、漏斗、旋塞、污水箱、导气管、连杆、活塞杆、功能键、镍氢电池、开关按钮、电磁阀、进气管、换向阀和气压缸，所述控制面板固定安装在电池箱的外部，所述控制面板上设置有开关按钮，所述电池箱内部安装有单片机和镍氢电池，所述电池箱顶部设置有污水箱，所述污水箱内部底端安装有多个电炉丝，所述污水箱内部顶端设置有漏斗，所述污水箱外部侧面由上往下依次安装有进水管和排水管，所述污水箱顶部通过导气管连接有气压缸，所述气压缸中设置有活塞杆，所述活塞杆通过连杆连接有摇杆，所述摇杆安装在固定板上，所述固定板通过导线与镍氢电池相连接。
进一步的，所述控制面板上设置有多个功能键。
进一步的，所述漏斗中塞有旋塞。
进一步的，所述污水箱内部固定安装有导热板，所述导热板与多个电炉丝相连接。
进一步的，所述导气管的端部设置有两个进气管，两个所述进气管上均安装有电磁阀，两个所述进气管均与气压缸相连接，且所述气压缸中安装有换向阀。
进一步的，所述摇杆上绕有导线，且所述摇杆上下方分别固定安装有异性相吸的磁铁。
进一步的，所述镍氢电池电性连接开关按钮，所述开关按钮电性连接功能键，所述功能键电性连接控制面板，所述控制面板电性连接单片机，所述单片机电性连接电炉丝和电磁阀。
与现有技术相比，本实用新型的有益效果是：通过往污水箱里投入相应化学药剂作为催化剂，使得高温污水被催化产生大量膨胀的热气，并经导气管导入气压缸中，推动活塞杆往复运动并通过连杆带动绕有导线的摇杆往复转动，因为在摇杆的上下方安装了异性相吸的磁铁，其间会产生磁场，那么导线往复转动会切割磁感线产生感应电动势，即产生了电能，电能进一步经导线传给镍氢电池，镍氢电池电性连接电炉丝，就会使得即将冷却的污水再次被电炉丝加热从而再次循环上述过程，故本设计做到了对污水热能的循环利用，富有创新。
