申请日2018.05.12
公开(公告)日2018.10.26
IPC分类号G05B19/04
摘要
本发明公开了一种电镀镀铬废水处理智能控制系统，解决了在对排出液体中的Cr6+不好进行把控，导致排出的液体中，仍含有Cr6+，使环境受到破坏的问题，其技术方案要点是：包括主控终端，还包括：原液收集模块、原液输送模块、酸液输送模块、还原剂输送模块、第一反应模块、第二反应模块、出液模块;所述主控终端预设有第一反应基准信号、第二反应基准信号;当第一反应信号大于第一反应基准信号时，所述酸液输送模块以实现输送;当第二反应信号大于第二基准信号时，所述还原剂输送模块以实现输送，本发明的一种电镀镀铬废水处理智能控制系统，通过对酸液和还原剂的控制，提高了对原液的处理能力，且更加智能，减少了环境的污染。
翻译权利要求书

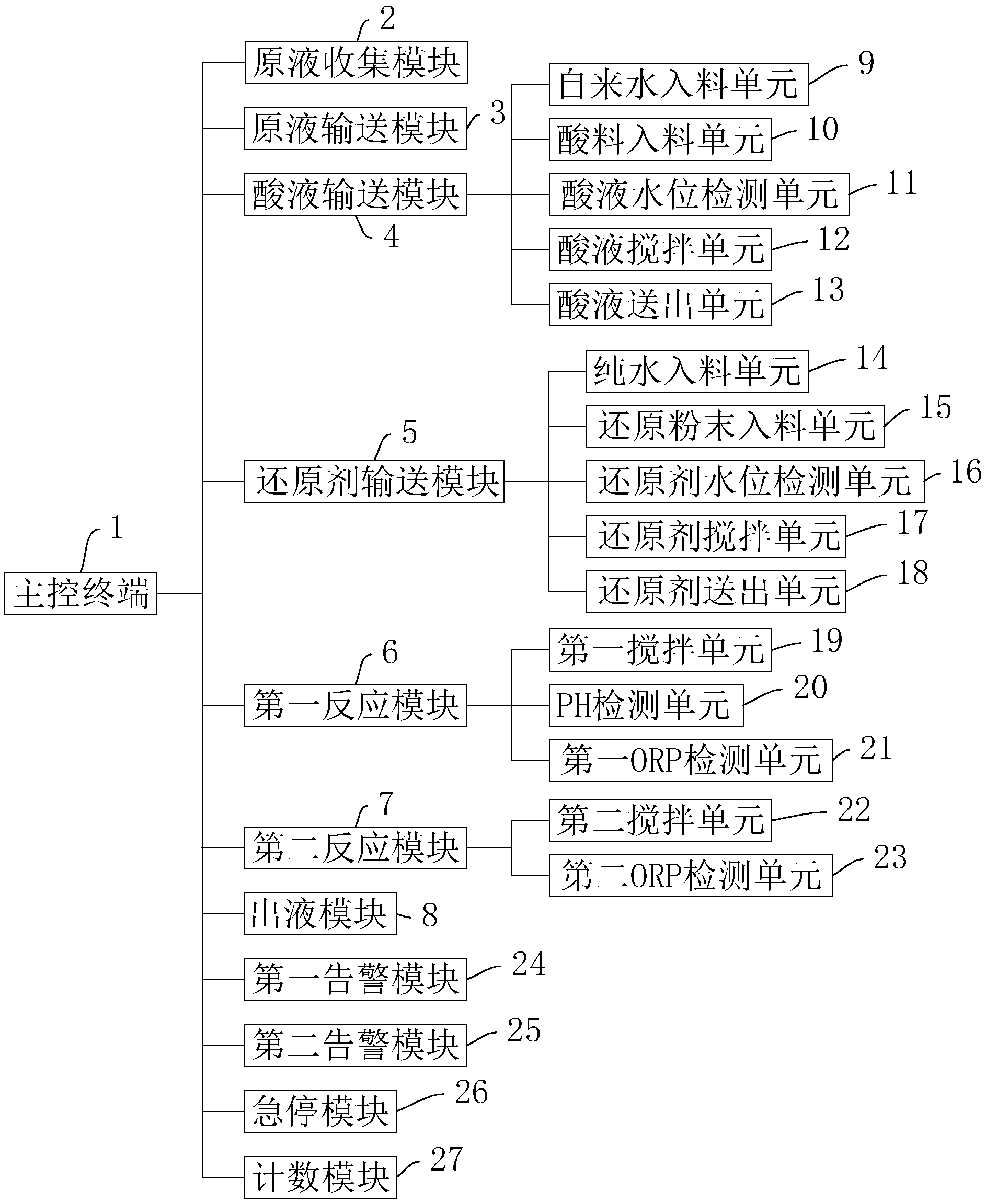

1.一种电镀镀铬废水处理智能控制系统，其特征是：包括用于处理数据以及保存数据的主控终端(1)，还包括：
原液收集模块(2)，用于收集从车间排放出来的液体;
原液输送模块(3)，与主控终端(1)连接并与原液收集模块(2)连接且将液体进行传输;
酸液输送模块(4)，与主控终端(1)连接并用于提供酸洗液体且用于传输至第一反应模块(6);
还原剂输送模块(5)，与主控终端(1)连接并用于提供还原剂且用于传输至第一反应模块(6);
第一反应模块(6)，与主控终端(1)连接并且供原液、酸液、还原剂收集并用于进行还原反应以输出第一反应信号;
第二反应模块(7)，与主控终端(1)连接并与第一反应模块(6)连接且用于收集还原后的液体以输出第二反应信号;
出液模块(8)，与第二反应模块(7)连接并用于排出处理后的液体;
所述主控终端(1)预设有与能够排放的液体的PH值所对应的第一反应基准信号、与能够排放的液体的ORP值所对应的第二反应基准信号;
当第一反应信号大于第一反应基准信号时，所述酸液输送模块(4)以实现输送;反之，不输送;
当第二反应信号大于第二基准信号时，所述还原剂输送模块(5)以实现输送;反之，不输送。
2.根据权利要求1所述的一种电镀镀铬废水处理智能控制系统，其特征是：所述酸液输送模块(4)包括：
自来水入料单元(9)，与自来水管连接并用于输送自来水;
酸料入料单元(10)，与酸液连接并用于输送酸液;
酸液水位检测单元(11)，与自来水输送单元和酸料入料单元(10)连接并用于检测自来水与酸液的混合物的水位高度并输出酸液水位检测信号;
酸液搅拌单元(12)，用于将酸液和自来水进行搅拌;
酸液送出单元(13)，用于控制混合好的酸液传输至第一反应模块(6)中;
所述主控终端(1)中预设有酸液最高水位信号与酸液最低水位信号，当酸液水位检测信号小于酸液最低水位信号时，所述自来水入料单元(9)与酸液入料单元(10)均开启;当酸液水位检测信号大于酸液最高水位信号时，所述自来水入料单元(9)与酸液入料单元(10)均关闭;当酸液水位检测信号位于酸液最低水位信号与酸液最高水位信号之间时，所述自来水入料单元(9)与酸液入料单元(10)保持开启。
3.根据权利要求1所述的一种电镀镀铬废水处理智能控制系统，其特征是：所述还原剂输送模块(5)包括：
纯水入料单元(14)，与纯水管连接并用于输送纯水;
还原粉末入料单元(15)，与还原粉末连接并用于输送还原粉末;
还原剂水位检测单元(16)，与纯水输送单元和还原粉末入料单元(15)连接并用于检测纯水与还原粉末的混合物的水位高度并输出还原剂水位检测信号;
还原剂搅拌单元(17)，用于将纯水和还原粉末进行搅拌;
还原剂送出单元(18)，用于控制混合好的还原剂传输至第一反应模块(6)中;
所述主控终端(1)中预设有还原剂最高水位信号与还原剂最低水位信号;当还原剂水位检测信号小于还原剂最低水位信号时，所述纯水入料单元(14)与还原粉末入料单元(15)均开启;当还原剂水位检测信号大于还原剂最高水位信号时，所述纯水入料单元(14)与还原粉末入料单元(15)均关闭;当还原剂水位检测信号位于还原剂最低水位信号与还原剂最高水位信号之间时，所述纯水入料单元(14)与还原粉末入料单元(15)保持开启。
4.根据权利要求2所述的一种电镀镀铬废水处理智能控制系统，其特征是：所述第一反应模块(6)包括：
第一搅拌单元(19)，供原液、酸液与还原剂混合并进行搅拌;
PH检测单元(20)，用于检测原液、酸液与还原剂的PH值并输出PH检测信号;
所述主控终端(1)预设有基准PH信号，当PH检测信号大于基准PH信号时，所述自来水入料单元(9)停止自来水的输入，所述酸料入料单元(10)继续酸液的输入;反之，所述自来水入料单元(9)继续自来水的输入，所述酸料入料单元(10)继续酸液的输入。
5.根据权利要求3所述的一种电镀镀铬废水处理智能控制系统，其特征是：所述第一反应模块(6)还包括：
第一ORP检测单元(21)，用于检测原液、酸液与还原剂的ORP值并输出第一ORP检测信号;
所述主控终端(1)预设有第一基准ORP信号，当第一ORP检测信号大于第一基准ORP信号时，所述纯水入料单元(14)停止纯水的输入，所述还原粉末入料单元(15)继续还原粉末的输入;反之，所述纯水入料单元(14)继续纯水的输入，所述还原粉末入料单元(15)继续还原粉末的输入。
6.根据权利要求3所述的一种电镀镀铬废水处理智能控制系统，其特征是：所述第二反应模块(7)包括：
第二搅拌单元(22)，与第一搅拌单元(19)连接并进行搅拌;
第二ORP检测单元(23)，用于检测原液、酸液与还原剂的ORP值并输出第二ORP检测信号;
所述主控终端(1)预设有第二基准ORP信号，当第二ORP检测信号大于第二基准ORP信号时，所述还原粉末入料单元(15)增加还原粉末的输入;反之，所述还原粉末入料单元(15)保持当前量的还原粉末输入。
7.根据权利要求4所述的一种电镀镀铬废水处理智能控制系统，其特征是：还包括与主控终端(1)连接的第一告警模块(24)，当PH检测信号大于基准PH信号时，所述第一告警模块(24)以实现告警。
8.根据权利要求5所述的一种电镀镀铬废水处理智能控制系统，其特征是：还包括与主控终端(1)连接的第二告警模块(25)，当第一ORP检测信号大于第一基准ORP信号时，所述第二告警模块(25)以实现告警。
9.根据权利要求6所述的一种电镀镀铬废水处理智能控制系统，其特征是：还包括与主控终端(1)连接并输出急停信号的急停模块(26)，当第二ORP检测信号大于第二基准ORP信号时，所述急停模块(26)输出急停信号并控制原液输送模块(3)停止输送原液。
10.根据权利要求6所述的一种电镀镀铬废水处理智能控制系统，其特征是：还包括与急停模块(26)连接以接收急停信号并输出计数信号的计数模块(27)，所述主控终端(1)中预设有最高计数信号;
当计数信号大于最高计数信号时，所述原液输送模块(3)以减少原液的倾倒。
说明书
一种电镀镀铬废水处理智能控制系统
技术领域
本发明涉及一种废水处理系统，特别涉及一种电镀镀铬废水处理智能控制系统。
背景技术
工厂中在进行产品加工时，会产生大量的废水，而工厂车间中排出的废水都需要进行排放。
而在排放的过程中，需要对排放的液体进行过滤，从而减少对环境的污染，但是在排放的液体进行处理的过程中，通常需要加入其它试剂从而进行中和，才能将合格的液体进行排放，从而减少对环境的污染。
现有技术中，工厂车间中排出的废水中有大量的Cr6+从而需要通过酸性液体以及还原剂进行还原，从而将Cr6+转换为Cr3+,并进行合理的排放。但是，在对排出液体中的Cr6+不好进行把控，导致排出的液体中，仍含有Cr6+，使环境受到破坏，还有改进的空间。
发明内容
本发明的目的是提供一种电镀镀铬废水处理智能控制系统，通过对酸液和还原剂的控制，提高了对原液的处理能力，且更加智能，减少了环境的污染。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种电镀镀铬废水处理智能控制系统，包括用于处理数据以及保存数据的主控终端，还包括：
原液收集模块，用于收集从车间排放出来的液体;
原液输送模块，与主控终端连接并与原液收集模块连接且将液体进行传输;
酸液输送模块，与主控终端连接并用于提供酸洗液体且用于传输至第一反应模块;
还原剂输送模块，与主控终端连接并用于提供还原剂且用于传输至第一反应模块;
第一反应模块，与主控终端连接并且供原液、酸液、还原剂收集并用于进行还原反应以输出第一反应信号;
第二反应模块，与主控终端连接并与第一反应模块连接且用于收集还原后的液体以输出第二反应信号;
出液模块，与第二反应模块连接并用于排出处理后的液体;
所述主控终端预设有与能够排放的液体的PH值所对应的第一反应基准信号、与能够排放的液体的ORP值所对应的第二反应基准信号;
当第一反应信号大于第一反应基准信号时，所述酸液输送模块以实现输送;反之，不输送;
当第二反应信号大于第二基准信号时，所述还原剂输送模块以实现输送;反之，不输送。
采用上述方案，通过原液收集模块对车间内排出的液体进行集中运输，酸液运输模块对酸性液体进行运输，还原剂输送模块对还原剂进行运输，再配合第一反应模块和第二反应模块的反应，从而从出液模块中进行传输，同时配合第一反应基准信号和第二反应基准信号的设置，配合主控终端的使用，将酸液和还原剂进行合理的控制，更加智能，提高了对原液的处理能力，减少了环境的污染。
作为优选，所述酸液输送模块包括：
自来水入料单元，与自来水管连接并用于输送自来水;
酸料入料单元，与酸液连接并用于输送酸液;
酸液水位检测单元，与自来水输送单元和酸料入料单元连接并用于检测自来水与酸液的混合物的水位高度并输出酸液水位检测信号;
酸液搅拌单元，用于将酸液和自来水进行搅拌;
酸液送出单元，用于控制混合好的酸液传输至第一反应模块中;
所述主控终端中预设有酸液最高水位信号与酸液最低水位信号，当酸液水位检测信号小于酸液最低水位信号时，所述自来水入料单元与酸液入料单元均开启;当酸液水位检测信号大于酸液最高水位信号时，所述自来水入料单元与酸液入料单元均关闭;当酸液水位检测信号位于酸液最低水位信号与酸液最高水位信号之间时，所述自来水入料单元与酸液入料单元保持开启。
采用上述方案，自来水入料单元的设置，对自来水进行运输，配合酸料入料单元使用，配合酸液搅拌单元，从而将两者进行混合，提高了液体的整体混合性，酸液水位检测单元对酸液的量进行检测，从而具有足够量的酸液进行混合以及运输，最后通过酸液送出单元进行传输，实用性强。
作为优选，所述还原剂输送模块包括：
纯水入料单元，与纯水管连接并用于输送纯水;
还原粉末入料单元，与还原粉末连接并用于输送还原粉末;
还原剂水位检测单元，与纯水输送单元和还原粉末入料单元连接并用于检测纯水与还原粉末的混合物的水位高度并输出还原剂水位检测信号;
还原剂搅拌单元，用于将纯水和还原粉末进行搅拌;
还原剂送出单元，用于控制混合好的还原剂传输至第一反应模块中;
所述主控终端中预设有还原剂最高水位信号与还原剂最低水位信号;当还原剂水位检测信号小于还原剂最低水位信号时，所述纯水入料单元与还原粉末入料单元均开启;当还原剂水位检测信号大于还原剂最高水位信号时，所述纯水入料单元与还原粉末入料单元均关闭;当还原剂水位检测信号位于还原剂最低水位信号与还原剂最高水位信号之间时，所述纯水入料单元与还原粉末入料单元保持开启。
采用上述方案，纯水入料单元的设置，对纯水进行运输，配合还原粉末入料单元使用，配合还原剂搅拌单元，从而将两者进行混合，提高了液体的整体混合性，还原剂水位检测单元对酸液的量进行检测，从而具有足够量的还原剂进行混合以及运输，最后通过还原剂送出单元进行传输，实用性强。
作为优选，所述第一反应模块包括：
第一搅拌单元，供原液、酸液与还原剂混合并进行搅拌;
PH检测单元，用于检测原液、酸液与还原剂的PH值并输出PH检测信号;
所述主控终端预设有基准PH信号，当PH检测信号大于基准PH信号时，所述自来水入料单元停止自来水的输入，所述酸料入料单元继续酸液的输入;反之，所述自来水入料单元继续自来水的输入，所述酸料入料单元继续酸液的输入。
采用上述方案，第一搅拌单元的设置，对原液、酸液和还原剂进行混合并加速进行反应，且PH检测单元，则对混合后的液体的PH值进行统计，并且与基准PH信号进行对比，从而来控制自来水入料单元和酸料入料单元单元的启闭。
作为优选，所述第一反应模块还包括：
第一ORP检测单元，用于检测原液、酸液与还原剂的ORP值并输出第一ORP检测信号;
所述主控终端预设有第一基准ORP信号，当第一ORP检测信号大于第一基准ORP信号时，所述纯水入料单元停止纯水的输入，所述还原粉末入料单元继续还原粉末的输入;反之，所述纯水入料单元继续纯水的输入，所述还原粉末入料单元继续还原粉末的输入。
采用上述方案，第一ORP检测单元的设置，对原液、酸液和还原剂进行混合并进行检测，并且与第一基准ORP信号进行对比，从而控制纯水入料单元和还原粉末入料单元的启闭，实用性强。
作为优选，所述第二反应模块包括：
第二搅拌单元，与第一搅拌单元连接并进行搅拌;
第二ORP检测单元，用于检测原液、酸液与还原剂的ORP值并输出第二ORP检测信号;
所述主控终端预设有第二基准ORP信号，当第二ORP检测信号大于第二基准ORP信号时，所述还原粉末入料单元增加还原粉末的输入;反之，所述还原粉末入料单元保持当前量的还原粉末输入。
采用上述方案，第二搅拌单元的设置，对第而反应模块中的液体进行进一步的搅拌，从而配合第二ORP检测单元的设置，和主控终端中第二基准ORP信号的对比，从而控制还原粉末入料单元的输入量，实用性强。
作为优选，还包括与主控终端连接的第一告警模块，当PH检测信号大于基准PH信号时，所述第一告警模块以实现告警。
采用上述方案，第一告警模块的设置，配合PH检测单元的设置，一旦PH值超标时，第一告警模块就会启动，从而进行告警，实用性强。
作为优选，还包括与主控终端连接的第二告警模块，当第一ORP检测信号大于第一基准ORP信号时，所述第二告警模块以实现告警。
采用上述方案，第二告警模块的设置，配合第一ORP检测单元的设置，一旦ORP值超标时，第二告警模块就会启动，从而进行告警，实用性强。
作为优选，还包括与主控终端连接并输出急停信号的急停模块，当第二ORP检测信号大于第二基准ORP信号时，所述急停模块输出急停信号并控制原液输送模块停止输送原液。
采用上述方案，急停模块的设置，配合第二ORP检测单元的设置，配合主控终端中的第二基准ORP信号，从而对原液输送模块进行控制，使排出的液体符合标准，减少对环境的污染。
作为优选，还包括与急停模块连接以接收急停信号并输出计数信号的计数模块，所述主控终端中预设有最高计数信号;
当计数信号大于最高计数信号时，所述原液输送模块以减少原液的倾倒。
采用上述方案，通过计数模块的设置，对急停的次数进行统计，并输出急停信号，且主控终端中预设有最高计数信号，并进行对比，从而控制原液输送模块的倾倒量，进行智能控制，实用性强。
综上所述，本发明具有以下有益效果：
通过对酸液和还原剂的控制，提高了对原液的处理能力，且更加智能，减少了环境的污染。
