申请日2018.05.08
公开(公告)日2018.09.07
IPC分类号C02F9/14
摘要
本发明提供一种基于生态结构的湖泊污水处理设备，包括地基层，可调节防堵吸水泵，生态物理净化箱结构，二次过滤池结构，湖泊生态养护板结构，回水增氧喷泉结构，进水池口管，防护法兰，二级电磁阀，二级导管，净水存储池，吸水管，湖泊池，防漏层，一级电磁阀，一级导管，初次处理池，顶层防护板和控制柜，所述的可调节防堵吸水泵插接在地基层的上表面左侧位置。本发明液压缸和伸缩杆的设置，有利于根据不同湖泊的深度调节进水抽水泵的长度，满足对湖泊污水抽取的需要;抽水泵防护罩的设置，有利于起到阻挡湖泊中的杂物和鱼类，避免吸入进水抽水泵内，保护进水抽水泵的安全。
翻译权利要求书

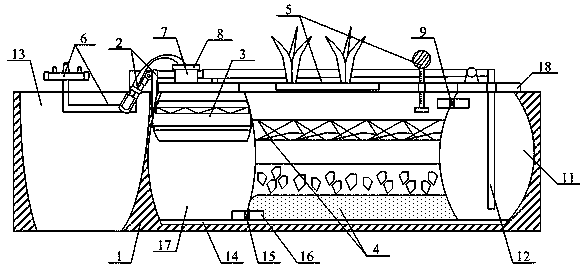

1.一种基于生态结构的湖泊污水处理设备，其特征在于，该基于生态结构的湖泊污水处理设备包括地基层(1)，可调节防堵吸水泵(2)，生态物理净化箱结构(3)，二次过滤池结构(4)，湖泊生态养护板结构(5)，回水增氧喷泉结构(6)，进水池口管(7)，防护法兰(8)，二级电磁阀(9)，二级导管(10)，净水存储池(11)，吸水管(12)，湖泊池(13)，防漏层(14)，一级电磁阀(15)，一级导管(16)，初次处理池(17)，顶层防护板(18)和控制柜(19)，所述的可调节防堵吸水泵(2)插接在地基层(1)的上表面左侧位置;所述的生态物理净化箱结构(3)螺栓连接在初次处理池(17)的内部上侧位置;所述的二次过滤池结构(4)浇筑在地基层(1)的内部中间位置;所述的湖泊生态养护板结构(5)设置在地基层(1)的上表面中间位置;所述的回水增氧喷泉结构(6)螺栓连接在顶层防护板(18)的上表面左侧位置;所述的进水池口管(7)螺栓连接在初次处理池(17)的上表面左侧位置;所述的防护法兰(8)扣接在进水池口管(7)的上表面;所述的二级电磁阀(9)镶嵌在二级导管(10)的内部中间位置;所述的二级导管(10)横向镶嵌在二次过滤池结构(4)和净水存储池(11)的相交处的上部位置;所述的净水存储池(11)焊接在二次过滤池结构(4)的右侧位置;所述的吸水管(12)一端贯穿顶层防护板(18)内部中间位置的插孔内，另一端螺纹连接在回水增氧喷泉结构(6)的右侧上部位置;所述的湖泊池(13)位于可调节防堵吸水泵(2)的左侧位置;所述的防漏层(14)胶接在地基层(1)的内部右侧下表面;所述的一级电磁阀(15)镶嵌在一级导管(16)的内部中间位置;所述的一级导管(16)横向镶嵌在初次处理池(17)和二次过滤池结构(4)的相交处下部位置;所述的初次处理池(17)焊接在二次过滤池结构(4)的左侧位置;所述的顶层防护板(18)螺栓连接在净水存储池(11)的上表面;所述的控制柜(19)螺栓连接在顶层防护板(18)的上表面右侧位置;所述的可调节防堵吸水泵(2)包括生态固定柱(21)，固定耳板(22)，抽水泵防护罩(23)，进水抽水泵(24)，抱箍片(25)和输水管(26)，所述的固定耳板(22)焊接在生态固定柱(21)的左侧上部位置;所述的抽水泵防护罩(23)套接在进水抽水泵(24)的外表面;所述的抱箍片(25)套接在输水管(26)的外表面下部位置。
2.如权利要求1所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的生态物理净化箱结构(3)包括生态物理净化箱(31)，生物膜过滤层(32)，陶瓷过滤网板(33)，沸石层(34)和无纺布过滤层(35)，所述的生物膜过滤层(32)胶接在生态物理净化箱(31)的内部上表面;所述的陶瓷过滤网板(33)横向胶接在生物膜过滤层(32)的下表面;所述的沸石层(34)填充在陶瓷过滤网板(33)和无纺布过滤层(35)之间;所述的无纺布过滤层(35)胶接在生态物理净化箱(31)的内部下表面。
3.如权利要求1所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的二次过滤池结构(4)包括土石净化池(41)，泥沙过滤芯(42)，沉浸仓(43)，砂石过滤层(44)和细沙过滤吸附层(45)，所述的泥沙过滤芯(42)胶接在土石净化池(41)的内部上侧位置;所述的沉浸仓(43)一体化设置在土石净化池(41)的内部中间位置;所述的砂石过滤层(44)填充在细沙过滤吸附层(45)的上表面;所述的细沙过滤吸附层(45)填充在土石净化池(41)的内部下表面。
4.如权利要求1所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的湖泊生态养护板结构(5)包括湖泊生态养护板(51)，通孔(52)，漂浮板(53)，液位杆(54)，浮球(55)，净化植物(56)和种植土壤层(57)，所述的通孔(52)纵向开设在湖泊生态养护板(51)的内部右侧位置;所述的液位杆(54)贯穿通孔(52)的内部;所述的液位杆(54)的下端螺钉连接有漂浮板(53)，所述的液位杆(54)的上端胶接有浮球(55);所述的净化植物(56)种植在种植土壤层(57)的上表面;所述的种植土壤层(57)填充在湖泊生态养护板(51)内部左上侧设置的凹槽内。
5.如权利要求1所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的回水增氧喷泉结构(6)包括排水抽水泵(61)，导水管(62)，分水管(63)，喷水排(64)，堵帽(65)，主喷泉嘴(66)和辅喷泉嘴(67)，所述的导水管(62)一端螺纹连接在排水抽水泵(61)的左侧上部位置，另一端螺纹连接在分水管(63)的左端;所述的喷水排(64)螺纹连接在分水管(63)的左上端;所述的堵帽(65)分别螺纹连接在喷水排(64)的左右两端;所述的主喷泉嘴(66)螺纹连接在喷水排(64)的上表面中间位置;所述的辅喷泉嘴(67)分别螺纹连接在喷水排(64)的上表面左右两侧。
6.如权利要求1所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的固定耳板(22)的后表面左侧位置轴接有液压缸(221);所述的液压缸(221)的下表面插接有伸缩杆(222)。
7.如权利要求3所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的砂石过滤层(44)采用石英砂石过滤层。
8.如权利要求4所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的液位杆(54)的正表面设置有刻度线;所述的刻度线上刻画有刻度读数;所述的刻度读数的单位设置为厘米。
9.如权利要求5所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的主喷泉嘴(66)和辅喷泉嘴(67)分别通过分水管(63)和导水管(62)与净水存储池(11)的内部连通。
10.如权利要求3所述的基于生态结构的湖泊污水处理设备，其特征在于，所述的初次处理池(17)通过一级导管(16)与土石净化池(41)内部连通。
说明书
一种基于生态结构的湖泊污水处理设备
技术领域
本发明属于湖泊污水处理技术领域，尤其涉及一种基于生态结构的湖泊污水处理设备。
背景技术
近三十年以来，湖泊沿岸人口剧增，未经处理的生活污水直排入湖。随着经济、社会的快速发展，带动工业也快速发展，大量未经处理或虽经处理但不达标的工业污水也直接排入湖中，加之违法填湖现象时有发生，严重污染了湖泊的水环境。而且，由于中国大多数湖泊是封闭性内陆湖泊，水体自净能力有限，因而水质不断恶化，功能严重萎缩。
经调查研究，被污染的湖水主要有氨氮、总氮、总磷、生化需氧量和化学需氧量等指标超标。由此可见，湖泊污染的主要根源是由于含大量的氮、磷等污染物的工业废水和生活污水大量排入湖泊所致，导致某些特征性藻类的异常繁殖，致使水体透明度下降、溶解氧降低、水质变差，从而出现鱼类及其他湖泊自然生态的微生物、生物和植物大量死亡的现象。藻类和植物残体腐烂分解时又会更多地消耗溶解氧，溶解氧耗尽后，终使水体发臭、变质和浑浊。如果对严重污染的湖泊不进行及时治理，这种透明度会急速下降，从而导致阳光在湖泊水体中的照射强度和溶解氧也将快速降低，这些污染机制可导致一种恶性循环而加快湖泊的污染，为将来湖泊的治理带来更大的难度和更高的费用，甚至恶化到非常难以治理的程度。
目前，湖泊治理大多采用化学处理方法或者挖污泥的治污方法，甚至还有使用通过江水流动洗刷的方法，这些方法都不能达到将污染湖泊治理成原生态的湖泊。而且上述方法容易导致二次污染，并对周边环境产生不可逆的破坏结果。
中国专利公开号为CN206970415U，发明创造名称为一种生态湖泊污水处理系统。本实用新型提供一种污水处理效率高、处理效果好的生态湖泊污水处理系统。本实用新型包括竖向筒体、湿地本体和池体，其结构要点竖向筒体下端中心设置有竖向进水管，竖向进水管侧方的竖向筒体下端设置有竖向出泥管，竖向出泥管上设置有电磁阀;竖向进水管上端伸入竖向筒体内并与反应室下端相连;反应室上部的纵截面为U形，上端开口大于下端开口;反应室下部的纵截面为燕尾形，一管道静态混合器置于反应室下部与竖向进水管连接处。但是现有的湖泊污水处理设备还存在着未与原有的湖泊生态结构进行结合，水质处理效果差和根据湖泊深度的不同进行抽水的调节不方便的问题。
因此，发明一种基于生态结构的湖泊污水处理设备显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种基于生态结构的湖泊污水处理设备，以解决现有的湖泊污水处理设备未与原有的湖泊生态结构进行结合，水质处理效果差和根据湖泊深度的不同进行抽水的调节不方便的问题。一种基于生态结构的湖泊污水处理设备，包括地基层，可调节防堵吸水泵，生态物理净化箱结构，二次过滤池结构，湖泊生态养护板结构，回水增氧喷泉结构，进水池口管，防护法兰，二级电磁阀，二级导管，净水存储池，吸水管，湖泊池，防漏层，一级电磁阀，一级导管，初次处理池，顶层防护板和控制柜，所述的可调节防堵吸水泵插接在地基层的上表面左侧位置;所述的生态物理净化箱结构螺栓连接在初次处理池的内部上侧位置;所述的二次过滤池结构浇筑在地基层的内部中间位置;所述的湖泊生态养护板结构设置在地基层的上表面中间位置;所述的回水增氧喷泉结构螺栓连接在顶层防护板的上表面左侧位置;所述的进水池口管螺栓连接在初次处理池的上表面左侧位置;所述的防护法兰扣接在进水池口管的上表面;所述的二级电磁阀镶嵌在二级导管的内部中间位置;所述的二级导管横向镶嵌在二次过滤池结构和净水存储池的相交处的上部位置;所述的净水存储池焊接在二次过滤池结构的右侧位置;所述的吸水管一端贯穿顶层防护板内部中间位置的插孔内，另一端螺纹连接在回水增氧喷泉结构的右侧上部位置;所述的湖泊池位于可调节防堵吸水泵的左侧位置;所述的防漏层胶接在地基层的内部右侧下表面;所述的一级电磁阀镶嵌在一级导管的内部中间位置;所述的一级导管横向镶嵌在初次处理池和二次过滤池结构的相交处下部位置;所述的初次处理池焊接在二次过滤池结构的左侧位置;所述的顶层防护板螺栓连接在净水存储池的上表面;所述的控制柜螺栓连接在顶层防护板的上表面右侧位置;所述的可调节防堵吸水泵包括生态固定柱，固定耳板，抽水泵防护罩，进水抽水泵，抱箍片和输水管，所述的固定耳板焊接在生态固定柱的左侧上部位置;所述的抽水泵防护罩套接在进水抽水泵的外表面;所述的抱箍片套接在输水管的外表面下部位置。
优选的，所述的生态物理净化箱结构包括生态物理净化箱，生物膜过滤层，陶瓷过滤网板，沸石层和无纺布过滤层，所述的生物膜过滤层胶接在生态物理净化箱的内部上表面;所述的陶瓷过滤网板横向胶接在生物膜过滤层的下表面;所述的沸石层填充在陶瓷过滤网板和无纺布过滤层之间;所述的无纺布过滤层胶接在生态物理净化箱的内部下表面。
优选的，所述的二次过滤池结构包括土石净化池，泥沙过滤芯，沉浸仓，砂石过滤层和细沙过滤吸附层，所述的泥沙过滤芯胶接在土石净化池的内部上侧位置;所述的沉浸仓一体化设置在土石净化池的内部中间位置;所述的砂石过滤层填充在细沙过滤吸附层的上表面;所述的细沙过滤吸附层填充在土石净化池的内部下表面。
优选的，所述的湖泊生态养护板结构包括湖泊生态养护板，通孔，漂浮板，液位杆，浮球，净化植物和种植土壤层，所述的通孔纵向开设在湖泊生态养护板的内部右侧位置;所述的液位杆贯穿通孔的内部;所述的液位杆的下端螺钉连接有漂浮板，所述的液位杆的上端胶接有浮球;所述的净化植物种植在种植土壤层的上表面;所述的种植土壤层填充在湖泊生态养护板内部左上侧设置的凹槽内。
优选的，所述的回水增氧喷泉结构包括排水抽水泵，导水管，分水管，喷水排，堵帽，主喷泉嘴和辅喷泉嘴，所述的导水管一端螺纹连接在排水抽水泵的左侧上部位置，另一端螺纹连接在分水管的左端;所述的喷水排螺纹连接在分水管的左上端;所述的堵帽分别螺纹连接在喷水排的左右两端;所述的主喷泉嘴螺纹连接在喷水排的上表面中间位置;所述的辅喷泉嘴分别螺纹连接在喷水排的上表面左右两侧。
优选的，所述的固定耳板的后表面左侧位置轴接有液压缸;所述的液压缸的下表面插接有伸缩杆。
优选的，所述的砂石过滤层采用石英砂石过滤层。
优选的，所述的液位杆的正表面设置有刻度线;所述的刻度线上刻画有刻度读数;所述的刻度读数的单位设置为厘米。
优选的，所述的主喷泉嘴和辅喷泉嘴分别通过分水管和导水管与净水存储池的内部连通。
优选的，所述的初次处理池通过一级导管与土石净化池内部连通。
优选的，所述的土石净化池通过二级导管与净水存储池内部连通。
优选的，所述的浮球的外表面设置有荧光贴。
优选的，所述的防漏层具体采用橡胶层。
优选的，所述的一级电磁阀，二级电磁阀和排水抽水泵分别电性连接控制柜。
与现有技术相比，本发明的有益效果为：
1. 本发明中，所述的液压缸和伸缩杆的设置，有利于根据不同湖泊的深度调节进水抽水泵的长度，满足对湖泊污水抽取的需要。
2. 本发明中，所述的抽水泵防护罩的设置，有利于起到阻挡湖泊中的杂物和鱼类，避免吸入进水抽水泵内，保护进水抽水泵的安全。
3.本发明中，所述的生物膜过滤层，陶瓷过滤网板，沸石层和无纺布过滤层的设置，有利于对湖泊水进行过滤。
4.本发明中，所述的泥沙过滤芯，砂石过滤层和细沙过滤吸附层的设置，有利于对湖泊水起到二次过滤的作用，起到良好的过滤效果。
5. 本发明中，所述的净化植物和种植土壤层的设置，有利于维护湖泊的生态结构，保护湖泊周围环境。
6. 本发明中，所述的漂浮板，液位杆和浮球的设置，有利于起到检测土石净化池内液位的作用，方便控制一级电磁阀和二级电磁阀的开关和闭合。
7. 本发明中，所述的抽水抽水泵，导水管，分水管和喷水排的设置，有利于将净化完的水回抽到湖泊内。
8. 本发明中，所述的主喷泉嘴和辅喷泉嘴的设置，有利于起到喷泉的作用，增加美观的同时，也可以起到给湖泊水增氧的作用。
9. 本发明中，所述的防漏层的设置，有利于起到防漏的作用，保护湖泊周围生态环境的作用。
10. 本发明中，所述的防护法兰的设置，有利于连接不同的输水管满足对湖泊污水抽送的需要。
